Фитинг цельнолатунный быстрозажимной TK-PLF (внутр. резьба)

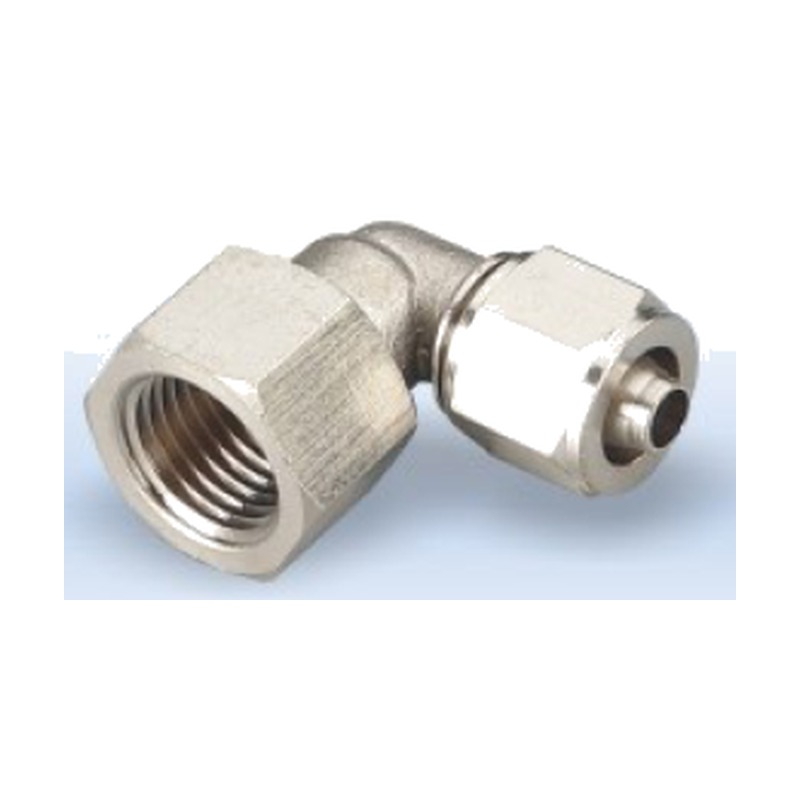

Угольник 90° цельнолатунный WAALPC TK-PLF с внутренней резьбой — поворот линии с подключением к штуцеру. Фиксация трубки накидной гайкой (быстрозажим). Цанга 4–16 мм, резьба G1/8–G1/2 и M5. Латунь никелированная, уплотнение FKM (Viton), −20…+150 °C. Поставка 2–4 недели.
Назначение и конструкция
Угловой быстросъёмный фитинг TK-PLF предназначен для поворота пневмомагистрали на 90° с переходом на оборудование через внутреннюю присоединительную резьбу. Цанговый узел фиксирует трубку без инструмента: захватная цанга и уплотнительное кольцо обеспечивают герметичное соединение, разъём — нажатием на кольцо. Корпус-угольник с внутренней резьбой устанавливается на штуцеры, переходники и резьбовые выводы аппаратуры.
Материал и стойкость
Все детали изготовлены из латуни ЛС59-1 с никелированием. Корпус и резьба устойчивы к коррозии, окислению и агрессивным средам, выдерживают мойку и стерилизацию.
Применение
- Пищевая и молочная промышленность, упаковочные линии
- Фармацевтика и производство чистых сред
- Химическая и нефтехимическая аппаратура
- Судовое и портовое оборудование, морская среда
- Системы с регулярной санитарной обработкой
Технические границы
Рабочая среда — сжатый воздух, инертные газы, вода. Максимальное рабочее давление до 1,0 МПа, диапазон температур от −5 до +60 °C для стандартного уплотнения. Узел сохраняет герметичность при вакууме до −0,1 МПа.
Как подобрать типоразмер
Определите наружный диаметр трубки (4, 6, 8, 10, 12, 14 или 16 мм) и присоединительную резьбу оборудования: G1/8, G1/4, G3/8, G1/2, G3/4 или M5×0,8. Серия включает 27 типоразмеров. Если нужен подбор по чертежу узла или аналог импортного фитинга — направьте параметры, инженер сформирует спецификацию.
Ключевые характеристики
- Материал: латунь ЛС59-1 с никелированием
- Тип соединения: внутренняя резьба + накидная гайка (быстрозажим)
- Диаметр цанги: 4–16 мм
- Присоединительная резьба: G1/8–G3/4, M5×0,8 (внутренняя)
- Макс. рабочее давление: 1,0 МПа
- Диапазон температур: −20…+150 °C
- Вакуум: до −0,1 МПа
Совместимость с импортными аналогами
Совместимый аналог — Camozzi TK-PLF, PISCO PHF4-G1 (совпадают присоединительные и установочные размеры, серия TK-PLF).
Как расшифровать артикул TK-PLF?
Формат: TK-PLF-{диаметр трубки}-{присоединение (резьба)}
- TK-PLF — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12 / 14 / 16
- Присоединение (резьба): G1/8 / G1/4 / G3/8 / G1/2 / G3/4 / M5
Пример: TK-PLF-4-01
