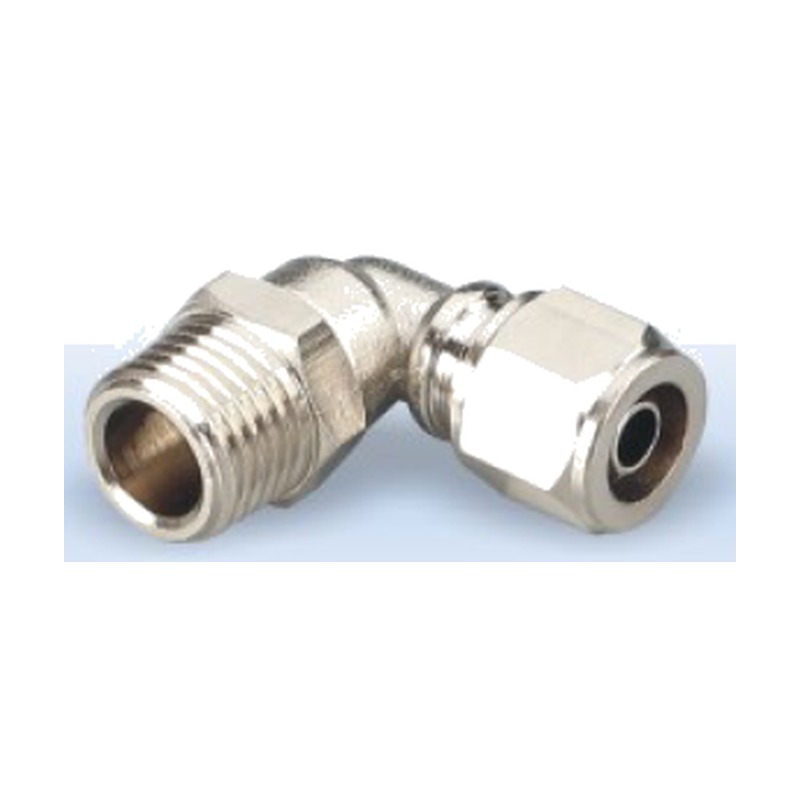

Фитинг цельнолатунный быстрозажимной TK-PL (угольник)
Угольник 90° цельнолатунный WAALPC TK-PL — поворот магистрали на 90° в стеснённом монтаже. Фиксация трубки накидной гайкой (быстрозажим): гайка от руки поджимает цангу, держит на вибрации. Цанга 4–16 мм, резьба R1/8–R1/2 и M5. Латунь никелированная, уплотнение FKM (Viton), −20…+150 °C. Аналог по бренду не подтверждён. Поставка 2–4 недели.
Назначение и конструкция
Серия TK-PL — цанговый угольник 90° из латуни ЛС59-1 с никелированием для соединения пневматических трубок с резьбовым штуцером под прямым углом. Трубка фиксируется без инструмента: она вставляется в цангу до упора, цанговый патрон с зажимными лепестками удерживает её, а уплотнительное кольцо обеспечивает герметичность. Для отсоединения достаточно нажать освобождающее кольцо. Поворот линии на 90° позволяет развести трубопровод вдоль корпуса оборудования и сократить радиусы изгиба гибких трубок.
Материал и стойкость
Корпус, цанговый патрон и наружная резьба изготовлены из коррозионностойкой латунь ЛС59-1. Уплотнения подобраны под чистые и химически активные среды.
Технические границы
Максимальное рабочее давление — до 1,0 МПа. Рабочая температура — от −20 до +60 °C при работе с уплотнениями; кратковременные пики уточняются по среде. Соединение пригодно для работы в вакууме. Резьбовая часть выполнена по конической резьбе R (BSPT) и метрической M5; коническая резьба обеспечивает уплотнение по виткам, дополнительно рекомендуется намотка фум-ленты или анаэробный герметик.
Как подобрать типоразмер
Сначала выбирается наружный диаметр трубки под цангу: 4, 6, 8, 10, 12, 14 или 16 мм. Затем — присоединительная резьба штуцера: M5x0,8 для малых каналов, далее R1/8, R1/4, R3/8, R1/2 по мере роста расхода. Код в артикуле читается как «диаметр цанги – код резьбы»: например, TK-PL-8-02 — это угольник под трубку 8 мм с резьбой R1/4. Если нужен вариант с внутренней резьбой, рассматривается родственное исполнение TK-PLF.
Ключевые характеристики
- Материал: латунь ЛС59-1 с никелированием
- Тип соединения: цанговое (трубка) + наружная коническая резьба
- Диаметр цанги: 4–16 мм
- Присоединительная резьба: R1/8–R1/2, M5x0,8
- Макс. рабочее давление: до 1,0 МПа
- Рабочая температура: −20…+60 °C
- Пригоден для работы в вакууме
Совместимость с импортными аналогами
Совместимый аналог — Camozzi S6520 4-1/8, SMC KQB2L12-G03 (совпадают присоединительные и установочные размеры, серия TK-PL).
Как расшифровать артикул TK-PL?
Формат: TK-PL-{диаметр трубки}-{присоединение (резьба)}
- TK-PL — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12 / 14 / 16
- Присоединение (резьба): R1/8 / R1/4 / R3/8 / R1/2 / R3/4 / M5
Пример: TK-PL-4-01
