Фитинг цельнолатунный быстрозажимной TK-PZA (крестовина)
Крестовина цельнолатунная WAALPC TK-PZA — разветвление трубопровода на четыре направления. Фиксация накидной гайкой (быстрозажим). Цанга 6–16 мм. Латунь никелированная, уплотнение FKM (Viton), −20…+150 °C. Поставка 2–4 недели.
Назначение и конструкция

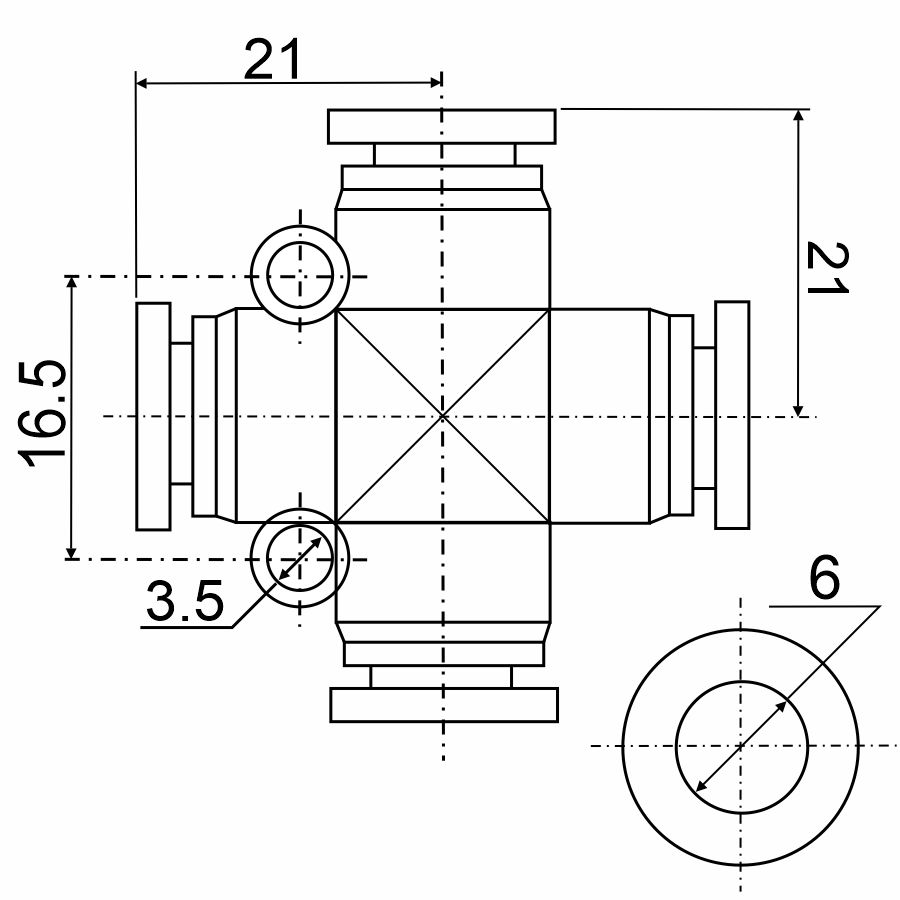

Серия TK-PZA — быстросъёмная крестовина (X-образный фитинг) для объединения и разветвления пневмо- и гидролиний на четыре направления. Все четыре порта выполнены под цанговый зажим: трубка вставляется до упора, фиксируется цанговым кольцом с захватными зубьями и уплотняется кольцом круглого сечения. Демонтаж производится нажатием на освобождающее кольцо без инструмента и без повреждения трубки. Резьбовые присоединения в серии отсутствуют — это соединение типа «трубка-трубка», что исключает паразитные утечки по резьбе и упрощает повторную сборку.
Материал и стойкость
Корпус и захватные элементы изготовлены из латуни ЛС59-1 с никелированием. Такое исполнение обеспечивает стойкость к коррозии, окислению и агрессивным моющим составам, сохраняет геометрию и герметичность при циклической мойке и стерилизации. латунь ЛС59-1 не выделяет частиц в рабочую среду, что важно для линий с повышенными требованиями к чистоте. Конструкция допускает применение в вакуумных линиях. Конкретные значения уточняются по типоразмеру и среде.
Как подобрать типоразмер
В серии шесть типоразмеров с равными диаметрами цанги по всем четырём портам: 6, 8, 10, 12, 14 и 16 мм. Выбирайте крестовину по наружному диаметру применяемой трубки. Для разнодиаметрового разветвления используйте переходные фитинги совместно с крестовиной. Если нужно согласовать давление, температуру и материал уплотнения под вашу среду — направьте параметры линии, и мы подберём исполнение.
Ключевые характеристики
- Материал: латунь ЛС59-1 с никелированием
- Тип соединения: цанговое, трубка-трубка (без резьбы)
- Геометрия: крестовина, 4 порта под цангу
- Диаметр цанги: 6–16 мм (равный по всем портам)
- Макс. рабочее давление: до 1,0 МПа
- Рабочая температура: −20…+150 °C
- Допускается применение в вакууме
Совместимость с импортными аналогами
Совместимый аналог — Camozzi TK-PZA (совпадают присоединительные и установочные размеры, серия TK-PZA).
Как расшифровать артикул TK-PZA?
Формат: TK-PZA-{диаметр трубки}-{диаметр 2-й трубки}
- TK-PZA — серия
- Диаметр трубки: 6 / 8 / 10 / 12 / 14 / 16
- Диаметр 2-й трубки: 10 мм / 12 мм / 14 мм / 16 мм / 6 мм / 8 мм
Пример: TK-PZA-6-10
