ADVUL

Пневмоцилиндр компактный ADVUL — ISO 21287 длинноходный

Name: Пневмоцилиндр компактный ADVUL
Brand: WAALPC
SKU: ADVUL
Availability: InStock

Компактный пневмоцилиндр ISO 21287 длинноходного исполнения (до 500 мм) с направляющей. Аналог Festo ADVUL. Малая установочная длина при большом ходе — для зажимов с длинным перемещением, манипуляторов. Поставка 2–4 недели.

Артикулы серии: ADVUL-12-10, ADVUL-12-25, ADVUL-12-50 (всего 142 модификаций)

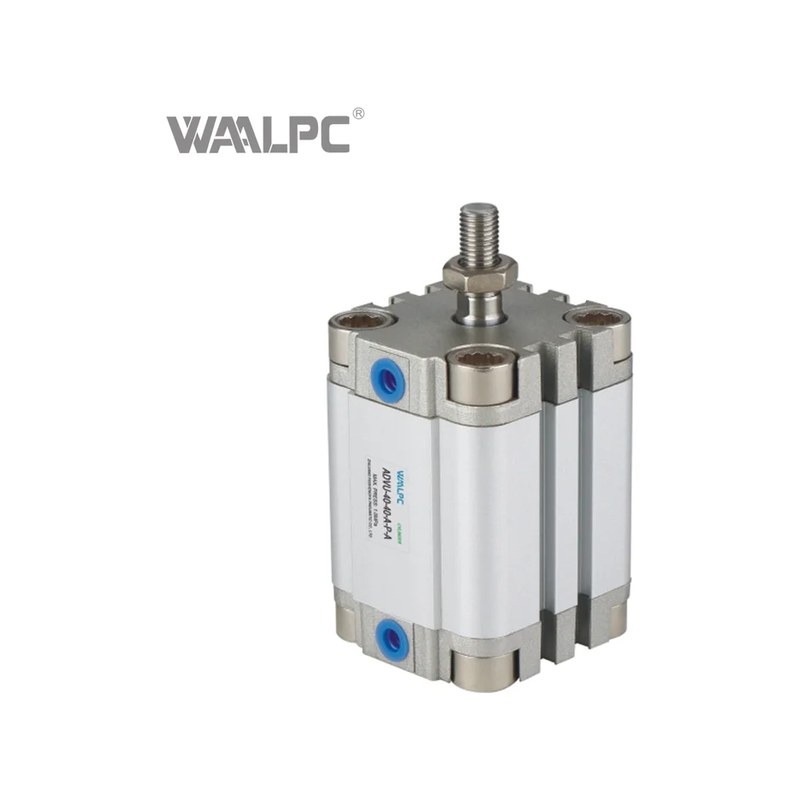

Пневмоцилиндр компактный ADVUL — ISO 21287 длинноходный WAALPC ADVUL

✓ Статус Поставщик WAALPC в Казахстане · сертификат

поставка 2–4 недели

Ключевые характеристики

Серия

ADVUL

Тип конструкции

Компактный поршневой цилиндр с длинным ходом

Тип действия

Двустороннего действия

Монтажный интерфейс

ISO 21287

Материал корпуса

Алюминиевый сплав (анодированный)

Материал уплотнения

NBR (Нитрильный каучук) / TPE-U (PU)

Максимальное рабочее давление

1 МПа (10 бар)

Все характеристики →

Артикул: ADVUL-12-10-P-A

✓ Склад · отгрузка до 14:00 · 1–3 дня по Казахстану ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Поставщик WAALPC в Казахстане · сертификат ✓ Юрлицам счёт, накладная, ЭСФ · госзакупок · паспорт ✓ Импорт ввоз в Республику Казахстан

Описание

Характеристики

Расчёт усилия

Обслуживание

Исполнения и демпферы

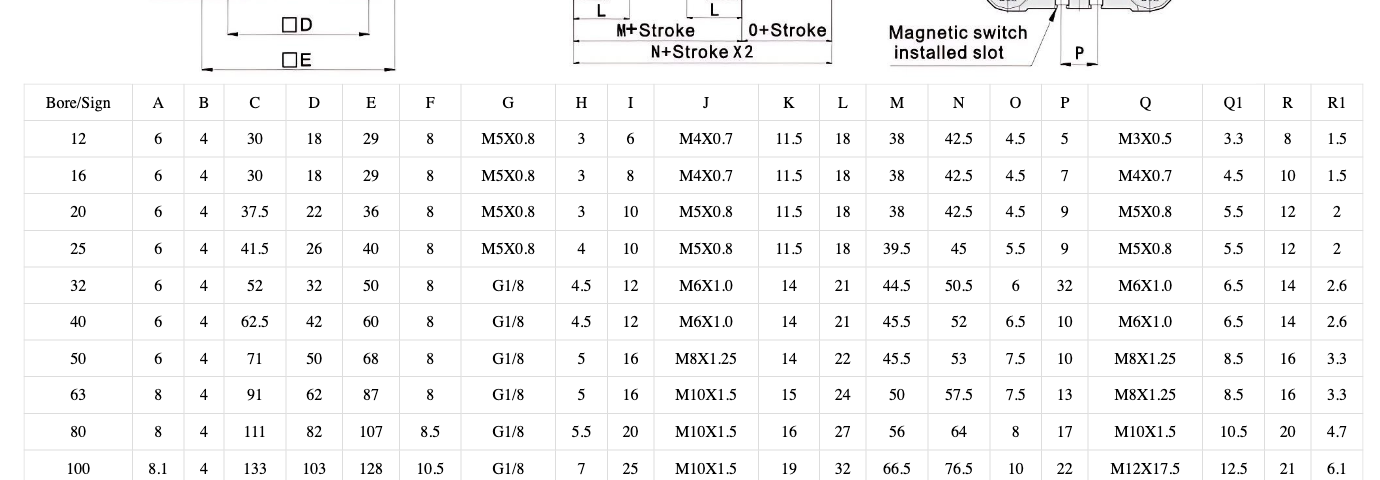

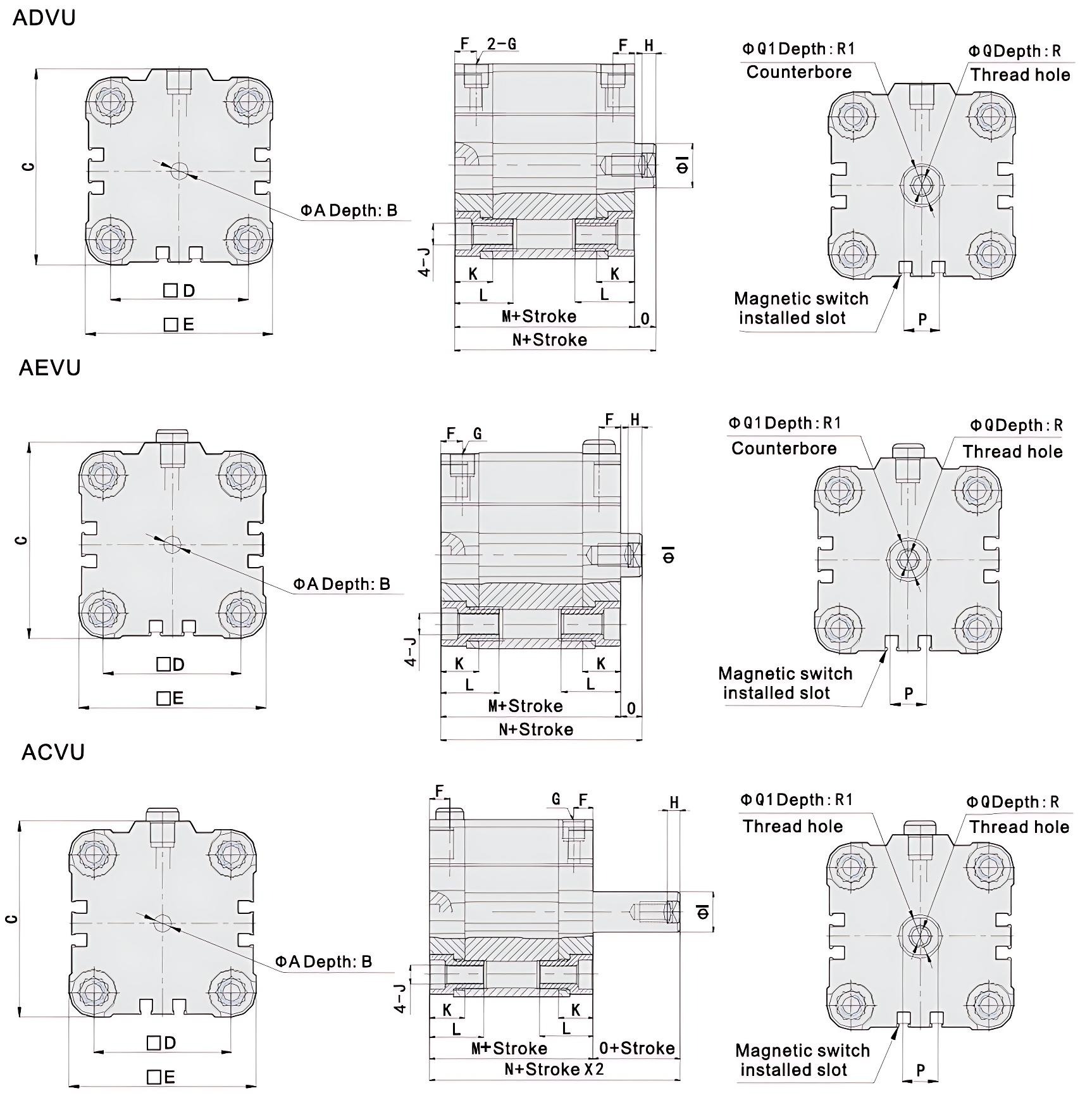

Чертёж

Документы

Аксессуары

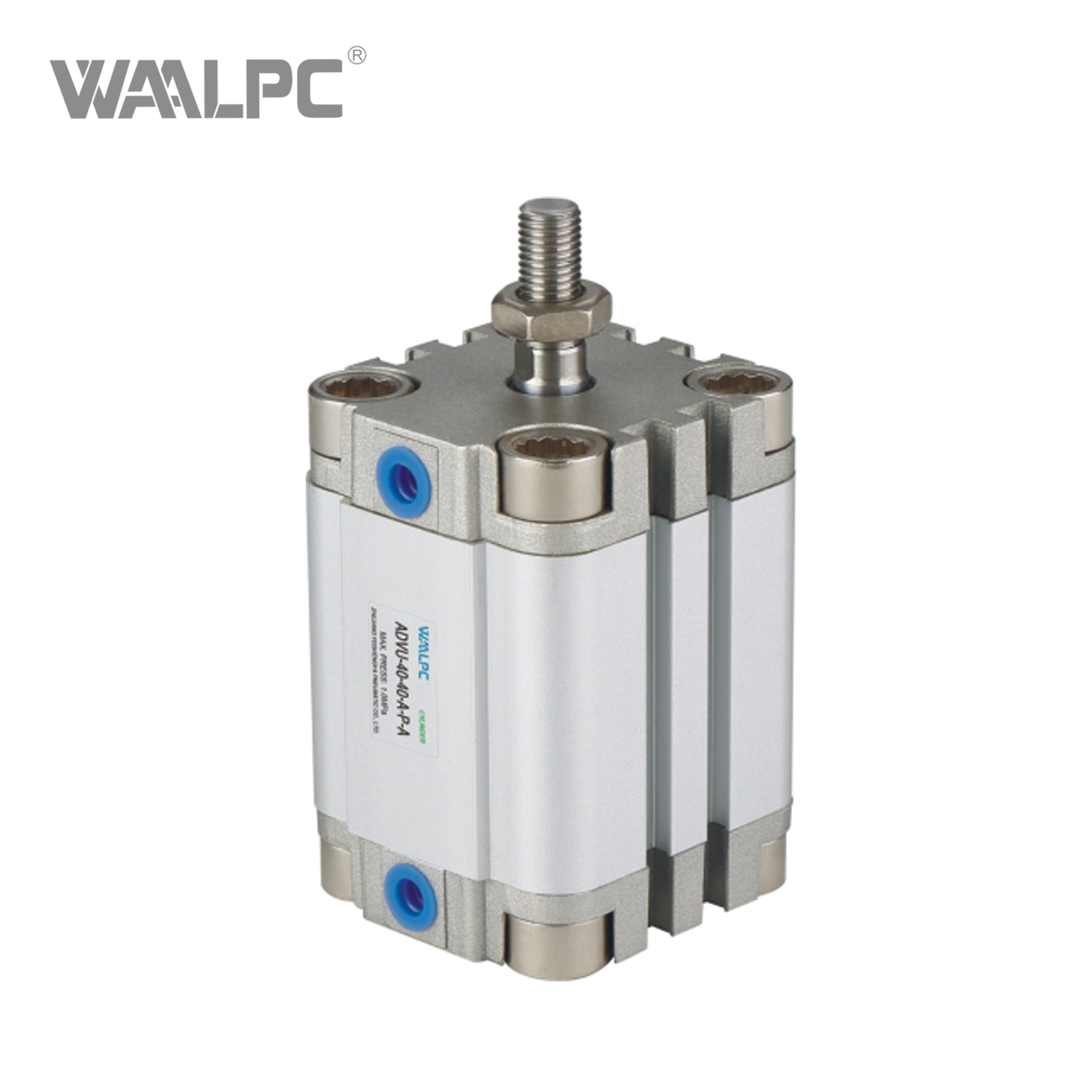

Пневмоцилиндр WAALPC серии ADVUL

ADVUL — серия компактных пневмоцилиндров с удлинённым направляющим
штоком по стандарту ISO 21287. Серия является модификацией классического
ADVU с дополнительной длиной выступающего штока (suffix «L» — Long rod), что необходимо для
монтажа на конце штока массивных захватов, направляющих или вспомогательных узлов. Удлинение
позволяет получить большее расстояние между опорной плоскостью и точкой приложения нагрузки
без потери направляющих свойств.

ADVUL WAALPC является совместимой заменой Festo ADVUL и аналогом SMC CQS-L, Camozzi 31F-L.
Габариты корпуса и расположение монтажных отверстий идентичны базовой ADVU, отличие — только
в длине штока (на 10-30 мм длиннее стандартного). Диапазон диаметров: 12 / 16 / 20 / 25 /
32 / 40 / 50 / 63 / 80 / 100 мм, длины хода 5-500 мм.

Конструкция

ADVUL построен на компактной короткой гильзе из анодированного алюминиевого профиля
с тонкими стенками — установочная длина на 40-50 % меньше стандартного цилиндра ISO 6432
при том же ходе. Передний и задний торцы — кованые алюминиевые крышки с резьбовыми
отверстиями под крепёж и сквозными отверстиями под шток. Поршень из спечённого алюминия
с уплотнениями NBR и встроенным неодимовым магнитным кольцом для герконовых и индуктивных
датчиков положения. Шток — хромированная нержавеющая сталь 20Cr13, класс коррозионной
стойкости CRC 2. По трём сторонам корпуса фрезерованы пазы для установки магнитных датчиков
без дополнительных кронштейнов. Демпфирование на обоих концах хода — упругие шайбы PPS
по умолчанию или регулируемые пневматические дроссели (модификация PPV-A) — снижают
ударные нагрузки и шум при остановке.

Где применяется

Захватные устройства — где на конце штока установлен пневматический схват
или вакуумная присоска, требующая дополнительного выноса от корпуса цилиндра;
Зажимные приспособления с регулировкой — удлинённый шток позволяет
наварить или прикрутить регулировочный механизм без удлинителей;
Узлы с направляющими втулками — где нужно провести шток сквозь стенку
оснастки или защитного кожуха;
Манипуляторы и сборочные автоматы — приводы поворотных или линейных
вспомогательных узлов с увеличенным плечом;
Замена устаревших длинноштоковых цилиндров на современный стандарт
ISO 21287 без переделки оснастки.

Технические характеристики

Тип: двустороннего действия, компактный с удлинённым штоком;
Стандарт корпуса: ISO 21287;
Конструкция: профилированный анодированный алюминий, длинный шток (Long rod);
Демпфирование: упругие шайбы (PPS) — стандарт; пневматическое (PPV) — опция;
Магнит на поршне: встроенный, поддержка индукционных и герконовых датчиков;
Рабочее давление: 0,1-1,0 МПа (1-10 бар);
Гарантированное давление: 1,5 МПа (15 бар) — без разрушения корпуса;
Температурный диапазон: -10…+80 °C;
Скорость поршня: 30-500 мм/с;
Рабочая среда: сжатый воздух, фильтрация 40 мкм;
Подвод воздуха: M5 (Ø12-25), G1/8 (Ø32-80), G1/4 (Ø100);
Материал штока: хромированная нержавеющая сталь, удлинение 10-30 мм
от стандарта ADVU;
Усилие при 6 бар: от 10 кгс (Ø12) до 700 кгс (Ø100).

Совместимость и замена

Festo ADVUL — совместимый аналог, посадочные размеры, монтажные резьбовые
отверстия, длина штока и подвод воздуха идентичны оригиналу;
SMC CQS-L — совместим по диапазону Ø12-50 мм, корпус ADVUL короче на 5-10 мм;
Camozzi 31F-L — совместим по диапазону Ø16-100 мм;
Универсальный аналог в линейке Корнеты для замены вышедших из эксплуатации
длинноштоковых компактных цилиндров без переделки кронштейнов и трубопроводов.

Поставка и сроки

Серия ADVUL поставляется заводом WAALPC (Hangzhou Fuyang Waal Precision Machinery)
в комплектации: цилиндр, паспорт изделия на русском языке.
Магнитные датчики, кронштейны крепления и фитинги подбираются и заказываются отдельно
по заявке. Возможно изготовление нестандартных длин штока с шагом 5 мм по запросу
с учётом длины удлинителя 10-30 мм. Срок поставки: 2–4 недели.

Документы на поставку. Пневмоцилиндры не подлежат обязательной сертификации и декларированию соответствия — техрегламент на них не распространяется. Поставляются с документами о ввозе и товаросопроводительными документами, паспортом изделия и инструкцией на русском языке.

Совместимость с импортными аналогами

Совместимый аналог — Bosch CCI, Camozzi 31M2A012A160, Festo ADVUL, Mindman MCJI, Pneumax 1561.32.160.opt.1 (совпадают присоединительные и установочные размеры, серия ADVUL).

Как расшифровать артикул ADVUL?

Формат: ADVUL-{типоразмер}-{ход}

ADVUL — серия
Типоразмер: 12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100
Ход: 10 / 25 / 50 / 80 / 100 / 125 / 160 / 200 / 250 / 320 / 400

Пример: ADVUL-12-10

Ø, мм	2 бар	4 бар	6 бар (номинал)	8 бар (макс)
Ø12	23 Н	45 Н	68 Н	90 Н
Ø16	40 Н	80 Н	121 Н	161 Н
Ø20	63 Н	126 Н	188 Н	251 Н
Ø25	98 Н	196 Н	295 Н	393 Н
Ø32	161 Н	322 Н	483 Н	643 Н
Ø40	251 Н	503 Н	754 Н	1 005 Н
Ø50	393 Н	785 Н	1 178 Н	1 571 Н
Ø63	623 Н	1 247 Н	1 870 Н	2 494 Н
Ø80	1 005 Н	2 011 Н	3 016 Н	4 021 Н
Ø100	1 571 Н	3 142 Н	4 712 Н	6 283 Н

Ø, мм	2 бар	4 бар	6 бар (номинал)	8 бар (макс)
Ø12	19 Н	37 Н	56 Н	75 Н
Ø16	35 Н	69 Н	104 Н	138 Н
Ø20	53 Н	106 Н	158 Н	211 Н
Ø25	82 Н	165 Н	247 Н	330 Н
Ø32	138 Н	276 Н	415 Н	553 Н
Ø40	221 Н	441 Н	662 Н	882 Н
Ø50	342 Н	684 Н	1 025 Н	1 367 Н
Ø63	561 Н	1 121 Н	1 682 Н	2 242 Н
Ø80	907 Н	1 814 Н	2 721 Н	3 629 Н
Ø100	1 429 Н	2 859 Н	4 288 Н	5 718 Н

Категории: Пневмоцилиндры ADVUL (компактные с длинным ходом)

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие	Совместим с импортными
ADVUL	—	от 12 096 ₸	поставка 2–4 недели	Bosch CCI · Mindman MCJI
ADVUL-100-125-P	Ø100 мм, ход 125 мм	137 760 ₸	поставка 2–4 недели	Mindman MCJI-11-100-125M
ADVUL-100-125-P-A	Ø100 мм, ход 125 мм	142 020 ₸	поставка 2–4 недели	Mindman MCJI-11-100-125M
ADVUL-100-160-P	Ø100 мм, ход 160 мм	146 820 ₸	поставка 2–4 недели	Bosch CCI-100-160 · Camozzi 31M2A100A160 · Camozzi 32M2A100A160 · Mindman MCJI-11-100-160M · Norgren RA/192100/M/160 · Pneumax 1561.100.160.opt.1
ADVUL-100-160-P-A	Ø100 мм, ход 160 мм	151 020 ₸	поставка 2–4 недели	Bosch CCI-100-160 · Camozzi 31M2A100A160 · Camozzi 32M2A100A160 · Mindman MCJI-11-100-160M · Norgren RA/192100/M/160 · Pneumax 1561.100.160.opt.1
ADVUL-100-200-P	Ø100 мм, ход 200 мм	156 720 ₸	поставка 2–4 недели	Bosch CCI-100-200 · Camozzi 31M2A100A200 · Camozzi 32M2A100A200 · Mindman MCJI-11-100-200M · Norgren RA/192100/M/200 · Pneumax 1561.100.200.opt.1
ADVUL-100-200-P-A	Ø100 мм, ход 200 мм	160 920 ₸	поставка 2–4 недели	Bosch CCI-100-200 · Camozzi 31M2A100A200 · Camozzi 32M2A100A200 · Mindman MCJI-11-100-200M · Norgren RA/192100/M/200 · Pneumax 1561.100.200.opt.1
ADVUL-100-250-P	Ø100 мм, ход 250 мм	167 700 ₸	поставка 2–4 недели	Bosch CCI-100-250 · Camozzi 31M2A100A250 · Camozzi 32M2A100A250 · Mindman MCJI-11-100-250M · Norgren RA/192100/M/250 · Pneumax 1561.100.250.opt.1
ADVUL-100-250-P-A	Ø100 мм, ход 250 мм	171 900 ₸	поставка 2–4 недели	Bosch CCI-100-250 · Camozzi 31M2A100A250 · Camozzi 32M2A100A250 · Mindman MCJI-11-100-250M · Norgren RA/192100/M/250 · Pneumax 1561.100.250.opt.1
ADVUL-100-320-P	Ø100 мм, ход 320 мм	204 468 ₸	поставка 2–4 недели	Bosch CCI-100-320 · Camozzi 31M2A100A320 · Camozzi 32M2A100A320 · Mindman MCJI-11-100-320M · Norgren RA/192100/M/320 · Pneumax 1561.100.320.opt.1
ADVUL-100-320-P-A	Ø100 мм, ход 320 мм	209 136 ₸	поставка 2–4 недели	Bosch CCI-100-320 · Camozzi 31M2A100A320 · Camozzi 32M2A100A320 · Mindman MCJI-11-100-320M · Norgren RA/192100/M/320 · Pneumax 1561.100.320.opt.1
ADVUL-100-400-P	Ø100 мм, ход 400 мм	200 460 ₸	поставка 2–4 недели	Bosch CCI-100-400 · Camozzi 31M2A100A400 · Camozzi 32M2A100A400 · Mindman MCJI-11-100-400M · Norgren RA/192100/M/400 · Pneumax 1561.100.400.opt.1
ADVUL-100-400-P-A	Ø100 мм, ход 400 мм	204 720 ₸	поставка 2–4 недели	Bosch CCI-100-400 · Camozzi 31M2A100A400 · Camozzi 32M2A100A400 · Mindman MCJI-11-100-400M · Norgren RA/192100/M/400 · Pneumax 1561.100.400.opt.1
ADVUL-12-160-P	Ø12 мм, ход 160 мм	24 900 ₸	поставка 2–4 недели	Camozzi 31M2A012A160
ADVUL-12-160-P-A	Ø12 мм, ход 160 мм	26 640 ₸	поставка 2–4 недели	Camozzi 31M2A012A160
ADVUL-12-200-P	Ø12 мм, ход 200 мм	26 520 ₸	поставка 2–4 недели	Camozzi 31M2A012A200
ADVUL-12-200-P-A	Ø12 мм, ход 200 мм	28 200 ₸	поставка 2–4 недели	Camozzi 31M2A012A200
ADVUL-16-160-P	Ø16 мм, ход 160 мм	24 900 ₸	поставка 2–4 недели	Bosch CCI-16-160 · Camozzi 31M2A016A160
ADVUL-16-160-P-A	Ø16 мм, ход 160 мм	26 640 ₸	поставка 2–4 недели	Bosch CCI-16-160 · Camozzi 31M2A016A160
ADVUL-16-200-P	Ø16 мм, ход 200 мм	26 520 ₸	поставка 2–4 недели	Bosch CCI-16-200 · Camozzi 31M2A016A200
ADVUL-16-200-P-A	Ø16 мм, ход 200 мм	28 200 ₸	поставка 2–4 недели	Bosch CCI-16-200 · Camozzi 31M2A016A200
ADVUL-20-125-P	Ø20 мм, ход 125 мм	23 220 ₸	поставка 2–4 недели	Mindman MCJI-11-20-125M
ADVUL-20-125-P-A	Ø20 мм, ход 125 мм	24 900 ₸	поставка 2–4 недели	Mindman MCJI-11-20-125M
ADVUL-20-160-P	Ø20 мм, ход 160 мм	26 160 ₸	поставка 2–4 недели	Bosch CCI-20-160 · Camozzi 31M2A020A160 · Camozzi 32M2A020A160 · Mindman MCJI-11-20-160M · Norgren RA/19220/M/160
ADVUL-20-160-P-A	Ø20 мм, ход 160 мм	27 840 ₸	поставка 2–4 недели	Bosch CCI-20-160 · Camozzi 31M2A020A160 · Camozzi 32M2A020A160 · Mindman MCJI-11-20-160M · Norgren RA/19220/M/160
ADVUL-20-200-P	Ø20 мм, ход 200 мм	27 720 ₸	поставка 2–4 недели	Bosch CCI-20-200 · Camozzi 31M2A020A200 · Camozzi 32M2A020A200 · Mindman MCJI-11-20-200M · Norgren RA/19220/M/200
ADVUL-20-200-P-A	Ø20 мм, ход 200 мм	29 460 ₸	поставка 2–4 недели	Bosch CCI-20-200 · Camozzi 31M2A020A200 · Camozzi 32M2A020A200 · Mindman MCJI-11-20-200M · Norgren RA/19220/M/200
ADVUL-25-125-P	Ø25 мм, ход 125 мм	27 420 ₸	поставка 2–4 недели	Mindman MCJI-11-25-125M · Norgren RA/19225/M/125
ADVUL-25-125-P-A	Ø25 мм, ход 125 мм	29 640 ₸	поставка 2–4 недели	Mindman MCJI-11-25-125M · Norgren RA/19225/M/125
ADVUL-25-160-P	Ø25 мм, ход 160 мм	28 980 ₸	поставка 2–4 недели	Bosch CCI-25-160 · Camozzi 31M2A025A160 · Camozzi 32M2A025A160 · Mindman MCJI-11-25-160M · Norgren RA/19225/M/160
ADVUL-25-160-P-A	Ø25 мм, ход 160 мм	31 260 ₸	поставка 2–4 недели	Bosch CCI-25-160 · Camozzi 31M2A025A160 · Camozzi 32M2A025A160 · Mindman MCJI-11-25-160M · Norgren RA/19225/M/160
ADVUL-25-200-P	Ø25 мм, ход 200 мм	30 780 ₸	поставка 2–4 недели	Bosch CCI-25-200 · Camozzi 31M2A025A200 · Camozzi 32M2A025A200 · Mindman MCJI-11-25-200M · Norgren RA/19225/M/200
ADVUL-25-200-P-A	Ø25 мм, ход 200 мм	33 060 ₸	поставка 2–4 недели	Bosch CCI-25-200 · Camozzi 31M2A025A200 · Camozzi 32M2A025A200 · Mindman MCJI-11-25-200M · Norgren RA/19225/M/200
ADVUL-32-125-P	Ø32 мм, ход 125 мм	31 800 ₸	поставка 2–4 недели	Mindman MCJI-11-32-125M
ADVUL-32-125-P-A	Ø32 мм, ход 125 мм	34 620 ₸	поставка 2–4 недели	Mindman MCJI-11-32-125M
ADVUL-32-160-P	Ø32 мм, ход 160 мм	35 280 ₸	поставка 2–4 недели	Bosch CCI-32-160 · Camozzi 31M2A032A160 · Camozzi 32M2A032A160 · Mindman MCJI-11-32-160M · Norgren RA/19232/M/160 · Pneumax 1561.32.160.opt.1
ADVUL-32-160-P-A	Ø32 мм, ход 160 мм	38 100 ₸	поставка 2–4 недели	Bosch CCI-32-160 · Camozzi 31M2A032A160 · Camozzi 32M2A032A160 · Mindman MCJI-11-32-160M · Norgren RA/19232/M/160 · Pneumax 1561.32.160.opt.1
ADVUL-32-200-P	Ø32 мм, ход 200 мм	37 800 ₸	поставка 2–4 недели	Bosch CCI-32-200 · Camozzi 31M2A032A200 · Camozzi 32M2A032A200 · Mindman MCJI-11-32-200M · Norgren RA/19232/M/200 · Pneumax 1561.32.200.opt.1
ADVUL-32-200-P-A	Ø32 мм, ход 200 мм	40 620 ₸	поставка 2–4 недели	Bosch CCI-32-200 · Camozzi 31M2A032A200 · Camozzi 32M2A032A200 · Mindman MCJI-11-32-200M · Norgren RA/19232/M/200 · Pneumax 1561.32.200.opt.1
ADVUL-32-25-P-A	Ø32 мм, ход 25 мм	26 940 ₸	поставка 2–4 недели	Festo ADVUL
ADVUL-40-125-P	Ø40 мм, ход 125 мм	37 440 ₸	поставка 2–4 недели	Mindman MCJI-11-40-125M
ADVUL-40-125-P-A	Ø40 мм, ход 125 мм	40 260 ₸	поставка 2–4 недели	Mindman MCJI-11-40-125M
ADVUL-40-160-P	Ø40 мм, ход 160 мм	41 700 ₸	поставка 2–4 недели	Bosch CCI-40-160 · Camozzi 31M2A040A160 · Camozzi 32M2A040A160 · Mindman MCJI-11-40-160M · Norgren RA/19240/M/160 · Pneumax 1561.40.160.opt.1
ADVUL-40-160-P-A	Ø40 мм, ход 160 мм	44 520 ₸	поставка 2–4 недели	Bosch CCI-40-160 · Camozzi 31M2A040A160 · Camozzi 32M2A040A160 · Mindman MCJI-11-40-160M · Norgren RA/19240/M/160 · Pneumax 1561.40.160.opt.1
ADVUL-40-200-P	Ø40 мм, ход 200 мм	45 240 ₸	поставка 2–4 недели	Bosch CCI-40-200 · Camozzi 31M2A040A200 · Camozzi 32M2A040A200 · Mindman MCJI-11-40-200M · Norgren RA/19240/M/200 · Pneumax 1561.40.200.opt.1
ADVUL-40-200-P-A	Ø40 мм, ход 200 мм	48 060 ₸	поставка 2–4 недели	Bosch CCI-40-200 · Camozzi 31M2A040A200 · Camozzi 32M2A040A200 · Mindman MCJI-11-40-200M · Norgren RA/19240/M/200 · Pneumax 1561.40.200.opt.1
ADVUL-50-125-P	Ø50 мм, ход 125 мм	45 780 ₸	поставка 2–4 недели	Mindman MCJI-11-50-125M
ADVUL-50-125-P-A	Ø50 мм, ход 125 мм	48 600 ₸	поставка 2–4 недели	Mindman MCJI-11-50-125M
ADVUL-50-160-P	Ø50 мм, ход 160 мм	49 500 ₸	поставка 2–4 недели	Bosch CCI-50-160 · Camozzi 31M2A050A160 · Camozzi 32M2A050A160 · Mindman MCJI-11-50-160M · Norgren RA/19250/M/160 · Pneumax 1561.50.160.opt.1
ADVUL-50-160-P-A	Ø50 мм, ход 160 мм	52 320 ₸	поставка 2–4 недели	Bosch CCI-50-160 · Camozzi 31M2A050A160 · Camozzi 32M2A050A160 · Mindman MCJI-11-50-160M · Norgren RA/19250/M/160 · Pneumax 1561.50.160.opt.1
ADVUL-50-200-P	Ø50 мм, ход 200 мм	53 700 ₸	поставка 2–4 недели	Bosch CCI-50-200 · Camozzi 31M2A050A200 · Camozzi 32M2A050A200 · Mindman MCJI-11-50-200M · Norgren RA/19250/M/200 · Pneumax 1561.50.200.opt.1
ADVUL-50-200-P-A	Ø50 мм, ход 200 мм	56 460 ₸	поставка 2–4 недели	Bosch CCI-50-200 · Camozzi 31M2A050A200 · Camozzi 32M2A050A200 · Mindman MCJI-11-50-200M · Norgren RA/19250/M/200 · Pneumax 1561.50.200.opt.1
ADVUL-50-250-P	Ø50 мм, ход 250 мм	60 300 ₸	поставка 2–4 недели	Bosch CCI-50-250 · Camozzi 31M2A050A250 · Camozzi 32M2A050A250 · Mindman MCJI-11-50-250M · Norgren RA/19250/M/250 · Pneumax 1561.50.250.opt.1
ADVUL-50-250-P-A	Ø50 мм, ход 250 мм	63 120 ₸	поставка 2–4 недели	Bosch CCI-50-250 · Camozzi 31M2A050A250 · Camozzi 32M2A050A250 · Mindman MCJI-11-50-250M · Norgren RA/19250/M/250 · Pneumax 1561.50.250.opt.1
ADVUL-50-320-P	Ø50 мм, ход 320 мм	75 936 ₸	поставка 2–4 недели	Bosch CCI-50-320 · Camozzi 31M2A050A320 · Camozzi 32M2A050A320 · Mindman MCJI-11-50-320M · Norgren RA/19250/M/320
ADVUL-50-320-P-A	Ø50 мм, ход 320 мм	79 062 ₸	поставка 2–4 недели	Bosch CCI-50-320 · Camozzi 31M2A050A320 · Camozzi 32M2A050A320 · Mindman MCJI-11-50-320M · Norgren RA/19250/M/320
ADVUL-50-400-P	Ø50 мм, ход 400 мм	76 200 ₸	поставка 2–4 недели	Bosch CCI-50-400 · Camozzi 31M2A050A400 · Camozzi 32M2A050A400 · Mindman MCJI-11-50-400M · Norgren RA/19250/M/400
ADVUL-50-400-P-A	Ø50 мм, ход 400 мм	79 020 ₸	поставка 2–4 недели	Bosch CCI-50-400 · Camozzi 31M2A050A400 · Camozzi 32M2A050A400 · Mindman MCJI-11-50-400M · Norgren RA/19250/M/400
ADVUL-63-125-P	Ø63 мм, ход 125 мм	62 940 ₸	поставка 2–4 недели	Mindman MCJI-11-63-125M
ADVUL-63-125-P-A	Ø63 мм, ход 125 мм	66 300 ₸	поставка 2–4 недели	Mindman MCJI-11-63-125M
ADVUL-63-160-P	Ø63 мм, ход 160 мм	67 740 ₸	поставка 2–4 недели	Bosch CCI-63-160 · Camozzi 31M2A063A160 · Camozzi 32M2A063A160 · Mindman MCJI-11-63-160M · Norgren RA/19263/M/160 · Pneumax 1561.63.160.opt.1
ADVUL-63-160-P-A	Ø63 мм, ход 160 мм	71 160 ₸	поставка 2–4 недели	Bosch CCI-63-160 · Camozzi 31M2A063A160 · Camozzi 32M2A063A160 · Mindman MCJI-11-63-160M · Norgren RA/19263/M/160 · Pneumax 1561.63.160.opt.1
ADVUL-63-200-P	Ø63 мм, ход 200 мм	73 380 ₸	поставка 2–4 недели	Bosch CCI-63-200 · Camozzi 31M2A063A200 · Camozzi 32M2A063A200 · Mindman MCJI-11-63-200M · Norgren RA/19263/M/200 · Pneumax 1561.63.200.opt.1
ADVUL-63-200-P-A	Ø63 мм, ход 200 мм	76 800 ₸	поставка 2–4 недели	Bosch CCI-63-200 · Camozzi 31M2A063A200 · Camozzi 32M2A063A200 · Mindman MCJI-11-63-200M · Norgren RA/19263/M/200 · Pneumax 1561.63.200.opt.1
ADVUL-63-250-P	Ø63 мм, ход 250 мм	81 660 ₸	поставка 2–4 недели	Bosch CCI-63-250 · Camozzi 31M2A063A250 · Camozzi 32M2A063A250 · Mindman MCJI-11-63-250M · Norgren RA/19263/M/250 · Pneumax 1561.63.250.opt.1
ADVUL-63-250-P-A	Ø63 мм, ход 250 мм	85 020 ₸	поставка 2–4 недели	Bosch CCI-63-250 · Camozzi 31M2A063A250 · Camozzi 32M2A063A250 · Mindman MCJI-11-63-250M · Norgren RA/19263/M/250 · Pneumax 1561.63.250.opt.1
ADVUL-63-320-P	Ø63 мм, ход 320 мм	102 336 ₸	поставка 2–4 недели	Bosch CCI-63-320 · Camozzi 31M2A063A320 · Camozzi 32M2A063A320 · Mindman MCJI-11-63-320M · Norgren RA/19263/M/320
ADVUL-63-320-P-A	Ø63 мм, ход 320 мм	106 134 ₸	поставка 2–4 недели	Bosch CCI-63-320 · Camozzi 31M2A063A320 · Camozzi 32M2A063A320 · Mindman MCJI-11-63-320M · Norgren RA/19263/M/320
ADVUL-63-400-P	Ø63 мм, ход 400 мм	102 480 ₸	поставка 2–4 недели	Bosch CCI-63-400 · Camozzi 31M2A063A400 · Camozzi 32M2A063A400 · Mindman MCJI-11-63-400M · Norgren RA/19263/M/400
ADVUL-63-400-P-A	Ø63 мм, ход 400 мм	105 840 ₸	поставка 2–4 недели	Bosch CCI-63-400 · Camozzi 31M2A063A400 · Camozzi 32M2A063A400 · Mindman MCJI-11-63-400M · Norgren RA/19263/M/400
ADVUL-80-125-P	Ø80 мм, ход 125 мм	93 000 ₸	поставка 2–4 недели	Mindman MCJI-11-80-125M
ADVUL-80-125-P-A	Ø80 мм, ход 125 мм	96 420 ₸	поставка 2–4 недели	Mindman MCJI-11-80-125M
ADVUL-80-160-P	Ø80 мм, ход 160 мм	101 040 ₸	поставка 2–4 недели	Bosch CCI-80-160 · Camozzi 31M2A080A160 · Camozzi 32M2A080A160 · Mindman MCJI-11-80-160M · Norgren RA/19280/M/160 · Pneumax 1561.80.160.opt.1
ADVUL-80-160-P-A	Ø80 мм, ход 160 мм	104 400 ₸	поставка 2–4 недели	Bosch CCI-80-160 · Camozzi 31M2A080A160 · Camozzi 32M2A080A160 · Mindman MCJI-11-80-160M · Norgren RA/19280/M/160 · Pneumax 1561.80.160.opt.1
ADVUL-80-200-P	Ø80 мм, ход 200 мм	110 820 ₸	поставка 2–4 недели	Bosch CCI-80-200 · Camozzi 31M2A080A200 · Camozzi 32M2A080A200 · Mindman MCJI-11-80-200M · Norgren RA/19280/M/200 · Pneumax 1561.80.200.opt.1
ADVUL-80-200-P-A	Ø80 мм, ход 200 мм	114 240 ₸	поставка 2–4 недели	Bosch CCI-80-200 · Camozzi 31M2A080A200 · Camozzi 32M2A080A200 · Mindman MCJI-11-80-200M · Norgren RA/19280/M/200 · Pneumax 1561.80.200.opt.1
ADVUL-80-250-P	Ø80 мм, ход 250 мм	120 300 ₸	поставка 2–4 недели	Bosch CCI-80-250 · Camozzi 31M2A080A250 · Camozzi 32M2A080A250 · Mindman MCJI-11-80-250M · Norgren RA/19280/M/250 · Pneumax 1561.80.250.opt.1
ADVUL-80-250-P-A	Ø80 мм, ход 250 мм	123 660 ₸	поставка 2–4 недели	Bosch CCI-80-250 · Camozzi 31M2A080A250 · Camozzi 32M2A080A250 · Mindman MCJI-11-80-250M · Norgren RA/19280/M/250 · Pneumax 1561.80.250.opt.1
ADVUL-80-320-P	Ø80 мм, ход 320 мм	149 598 ₸	поставка 2–4 недели	Bosch CCI-80-320 · Camozzi 31M2A080A320 · Camozzi 32M2A080A320 · Mindman MCJI-11-80-320M · Norgren RA/19280/M/320 · Pneumax 1561.80.320.opt.1
ADVUL-80-320-P-A	Ø80 мм, ход 320 мм	153 336 ₸	поставка 2–4 недели	Bosch CCI-80-320 · Camozzi 31M2A080A320 · Camozzi 32M2A080A320 · Mindman MCJI-11-80-320M · Norgren RA/19280/M/320 · Pneumax 1561.80.320.opt.1
ADVUL-80-400-P	Ø80 мм, ход 400 мм	148 920 ₸	поставка 2–4 недели	Bosch CCI-80-400 · Camozzi 31M2A080A400 · Camozzi 32M2A080A400 · Mindman MCJI-11-80-400M · Norgren RA/19280/M/400 · Pneumax 1561.80.400.opt.1
ADVUL-80-400-P-A	Ø80 мм, ход 400 мм	152 340 ₸	поставка 2–4 недели	Bosch CCI-80-400 · Camozzi 31M2A080A400 · Camozzi 32M2A080A400 · Mindman MCJI-11-80-400M · Norgren RA/19280/M/400 · Pneumax 1561.80.400.opt.1

Совместимо с Bosch CCI

Совместимый аналог — наш ADVUL. Цена 12 096 ₸, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Тот же типоразмер у других брендов: Mindman MCJI

Совместимо с Mindman MCJI-11-100-125M

Совместимый аналог — наш ADVUL-100-125-P, Ø100 мм, ход 125 мм. Цена 137 760 ₸, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с Mindman MCJI-11-100-125M

Совместимый аналог — наш ADVUL-100-125-P-A, Ø100 мм, ход 125 мм. Цена 142 020 ₸, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с Bosch CCI-100-160

Совместимый аналог — наш ADVUL-100-160-P, Ø100 мм, ход 160 мм. Цена 146 820 ₸, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Тот же типоразмер у других брендов: Camozzi 31M2A100A160 · Camozzi 32M2A100A160 · Mindman MCJI-11-100-160M · Norgren RA/192100/M/160 · Pneumax 1561.100.160.opt.1

Совместимо с Bosch CCI-100-160

Совместимый аналог — наш ADVUL-100-160-P-A, Ø100 мм, ход 160 мм. Цена 151 020 ₸, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Тот же типоразмер у других брендов: Camozzi 31M2A100A160 · Camozzi 32M2A100A160 · Mindman MCJI-11-100-160M · Norgren RA/192100/M/160 · Pneumax 1561.100.160.opt.1

Совместимо с Bosch CCI-100-200

Совместимый аналог — наш ADVUL-100-200-P, Ø100 мм, ход 200 мм. Цена 156 720 ₸, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Тот же типоразмер у других брендов: Camozzi 31M2A100A200 · Camozzi 32M2A100A200 · Mindman MCJI-11-100-200M · Norgren RA/192100/M/200 · Pneumax 1561.100.200.opt.1

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Цены по типоразмерам — ADVULпоставка 2–4 недели

Цена базового исполнения, ₸. В серии 184 исполнения: с демпфированием и без, с магнитным поршнем под датчик. Цены обновляются автоматически.

Ø12 Ø16 Ø20 Ø25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100

Ø, мм	10	25	50	80	100	125	160	200	250	320	400
ход →	ход штока, мм
12	15 540	16 140	17 160	21 900	22 680	23 580	24 900	26 520	—	—	—
16	15 540	16 140	17 160	21 780	22 560	23 580	24 900	26 520	—	—	—
20	16 560	17 160	18 180	19 380	20 160	23 220	26 160	27 720	—	—	—
25	18 840	19 500	20 640	27 480	22 920	27 420	28 980	30 780	—	—	—
32	23 220	24 120	25 680	31 440	28 740	31 800	35 280	37 800	—	—	—
40	25 500	26 760	28 860	39 600	33 120	37 440	41 700	45 240	—	—	—
50	31 560	33 120	35 760	54 720	41 580	45 780	49 500	53 700	60 300	75 936	76 200
63	44 880	47 040	50 520	82 680	57 420	62 940	67 740	73 380	81 660	102 336	102 480
80	69 360	72 180	77 040	127 740	86 460	93 000	101 040	110 820	120 300	149 598	148 920
100	112 500	115 800	121 200	141 936	132 120	137 760	146 820	156 720	167 700	204 468	200 460

Выбрать типоразмер и заказать Прислать артикул на подбор

Какие импортные аналоги есть у серии ADVUL?

Страница под конкретный размер: импортные обозначения этого Ø и хода и наш ответ с ценой.

Каким импортным обозначениям соответствует ADVUL

Таблицы соответствий: чужое обозначение, наш артикул того же типоразмера, цена и срок.

Camozzi 31M2A 231 обозначение
Camozzi 32M2A 196 обозначений
Mindman MCJI11 196 обозначений
Pneumax 1561 92 обозначения
Bosch CCI 45 обозначений
Festo ADVUL 11 обозначений

Что покупают вместе с ADVUL?

Фитинги Пневмотрубки Подготовка воздуха

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про ADVUL?

Чем заменить импортный цилиндр (Festo, SMC, Camozzi)?

Замену подбираем по типоразмеру — диаметр поршня и ход совпадают, присоединительные и монтажные размеры тоже. Для профильных цилиндров это единый ряд, поэтому совместимый аналог устанавливается на то же место без переделки крепления. Часто импортный код совпадает с нашим буква-в-букву — тогда карточка находится прямо по артикулу.

Какой ход бывает у цилиндра?

Ход не привязан жёстко к диаметру: у одного диаметра поршня доступен набор стандартных ходов. Точный перечень показан в карточке серии. Нестандартный ход считаем отдельно, поставка 2–4 недели.

Что значит ISO 15552?

Это международный ряд присоединительных и монтажных размеров для профильных (шпильчатых) пневмоцилиндров. Наши профильные серии совпадают с этим рядом по размерам, поэтому взаимозаменяемы с импортом того же класса. Это совпадение размеров, а не сертификат.

Чем профильный цилиндр отличается от компактного?

Профильный (ряд ISO 15552) — длинный, на стяжных шпильках, под большой ход. Компактный (ряд ISO 21287) — короткий, для тесных мест, ход обычно меньше. Диаметры перекрываются, но габарит и ряд разные — сверяйте класс, а не только диаметр.

Есть ли цилиндр на складе?

Наличие и цена показаны в карточке конкретного типоразмера. Складские позиции идут с отметкой наличия, остальные идут поставкой 2–4 недели. Точный срок указан в карточке по коду.

Что за буква после диаметра в коде штока?

У ряда серий буква после диаметра задаёт резьбу штока — наружную или внутреннюю. Она определяет, как крепится нагрузка, поэтому сверяйте её с исходным цилиндром. В карточке резьба штока указана.

Стандарт	ISO 21287 (длинноходный)
Диаметр поршня	12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 мм
Длина хода	10 — 500 мм
Демпфирование	Эластомерное (P)
Магнитный поршень	Да (исполнение -A)
Защита от проворота	Двойной шток / направляющие
Макс. рабочее давление	1.0 МПа (10 бар)
Температурный диапазон	−10 … +80 °C
Материал	Анодированный алюминий + нержавеющий шток

Пневмоцилиндр компактный ADVUL — ISO 21287 длинноходный

Пневмоцилиндр WAALPC серии ADVUL

Конструкция

Где применяется

Технические характеристики

Совместимость и замена

Поставка и сроки

Совместимость с импортными аналогами

Как расшифровать артикул ADVUL?

Серия ADVUL — компактный цилиндр с направляющей штангой

Исполнения

Тип демпфирования

Отрасли применения

Практические советы

Совместимые аналоги по артикулу импортной детали

Совместимо с Bosch CCI

Совместимо с Mindman MCJI-11-100-125M

Совместимо с Mindman MCJI-11-100-125M

Совместимо с Bosch CCI-100-160

Совместимо с Bosch CCI-100-160

Совместимо с Bosch CCI-100-200

Какие импортные аналоги есть у серии ADVUL?

Каким импортным обозначениям соответствует ADVUL

Что покупают вместе с ADVUL?

Какие вопросы чаще всего задают про ADVUL?

Пневмоцилиндр компактный ADVUL — ISO 21287 длинноходный

Пневмоцилиндр WAALPC серии ADVUL

Конструкция

Где применяется

Технические характеристики

Совместимость и замена

Поставка и сроки

Совместимость с импортными аналогами

Как расшифровать артикул ADVUL?

Серия ADVUL — компактный цилиндр с направляющей штангой

Исполнения

Тип демпфирования

Отрасли применения

Практические советы

Совместимые аналоги по артикулу импортной детали

Совместимо с Bosch CCI

Совместимо с Mindman MCJI-11-100-125M

Совместимо с Mindman MCJI-11-100-125M

Совместимо с Bosch CCI-100-160

Совместимо с Bosch CCI-100-160

Совместимо с Bosch CCI-100-200

Какие импортные аналоги есть у серии ADVUL?

Каким импортным обозначениям соответствует ADVUL

Что покупают вместе с ADVUL?

Какие вопросы чаще всего задают про ADVUL?

Купить в 1 клик

Подберём аналог Festo / AirTAC / SMC за 30 минут
