Преобразователь И/П 4-20 mA → 0,2-1 бар: в каких случаях ставят отдельно от позиционера

И/П преобразователь — это устройство, которое переводит токовый сигнал 4-20 mA от контроллера АСУТП в пневматический сигнал 0,2-1,0 бар для управления регулирующим клапаном. Внешне это маленький металлический корпус IP65 в шкафу КИПиА с двумя клеммами для тока и двумя штуцерами G1/4 для воздуха.

Вступление полностью

В этой статье инженеры CORNETA.KZ разбирают, чем И/П преобразователь отличается от электропневматического позиционера, когда его ставят отдельным элементом цепи, а когда обходятся встроенным в позиционер, и как правильно его подключить и калибровать. Материал рассчитан на специалистов КИПиА и АСУТП, которые проектируют системы регулирования температуры, давления и расхода с пневматическими исполнительными механизмами на мощностях ТЭЦ, нефтехимии, целлюлозно-бумажной и пищевой промышленности.

Содержание статьи (11 разделов)

1. Что такое И/П преобразователь и где он применяется?
2. Как выглядит цепочка КИПиА с И/П преобразователем?
3. Что значат маркировки IP, EP, PI, PE?
4. Как откалибровать шкалу 4-20 mA → 0,2-1,0 бар?
5. Что даёт HART-протокол поверх токовой петли?
6. Когда нужен отдельный И/П, а когда хватит позиционера?
7. Как подключить И/П преобразователь?
8. Какие типичные модели И/П преобразователей бывают?
9. Какие типичные ошибки бывают при монтаже и эксплуатации?
10. Какие материалы пригодятся ещё?
11. Какие вопросы чаще всего задают про И/П преобразователи?

Что такое И/П преобразователь и где он применяется?

И/П (электропневматический) преобразователь — это промежуточное звено цепи АСУТП, преобразующее унифицированный токовый сигнал 4-20 mA от ПЛК или РСУ в стандартный пневматический сигнал 0,2-1,0 бар (3-15 psi) для управления пневматическим исполнительным механизмом. Шкала линейна: 4 mA = 0,2 бар (минимум шкалы), 12 mA = 0,6 бар (середина), 20 mA = 1,0 бар (максимум шкалы). Какому положению клапана соответствует минимум, зависит от исполнения: нормально закрытый при 0,2 бар закрыт, нормально открытый — открыт. Положение при отказе задаёт пружина привода при сбросе давления в нём, а не ток 4 mA. Питание воздухом — отдельная линия 1,4-1,6 бар через фильтр-регулятор 5 мкм.

И/П преобразователь нужен в трёх случаях: (1) когда привод регулирующего клапана работает по командному пневматическому сигналу 0,2-1,0 бар без обратной связи по положению — например, мембранные приводы Fisher 657 и Samson 3271 с пружиной на этот диапазон; (2) когда требуется удалённое управление группой приводов одним пневматическим контуром (3-15 psi-шина) при сохранении токового интерфейса с ПЛК; (3) когда позиционер на конкретном приводе уже есть, но без встроенного И/П-входа, и нужно подать токовый сигнал. В отраслевой практике маркировки преобразователей разделяют по принципу «вход → выход»: IP или EP (Electro-Pneumatic, на входе ток / на выходе воздух — то есть электропневматический, наш случай). Не путать с PI или PE — это пневмоэлектрические (на входе воздух / на выходе ток, обратная задача — датчики давления). Подробнее теория позиционеров и И/П разобрана в материале электропневматический позиционер пневмопривода.

Как выглядит цепочка КИПиА с И/П преобразователем?

Стандартная цепочка регулирования технологического параметра выглядит так: датчик → ПЛК / РСУ → И/П преобразователь → пневмопривод → регулирующий клапан → процесс. Датчик с нормирующим преобразователем (термопара, термометр сопротивления), преобразователь давления или расходомер формирует унифицированный токовый сигнал 4-20 mA, который заходит в аналоговый вход контроллера. ПЛК сравнивает текущее значение с уставкой и выдаёт управляющее воздействие — токовый сигнал 4-20 mA на аналоговый выход. Этот ток подаётся на И/П преобразователь по двухпроводной схеме (питание и сигнал в одной паре проводов, петлевое питание Loop Powered).

На выходе И/П формируется давление 0,2-1,0 бар, которое подаётся в пневмопривод регулирующего клапана и перемещает шток на расчётное положение. Если в клапане установлен позиционер с обратной связью — он корректирует положение по фактическому показанию датчика хода. Если позиционера нет (бюджетные мембранные приводы), точность позиционирования зависит от линейности пары «И/П → пневмопривод» и трения в сальнике клапана: мёртвая зона может достигать порядка 5 % хода. Воздух питания подаётся на И/П отдельным шлангом G1/4 от чистой линии 1,4 бар через персональный фильтр 5 мкм — попадание масла или влаги быстро выводит сопло-заслонку из строя.

листайте таблицу вбок →

Что значат маркировки IP, EP, PI, PE?

листайте таблицу вбок →

Чтобы не путаться в названиях устройств КИПиА, в отраслевой практике (каталоги ABB, Siemens, AMOT, Festo) сложилась неформальная двухбуквенная маркировка: первая буква — вид сигнала на входе, вторая — на выходе. I (ток, от англ. current) или E (Electrical) — электрический сигнал, P (Pneumatic) — пневматический сигнал. Это не закреплено отдельным ГОСТом — стандартизован лишь сам унифицированный токовый сигнал 4-20 mA (ГОСТ 26.011-80), а двухбуквенные обозначения преобразователей остаются конвенцией производителей. Из этого следуют четыре варианта:

• IP или EP — на входе ток, на выходе воздух. Это наш И/П преобразователь, электропневматический. Применяется как промежуточное звено между ПЛК (выход 4-20 mA) и пневмоприводом регулирующего клапана.
• PI или PE — на входе воздух, на выходе ток. Пневмоэлектрический преобразователь, или датчик давления с токовым выходом. Применяется для контроля давления в пневматических контурах с передачей сигнала в АСУТП.
• PP — пневмопневматический. На входе один пневматический сигнал, на выходе другой (например, усиление или преобразование 0,2-1,0 → 0-6 бар). Применяется в больших пневмосетях.
• II или EE — электроэлектрический. На входе один токовый сигнал, на выходе другой. Это не относится к нашей теме, такие преобразователи стоят отдельно.

В обиходе российские проектировщики используют термин «И/П-преобразователь» (читается «и-пэ»), а зарубежные каталоги — «E/P transducer» или «I/P converter». Все три термина означают одно и то же устройство.

Как откалибровать шкалу 4-20 mA → 0,2-1,0 бар?

Стандарт калибровки И/П жёсткий: 4 mA = 0,2 бар (нулевая точка), 20 mA = 1,0 бар (максимум шкалы). Линейная зависимость; погрешность зависит от модели: у Fisher 846 паспорт даёт порядка ±0,5 % шкалы, у Bellofram T1000 линейность — до 1–2 % шкалы. Для проверки используют образцовый источник тока (калибратор-задатчик 4-20 mA, например Fluke 705 или аналогичный) и образцовый манометр класса точности 0,15-0,25 диапазона 0-1,6 бар: его погрешность (±0,0024–0,004 бар) должна быть меньше допуска настройки.

Процедура калибровки занимает 15-20 минут на устройство. Подайте воздух питания 1,4 бар через фильтр 5 мкм. Подайте на токовый вход 4 mA от калибратора, на выходе должно быть 0,200 ± 0,005 бар (около ±0,6 % шкалы; допуск вашей модели — по паспорту). Если показание плывёт — отрегулируйте винт «нуль» (Zero) на корпусе И/П. Затем подайте 20 mA — на выходе должно быть 1,000 ± 0,005 бар. Если отклонение — крутите винт «span» (диапазон). Повторите ещё раз, потому что регулировки «нуль» и «диапазон» взаимовлияют. Контрольные точки: 4, 8, 12, 16, 20 mA → 0,2, 0,4, 0,6, 0,8, 1,0 бар. Линейность ±0,5 % считается отличной, ±1 % — нормальной.

Что даёт HART-протокол поверх токовой петли?

На И/П преобразователях и позиционерах верхнего класса (например, у позиционера ABB TZIDC) кроме базового аналогового сигнала 4-20 mA реализован цифровой протокол HART (Highway Addressable Remote Transducer). Цифровая модуляция накладывается поверх токового сигнала через частотное кодирование FSK на 1200 / 2200 Гц с амплитудой ±0,5 mA. Это позволяет вести двусторонний обмен данными между ПЛК и преобразователем по той же двухпроводной паре без отдельного кабеля связи.

Что даёт HART в практике обслуживания: (1) удалённая калибровка нуля и диапазона из операторской станции через HART-коммуникатор Emerson 475 или ПО Siemens PDM; (2) диагностика состояния прибора — обрыв линии, отказ сопла, превышение температуры; (3) считывание текущего давления на выходе И/П как дополнительной переменной для трендов АСУТП; (4) запись лога настройки и истории калибровок. Без HART те же операции требуют выезда инженера к шкафу КИПиА с переносным калибратором — а с HART всё делается с рабочего места оператора. Минус — HART-модели дороже базовых аналоговых.

Когда нужен отдельный И/П, а когда хватит позиционера?

Главный вопрос проектировщика — ставить И/П как отдельное устройство в шкафу КИПиА или брать позиционер со встроенным И/П-входом. Решение зависит от четырёх факторов:

• Дистанция между шкафом КИПиА и приводом. Чем длиннее пневмолиния от И/П до привода, тем больше запаздывание сигнала (падения давления без расхода в ней нет): для быстрых контуров И/П ставят рядом с приводом (или прямо на нём в составе позиционера) — токовый сигнал по медному кабелю передаётся без такого запаздывания, а длинная пневматическая линия 0,2-1,0 бар при каждом изменении сигнала должна заполниться или стравиться через сопротивление протяжённой трубки. Короткие соединения шкаф-привод (до 20 м) допускают оба варианта.
• Количество приводов. На один привод проще поставить позиционер со встроенным И/П — это компактнее и дешевле в сборе. На группу из 10-20 приводов в общем шкафу выгоднее централизованный И/П-блок: одна точка калибровки, общий фильтр питания, общая диагностика.
• Тип задачи. Для бинарного управления (открыто / закрыто) И/П не нужен вообще — достаточно соленоидного клапана и пневмопривода двойного действия. И/П требуется только для пропорционального регулирования с непрерывной шкалой 0-100 %.
• Требования к точности. Если нужна точность позиционирования лучше 1 %, нужен полноценный позиционер с обратной связью по положению штока, и в нём же будет встроенный И/П-вход. Отдельный И/П без позиционера трение в сальнике не компенсирует: мёртвая зона может достигать порядка 5 % хода.

Типичные схемы: котельная с 4-6 медленными регулирующими клапанами — централизованные И/П в шкафу + пневмолинии до приводов допустимы, если запаздывание сигнала по длине линии укладывается в требования контура. Реактор химической промышленности с 1-2 ответственными клапанами на критическом контуре — позиционеры на самих клапанах со встроенным И/П-входом и HART-связью. Если клапан при падении давления питания должен удержать текущее положение, между позиционером и приводом ставят пневмозамок YT: порог настраивается в пределах 0,14–0,7 МПа и должен быть ниже давления питания, поэтому к линии И/П на 1,4 бар он не подходит. Удержание положения — не то же, что выход в безопасное положение: что должно случиться при отказе, решают для каждого контура. Для понимания основ управления приводом смотрите статью пневмораспределитель 5/2: схема подключения — там разобрана базовая логика бинарного управления, дополняющая тему регулирующего пневмопривода.

Как подключить И/П преобразователь?

Базовая схема монтажа И/П занимает один день работы бригады монтажников. Последовательность:

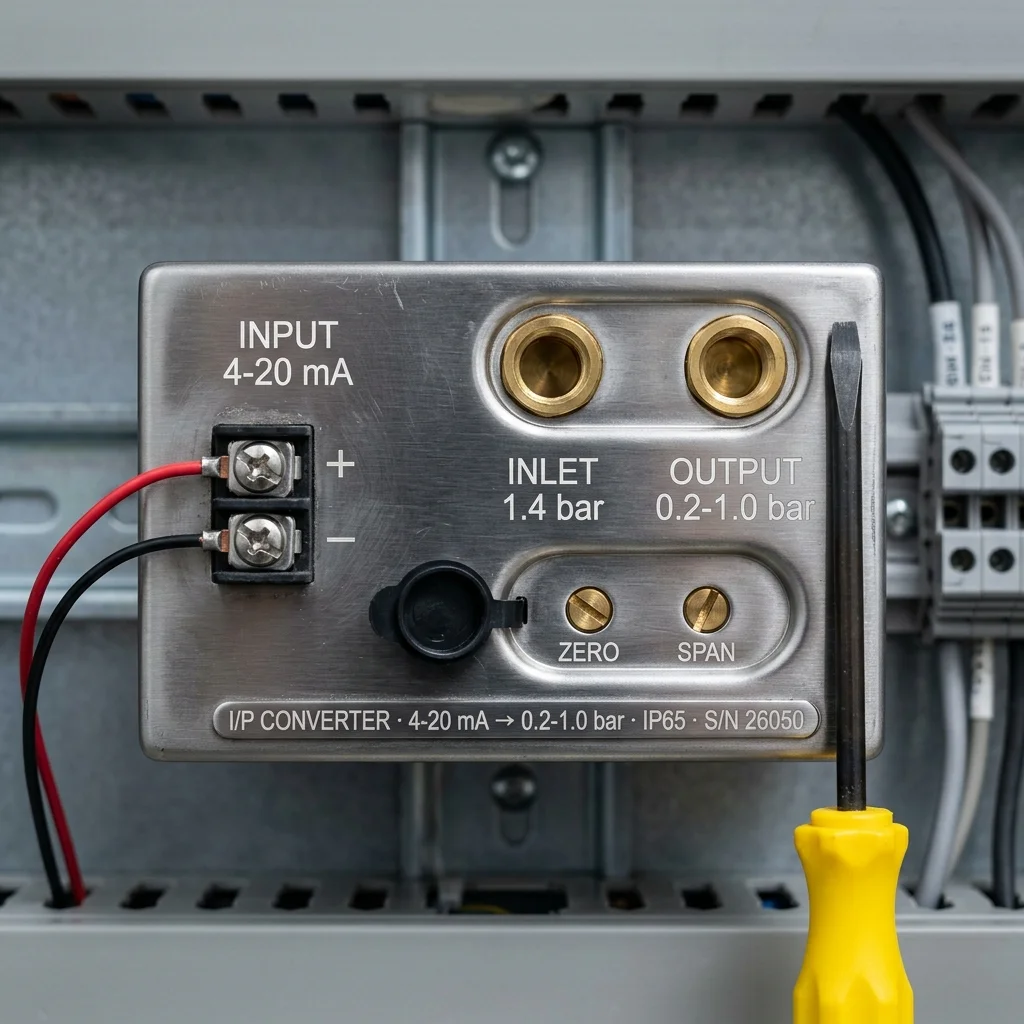

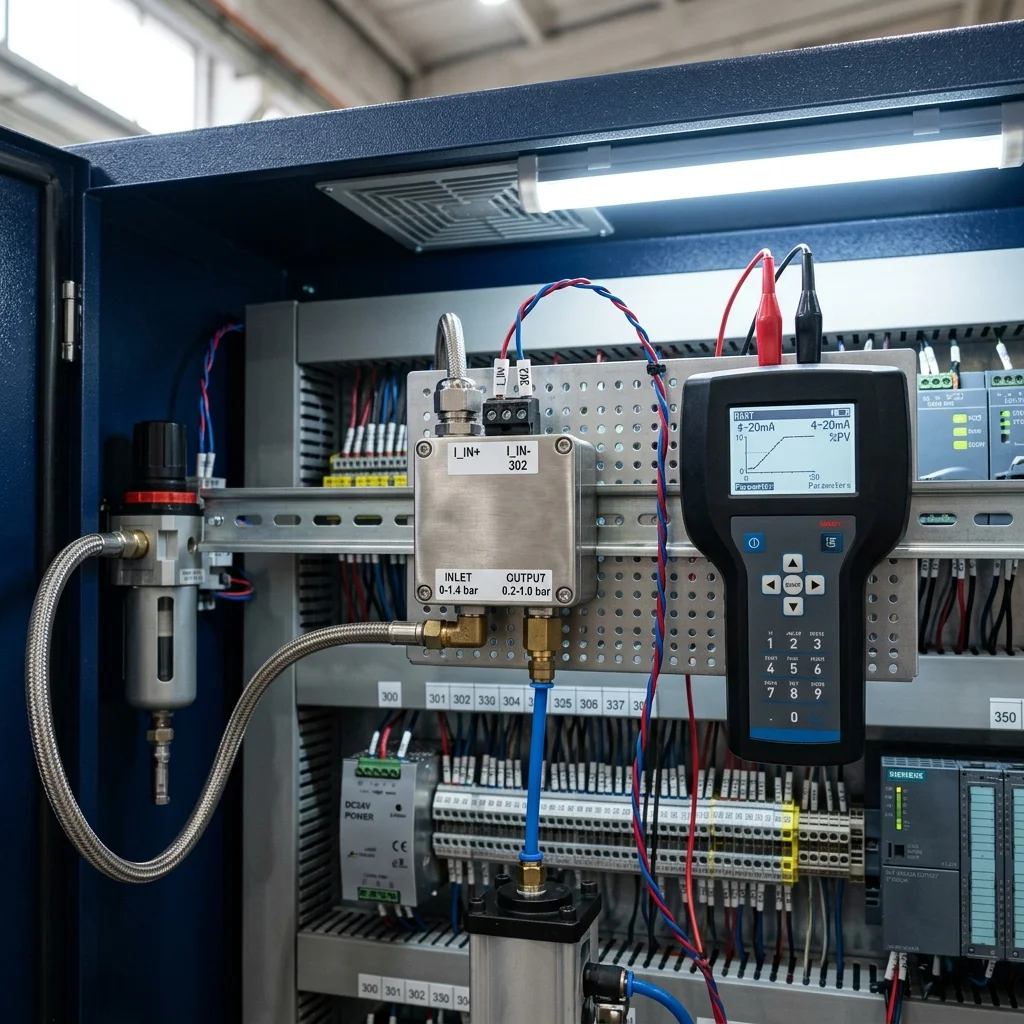

1. Установите И/П на DIN-рейку в шкафу КИПиА или на кронштейн рядом с приводом. Корпус должен иметь степень защиты IP65 для цеха или IP66 для атмосферы с пылью и влагой.
2. Подключите воздух питания: возьмите чистую линию 6 бар, поставьте персональный фильтр 5 мкм и регулятор давления, отстройте 1,4 бар по манометру. Подайте на штуцер «Supply» через цанговый фитинг 6×4 или резьбовое G1/4. Собственный расход воздуха питания — примерно 2-15 нл/мин (зависит от модели), значение указано в паспорте.
3. Подключите токовую петлю: «+» от аналогового выхода ПЛК на клемму «+» И/П, «−» через токоизмерительный шунт обратно на «−» ПЛК (петлевое питание). Если ПЛК не имеет собственного источника петли, поставьте отдельный блок питания DC24V в разрыв.
4. Подключите выход «Output» к управляющему входу пневмопривода через медную трубку 6×4 или PU-трубку с резьбовым штуцером. Линию от И/П до привода делайте как можно короче: с ростом длины растёт запаздывание сигнала, для быстрых контуров это критично.
5. Проведите калибровку: подайте 4 mA — на выходе должно быть 0,2 бар, подайте 20 mA — на выходе 1,0 бар. При необходимости отрегулируйте винтами «нуль» и «диапазон». См. предыдущий раздел.
6. Проведите функциональный тест: задайте с ПЛК уставку, наблюдайте за реакцией клапана. Проверьте время хода привода на полный ход (зависит от объёма привода и расхода И/П, сравните с требованием контура). Сравните фактическое положение клапана с заданным.

Какие типичные модели И/П преобразователей бывают?

листайте таблицу вбок →

Какие типичные ошибки бывают при монтаже и эксплуатации?

• Перепутали EP и PE. EP — на входе ток, на выходе воздух (наш И/П преобразователь). PE — на входе воздух, на выходе ток (датчик давления). Если поставить в цепь PE вместо EP, схема просто не будет работать — направление преобразования обратное.
• Не поставили фильтр на линии воздуха питания. Сопло внутри И/П имеет диаметр порядка долей миллиметра. Любая пылинка или капля масла из магистрали быстро выводит его из строя. Персональный фильтр 5 мкм обязателен.
• Подали избыточное давление питания. Давление питания И/П задано в паспорте (типично 1,4 бар, допустимый предел у разных моделей разный). Подача 6 бар прямо из магистрали без регулятора может повредить пневмокаскад. Регулятор давления с манометром между линией и И/П — обязательный элемент схемы.
• Сигнальные провода в одной трассе с силовыми. Токовая петля 4-20 mA подвержена помехам от частотных преобразователей и электродвигателей. Кабель должен быть экранированный витая пара, проложенный отдельно от силовых линий на расстоянии не менее 200 мм или в отдельном лотке.
• Игнорируют дрейф нуля. При перепадах температуры в шкафу КИПиА от +10 до +40 °C нулевая точка И/П может уйти на 0,02-0,04 бар. Калибровку проводят с периодичностью из регламента предприятия, обычно раз в 6-12 месяцев.
• Не учитывают воздухопотребление. Группа из 10 И/П потребляет примерно 20-150 нл/мин из общей магистрали 1,4 бар. Если её диаметр недостаточен — давление просаживается, и все приборы дают одновременную ошибку. Расчёт расхода — по формуле расхода воздуха пневмосистемы с запасом 30 % или сразу в калькуляторе расхода воздуха.
• Полагаются на И/П как на основной элемент точности. Без обратной связи по положению трение в сальнике не компенсируется, мёртвая зона может достигать порядка 5 % хода. Если требуется ±0,5 %, в схему нужен полноценный позиционер с датчиком хода штока, а И/П — лишь промежуточный преобразователь.

Подобрать по теме

Какие материалы пригодятся ещё?

• Как откалибровать позиционер с И/П преобразователем
• Электропневматический позиционер пневмопривода
• Пневмораспределитель 5/2: схема подключения
• Расчёт расхода воздуха пневмосистемы
• Что такое нл/мин: нормальный расход
• Регуляторы давления для пневмосистем
• Калькулятор экономии сжатого воздуха

Какие вопросы чаще всего задают про И/П преобразователи?

Чем И/П преобразователь отличается от позиционера пневмопривода?

И/П преобразователь — простое промежуточное звено: преобразует ток 4-20 mA в давление 0,2-1,0 бар без обратной связи. Позиционер — более сложное устройство, которое не только преобразует сигнал, но и сравнивает заданное положение с фактическим (через датчик хода штока) и подаёт коррекцию. Без позиционера мёртвая зона из-за трения в сальнике может достигать порядка 5 % хода, с позиционером точность порядка ±0,5 % (по паспорту). Часто в позиционер встроен И/П-вход, и отдельный преобразователь не нужен.

Какое давление воздуха питания нужно для И/П преобразователя?

Стандартное давление питания для И/П серии 4-20 mA → 0,2-1,0 бар — 1,4-1,6 бар. Это давление подаётся через персональный регулятор давления с фильтром 5 мкм с общей магистрали 6 бар. Превышать паспортный предел нельзя — он у разных моделей свой. Для расширенных моделей с выходом 0-6 бар питание уже 8 бар, но это редкие исполнения.

Можно ли подключить И/П преобразователь без HART-протокола?

Да, базовая работа И/П строится на аналоговом сигнале 4-20 mA, HART — это дополнительный цифровой канал поверх токовой петли. Без HART устройство работает в стандартном режиме «ток в давление», и для большинства задач котельных, теплосетей, пищевой промышленности этого достаточно. HART нужен в нефтехимии, газодобыче и других ответственных производствах с удалёнными от АСУТП приборами.

Как долго служит И/П преобразователь?

При правильном питании воздуха через фильтр 5 мкм и без перепадов температуры срок службы большой, без фильтра сопло засоряется быстро — ресурс конкретной модели смотрите в паспорте. Калибровку проводят по регламенту предприятия, обычно раз в 6-12 месяцев, и после капремонта системы. Признаки износа: рост нелинейности шкалы выше ±2 %, дрейф нуля больше 0,03 бар после прогрева, скачки давления на выходе при стабильном входном токе.

Можно ли поставить два И/П параллельно для резервирования?

Технически да, но схема нестандартная. Обычно резервирование делают на уровне ПЛК (два контроллера → один И/П) или на уровне позиционера (два позиционера на одном приводе с автопереключением). Параллельное подключение двух И/П на один привод нельзя сделать простым соединением выходов: нужен переключающий клапан или реле выбора сигнала, и точность при этом теряется. В ответственных контурах применяют резервные И/П с автоматической диагностикой и переключением.

Что делать, если на выходе И/П давление не доходит до 1,0 бар при 20 mA?

Три причины. Первая — низкое давление питания (норма 1,4 бар, проверьте манометр на регуляторе фильтра). Вторая — засорён узел сопло-заслонка или дроссель питания из-за плохого фильтра: чистка только по инструкции производителя, неразборный модуль заменяют. Керосин и масло внутрь не допускайте — масло само выводит узел из строя. Третья — ушёл винт «диапазон» (span), нужна повторная калибровка по шкале 4-20 mA → 0,2-1,0 бар. Если после всех проверок проблема не уходит — преобразователь подлежит замене.
