Калибровка zero/span позиционера 4-20 мА: пошаговая методика

Шаг калибровки позиционера 4–20 мА	Действие
1. Zero	подать 4 мА от калибратора и установить позицию штока 0 % (обычно «полностью закрыто»)
2. Span	подать 20 мА и установить позицию 100 % («полностью открыто»)
3. Линейность	проверить на промежуточных значениях 8, 12 и 16 мА

Процедура занимает 10–15 минут и требует калибратора токового сигнала; допуск после калибровки задаёт паспорт позиционера. Позиционеры в нашем каталоге есть (IP8000 / IP8100, см. ниже); серия YT — клапан управления пневмоприводом, калибровке zero/span не подлежит.

Позиционеры в каталоге: электропневматический позиционер IP8000 / IP8100 — от 191 340 ₸, регуляторы AR — от 3 000 ₸. Исполнение подтверждаем по коду или паспорту привода.

После монтажа электропневматического позиционера с входом 4-20 мА на регулирующий клапан нужна калибровка zero/span — без неё положение штока (или вала) не соответствует сигналу с АСУ ТП: например, при 4 мА клапан остаётся приоткрытым, а при 20 мА не доходит до полного открытия.

Вступление полностью

Процедура занимает 10-15 минут у опытного наладчика, требует калибратора токового сигнала и опционально HART-коммуникатора. В статье — пошаговая методика, иллюстративный пример «до и после», расчёт отклонения позиционирования в процентах от полной шкалы FS и пять типовых ошибок. Важно: позиционеры в нашем каталоге есть (IP8000 / IP8100). Серия YT — по листу завода клапан управления пневмоприводом одно-/двустороннего действия, а не позиционер: входного сигнала 3–15 psi и класса линейности у неё нет, калибровке zero/span она не подлежит. Серия YT — по листу завода клапан управления пневмоприводом одно-/двустороннего действия, а не позиционер: входного сигнала 3–15 psi и класса линейности у неё нет, калибровке zero/span она не подлежит.

Содержание статьи (11 разделов)

1. Как откалибровать zero/span за 10 минут?
2. Какое оборудование нужно для подготовки?
3. Как пошагово провести калибровку zero/span?
4. Как откалибровать удалённо через HART-коммуникатор?
5. Как откалибровать пневматический вход 3–15 psi?
6. Как выглядит осциллограмма до и после калибровки?
7. Какие 5 ошибок чаще всего допускают при калибровке?
8. Какие материалы пригодятся ещё?
9. Как подобрать товар в каталоге?
10. Какие разделы и серии подходят к теме?
11. Какие вопросы чаще всего задают про калибровку позиционера?

Как откалибровать zero/span за 10 минут?

Калибровка позиционера 4-20 mA сводится к трём действиям: (1) подать тестовый сигнал 4 мА от калибратора и установить позицию штока 0% (zero, обычно «полностью закрыто»), (2) подать 20 мА и установить позицию 100% (span, «полностью открыто»), (3) проверить линейность на промежуточных значениях 8/12/16 мА. Регулировка делается либо локально потенциометрами или кнопками ZERO/SPAN на корпусе (DIP-переключатели, как правило, задают режим — прямое/реверсное действие, характеристику, split-range, а не сами точки zero и span), либо удалённо через HART-коммуникатор (Emerson 475, Siemens HART Modem). Допуск после калибровки задаёт паспорт позиционера: часто 0.5-1% FS (Full Scale). Ориентир 0.5% FS в этой статье — типичное значение для электропневматических позиционеров, а не общая норма. Сам стандарт IEC 60534-4 регламентирует приёмо-сдаточные испытания клапана (проверку хода, мёртвой зоны и гистерезиса), а не классы точности позиционирования.

Оборудование: калибратор токового сигнала с диапазоном 4-20 мА (например, Fluke 705), мультиметр для контроля напряжения питания (24 В DC), HART-коммуникатор для удалённой настройки (опционально), манометры на входе и выходе пневмопривода 0-10 бар, секундомер. Время процедуры на один клапан — ориентировочно 10-15 минут опытным наладчиком, дольше у новичка. Если калибровка делается на смонтированной системе под давлением — обязательно вентилирование пневмолинии до начала работ, иначе шток может неожиданно двинуться при первой подаче сигнала. Подробно про конструкцию позиционера — в статье электропневматический позиционер: устройство и применение.

Какое оборудование нужно для подготовки?

Перед началом калибровки соберите минимальный комплект инструментов. (1) Калибратор тока 4-20 мА с точностью не хуже ±0.05% FS — обычная мультиметровая «крутилка» не подойдёт, нужен именно источник стабилизированного тока. (2) Питание позиционера: большинство электропневматических позиционеров, в том числе HART, питаются от самой токовой петли (двухпроводное включение) и отдельные 24 В им не нужны. Калибратор в режиме «источник тока» питает петлю сам; в режиме «приёмник/имитатор» нужен внешний источник 24 В DC. Для связи по HART в петле должно быть не менее 230 Ом (обычно ставят 250 Ом): у части калибраторов резистор встроен, иначе добавьте его. Отдельное питание нужно только позиционерам с трёх- или четырёхпроводным включением — смотрите паспорт. (3) Подача воздуха питания на вход Supply позиционера через блок подготовки (фильтр-регулятор без маслораспылителя): давление — по паспорту позиционера и не ниже верхней границы пружинного диапазона привода с запасом; без него привод не сдвинется. (4) Мультиметр для контроля напряжения. (5) HART-коммуникатор Emerson 475 или Siemens SIMATIC PDM с HART Modem для удалённой настройки. (6) Манометры до и после позиционера 0-10 бар для контроля выходного давления на пневмопривод.

Подготовка площадки. Снимите давление с пневмопривода через стравливающий вентиль на ФРЛ. Убедитесь, что регулирующий клапан в безопасном положении (для нормально-закрытого — закрыт, для нормально-открытого — открыт). Отключите контур регулирования в АСУ ТП — переведите контроллер в режим «ручной» или вообще отсоедините токовый сигнал от позиционера. Установите механический указатель хода в нулевую позицию (если есть штатная шкала на штоке). Только после этого можно подать пневмопитание и начать калибровку. Если калибровка делается на смонтированной системе под давлением технологической среды — обязательно согласование с оператором смены и оформление наряда на работу.

Как пошагово провести калибровку zero/span?

Шаг 1. Подача 4 мА — установка zero. Подключите калибратор тока к входным клеммам сигнала позиционера (по маркировке позиционера — клеммы входного сигнала «+» и «−»). Установите выходной ток калибратора точно 4.000 мА (при необходимости проконтролируйте эталонным миллиамперметром не хуже калибратора по точности — обычный мультиметр в разрыв петли вносит собственную погрешность). Подайте пневмопитание по паспорту на вход Supply. Дождитесь стабилизации штока (5-10 секунд) и проверьте его положение по штатному указателю хода. Если шток не в нулевой позиции (отклонение больше допуска, например более 0.5%) — поверните потенциометр ZERO на корпусе позиционера или передайте команду «SET ZERO» через HART-коммуникатор. Шток должен встать ровно в положение 0% (для нормально-закрытого клапана — полное закрытие без избыточного прижима). Зафиксируйте показание на шкале хода. Линию выполняют пневмотрубкой — трубка PU, от 90 ₸.

Шаг 2. Подача 20 мА — установка span. Без отключения позиционера переключите калибратор на выходной ток 20.000 мА. Дождитесь стабилизации штока (5-10 секунд). Проверьте, что шток встал в положение 100% (полное открытие). Если отклонение больше допуска — поверните потенциометр SPAN или передайте команду «SET SPAN» через HART. Zero и span на аналоговых позиционерах влияют друг на друга: после подстройки вернитесь к 4 мА, затем снова к 20 мА, пока обе точки не уложатся в допуск. Важно: при настройке span обязательно проверьте, чтобы шток дошёл до механического упора верхнего положения, но не упирался в него с избыточным усилием — это приведёт к повышенному износу седла клапана. Многие позиционеры имеют команду автоматической калибровки хода («Auto Stroke»/«Auto Calibration»): позиционер сам находит крайние положения и запоминает ход, при этом входной сигнал 4 и 20 мА от калибратора не используется. После неё всё равно проверьте точки 4 и 20 мА.

Шаг 3. Проверка линейности на 8/12/16 мА. После установки zero и span проверьте, как позиционер работает в промежуточных точках. Подайте последовательно 8 мА (должно соответствовать 25% хода), 12 мА (50%), 16 мА (75%). Замерьте фактическое положение штока на каждой точке. Допуск — по паспорту позиционера: часто 0.5-1% FS. IEC 60534-4 описывает приёмо-сдаточные испытания регулирующих клапанов, в том числе мёртвую зону и гистерезис; допуски задаёт изготовитель клапана или заказчик. Если отклонение в какой-то точке больше допуска — это нелинейность или люфт: проверьте механику обратной связи (рычаг, кулачок, датчик положения), состояние пилотного клапана позиционера и трение в приводе.

листайте таблицу вбок →

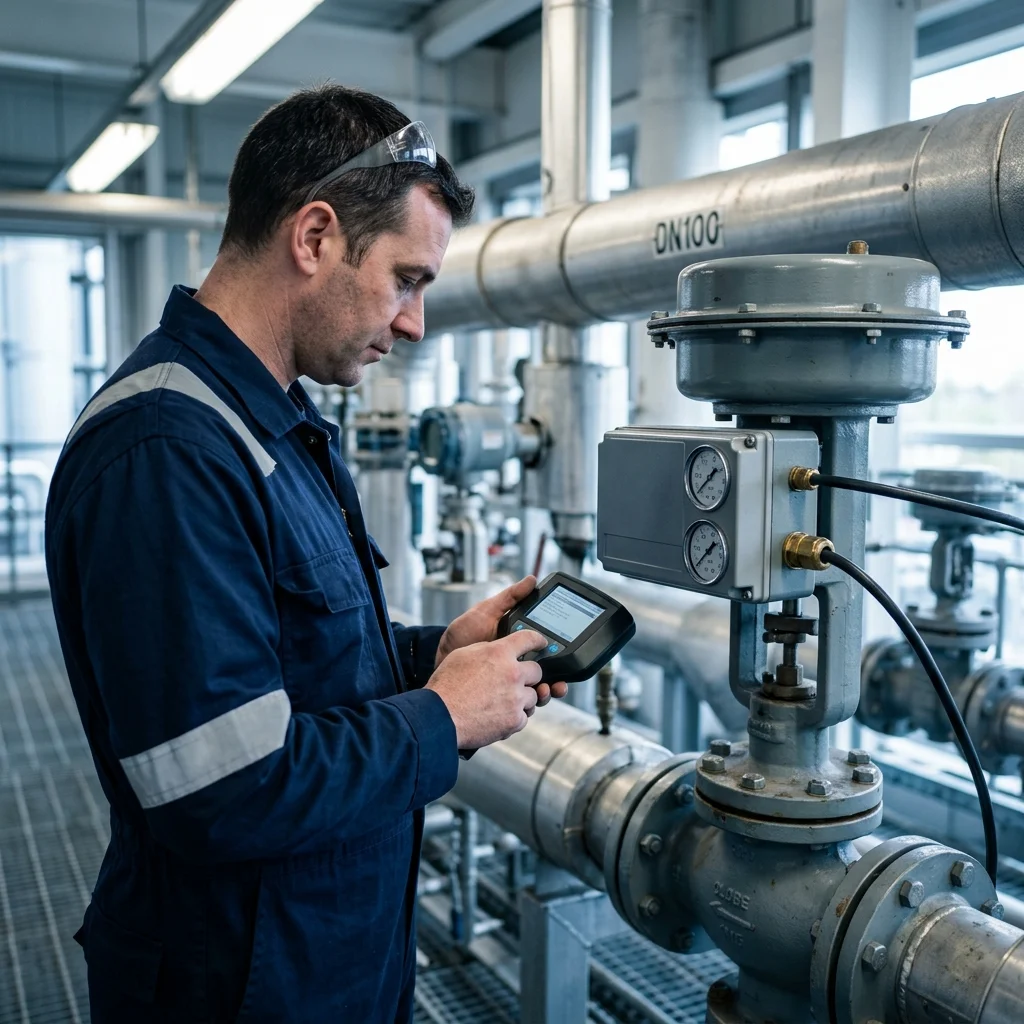

Как откалибровать удалённо через HART-коммуникатор?

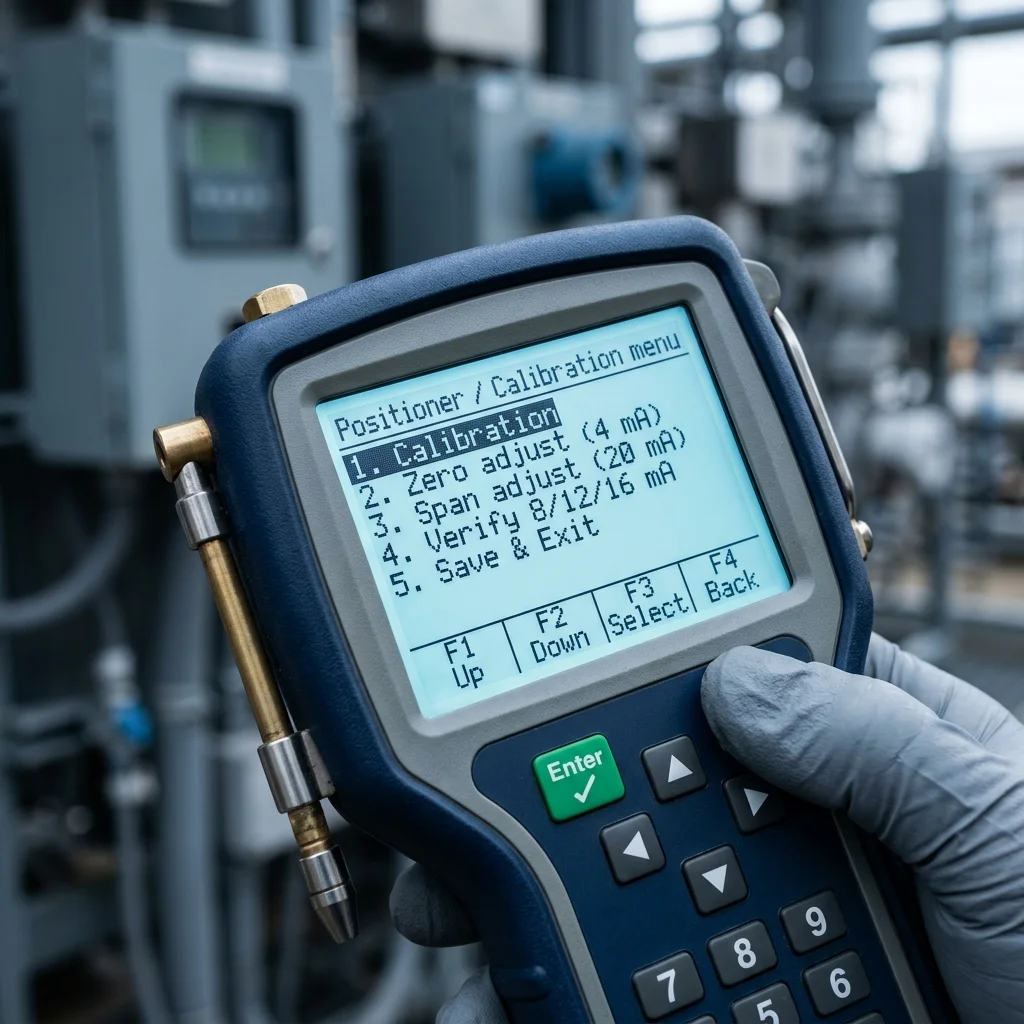

HART-протокол (Highway Addressable Remote Transducer) — это цифровой протокол связи поверх токовой петли 4-20 мА. Через него можно настраивать позиционер не подходя к нему — с пульта оператора на щите управления или с ноутбука через HART-модем. Это особенно полезно, если позиционер установлен в труднодоступном месте (на высоте, в загазованной зоне, в холодильной камере).

Стандартные HART-команды для калибровки. Набор команд зависит от изготовителя и описания устройства (DD), названия у разных позиционеров различаются. Типичные функции: (1) калибровка входного сигнала (Input Signal Trim) — привязка измеренных 4 и 20 мА к внутренним значениям; (2) калибровка датчика положения (Travel/Position Sensor Calibration); (3) задание рабочего диапазона сигнала (по умолчанию 4-20 мА; при split-range один сигнал делят между двумя клапанами: первый работает на 4-12 мА, второй — на 12-20 мА); (4) автоматическая калибровка хода (Auto Stroke/Auto Calibration): позиционер сам перемещает шток между крайними положениями, замеряет ход и записывает значения в память; входной сигнал от калибратора она не использует. Автоматическая калибровка работает только если шток свободно ходит по всему диапазону без механических препятствий. Команда «D/A Trim» относится к преобразователям с аналоговым выходом, а не к позиционерам.

Преимущества HART-калибровки перед локальной. Настройка воспроизводимее (цифровое задание против аналогового потенциометра), процедура документируется в журнале коммуникатора (отчёт можно выгрузить в PDF и приложить к акту наладки), нет необходимости открывать корпус позиционера в полевых условиях (что важно при IP65/67 и взрывозащищённых исполнениях). Недостаток — стоимость HART-коммуникатора (это дорогой прибор), поэтому на небольших объектах с 3-5 позиционерами часто проще калибровать на месте потенциометрами или кнопками. Связанная тема — преобразование сигнала И/П (ток в давление), разобрана в материале И/П-преобразователь 4-20 mA: подключение.

Как откалибровать пневматический вход 3–15 psi?

У пневматического позиционера входной сигнал — 0,02–0,1 МПа (3–15 psi), электрического входа 4–20 мА нет; для такого сигнала перед позиционером ставят И/П-преобразователь (ток → давление). Соответствие: 4 мА ↔ 0,02 МПа (0%), 12 мА ↔ 0,06 МПа (50%), 20 мА ↔ 0,1 МПа (100%); то есть давление сигнала = 0,02 + 0,005 × (I − 4) МПа, где I в мА (точно 3 psi = 20,7 кПа, 15 psi = 103,4 кПа; 0,02-0,1 МПа — округлённая запись, диапазон уточняйте по паспорту). Калибровка zero/span у такого позиционера выполняется теми же шагами, но точки задают давлением сигнала от точного регулятора и эталонного манометра: 0,02 МПа — zero, 0,1 МПа — span, затем 0,04 / 0,06 / 0,08 МПа (25 / 50 / 75%). Порт YT в каталоге завода WAAL указан размером 1/4 (YT-400S, YT-405S), 3/8 (YT-430S) и 1/2 (YT-420S), резьба порта у нашего изделия — G (ISO 228, цилиндрическая); у импортных позиционеров встречаются PT (коническая, аналог ISO 7) и NPT. Не смешивайте их: профиль резьбы у NPT 60°, у G и PT 55°, шаги различаются, соединение «G с NPT» не герметично.

Как выглядит осциллограмма до и после калибровки?

ДО

Без калибровки

+5,2 %

отклонение zero (сигнал 4 мА), условный пример

10 мин

ПОСЛЕ

После zero/span

+0,2 %

в допуске ±0,5 % FS

Ниже — условный пример (не измерения на конкретном клапане), показывающий, как выглядят ошибки zero и span до и после калибровки. До калибровки при 4 мА шток стоит на +5.2% хода (ошибка zero), а при 20 мА доходит только до 96.2% (ошибка span −3.8%); после калибровки те же точки дают +0.2% и 99.9%. Проверять положение можно по указателю хода, а не осциллографом.

листайте таблицу вбок →

Оценка суммарного отклонения позиционирования (среднеквадратичное сложение независимых составляющих): ΔX = √(ΔX_zero² + ΔX_span² + ΔX_linearity²), где составляющие — отклонения в процентах от полной шкалы FS. Для примера из таблицы до калибровки: √(5.2² + 3.8² + 1.7²) ≈ 6.7%; после: √(0.2² + 0.1² + 0.3²) ≈ 0.37%. Если каждая составляющая укладывается в допуск ±0.5%, суммарное значение не превысит √3 × 0.5 ≈ 0.87% FS; для другого допуска пересчитайте. Если получается больше — повторите калибровку с более точным калибратором или проверьте сам позиционер (люфт, трение, загрязнение пилотного клапана). К портам трубку подключают цанговым фитингом — фитинг PC, от 240 ₸.

Какие 5 ошибок чаще всего допускают при калибровке?

Ошибка 1. Грязный пилотный клапан позиционера. Если в питающей линии идут пыль или масляный туман — внутренний пилотный клапан позиционера загрязняется, и пневматический выходной сигнал перестаёт следовать электрическому. Симптом: при подаче 12 мА шток встаёт сначала на 60%, потом «доползает» до 50% за 3-5 секунд. Решение: по инструкции изготовителя разобрать пилотный узел, промыть изопропиловым спиртом, продуть сжатым воздухом (вскрытие корпуса может повлиять на гарантию). Профилактика: чистый сухой воздух без масла и тонкий фильтр (тонкость — по паспорту позиционера, часто 5 мкм) перед позиционером; маслораспылитель перед позиционером не ставят.

Ошибка 2. Реверс zero/span. При первой настройке наладчик путает направление: для нормально-закрытого клапана задаёт «4 мА = 100% открыто» вместо «4 мА = 0% закрыто». В результате клапан работает «наоборот»: на минимальном сигнале с АСУ ТП открывается полностью, на максимальном закрывается. Проверка: всегда сверяйте логику с проектной документацией контура регулирования. Большинство позиционеров имеют DIP-переключатель «Direct/Reverse» (прямое/реверсное действие), он должен соответствовать типу действия клапана.

Ошибка 3. Забыли вентилировать пневмолинию. На смонтированной системе под рабочим давлением питания при первой подаче сигнала 20 мА шток резко двинется в крайнее положение, что может привести к гидроудару на технологической линии или повреждению седла клапана. Всегда стравливайте давление с пневмопривода до калибровки или начинайте с сигнала, соответствующего текущему положению клапана.

Ошибка 4. Неверная единица сигнала. Многие калибраторы переключаются между режимами «вольты» и «миллиамперы». Если подать напряжение вместо тока на вход позиционера, входные цепи могут выйти из строя (сопротивление 250 Ом — это обычно нагрузочный резистор для HART, а не входное сопротивление позиционера). Перед подключением всегда проверяйте режим калибратора и полярность.

Ошибка 5. Помехи и плохое заземление. Наводки на длинный токовый кабель, незаземлённый экран и плохой контакт на клеммах могут давать дрейф показаний: ток 4.000 мА, но положение штока «плавает». Для справки: 50-100 мкА — это 0.3-0.6% от диапазона 16 мА. Решение: экранированный кабель с заземлением экрана с одной стороны, проверка затяжки клемм, при работе на стенде — общее заземление оборудования.

Подобрать по теме

Какие материалы пригодятся ещё?

• Электропневматический позиционер: устройство и применение
• И/П-преобразователь 4-20 mA: подключение и схемы
• Подключение пневмоцилиндра к пневмосистеме
• Диагностика отказа электромагнитного клапана
• Автоматизация процессов с помощью пневматики
• Калькулятор подбора Kv/Cv клапана

Как подобрать товар в каталоге?

листайте таблицу вбок →

Какие разделы и серии подходят к теме?

Разделы каталога и страницы серий по теме статьи: Пневматические распределители.

Какие вопросы чаще всего задают про калибровку позиционера?

Как часто нужно калибровать электропневматический позиционер?

Интервал задаёт регламент предприятия и рекомендации изготовителя; часто это раз в 12 месяцев в составе планового ТО. Внеплановая — после ремонта, замены пилотного клапана, удара по корпусу или перегрузки штока на механический упор. Если в АСУ ТП устойчиво видна ошибка регулирования, проверьте калибровку, даже если плановый срок не подошёл.

Можно ли калибровать позиционер без HART-коммуникатора?

Да. Большинство моделей имеют локальную регулировку потенциометрами или кнопками ZERO/SPAN на корпусе. Процедура та же — подача 4 мА и установка нуля, подача 20 мА и установка span. Отличие — в воспроизводимости настройки и в том, что автоматической документации калибровки нет. Точность зависит от модели позиционера и калибратора.

Что делать, если после калибровки шток дёргается?

Дёрганье штока (hunting, цикличные колебания позиции на 0.5-2%) — признак повышенного коэффициента усиления контура обратной связи. Уменьшите коэффициент усиления (Gain) через HART или потенциометром/настройкой на корпусе — направление и шаг зависят от модели, смотрите инструкцию. Также проверьте чистоту пилотного клапана и стабильность давления питания.

Калибратор 4-20 мА показывает 4.05 мА вместо 4.000 — это нормально?

Допустимая погрешность калибратора 0.05% FS (от диапазона 16 мА) = 0.008 мА, то есть 4.05 мА — это уже отклонение 0.3%. Сначала проверьте показание эталоном: расхождение может быть в самом калибраторе или в измерителе. Калибратор сам нуждается в поверке — отдайте его в метрологическую службу или приобретите новый с точностью 0.02-0.05%. Калибровать позиционер прибором с большей погрешностью, чем требуемая точность позиционирования, бессмысленно.

Зачем нужны 4 мА, а не 0 мА в качестве нуля?

Сигнал 4-20 мА используется вместо 0-20 мА по двум причинам. Во-первых, «живой ноль» (live zero): ток ниже 3,6 мА (рекомендация NAMUR NE 43) или его отсутствие означает обрыв линии или отказ, а не «нулевой» сигнал. Во-вторых, минимальные 4 мА питают двухпроводной прибор прямо от петли, без отдельного питания.

Можно ли откалибровать позиционер без подачи технологической среды?

Желательно. Калибровку лучше делать «на сухую» — только с пневматическим питанием на позиционер, без давления технологической среды на клапане: движение штока при калибровке может привести к выбросу продукта. Если калибровка на действующей установке неизбежна, нужны согласование с оператором и наряд-допуск; обычно её совмещают с остановом на ТО.
