Трубка пневматическая армированная (JPU)
Фитинг прямой трубка-трубка (большой Ø) WAALPC JPU, Ø 0850/1060/1065/1280/1410/1612 мм.
Армированная полиуретановая трубка WAALPC серии JPU

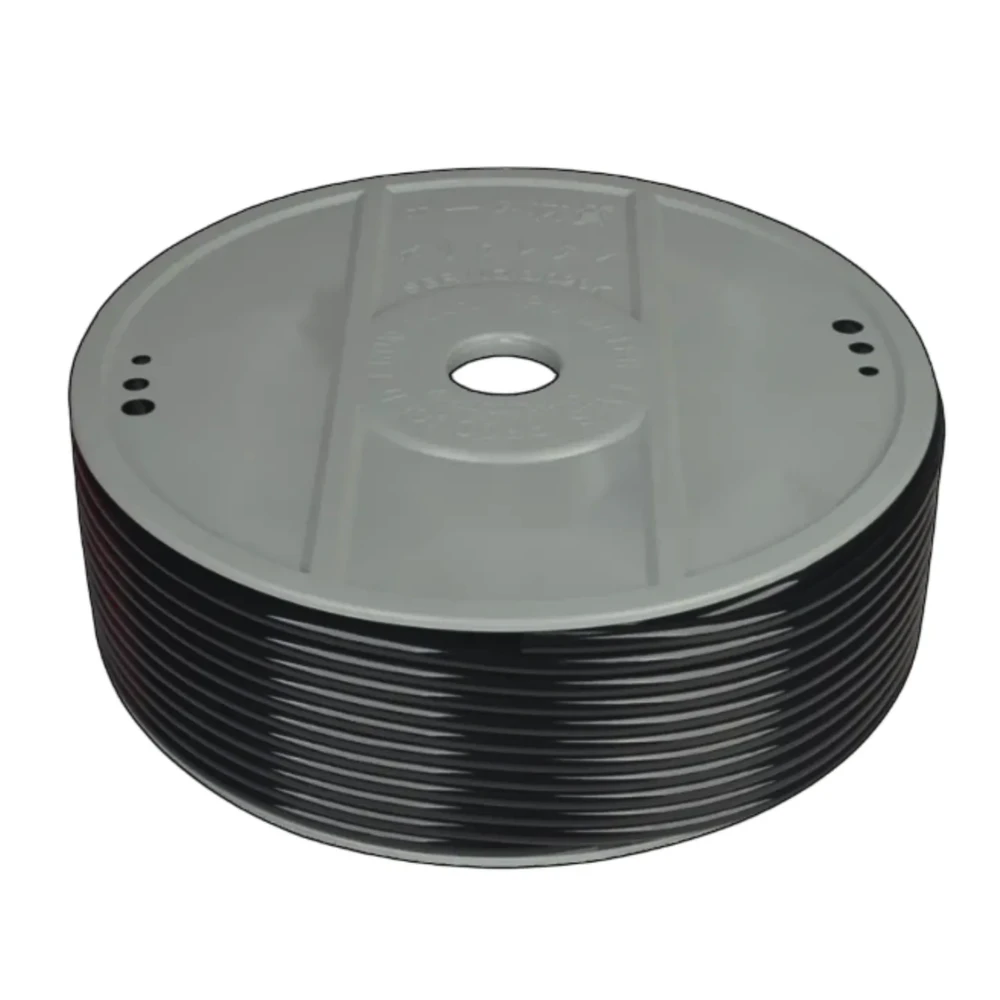

Армированная пневматическая трубка WAALPC серии JPU — полиуретан с встроенной полиэфирной оплёткой. Выдерживает в 2 раза большее давление чем стандартный PU (до 20 бар vs 10 бар), сохраняя гибкость. Применяется в магистралях высокого давления, нагруженных участках, гидро-пневматических узлах.
Аналоги в линейках производителей
- серии PUN-H-S, PUN-V0-S — армированная полиуретановая
- серии TRBU, TRB — армированный полиуретан high-pressure
- TPR, TRPN — reinforced polyurethane
- серии TPU-R, JPU — китайский премиум-бренд
- Pisco UB-W — японская армированная серия
Типоразмеры
| Артикул | Размер | Применение | европейский 25-S |
|---|---|---|---|
| JPU1065 | 10×6 мм | Гидро-пневматика, охлаждение оборудования | PUN-H-10×2-S |
| JPU1280 | 12×8 мм | Главные магистрали 12-15 бар | PUN-H-12×2-S |
| JPU1410 | 14×10 мм | Магистрали 16-18 бар, передача давления | PUN-H-14×2-S |
| JPU1612 | 16×12 мм | Большие магистрали, экстремальные нагрузки | PUN-H-16×2-S |
Технические характеристики
- Материал: полиуретан TPU 95A + полиэфирная армирующая оплётка
- Рабочее давление: до 20 бар (2.0 МПа)
- Давление разрыва: 60 бар (6.0 МПа) — запас прочности 3×
- Температурный диапазон: −20…+80°C
- Минимальный радиус изгиба: 5× наружный диаметр (например для Ø8 — 40 мм)
- Цвет: натуральный полупрозрачный (видна оплётка)
- Длина бухты: 100 м
- Стандарты: DIN 73378, ISO 28456
Когда выбирать JPU вместо PU
- Высокое давление (12-18 бар) — JPU держит, PU только до 10 бар
- Защита от пережима — оплётка не даёт сдавить трубку при наступании, ударе
- Многократные перегибы — на подвижных машинах, манипуляторах
- Длинные магистрали >20 м — лучше выдерживает потери и пульсации
Совместимость с фитингами
JPU работает со всеми стандартными цанговыми фитингами того же внешнего диаметра, что и PU. Из-за армирующей оплётки рекомендуется использовать фитинги PLF или PCF с увеличенным захватом.
Связанные материалы
- Сравнение PU, PA, PE и армированных трубок
- Калькулятор потерь давления
- Обычная PU без армирования — для давлений до 10 бар
Подбор трубки JPU за 3 шага с инструментами
Шаг 1. Определите расход воздуха. Калькулятор расхода — введите диаметр цилиндра, ход и частоту циклов.
Шаг 2. Подберите диаметр. Калькулятор потерь давления — введите длину магистрали и расход. Допустимое падение давления — не более 0.5 бар на 10 м.
Шаг 3. Подберите фитинги. Подбор фитинга — укажите наружный диаметр трубки + резьбу порта.
Дополнительно: усилие цилиндра, скорость штока, объём ресивера, подбор клапана Cv.
Не уверены? Форма заказа или +7 707 540-71-38 ✉️ info@corneta.kz — инженер подберёт бесплатно за 15 минут.
Какие исполнения входят в серию TJPU?
В серии 5 исполнений. Обозначения ряда: JPU0850, JPU1065, JPU1280, JPU1410, JPU1612. Каждое исполнение — отдельная позиция со своим присоединительным размером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Как подобрать нужное исполнение TJPU?
У трубки смотрят сразу два диаметра: наружный подбирают под посадочный размер цанги фитинга, а внутренний определяет пропускную способность по расходу. Материал, рабочее давление и минимальный радиус изгиба смотрят отдельно в характеристиках каждого исполнения. Монтажную длину планируют с запасом на изгиб — иначе трубку тянет на разрыв прямо в цанге.
Когда поставка и что входит в комплект?
Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы, а не исключение. В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.
Как расшифровать артикул JPU?
Формат: JPU{диаметр трубки}
- JPU — серия
- Диаметр трубки: 8×5 / 10×6.5 / 12×8 / 14×10 / 16×12
Пример: JPU0850
