Автоматический слив конденсата: типы конденсатоотводчиков для пневмосистемы

За сутки работы компрессора 800 нл/мин при влажности 70 % и температуре +25 °C в пневмосистеме выпадает около 15 литров воды (сжатие до 7 бар, охлаждение до 25 °C). Если не сливать конденсат автоматически, со временем в ресивере накапливается слой воды.

Вступление полностью

Дальше — коррозия стенок, выброс воды в магистраль при пиковой нагрузке, ржавчина на штоках цилиндров, отказ распределителей и забитые фильтры БПВ. Ручной слив работает, только если оператор не забывает открывать кран каждую смену. Решение — автоматический конденсатоотводчик, который сбрасывает воду без участия человека. В этой статье инженерная команда CORNETA.KZ разбирает три типа автоматических конденсатоотводчиков: поплавковый, электронный по уровню и таймерный по расписанию. Для каждого типа — принцип работы, схема монтажа, расход воздуха при сбросе, диапазон цен и типовые применения.

Подобрать товар или аналог по коду: введите артикул в подбор аналога или пришлите список кодов на подбор замены импортной пневматики.

Каталог: конденсатоотводчики автоматические — 2 позиции, от 12 300 ₸.

Совместимые аналоги (5)

Содержание статьи (11 разделов)

1. Какой тип конденсатоотводчика нужен для каких задач?
2. Зачем сливать конденсат и что будет при отказе слива?
3. Как работает поплавковый конденсатоотводчик?
4. Как работает электронный конденсатоотводчик по уровню?
5. Как работает таймерный конденсатоотводчик?
6. Как выполнить монтаж и схему обвязки?
7. Как рассчитать количество конденсата для подбора типоразмера?
8. Какие ошибки бывают при подборе и монтаже?
9. Какие материалы пригодятся ещё?
10. Как подобрать товар в каталоге?
11. Какие вопросы чаще всего задают про конденсатоотводчики?

Какой тип конденсатоотводчика нужен для каких задач?

Если коротко — поплавковый ставят везде, где есть бюджет и нужна надёжность без электричества. Электронный по уровню — на ответственных узлах магистрали и в фильтрах БПВ, где нужна высокая герметичность. Таймерный — самое дешёвое решение для нижних точек длинной магистрали и точек слива в цеху с грязной средой.

Сравнение по 4 ключевым параметрам: надёжность — у поплавкового нет электроники, электронный зависит от питания и чистоты датчиков, таймерный страдает от загрязнения клапана. Потери воздуха — электронный по уровню сбрасывает почти только воду, поплавковый при чистом клапане теряет мало, таймерный стравливает воздух при каждом срабатывании, даже без воды. Цена — лидер таймерный, средний поплавковый, дороже электронный. Монтаж — лидер таймерный и поплавковый (только пневматика), сложнее электронный (нужно подключить 220 В или 24 В). Универсальный выбор для нового цеха: поплавковый отводчик на ресивере, автоматический слив конца линии AD402-04 — в конце магистрали, таймерный — на нижних точках магистрали. Для пищевой/фармацевтической промышленности с высокими требованиями к влаге — электронный по уровню на всех ключевых точках.

Подобрать по каталогу

• Фильтры серии AF
• Регуляторы давления серии AR
• Подготовка воздуха
• Фитинги серии PC
• Пневмотрубки и пневмошланги

Зачем сливать конденсат и что будет при отказе слива?

Конденсат образуется при сжатии атмосферного воздуха: компрессор сжимает влажный воздух 1 атм с 70 % влажности до 7-8 атм, при этом влагоёмкость падает в 7-8 раз, и избыточная вода выпадает в виде капель. На каждые 1000 м³ атмосферного воздуха при +25 °C и 70 % влажности после сжатия до 7 бар и охлаждения до той же температуры выпадает около 13 литров конденсата (в 1 м³ было около 16 г воды, после сжатия удерживается около 2,9 г). У маслозаполненных компрессоров в конденсате есть и масло, а также частицы пыли и продукты коррозии.

Если конденсат не удалять — последствия по цепочке: (1) в ресивере накапливается вода, (2) при пиковой нагрузке вода захватывается потоком и улетает в магистраль, (3) вода попадает в БПВ, забивает фильтр, дезактивирует масло в лубрикаторе, (4) ржавчина на штоках цилиндров и в распределителях, (5) короткое замыкание в катушках электромагнитных клапанов при попадании воды на контакты. Потери от ремонта и простоя обычно превышают стоимость автоматических конденсатоотводчиков. Тема общей очистки воздуха разобрана в материале осушитель сжатого воздуха, здесь же фокусируемся на конкретном классе устройств — конденсатоотводчиках.

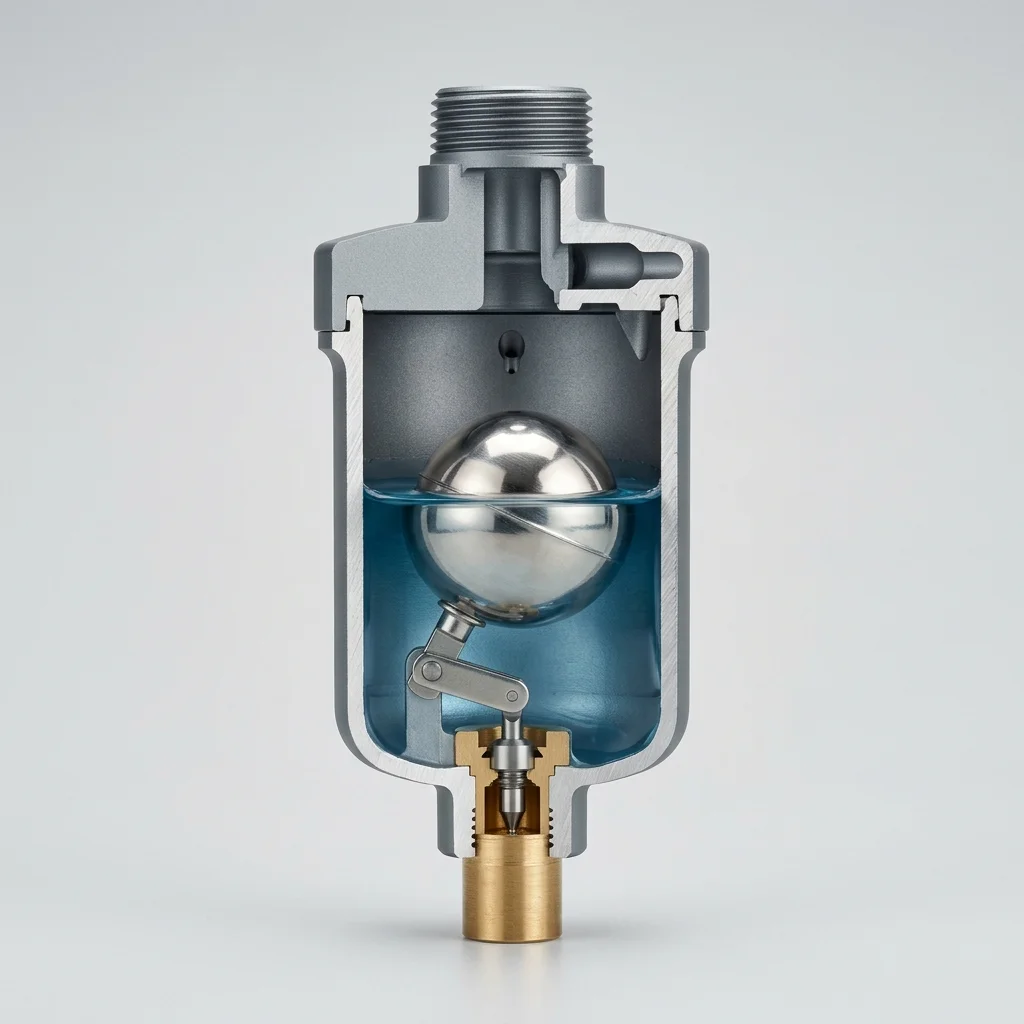

Как работает поплавковый конденсатоотводчик?

Поплавковый — самый распространённый тип. Устройство простое: герметичный корпус с патрубком сверху (вход для конденсата) и выходным клапаном снизу. Внутри плавает поплавок из пластика или нержавеющей стали. Когда уровень воды в корпусе достигает критической отметки, поплавок поднимается и через рычажный механизм открывает выпускной клапан. Вода под давлением магистрали выходит наружу. Когда уровень падает, поплавок опускается и закрывает клапан.

Преимущества: работает без электричества, редко требует обслуживания, не зависит от циклограммы цеха, сбрасывает воду в реальном времени по факту накопления. При чистом седле клапана воздуха теряется мало. Наш AD402-04 по листу завода — автоматический слив конца линии: присоединение G1/2, дренажный выход G3/8, давление 0,2–0,8 МПа; цена 12 300 ₸. Отводчик для нижнего штуцера ресивера подбирают по паспорту под расчётный объём конденсата.

Недостатки: при сильном загрязнении воды (масло, ржавчина, пыль) поплавок может заклинить в открытом положении — это даёт постоянный сброс воздуха и просадку давления в системе. Профилактика — раз в год снимать корпус, чистить поплавок и седло клапана. Для масляных компрессоров с большим выносом масла рекомендуется ставить перед поплавковым конденсатоотводчиком предварительный масло-водоотделитель. Воду из потока перед потребителем снимает фильтр-влагоотделитель, например QSL-08.

листайте таблицу вбок →

Как работает электронный конденсатоотводчик по уровню?

Электронный — самое технологичное решение. В корпусе установлены два ёмкостных или индуктивных датчика, которые отслеживают уровень жидкости. Когда вода достигает верхнего датчика, плата управления открывает соленоидный клапан на выпуске. Вода сбрасывается. Когда уровень падает до нижнего датчика, клапан закрывается. Воздух при этом практически не выходит — клапан закрыт пока в камере есть воздух, открывается только при наличии воды.

Преимущества: минимальные потери воздуха, точная работа, индикация состояния (горит зелёный — норма, красный — отказ датчика или забит выпуск), часто есть тревожный выход для подключения к АСУ ТП.

Недостатки: требует электропитания (220 В переменного тока или 24 В постоянного), поведение при отключении электричества задаёт конструкция клапана — смотрите паспорт (при нормально закрытом клапане слив без питания прекращается), датчики засоряются при сильном загрязнении конденсата маслом, требуют периодической промывки керосином раз в 6-12 месяцев. Подходят для пищевой, фармацевтической, электронной промышленности — где критично отсутствие масляного тумана в воздухе.

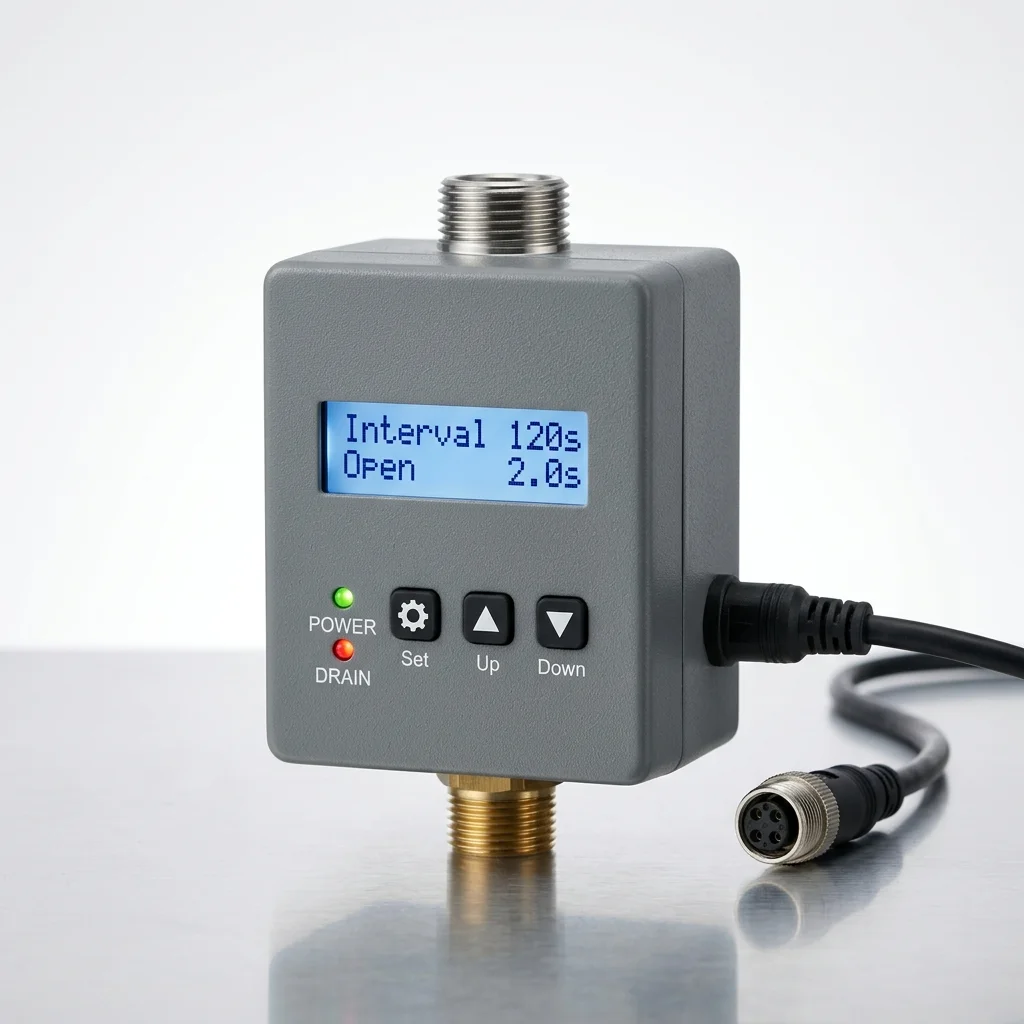

Как работает таймерный конденсатоотводчик?

Таймерный — простейшая электронная конструкция. На корпусе таймер с двумя настройками: интервал между сбросами (обычно 2-30 минут) и длительность сброса (1-10 секунд). Электроника без датчиков уровня — клапан открывается по таймеру независимо от того, есть в корпусе вода или нет. Если воды нет — сбрасывается просто воздух.

Преимущества: самое дешёвое решение, простой монтаж (питание 220 В + воздухопровод), нет датчиков, которые могут засоряться. Подходит для нижних точек длинной магистрали, где конденсат накапливается равномерно, и для влагоотделителей в БПВ.

Недостатки: высокие потери воздуха, потому что таймер срабатывает и в моменты, когда воды нет — фактически выбрасывает чистый воздух. При неправильной настройке (слишком короткий интервал) потери воздуха резко растут. При слишком длинном интервале — конденсат не успевает удаляться, и нижняя точка магистрали затопляется. Калибровка под конкретный объект делается опытным путём: ставят интервал 10 минут / сброс 3 секунды, наблюдают 2 дня, корректируют. Для самодельного таймерного слива берут двухходовой электромагнитный клапан серии 2W, например 2W025-08-DC24V (катушка 24 В постоянного тока), и реле времени: при настройке 10 минут / 3 секунды за 8-часовую смену он откроется 48 раз и пробудет открытым в сумме 48 × 3 = 144 секунды. Подбор оптимального интервала под расход компрессора можно сделать через общий калькулятор подбора на /tools/.

листайте таблицу вбок →

Как выполнить монтаж и схему обвязки?

Конденсатоотводчик ставят в трёх точках пневмосистемы: (1) на нижнем штуцере ресивера компрессора, (2) на сливных стаканах фильтров БПВ, (3) на нижних точках длинных магистралей через каждые 30-50 м. Каждая точка имеет свою специфику монтажа.

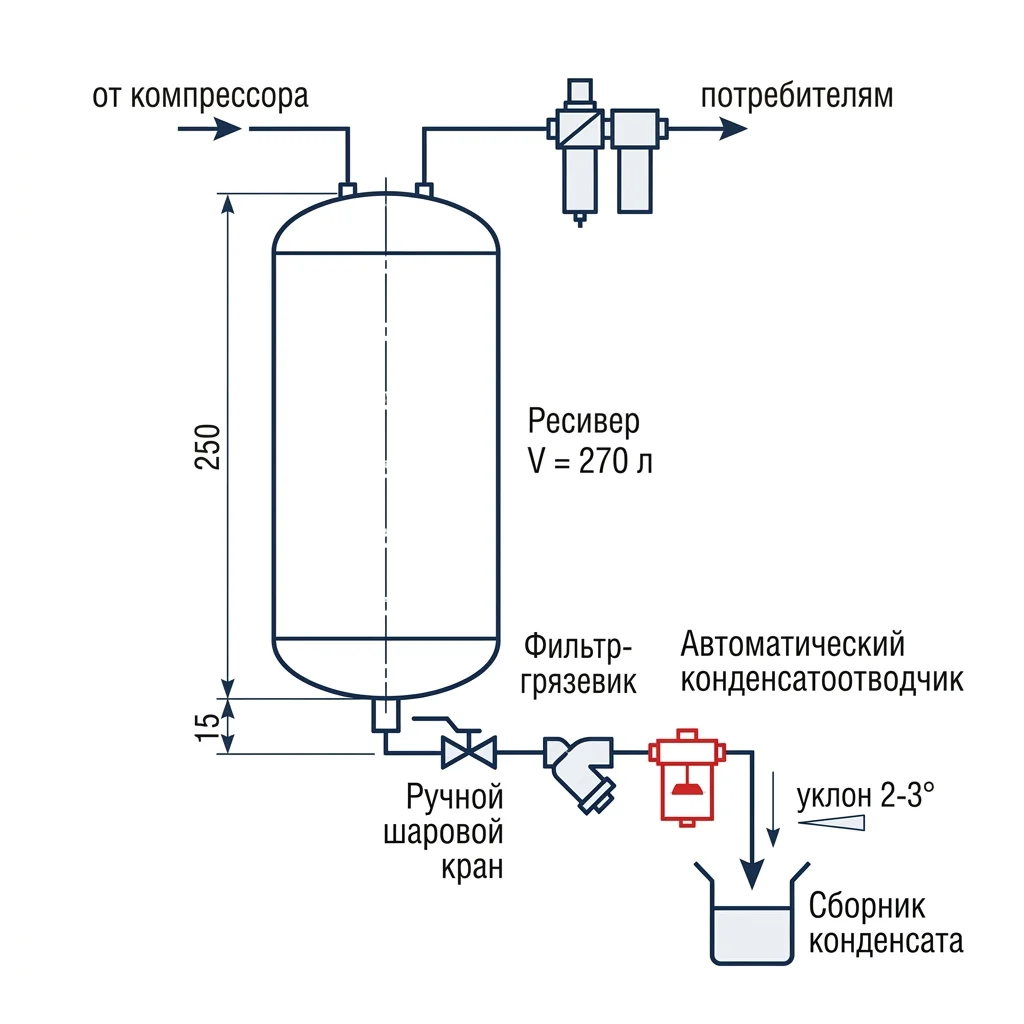

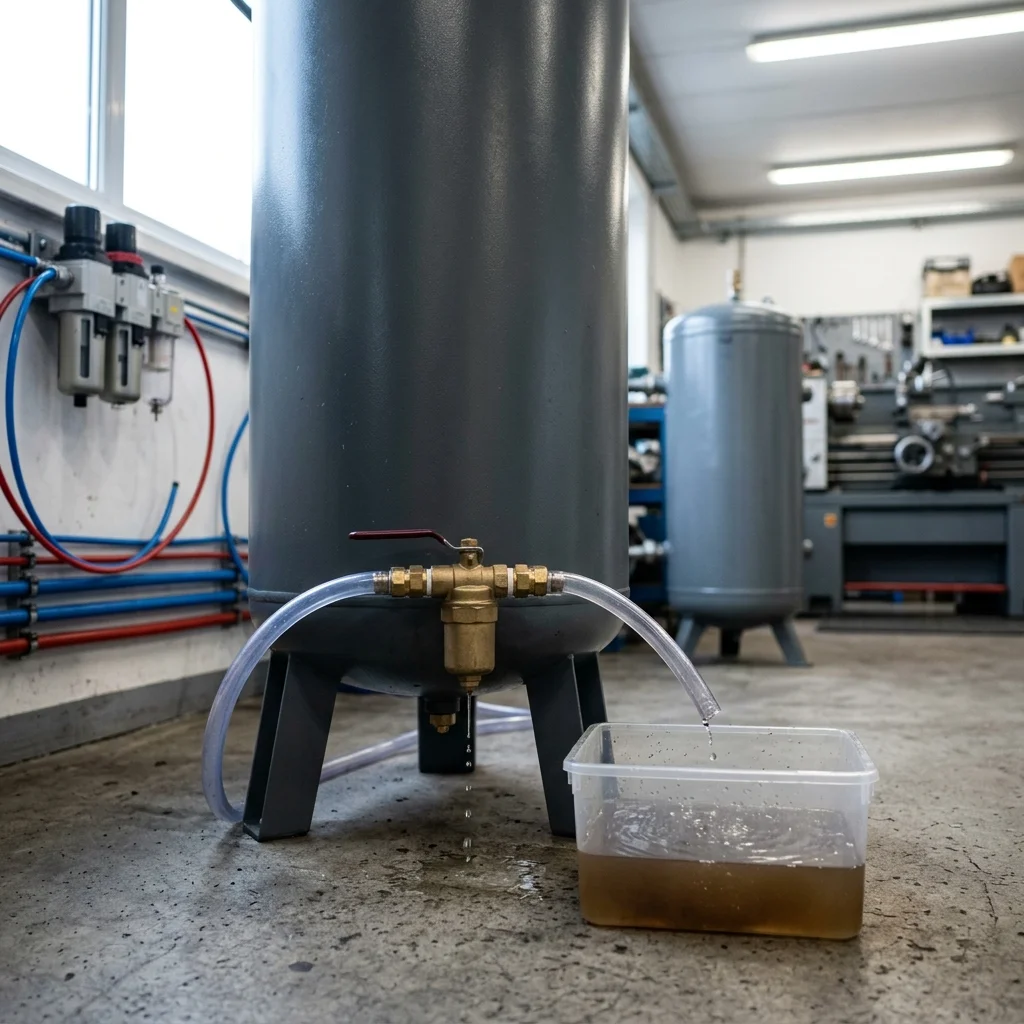

На ресивере. Подключают к самому нижнему штуцеру через шаровой кран отсечки и тройник. Прямого подключения избегают — раз в год для чистки нужно снимать конденсатоотводчик без останова компрессора. Высота установки — на 30-50 мм ниже основания ресивера, чтобы создать гидрозатвор. Слив — в полипропиленовый шланг 8-12 мм диаметром, отведённый в маслосборник или канализацию с маслоуловителем.

Если отсечку нужно закрывать по сигналу, а не вручную, ставят шаровой кран с пневмоприводом.

На фильтрах БПВ. У фильтрующих блоков WAALPC (например, AFC2000 или фильтр-регулятор BFR2000-02) тип слива стакана — ручной, полуавтоматический или автоматический — указан в карточке серии. Отводчик подключают по резьбе сливного патрубка из паспорта фильтра — напрямую, через переходник или короткий гибкий шланг. Высота установки минимальная — фильтр и конденсатоотводчик образуют единый блок.

На нижних точках магистрали. Магистраль должна иметь уклон 1:200 (1 см на 2 м длины) в сторону точки слива. В точке слива — тройник с отводом вниз 200-300 мм, чтобы создать сборный мешок для конденсата. На отводе — шаровой кран отсечки и конденсатоотводчик. Этот узел собирается на этапе монтажа магистрали и описан в разделе перепады давления в пневмосистеме.

Как рассчитать количество конденсата для подбора типоразмера?

Объём конденсата, который нужно сливать, зависит от производительности компрессора, температуры и влажности воздуха. Формула приблизительной оценки: V конденсата (л/час) = Q компрессора (м³/ч) × коэффициент K. Коэффициент K ≈ 0,013 для условий +25 °C и 70 % влажности (стандартный цех летом). Для условий +35 °C и 85 % влажности K = 0,03 (жаркий цех в сезоне). Для условий +15 °C и 50 % влажности K ≈ 0,005 (зимний цех с приточной вентиляцией).

Пример: компрессор 800 нл/мин = 48 м³/ч. При летних условиях V = 48 × 0,013 ≈ 0,63 л/час ≈ 15 л/сутки. Отводчик подбирают по паспортной производительности слива с запасом 30–50 % к этому объёму. Сверить расчёт с практикой просто: если ручной слив даёт «полведра в смену» (≈ 5 литров), это совпадает с оценкой 0,63 л/ч × 8 ч. Расчёт пропускной способности через калькулятор расхода воздуха поможет учесть пиковую нагрузку.

Какие ошибки бывают при подборе и монтаже?

• Ставить таймерный на ресивер. На ресивере конденсат накапливается неравномерно — много после ночной паузы, мало в режиме работы. Таймерный сбрасывает по расписанию и в моменты, когда воды нет, выбрасывает чистый воздух. На ресивере правильный выбор — поплавковый или электронный.
• Игнорировать гидрозатвор. Если конденсатоотводчик подключён прямо к ресиверу без отвода вниз на 30-50 мм, при пиковом расходе вода уносится потоком воздуха и не доходит до устройства. Слив не работает, хотя визуально всё подключено.
• Сбрасывать конденсат напрямую в канализацию. В конденсате маслозаполненного компрессора есть масло; слив без маслоуловителя нарушает природоохранные требования. Решение — маслосборник с фильтрующим картриджем или сертифицированный сепаратор масло-вода.
• Не ставить кран отсечки перед конденсатоотводчиком. Когда устройство нужно снять для чистки или замены, без крана отсечки приходится останавливать компрессор и сбрасывать давление из всей системы. Кран отсечки экономит часы простоя.
• Использовать гибкий резиновый шланг для слива. Резиновый шланг быстро забивается маслом и продуктами разложения резины. Правильно — полипропиленовый или полиамидный шланг с диаметром не менее 8 мм. PU-трубка использовать можно (чёрная, красная или прозрачная), но в зоне маслянистого слива служит хуже PA.
• Подбирать типоразмер «с запасом 100 %» без расчёта. Слишком большой конденсатоотводчик дороже и работает в режиме длинных пауз с накоплением воды на дне — это даёт коррозию корпуса. Подбор по расчёту с запасом 30-50 % — оптимально.
• Использовать таймерный сброс с интервалом 2 минуты. Слишком частые сбросы — это лишние потери воздуха. Норма: интервал 8-15 минут, длительность сброса 2-5 секунд. Калибровка по факту — раз в неделю проверять, что в сборнике есть вода после каждого сброса.

Совместимые аналоги по теме: аналоги SMC AFD, аналоги SMC AWD.

Подобрать по теме

Какие материалы пригодятся ещё?

• Осушитель сжатого воздуха — типы и подбор
• Перепады давления в пневмосистеме — причины
• Диагностика медленно работающей пневмосистемы
• Экономия сжатого воздуха в производстве
• Что такое нл/мин и расход воздуха
• Калькулятор расхода воздуха
• Подбор пневмооборудования
• Блоки подготовки воздуха BPV AW
• Цанговые фитинги для подключения слива

Как подобрать товар в каталоге?

листайте таблицу вбок →

Каталог: конденсатоотводчики автоматические — 2 позиции, от 12 300 ₸.

Какие вопросы чаще всего задают про конденсатоотводчики?

Как часто нужно сливать конденсат вручную, если автоматического слива нет?

Для типового цеха с компрессором 800 нл/мин в летних условиях — дважды в смену (каждые 4 часа). Зимой при сухом воздухе — раз в смену достаточно. На практике слив часто пропускают, и за месяц в ресивере может накопиться несколько десятков литров воды. Автоматический конденсатоотводчик AD402-04 (цена — 12 300 ₸) снимает эту задачу с оператора и защищает оборудование от воды.

Сколько воды накапливается в пневмосистеме за смену?

Для компрессора производительностью 800 нл/мин при +25 °C и 70 % влажности — 5-8 литров за 8-часовую смену. При +35 °C и 90 % (жаркий август) — 12-18 литров. При -10 °C и 30 % на всасывании — доли литра. Количество пропорционально относительной влажности и резко растёт с температурой входного воздуха (влагосодержание насыщенного воздуха при +35 °C почти вдвое выше, чем при +25 °C).

Какой конденсатоотводчик выбрать для масляного компрессора?

Для масляного компрессора с большим выносом масла (порядка единиц мг/м³ и выше) — поплавковый отводчик с предварительным масло-водоотделителем. Электронный по уровню в этой схеме работает плохо: масло обволакивает датчики, и они дают ложные срабатывания. Таймерный — допустим как простое решение, но потери воздуха выше. Если возможно — переход на безмасляный компрессор решает проблему капитально, но это серьёзная инвестиция.

Можно ли установить конденсатоотводчик прямо на трубку магистрали?

Нет, нужен правильный узел сбора конденсата. Магистраль должна иметь уклон 1:200 в сторону точки слива, в точке — тройник с отводом вниз 200-300 мм для создания гидрозатвора. Прямое врезание в горизонтальную трубку приведёт к тому, что конденсат пролетает мимо устройства, и слив не работает. Узел сбора подробно показан на схемах в материале перепады давления в пневмосистеме.

Куда сливать конденсат — в канализацию или в отдельный сборник?

Только в отдельный сборник с маслоуловителем. В конденсате маслозаполненного компрессора есть масло, и прямой слив в общую канализацию нарушает природоохранные требования (КоАП РФ, ст. 8.13); размер штрафа зависит от нарушения. Решение: маслосборник с фильтрующим картриджем активированного угля (замена картриджа раз в 6-12 месяцев) или сертифицированный сепаратор масло-вода.

Что делать, если поплавковый конденсатоотводчик постоянно «свистит»?

Свист — это утечка воздуха через клапан, который не закрывается полностью. Причины: засорение седла клапана (масляный нагар, ржавчина), заклинивание поплавка, износ резинового уплотнения. Решение: перекрыть кран отсечки, открутить конденсатоотводчик, разобрать, промыть в керосине, проверить состояние уплотнения. Ремонт (уплотнения + чистка) занимает 30 минут. Если корпус сильно изношен (5+ лет работы) — проще заменить устройство целиком — AD402-04 за 12 300 ₸.
