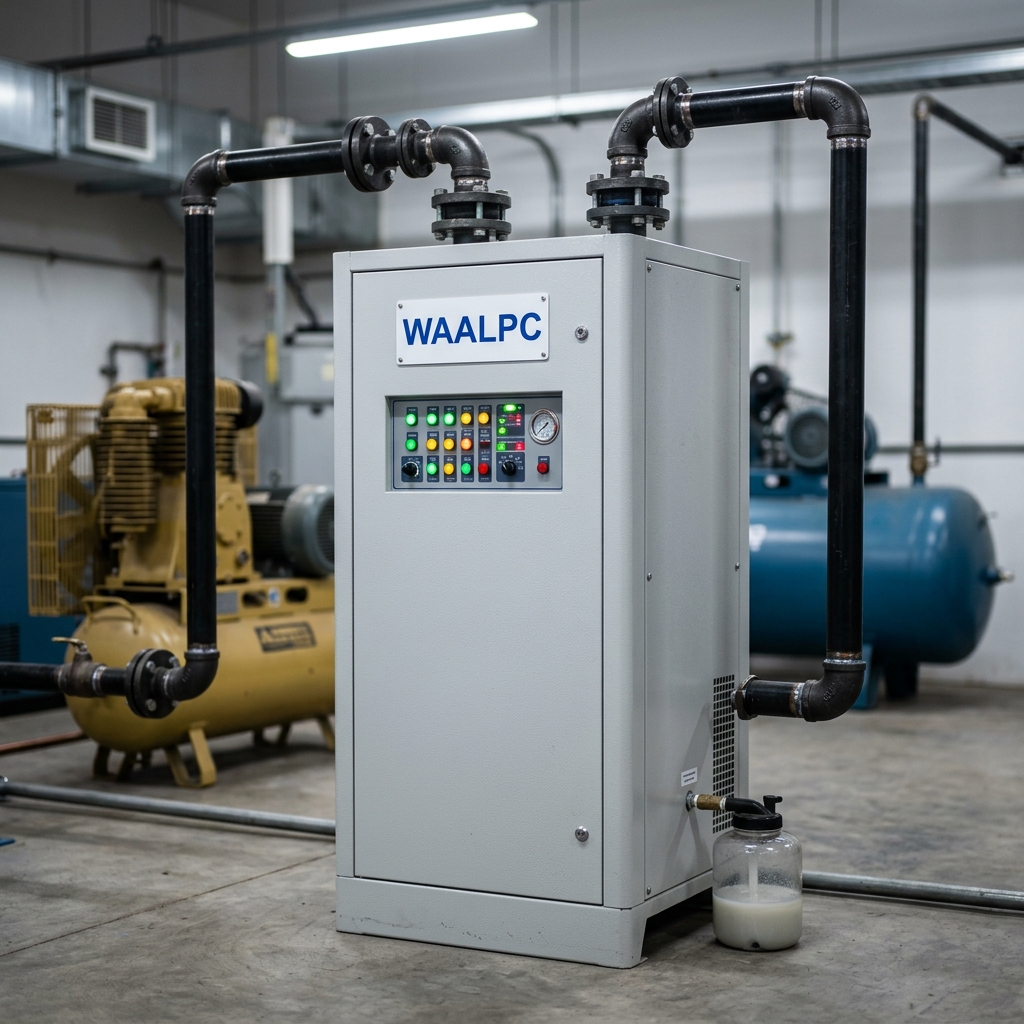

Осушитель сжатого воздуха — типы, выбор и расчёт точки росы

Влага в сжатом воздухе — главная причина выхода из строя пневмоавтоматики: коррозия штоков цилиндров, заклинивание распределителей, обмерзание глушителей. Необходимость осушителя определяют по требуемой точке росы и условиям линии. Разберём типы, точку росы и подбор по производительности.

Откуда берётся влага в сжатом воздухе?

При сжатии растут давление и температура воздуха. При последующем охлаждении ниже точки росы под давлением образуется конденсат, например в:

• Ресивере после компрессора — количество конденсата зависит от охлаждения и предшествующей сепарации
• Магистральных трубопроводах при остывании
• Участках, где температура воздуха опускается ниже точки росы при местном давлении

Объём конденсата рассчитывают по производительности и времени работы компрессора, температуре и влажности входного воздуха и температуре после охлаждения; мощности 5,5 кВт и влажности 80% для расчёта недостаточно.

Почему точка росы — главный параметр?

Точка росы (Точка росы под давлением, PDP) — температура, при которой воздух становится насыщенным влагой и начинает конденсироваться. Чем ниже точка росы — тем суше воздух.

Какие три типа осушителей бывают?

1. Рефрижераторный (холодильного типа)

Принцип: воздух охлаждается до +3 °C во встроенном холодильнике, конденсат сливается через автодренаж. Самый распространённый вариант.

• Точка росы: обычно около +3 °C под давлением при паспортных условиях; диапазон окружающей температуры и поправки — по инструкции модели
• Энергопотребление: по паспорту модели и режиму работы; универсального коэффициента на м³/мин нет.
• Срок службы: зависит от исполнения, условий и обслуживания; интервалы работ — по инструкции.

2. Адсорбционный (силикагелевый / Молекулярный сито)

Принцип: воздух проходит через колонку с сорбентом (силикагель, активированный оксид алюминия). Сорбент поглощает влагу до точки росы −40 °C и ниже.

• Точка росы: −40 °C … −70 °C
• Регенерация: две колонки попеременно; способ регенерации зависит от модели — осушенным сжатым воздухом без нагрева, с нагревом, воздуходувкой или теплом сжатия
• Потери воздуха: по паспорту способа регенерации; для heatless Atlas указывает ориентир 15–20% при 7 бар, у других типов расход иной
• Стоимость: сравнивают предложения на одинаковые расход, давление, точку росы и комплектацию.

3. Мембранный

Принцип: воздух проходит вдоль полупроницаемой мембраны — молекулы водяного пара диффундируют через её стенку наружу быстрее, чем молекулы воздуха, за счёт разницы парциальных давлений. Движущихся частей и электропитания не требует.

• Точка росы: по паспорту модели при заданных давлении и расходе; SMC IDG заявляет PDP до −42 °C
• Производительность: по модели и требуемой точке росы; при подборе учитывают также расход продувки
• Применение: автономные и удалённые точки без электропитания, транспорт, КИПиА в полевых условиях — при подходящих паспортных расходе, точке росы и расходе продувки
• Обслуживание: минимальное — нет клапанов регенерации и компрессора холодильного контура

Как подобрать осушитель по производительности?

1. Расход компрессора (нл/мин или м³/мин) → требуемая производительность осушителя. Быстро прикинуть — в калькуляторе расхода воздуха.
2. Запас 20-30% на будущий рост и температурные просадки летом.
3. Класс по ISO 8573-1 — выберите по требованиям конечного оборудования.
4. Корректировка на условия — сверяют паспортные давление, температуру воздуха на входе и окружающую температуру выбранного осушителя. Часто номинал указан при +35 °C, +25 °C и 7 бар; при отличиях используют коэффициенты конкретной модели. ISO 7183 относится к испытаниям осушителей.

Используйте конвертер единиц для пересчёта производительности компрессора в нл/мин ↔ м³/ч ↔ нм³/ч.

Пример расчёта: компрессор подаёт 3,0 м³/мин в указанной производителем системе отсчёта. Расход приводят к условиям паспорта осушителя, учитывают фактические давление и температуры и расход на регенерацию. Если принять проектный запас 25%, требуемая полезная подача составит 3,0 × 1,25 = 3,75 м³/мин; номинальный типоразмер определяют после применения поправок модели.

Что включает полная система осушки?

1. Предварительные фильтры — степень очистки и удаление масляного аэрозоля по требованиям паспорта осушителя.
2. Осушитель (рефрижераторный или адсорбционный)
3. Постфильтр — по типу осушителя, его паспорту и требованиям потребителя.
4. Автодренаж конденсата на каждом узле
5. Манометры — контроль давления до и после
6. Регулятор давления — стабилизация для потребителей

Какая обвязка вокруг осушителя есть в каталоге WAALPC?

Сам осушитель — оборудование компрессорной, а не пневмоавтоматики, поэтому в каталоге WAALPC его нет. Мы поставляем и подбираем всё, что стоит до и после него в цепочке подготовки воздуха — от этого зависит, отработает ли осушитель заявленный ресурс:

• Предфильтры — по паспортной очистке частиц и масляного аэрозоля; эти функции проверяют отдельно.
• AW — фильтр+регулятор
• AFM — постфильтр тонкой очистки после осушителя
• Автодренаж конденсата
• Все БПВ и ФРЛ
• Пневмоглушители

Пример на артикулах WAALPC

Примеры компонентов обвязки; совместимость, степень очистки и пропускную способность проверяют по расходу, давлению и требованиям выбранного осушителя. Перечень ниже не является рассчитанным комплектом на 1–2 м³/мин:

• Фильтр AF2000-02, степень очистки подтвердить по паспорту исполнения — 3 360 ₸
• Фильтр-регулятор AW2000-02 — 8 000 ₸, наличие — в карточке SKU
• Маслотуманоотделитель AFM2000-02 (0,3 мкм по каталогу; расход и место в цепи проверить по паспорту) — 10 440 ₸
• Автодренаж конденсата AD202-04 — 16 800 ₸

Пришлите параметры компрессора (производительность, давление) — подберём фильтры и автодренаж под конкретную модель осушителя за 1 рабочий день.

Какие вопросы чаще всего задают про осушитель?

Нужен ли осушитель если установлен ФРЛ-блок?

ФРЛ (фильтр-регулятор-лубрикатор) — это финальная подготовка для конкретной линии. Осушитель ставится до ФРЛ, после компрессора. Без осушки в линии может выпадать конденсат; его количество и накопление зависят от условий и исправности дренажа.

Можно ли использовать пневматику без осушителя?

Работа без осушителя допустима, если фактическая точка росы под давлением ниже минимальной температуры линии и соответствует паспорту оборудования. Температура цеха 20 °C и влажность входного воздуха 40% сами по себе этого не подтверждают.

Чем отличается «осушитель» от «влагоотделителя»?

Влагоотделитель (центробежный сепаратор) — улавливает капли воды, точка росы не меняется. Расчёт и выбор влагоотделителя для компрессора — в отдельной статье. Осушитель — снижает точку росы (т.е. реально сушит воздух). Необходимые функции осушки и удаления жидкого конденсата определяют по условиям и паспорту системы; сепаратор может быть встроенным.

Сколько электричества потребляет осушитель?

Мощность берут из паспорта выбранной модели. Годовую электроэнергию оценивают по времени работы и режиму нагрузки; для адсорбционной осушки учитывают нагрев и дополнительную работу компрессора на регенерационный воздух.

Когда менять силикагель в адсорбционном осушителе?

Интервал замены сорбента задаёт изготовитель с учётом режима и загрязнения. При ухудшении точки росы проверяют также регенерацию, клапаны, расход и предфильтры; деградация сорбента — одна из возможных причин.

Когда ставить мембранный осушитель вместо рефрижераторного?

Мембранный осушитель рассматривают для локальной точки без электропитания, если подходят паспортные расход и точка росы. Учитывают продувочный воздух и обслуживание предфильтров; отсутствие электропитания не означает нулевое обслуживание.

Продаёт ли Corneta.tech осушители сжатого воздуха?

Нет, осушитель — оборудование компрессорной, в каталоге WAALPC его нет. Мы поставляем и подбираем обвязку: предфильтры, постфильтры, автодренаж, ФРЛ-блоки — всё, что ставится до и после осушителя в пневмосистеме.
