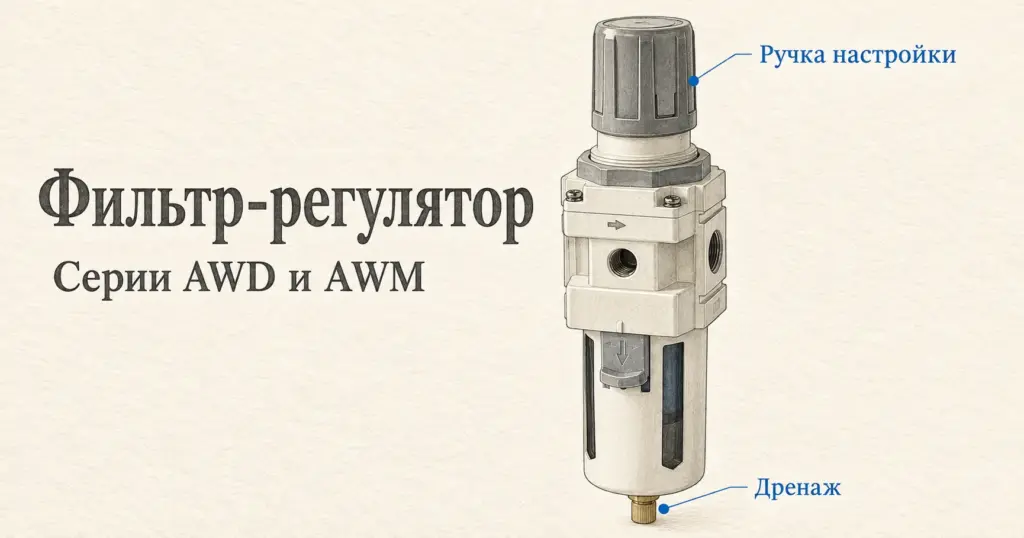

AWD и AWM: фильтр-регулятор 2-в-1 — разница и выбор присоединения

Краткий ответ: AWD и AWM — фильтр-регулятор «2-в-1»: в одном корпусе совмещены очистка воздуха от влаги и масляных капель и регулировка давления на выходе. Типоразмеры — 2000, 3000, 4000 (в каталоге также встречается верхняя граница 5000), присоединение — 01/02/04/06, максимальное рабочее давление — до 1,0 МПа, диапазон настройки на выходе — по карточке (у родственных AR и AW — 0,05–0,85 МПа). Разница между сериями — в тонкости очистки: по каталогу SMC (формат которого повторяют обе серии), AWM — со степенью очистки от масла 0,3 мкм, AWD — с микрофильтром 0,01 мкм. Код AWD2000-01 читается так: AWD — серия, 2000 — типоразмер, 01 — присоединение.

Чем AWD отличается от AWM?

Обе серии решают одну задачу — фильтрация плюс регулировка в одном узле — но для разной глубины очистки. По каталогу SMC (WAALPC повторяет присоединительные и установочные размеры этого формата): AWM отделяет масляный туман с тонкостью 0,3 мкм, AWD — доводит очистку до микрочастиц 0,01 мкм. Что менять на что — вопрос требуемой чистоты воздуха на входе в пневмоузел, а не цены: цены одноимённых типоразмеров AWD и AWM приведены в таблице ниже.

Если фильтрацию удобнее вынести в отдельную ступень, в каталоге есть фильтры AF с присоединением по резьбе магистрали, от 3 360 ₸.

Какие бывают типоразмеры и присоединения и сколько это стоит?

В каталоге WAALPC — по 16 исполнений на каждую серию, типоразмеры 2000, 3000, 4000, присоединение 01/02/04/06:

Максимальное рабочее давление — до 1,0 МПа; диапазон настройки на выходе — по карточке серии (у родственных AR и AW — 0,05–0,85 МПа). Температуру эксплуатации, материал корпуса и расход воздуха по типоразмерам сверяйте в карточке и паспорте конкретного изделия.

Давление на выходе контролируют манометром: серия W применяется с фильтрами-регуляторами AR/AW, от 1 860 ₸.

Как выбрать присоединение под трубопровод?

Присоединение 01/02/04/06 подбирают по резьбе магистрали — не «на глаз», а по фактическому диаметру трубы и её резьбе (G, R или NPT). Таблица соответствия резьб и миллиметров — в статье G, R, NPT: таблица размеров резьб в мм. Типоразмер (2000/3000/4000) выбирают по присоединению линии: чем больше диаметр трубопровода, тем крупнее типоразмер.

Если фильтр не нужен, а требуется только регулировка, в каталоге есть регулятор AR со встроенным манометром, от 3 000 ₸.

Какие ошибки чаще всего делают при выборе AWD/AWM?

• Берут AWM там, где нужна тонкая очистка. 0,3 мкм у AWM — менее тонкая очистка, чем 0,01 мкм у AWD: для чувствительных пневмоузлов (окраска, дозаторы) подходит AWD.
• Путают присоединение с типоразмером. 01/02/04/06 — это порт, а 2000/3000/4000 — типоразмер корпуса; они выбираются раздельно.
• Приписывают серии расход воздуха и температуру без документа. Эти параметры указывают по паспорту на конкретное изделие.

Какие материалы пригодятся ещё?

• Фильтр-регулятор AWD — каталог
• Фильтр-регулятор AWM — каталог
• Блок подготовки воздуха ФРЛ: устройство и выбор
• ISO 8573: классы качества сжатого воздуха
• Ряд G (GF, GR, GL, GFR, GFC): расшифровка кодов
• Festo MS4/MS6: расшифровка LFR, LR, LOE
• Регулятор давления сжатого воздуха: как выбрать и настроить

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: GFR-600-25.

Какие вопросы чаще всего задают?

Чем AWD отличается от AWM?

Тонкостью очистки: по каталогу SMC AWM — 0,3 мкм (масляный туман), AWD — 0,01 мкм (микрочастицы).

Какое максимальное давление у AWD и AWM?

Максимальное рабочее давление — до 1,0 МПа; диапазон настройки на выходе смотрите в карточке (у родственных AR и AW — 0,05–0,85 МПа).

Что означает число 2000 в коде AWD2000-01?

Типоразмер корпуса; 01 после дефиса — присоединение.

Указан ли расход воздуха по типоразмерам?

Нет, производитель для AWD/AWM расход не заявляет.

Сколько стоит AWD2000-01?

В каталоге — 18 600 ₸.
