G, R, NPT: таблица размеров резьб в мм и совместимость

NPT 1/8 и G1/8 — не одно и то же: у американской NPT 1/8 профиль 60° и 27 витков на дюйм, у G1/8 (BSP) — 55° и 28 витков; наружный диаметр G1/8 — около 9,73 мм, у NPT 1/8 — около 10,3 мм. Внешне похожи, но резьбы несовместимы: при затяжке задирают друг друга и текут.

Краткий ответ: BSP (British Standard Pipe) — дюймовая трубная резьба с профилем 55°, самая частая на пневматике и импортных портах. Она бывает двух видов: G — цилиндрическая (BSPP), уплотняется прокладкой или кольцом на торце, и R — коническая (BSPT), уплотняется самим витком с герметиком.

Сколько миллиметров в резьбе 1/4 BSP?

У резьбы G1/4 наружный диаметр 13,16 мм, шаг 1,337 мм (19 витков на дюйм); цифра 1/4 — это условный проход трубы DN8, а не диаметр резьбы. Ходовые размеры для пневматики:

Частный случай — сравнение BSP G и R разобран отдельно: BSP G vs R, таблица размеров в мм.

листайте таблицу вбок →

Что такое BSP и откуда взялись буквы G и R?

BSP — это семейство британских трубных резьб, стандартизованное ещё Джозефом Уитвортом в XIX веке и позднее закреплённое в ISO. Профиль резьбы — равнобедренный треугольник с углом 55° и закруглёнными вершинами и впадинами (форма Уитворта). Именно по углу профиля BSP сразу отличается от американской NPT, у которой угол 60°, — об этом ниже отдельно.

Внутри BSP два принципиально разных типа, и путаница между ними — причина большинства течей на резьбовых портах:

Ключевая мысль, которую надо унести из этой статьи: G и R — это не два разных диаметра, а два способа уплотнения при одной размерной базе. G1/2 и R1/2 имеют одинаковый шаг (14 витков на дюйм) и одинаковый наружный диаметр в базовой плоскости — 20,96 мм. Поэтому конический R1/2-папа входит в цилиндрическое G1/2-гнездо. Отличается способ, которым соединение держит давление: у G — торцевое уплотнение, у R — деформация конических витков. Подробный разбор самой логики «цилиндр против конуса» — в статье чем резьба R отличается от G; здесь фокус на цифрах и таблице.

Как рассчитать шаг резьбы BSP на реальном артикуле?

BSP — дюймовая резьба, и шаг у неё задаётся не напрямую в миллиметрах, а числом витков на дюйм (TPI, threads per inch). Чтобы перевести в привычные миллиметры, делят один дюйм (25,4 мм) на число витков:

Расчёт на реальном артикуле. Возьмём прямой цанговый фитинг PC08-02 (под трубку Ø8, резьба R1/4, 370 ₸). Суффикс «02» в артикулах WAALPC — это коническая резьба R1/4. У размера 1/4″ по BSP число витков n = 19, поэтому:

• Шаг: P = 25,4 / 19 = 1,337 мм.
• Для сравнения, R1/2 (суффикс «04»): n = 14, P = 25,4 / 14 = 1,814 мм — витки крупнее.
• А вот R1/8 (суффикс «01»): n = 28, P = 25,4 / 28 = 0,907 мм — самая мелкая ходовая резьба на пневматике.

Практический вывод: шаг у 1/4″ и 3/8″ одинаковый (оба 19 витков → 1,337 мм) — их различает только диаметр, а не крупность витка. Поэтому R1/4-папа не влезет в R3/8-гнездо, хотя шаг совпадает: не сходится диаметр. Если нужно быстро пересчитать любые дюймы, витки и миллиметры между собой — под рукой конвертер единиц CORNETA.KZ.

Как выглядит таблица размеров BSP G1/8–G2 в миллиметрах?

Главная таблица, ради которой ищут «трубная резьба G/R в мм». Наружный диаметр и шаг у G и R при одном обозначении совпадают — разница только в конусности и уплотнении. Значения наружного диаметра — по ISO 228 (базовая плоскость), условный проход DN дан для привязки к трубной арматуре.

листайте таблицу вбок →

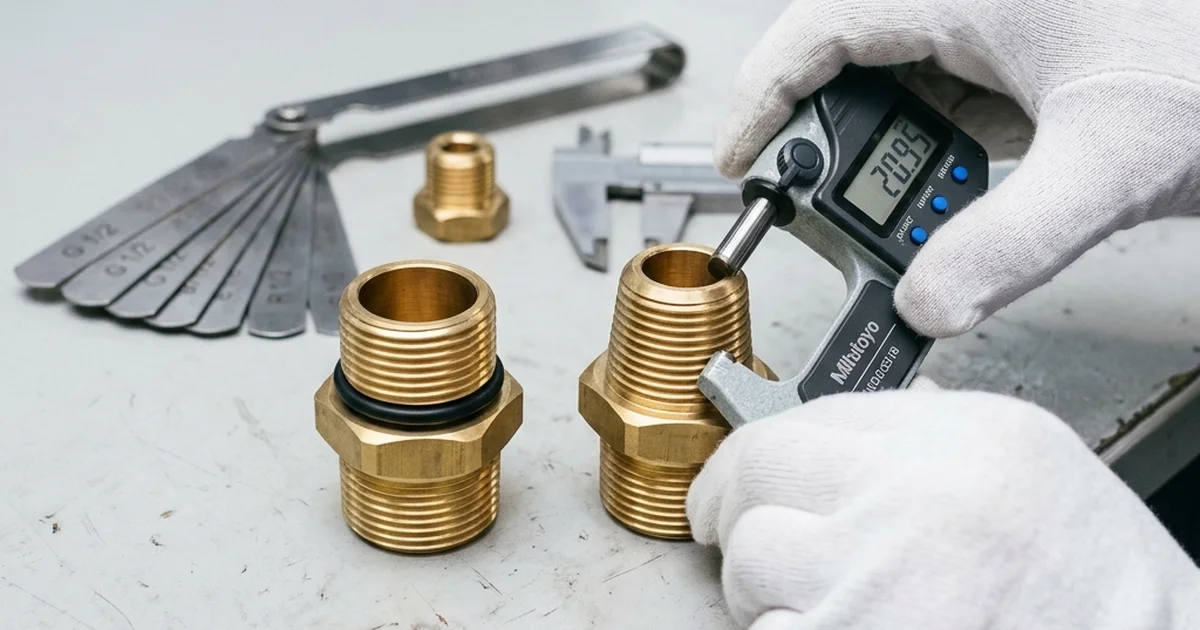

Почему G1/2 — это 20,96 мм, а не 12,7 мм. Самая частая ошибка новичка: взять штангенциркуль, намерить на резьбе «около 21 мм» и решить, что это G3/4 или дюймовая. На самом деле цифра в обозначении — это условный проход старинной стальной трубы в дюймах, на наружную поверхность которой нарезали резьбу. То есть «1/2» — это примерный внутренний диаметр трубы (≈ 12,7 мм), а резьба идёт по внешней стенке, поэтому её наружный диаметр всегда больше — на две толщины стенки. Отсюда правило для замера:

Для внутренней резьбы (гнезда, «мамы») меряют не наружный, а внутренний диаметр — по вершинам витков гнезда; он на 1–3 мм меньше наружного диаметра папы того же размера. Поэтому по гнезду проще определять размер шагомером, а не штангенциркулем. Ходовая пара запросов «r1/2 и g1/2 разница» и «r3/8 и k3/8» — как раз про то, что при одинаковом замере наружного диаметра резьба может оказаться разного типа: разберём обе ниже.

Совместимы ли G и R между собой?

Раз наружный диаметр и шаг у G и R совпадают, встаёт главный практический вопрос: какие пары «папа–мама» реально свинчиваются и держат давление. Таблица совместимости для пневматики до 16 бар:

листайте таблицу вбок →

Три вывода, которые экономят время на монтаже:

• R-папа в G-гнездо — распространённая практика с герметиком по виткам (ISO 7-1 нормирует пару R + Rp). Большинство пневмофитингов и цилиндров с наружной резьбой R вкручиваются в цилиндрические порты G на распределителях, блоках подготовки воздуха и плитах. Конус заклинивается в цилиндрической резьбе, а окончательную герметичность даёт анаэробный герметик (предпочтителен) или ФУМ-лента без захода на первые 1–2 витка. Это штатная, а не аварийная пара. Цанговые фитинги с наружной резьбой в каталоге — прямые PC, угловые PL, а также SPC и SPL; тип резьбы (R или G) сверяйте в карточке серии.
• G-папа требует торцевого уплотнения. Если фитинг с наружной цилиндрической резьбой G (у WAALPC — серия PC-G), он уплотняется не витками, а кольцом или медной/фибровой прокладкой под буртом на торце гнезда. ФУМ-лента на цилиндрической резьбе G держит плохо — только кольцо.
• Не путать при затяжке. Коническую R нельзя «дотягивать до упора» как цилиндрическую — конус создаёт распорное усилие и может треснуть корпус алюминиевого порта. Момент затяжки берут из инструкции конкретного изделия; дальше «ещё пол-оборота» опасно.

Чем BSP отличается от NPT?

Второй по частоте источник течей после G/R — попытка соединить BSP с американской NPT. Внешне они похожи, замер наружного диаметра почти совпадает, но резьбы несовместимы и повреждают друг друга при силовой затяжке.

Даже там, где число витков совпадает (1/2″ — по 14 у обеих), разный угол профиля (55° против 60°) не даёт виткам сесть плотно: соединение либо течёт по спирали, либо задирает резьбу при затяжке. На герметике такое соединение иногда «вроде держит», но при перепадах давления и температуры такое соединение начинает травить. Для пневматики и импортного оборудования из Европы и Азии почти всегда используется BSP (G/R), NPT встречается на американском оборудовании. Определить, что перед вами, помогает угол профиля и таблица витков выше; сомнительные размеры удобно прогонять через конвертер единиц, а подбор фитинга под конкретный порт — через подборщик фитингов по диаметру и резьбе.

Чем коническая BSPT (R) отличается от ГОСТ 6111 (K)?

Запрос «r3/8 и k3/8» — про российскую маркировку. Буквой К в отечественных каталогах обозначают коническую дюймовую резьбу по ГОСТ 6111-52. Конусность у неё 1:16, как у BSPT (R), но угол профиля 60° — как у американской NPT, а не 55°. Шаги К совпадают с NPT того же размера: у К3/8 — 18 ниток на дюйм, у R3/8 — 19. Поэтому К и R не сопрягаются: при затяжке резьба задирается и течёт по спирали.

Практическое правило: в порт с К вкручивают деталь с К или NPT того же размера, в порт с Rc — деталь с R (BSPT). Трубной конической резьбе R в российской традиции соответствует ГОСТ 6211-81, а не ГОСТ 6111-52. Подробный разбор конической трубной резьбы и её обозначений — в статье про коническую резьбу PT (R, BSPT).

Какие серии резьбовых фитингов WAALPC есть с резьбой G и R?

В каталоге CORNETA.KZ резьбовая цанговая группа WAALPC — 98 SKU (снято 2026-09-06). Тип резьбы зашит в артикул суффиксом, и это удобно для подбора аналога импортной обвязки без вскрытия каждого узла.

листайте таблицу вбок →

Расшифровка суффикса резьбы в артикуле WAALPC:

листайте таблицу вбок →

То есть PC04-01 — это прямой фитинг под трубку Ø4 с конической резьбой R1/8, а PC-G-серия — те же фитинги с цилиндрической G под порты, где коническая недопустима (например, там, где уже стоит уплотнительное кольцо на торце). Все серии выполнены в единой системе размерностей, поэтому фитинг WAALPC совместим с импортным того же обозначения по присоединительной резьбе; порт сверяйте по чертежу и паспорту исполнения. Импортный артикул подбирается в поиске аналога: вводите обозначение оригинала — получаете совместимый аналог по ISO с ценой. Резьбовые порты встречаются не только на фитингах, но и на пневмораспределителях (G1/8–G1/2 по типоразмеру корпуса) и на блоках подготовки воздуха — там резьба присоединения тоже читается по этой таблице.

Типы цанговых фитингов и порядок монтажа — типы фитингов и монтаж.

Какие вопросы чаще всего задают про резьбу BSP G и R?

В чём разница между резьбой G и R

G (BSPP по ISO 228) — цилиндрическая: диаметр постоянный по всей длине, уплотняется прокладкой или кольцом на торце, а не витками. R (BSPT по ISO 7) — коническая с конусностью 1:16: диаметр растёт по длине, уплотняется натягом витков с герметиком (предпочтителен) или ФУМ-лентой без захода на первые 1–2 витка. При одном обозначении (например, 1/2″) у G и R одинаковый шаг и одинаковый наружный диаметр в базовой плоскости — различается только конусность и способ герметизации.

Какой наружный диаметр у резьбы G1/2 в миллиметрах

Наружный диаметр G1/2 (и R1/2) — 20,96 мм по ISO 228, шаг 1,814 мм (14 витков на дюйм). Важно: цифра «1/2» в обозначении — это условный проход старой стальной трубы в дюймах, а не наружный диаметр резьбы. Поэтому наружный диаметр G1/2 равен ≈21 мм, а не 12,7 мм. Полная таблица от G1/8 (9,73 мм) до G2 (59,61 мм) приведена в статье выше.

Можно ли вкрутить R1/2 в G1/2

Да. R1/2 (коническая) и G1/2 (цилиндрическая) имеют одинаковый шаг и наружный диаметр, поэтому конический R-папа вкручивается в цилиндрическое G-гнездо с герметиком по виткам — это распространённая практика на пневматике (ISO 7-1 нормирует пару R + Rp). Конус заклинивается в цилиндрической резьбе, а окончательную герметичность даёт анаэробный герметик (предпочтителен) или ФУМ-лента без захода на первые 1–2 витка. Обратная пара — цилиндрический G-папа в коническое R-гнездо — работает плохо и не применяется.

Чем BSP отличается от NPT

У BSP угол профиля 55° и закруглённые вершины (форма Уитворта), у NPT — 60° и плоские срезанные вершины. Дополнительно различается число витков на малых размерах: у BSP 1/4″ — 19 витков на дюйм, у NPT 1/4″ — 18. Из-за разного угла и шага BSP и NPT несовместимы: при силовой затяжке они задирают резьбу друг друга и текут по спирали. BSP — европейское и азиатское оборудование, NPT — американское.

Что такое резьба K и совместима ли она с R

K — обозначение конической дюймовой резьбы по ГОСТ 6111-52, принятое в российских каталогах. Угол профиля у неё 60°, конусность 1:16 — как у NPT; шаг К3/8 — 18 ниток на дюйм, как у NPT 3/8. С R (BSPT: 55°, у R3/8 — 19 ниток на дюйм) она не сопрягается. Трубной конической резьбе R в российской традиции соответствует ГОСТ 6211-81.

Как определить размер резьбы BSP штангенциркулем

Для наружной резьбы (папы) измеряют наружный диаметр по вершинам витков: 9,7 мм → 1/8; 13,2 → 1/4; 16,7 → 3/8; 21,0 → 1/2; 26,4 → 3/4; 33,2 → 1 дюйм. Затем проверяют шаг резьбомером (28 витков/дюйм → 1/8; 19 → 1/4 и 3/8; 14 → 1/2 и 3/4). Если диаметр по длине резьбы меняется — это коническая R, если постоянный — цилиндрическая G. Для внутренней резьбы точнее работать резьбомером, а не штангенциркулем.

Нужна ли ФУМ-лента на цилиндрической резьбе G

Нет, для цилиндрической G ФУМ-лента бесполезна — она держит только на конической резьбе, где витки создают натяг. Цилиндрическая G уплотняется отдельным элементом на торце: резиновым или медным кольцом, фибровой прокладкой либо кольцом под буртом фитинга (исполнение уплотнения — по карточке серии). Герметик (предпочтителен) и ФУМ-лента (без захода на первые 1–2 витка) — это про коническую R и К; про цилиндрическую G — про торцевое кольцо.
