PC-G

Фитинг прямой цанговый комбинированный, G-резьба PC-G

Фитинг прямой цанговый латунный G-резьба PC-G. 20 типоразмеров в серии. Поставка 2–4 недели.

Артикулы серии: PC-G-4-01G, PC-G-4-02G, PC-G-4-03G (всего 28 модификаций)

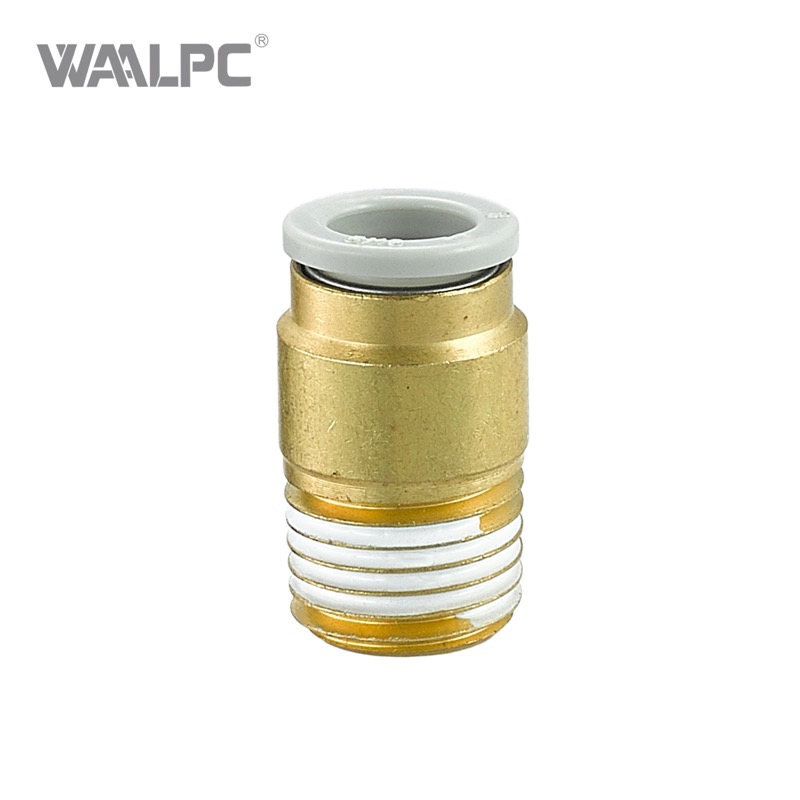

Фитинг прямой цанговый комбинированный, G-резьба PC-G WAALPC PC-G

✓ Статус Поставщик WAALPC в Казахстане · сертификат

поставка 2–4 недели

Ключевые характеристики

Тип

Фитинг прямой цанговый латунный, G-резьба

Материал

латунь никелированная + NBR

Рабочая среда

сжатый воздух, вода

Рабочее давление

−0,099…1,0 МПа

Рабочая температура

−5…+60 °C

Диаметр трубки

4/6/8/10/12/14/16 мм

Артикул: PC-G-10-01G

✓ Срок поставка 2–4 недели, срок подтверждаем при заказе ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Поставщик WAALPC в Казахстане · сертификат ✓ Юрлицам счёт, накладная, ЭСФ · госзакупок · паспорт ✓ Импорт ввоз в Республику Казахстан

Описание

Характеристики

Аналоги

Документы

О серии

PC-G — переходник прямой цанговый с наружной G-резьбой на одном конце: соединяет трубку с резьбовым портом оборудования без промежуточного штуцера. Монтаж трубки — вставкой в цангу без инструмента.

Какие исполнения входят в серию PC-G?

В серии 20 исполнений. Обозначения ряда: PC-G-10-01G, PC-G-10-02G, PC-G-10-03G, PC-G-10-04G, PC-G-12-01G, PC-G-12-02G, PC-G-12-03G, PC-G-12-04G и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.

Как подобрать нужное исполнение PC-G?

Диаметр трубки и тип резьбы — два параметра, оба закодированы в исполнении. Коническая резьба уплотняется собственными витками, цилиндрическая требует отдельное уплотнение в торце — заменить одну другой нельзя. Буква формы корпуса в конце обозначения показывает, как фитинг встанет в линию.

Когда поставка и что входит в комплект?

Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы. В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.

Под какие диаметры трубки есть исполнения серии PC-G

Ряд закрывает наружные диаметры трубки 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм — всего 7 исполнений. Диаметр берут по наружному размеру трубки, а не по внутреннему: цанга держит за наружную поверхность, и трубка с тем же внутренним каналом, но другой стенкой, в тот же штуцер не сядет. Диаметр трубки стоит в обозначении исполнения первым числом; присоединение к оборудованию смотрят в характеристиках выбранного исполнения.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC GPC4-01, WAALPC PC-G (совпадают присоединительные и установочные размеры, серия PC-G).

Как расшифровать артикул PC-G?

Формат: PC-G-{диаметр трубки}-{присоединение (резьба)}

PC-G — серия
Диаметр трубки: 4 / 6 / 8 / 10 / 12 / 14 / 16
Присоединение (резьба): 01G / 02G / 03G / 04G

Пример: PC-G-4-01G

Категории: Комбинированный

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и срок поставки берутся из реестра цен при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие «—» — поставка 2–4 недели	Совместим с импортными
PC-G-10-01G	Ø10 мм, G1/8	1 170 ₸	—	AirTAC GPC10-01
PC-G-10-02G	Ø10 мм, G1/4	1 170 ₸	—	AirTAC GPC10-02
PC-G-10-03G	Ø10 мм, G3/8	1 170 ₸	—	AirTAC GPC10-03
PC-G-10-04G	Ø10 мм, G1/2	1 332 ₸	—	AirTAC GPC10-04
PC-G-12-01G	Ø12 мм, G1/8	1 020 ₸	—	AirTAC GPC12-01
PC-G-12-02G	Ø12 мм, G1/4	1 020 ₸	—	AirTAC GPC12-02
PC-G-12-03G	Ø12 мм, G3/8	1 020 ₸	—	AirTAC GPC12-03
PC-G-12-04G	Ø12 мм, G1/2	1 026 ₸	—	AirTAC GPC12-04
PC-G-14-04G	Ø14 мм, 04G	1 584 ₸	—	AirTAC GPC14-04
PC-G-16-04G	Ø16 мм, 04G	1 890 ₸	—	AirTAC GPC16-04
PC-G-4-01G	Ø4 мм, G1/8	270 ₸	—	AirTAC GPC4-01
PC-G-4-02G	Ø4 мм, G1/4	360 ₸	—	AirTAC GPC4-02
PC-G-6-01G	Ø6 мм, G1/8	540 ₸	—	AirTAC GPC6-01
PC-G-6-02G	Ø6 мм, G1/4	540 ₸	—	AirTAC GPC6-02
PC-G-6-03G	Ø6 мм, G3/8	540 ₸	—	AirTAC GPC6-03
PC-G-6-04G	Ø6 мм, G1/2	540 ₸	—	AirTAC GPC6-04
PC-G-8-01G	Ø8 мм, G1/8	702 ₸	—	AirTAC GPC8-01
PC-G-8-02G	Ø8 мм, G1/4	702 ₸	—	AirTAC GPC8-02
PC-G-8-03G	Ø8 мм, G3/8	702 ₸	—	AirTAC GPC8-03
PC-G-8-04G	Ø8 мм, G1/2	702 ₸	—	AirTAC GPC8-04

Совместимо с AirTAC GPC10-01

Совместимый аналог — наш PC-G-10-01G, Ø10 мм, G1/8. Цена 1 170 ₸, поставка 2–4 недели.

Совместимо с AirTAC GPC10-02

Совместимый аналог — наш PC-G-10-02G, Ø10 мм, G1/4. Цена 1 170 ₸, поставка 2–4 недели.

Совместимо с AirTAC GPC10-03

Совместимый аналог — наш PC-G-10-03G, Ø10 мм, G3/8. Цена 1 170 ₸, поставка 2–4 недели.

Совместимо с AirTAC GPC10-04

Совместимый аналог — наш PC-G-10-04G, Ø10 мм, G1/2. Цена 1 332 ₸, поставка 2–4 недели.

Совместимо с AirTAC GPC12-01

Совместимый аналог — наш PC-G-12-01G, Ø12 мм, G1/8. Цена 1 020 ₸, поставка 2–4 недели.

Совместимо с AirTAC GPC12-02

Совместимый аналог — наш PC-G-12-02G, Ø12 мм, G1/4. Цена 1 020 ₸, поставка 2–4 недели.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Какие ещё серии есть в разделе «Комбинированный»?

Фитинг прямой цанговый цилиндрический, наружная резьба POCот 198 ₸Фитинг прямой цанговый, наружная резьба PCот 54 ₸Фитинг прямой цанговый, внутренняя резьба PCFот 342 ₸

Весь раздел — 148 позиций →

Что покупают вместе с PC-G?

Пневмотрубки Пневмоцилиндры Дроссели

Какие вопросы чаще всего задают про PC-G?

Из чего сделана цанга — какой материал?

По серии: цельнолатунные, нержавеющие или пластиковые (корпус PBT с металлической цангой). Латунь — общепром, нержавейка — агрессивные среды и пищевое, пластик — лёгкий и недорогой. Материал указан в карточке, берите под свою среду.

Какая резьба у фитинга?

Две системы: R — коническая (BSPT), G — цилиндрическая (BSPP). Друг к другу подходят не всегда: коническая уплотняется по резьбе, цилиндрическая — по торцу или кольцу. Резьба указана в карточке — берите как у исходного.

Для какой трубки подходит фитинг?

Цанговый фитинг подбирается по наружному диаметру трубки — 4, 6, 8, 10, 12 мм и так далее. В коробочных сериях второе число часто и есть размер трубки, а не резьба. Сверяйте наружный Ø трубки, а не внутренний.

Что значит цанговый фитинг?

Трубка вставляется в фитинг без инструмента и держится цангой, снимается нажатием кольца. Это быстрый монтаж и повторное подключение без потери герметичности.

Как подобрать совместимый аналог импортному фитингу?

По трём признакам: форма (прямой, угловой, тройник, быстросъём), присоединительная резьба и размер трубки. Форма важнее имени серии — по названию в разных брендах легко ошибиться.
