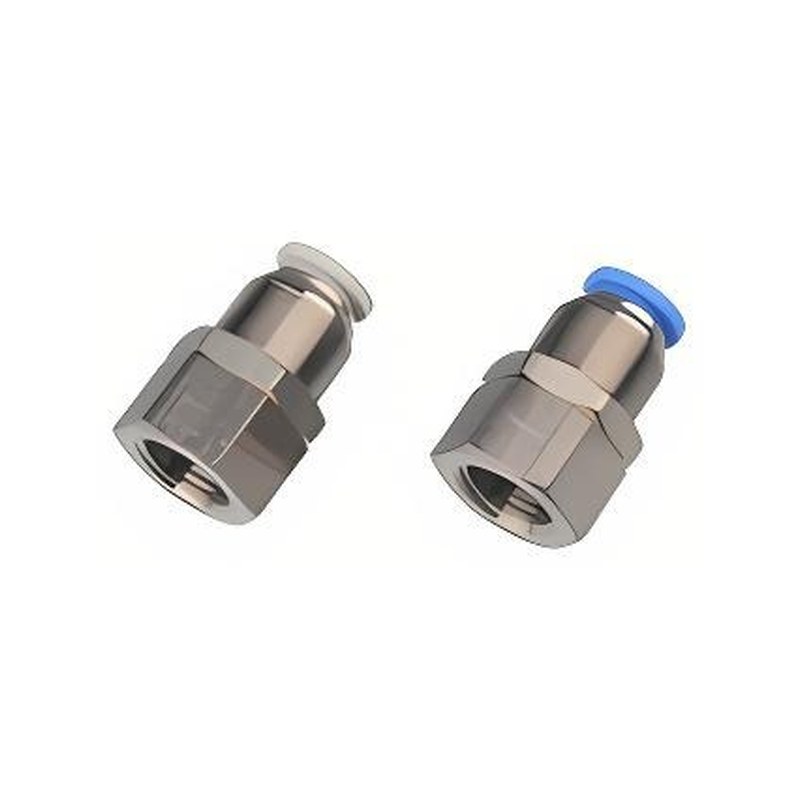

Фитинг прямой цанговый, внутренняя резьба PCF
Прямой цанговый фитинг с внутренней резьбой, комбинированный (никелированный латунный корпус + полимерная цанга POM) — соединяет трубку с наружным резьбовым элементом без инструмента и подмотки, латунный корпус надёжен под давлением. Ø 4–12 мм, уплотнение NBR, −20…+60 °C. Пришлите типоразмер — подберём замену.
Серия WAALPC PCF — прямые цанговые фитинги с внутренней цилиндрической резьбой G (BSPP). В отличие от PC (наружная R), эти устанавливаются на штуцеры и ниппели. Герметизация плоской прокладкой или анаэробным герметиком — конус не работает. Применяются в распределительных коллекторах, заглушках, переходниках.
Артикулы

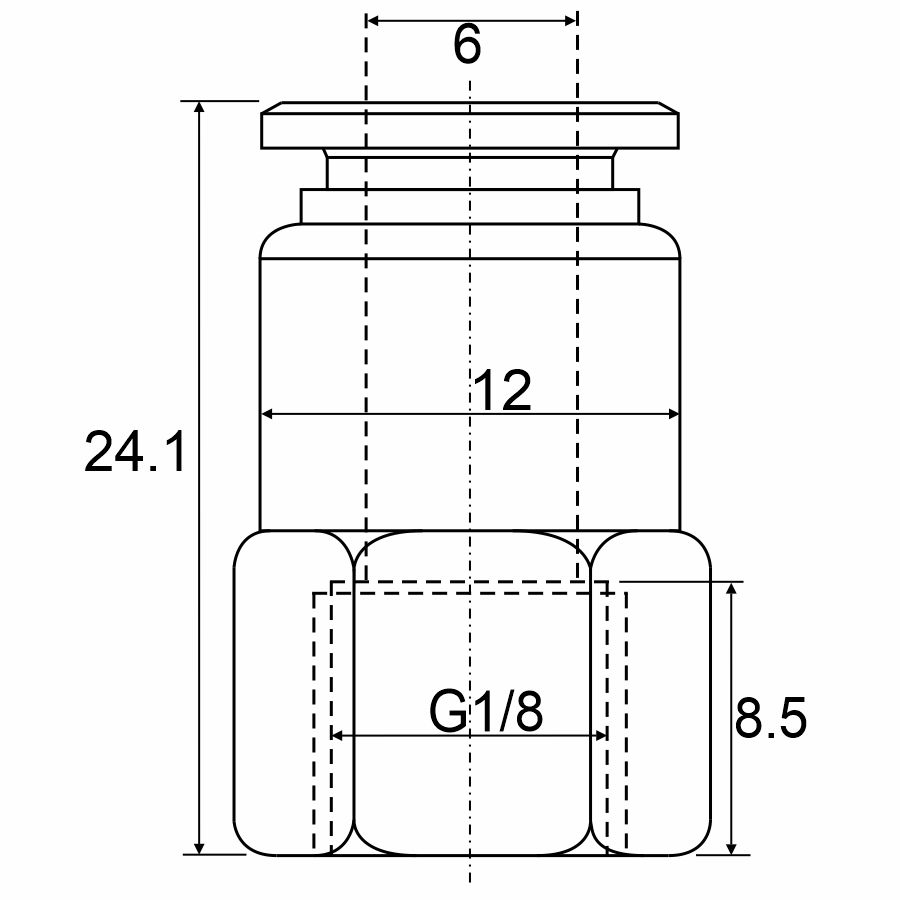

Формат: PCF{ØØ}-{резьба}. Пример: PCF08-02 = Ø8 мм × G1/4″.
Какие исполнения входят в серию PCF?
В серии 25 исполнений. Обозначения ряда: PCF04-01, PCF04-02, PCF04-03, PCF04-04, PCF04-M5, PCF06-01, PCF06-02, PCF06-03 и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Как подобрать нужное исполнение PCF?
Выбор исполнения держится на двух размерах из обозначения: диаметре трубки под цангу и резьбе присоединения. Коническая и цилиндрическая резьба между собой не взаимозаменяемы — цилиндрическая требует прокладку или кольцо-уплотнитель в торце.
Какие импортные обозначения соответствуют PCF?
PCF — Соответствие проверено по каталогам этих производителей: совпадают присоединительные и посадочные размеры, класс изделия тот же, поэтому переделка обвязки и крепления не требуется. Обозначения, не прошедшие проверку по каталогу, в перечень не попадают.
Когда поставка и что входит в комплект?
Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы. В комплект входит сам узел; крепёж, датчики и сопутствующие элементы заказываются отдельно, их подбирают под конкретное исполнение. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.
Совместимость с импортными аналогами
Совместимый аналог — AirTAC PCF402, Festo QSF (совпадают присоединительные и установочные размеры, серия PCF).
Как расшифровать артикул PCF?
Формат: PCF{диаметр трубки}-{присоединение (резьба)}
- PCF — серия
- Диаметр трубки: 04 / 06 / 08 / 10 / 12
- Присоединение (резьба): G1/8 / G1/4 / G3/8 / G1/2 / M5
Пример: PCF04-01
