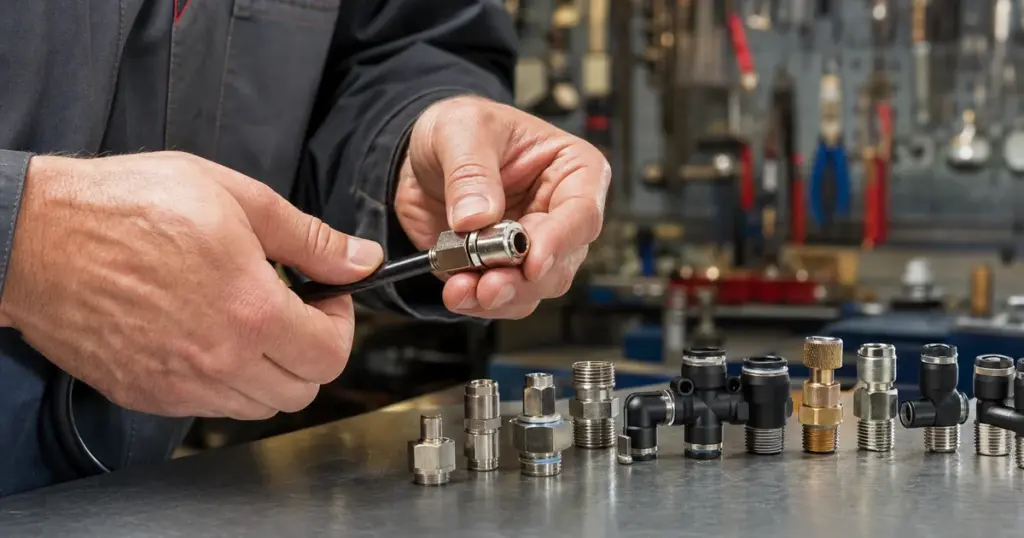

Цанговые фитинги: устройство, посадка трубки и таблица размеров

Краткий ответ: цанговый фитинг держит пневмотрубку тремя элементами — цангой с зубцами (механический замок), уплотнительным кольцом (герметичность) и освобождающим кольцом (разборка без инструмента). Чтобы соединение не травило, трубку режут строго под 90° труборезом и вставляют до упора — на глубину от 10 мм для Ø4 до 20 мм для Ø12. Типоразмерный ряд: трубки Ø4/6/8/10/12 мм × резьбы M5–G1/2. В каталоге цанговых фитингов CORNETA — более 400 SKU WAALPC по цене от 54 ₸.

Устройство цангового фитинга: цанга, кольцо, уплотнение

Снаружи цанговый фитинг выглядит просто: корпус с резьбой и торчащее сверху пластиковое кольцо. Вся механика — внутри, и она одинакова у всех производителей, работающих в единой системе типоразмеров трубки (диаметры 4/6/8/10/12 мм и резьбовой ряд M5–G1/2 сложились как отраслевой де-факто стандарт; общие требования и методы испытаний цанговых соединителей для термопластичных трубок задаёт ISO 14743, а резьбовые порты и штуцера — ISO 16030; глубину посадки и размеры цанги каждый завод задаёт сам). Если разобрать фитинг, изнутри наружу идут пять элементов:

Из этой конструкции следуют два практических вывода. Первый: замок и герметичность — это разные элементы. Трубка может сидеть «мёртво» (цанга держит), но травить (уплотнение не работает, потому что трубка порезана косо или поцарапана). Второй: всё, что портит наружную поверхность трубки в зоне кольца — царапины, следы зубцов от прошлого монтажа, овальность после кусачек, — портит герметичность, а не удержание.

Посадка трубки: рез под 90° и вставка до упора

Правильная посадка занимает пять секунд, но у этих пяти секунд есть техника. По опыту разборов рекламаций CORNETA, подавляющее большинство «бракованных» фитингов — это ошибки посадки, а не дефект детали.

Отдельно про глубину вставки: на большинстве корпусов нет метки, поэтому глубину проверяют заранее — прикладывают трубку к фитингу сбоку, отмечают маркером и после вставки убеждаются, что метка ушла к самому кольцу. Для серийного монтажа проще один раз замерить и запомнить: «до упора» всегда чувствуется рукой как жёсткий стук в торец, а не как упругое сопротивление уплотнения.

Разборка — зеркально и с теми же правилами. Сначала полностью сбросить давление в линии: цанговое соединение допускает разборку только на обесточенной по воздуху магистрали, иначе трубка вылетит из гнезда как из пневмопушки. Затем равномерно нажать на освобождающее кольцо по всей окружности — пальцами или накидной вилкой — и вынуть трубку строго вдоль оси, без перекоса. Если тянуть трубку с нажатым наполовину кольцом, зубцы процарапают наружный слой, и этот конец придётся отрезать.

Выбор самой трубки — диаметр и материал под задачу — это отдельный вопрос; для него есть калькулятор подбора диаметра пневмотрубки и сравнение материалов в статье о трубках PU, PA и PE. Сами трубки — в каталоге пневмотрубок: полиуретановая PU0425 (Ø4×2,5) стоит 60 ₸ за метр.

Таблица размеров: трубка Ø4–12 мм × резьба M5–G1/2

Артикул цангового фитинга читается напрямую: серия + диаметр трубки + код резьбы. Код резьбы: M5 — M5, 01 — G1/8, 02 — G1/4, 03 — G3/8, 04 — G1/2. То есть PC06-01 — прямой фитинг под трубку Ø6 с резьбой G1/8, а PL08-02 — угловой под Ø8 с G1/4.

Трубка, Ø мм	Глубина вставки, мм (ориентир)	Типовые резьбы	Пример артикула	Цена
4	10	M5, G1/8, G1/4	PC04-01	240 ₸
6	10	M5, G1/8, G1/4, G3/8	PC06-01	240 ₸
8	12	G1/8, G1/4, G3/8	PC08-02	300 ₸
10	15	G1/4, G3/8, G1/2	PC10-02	420 ₸
12	20	G1/4, G3/8, G1/2	PC12-04	780 ₸

Глубина вставки в таблице — ориентир: точное значение зависит от серии и завода, при сомнении сверяйтесь с листом на конкретный фитинг. Серия PC в каталоге выпускается и на Ø14–16 мм, в таблице — ходовые Ø4–12. Промежуточных размеров нет: трубка Ø6 не встанет в фитинг Ø8 ни при каком усилии — цанга рассчитана на конкретный наружный диаметр с допуском ±0,1 мм. Сочетание «диаметр × резьба» выбирается по резьбовому гнезду на пневмоострове, распределителе или цилиндре; если сомневаетесь в сочетании — прогоните позицию через подборщик фитингов CORNETA, он выдаёт артикул по диаметру трубки и резьбе порта за несколько секунд.

Форма корпуса выбирается по месту: прямой PC — когда трубка подходит к порту вдоль оси, угловой PL 90° — когда над портом мало места и трубку нужно сразу увести вбок, PL-45 — промежуточный случай на плотных монтажных плитах. Размерный ряд «диаметр × резьба» у прямых и угловых один и тот же, разница только в цене: у ходовых типоразмеров (G1/8, G1/4) угловой обычно на 60–180 ₸ дороже прямого, но встречаются и исключения.

Важный нюанс про резьбу: у стандартных серий PC/PL наружная резьба коническая, с заводским герметизирующим покрытием — она уплотняется самим витком. Серии с индексом G (PC-G, PL-G) имеют цилиндрическую резьбу с уплотнительным кольцом под буртом — их ставят туда, где порт выполнен под цилиндрическую резьбу и коническая недопустима. Резьба M5 всегда цилиндрическая и уплотняется кольцом.

Серии цанговых фитингов WAALPC: более 400 SKU

Все цанговые фитинги каталога собраны в рубрике Цанговые фитинги: выбор по диаметру трубки, резьбе и материалу корпуса, цены в тенге.

В каталоге CORNETA цанговая группа WAALPC — 16 серий, более 400 SKU, цены от 9 до 6 210 ₸ за фитинг (дороже только пилотные обратные клапаны — пневмозамки PCV — до 15 240 ₸). Диапазоны цен в таблице приведены на момент проверки и меняются вместе с прайсом — актуальную цену смотрите в карточке серии.

Серия	Исполнение	SKU	Цены, ₸
PC	Прямой, наружная резьба	49	9–378
PC-G	Прямой, цилиндрическая резьба G с уплотнительным кольцом	21	45–315
PCF	Прямой, внутренняя резьба	25	57–200
PL	Угловой 90°, наружная резьба	49	12–336
PL-45	Угловой 45°	22	54–198
PLF	Угловой 90°, внутренняя резьба	50	72–300
PLJ / PLL / PLM	Угольник 90° со вставным штуцером (PLJ), удлинённый (PLL), переборочный — монтаж через панель (PLM)	93	63–459
PL-G-BR	Угловой 90°, резьба G, комбинированный (никелированная латунь и пластик)	21	48–942
PE / PEG / PEW	Тройники: PE — равнопроходный Т-образный, PEG и PEW — переходные (PEW — угловой)	77	30–1035
PU	Прямой соединитель трубка–трубка	11	30–60
PU-трубка	Полиуретановая трубка, цена за метр	11	10–369
PCV	Обратный клапан пилотный (пневмозамок) с цанговыми гнёздами	5	1010–2540

Ориентиры по ценам: прямой PC04-01 — 240 ₸, угловой PL04-01 — 300 ₸, прямой с внутренней резьбой PCF06-01 — 360 ₸, тройник PE04 — 240 ₸, прямой соединитель трубка–трубка PU04 — 180 ₸, пилотный обратный клапан PCV-06 — 6 060 ₸. Все серии выполнены в единой системе размерностей, поэтому импортная трубка того же диаметра встаёт в фитинг WAALPC, и наоборот — при подборе аналога импортной обвязки не нужно перекладывать магистраль целиком, достаточно заменить дефицитные узлы. Импортный артикул фитинга подбирается в поиске аналога: вводите обозначение оригинала — получаете совместимый аналог по ISO с ценой.

Хватит ли фитингу пропускной способности: формула и расчёт

Цанговый фитинг сужает канал: проход в корпусе может быть уже внутреннего диаметра трубки. Поэтому пропускную способность линии считают по самому узкому сечению — берут меньший из двух диаметров; расчёт по внутреннему диаметру трубки даёт верхнюю оценку. Оценочная формула расхода через сечение:

Расчёт на реальном артикуле. Обвязываем мини-цилиндр MAL-20-50-CA (Ø20, ход 50 мм, порт G1/8, 8 280 ₸) трубкой PU0425 (Ø4×2,5 мм, 60 ₸/м) через прямой фитинг PC04-01 (240 ₸) при давлении 6 бар:

• Пропускная способность линии: Q = 0,047 × 2,5² × 12 × (6+1) = 0,047 × 6,25 × 12 × 7 ≈ 24,7 нл/мин.
• Потребление цилиндра: объём двух полостей за двойной ход (Ø20, шток 8 мм) ≈ 15,7 + 13,2 ≈ 29 см³, приведённый к атмосфере — 29 × 7 ≈ 203 нсм³ ≈ 0,20 нл за цикл. При 30 циклах в минуту — ≈6,1 нл/мин.
• Запас по расходу: 24,7 / 6,1 ≈ 4 раза. Линия Ø4 для такого цилиндра берёт запас с комфортным резервом; при разгоне свыше 50 циклов в минуту (потребление ≈10 нл/мин) запас сужается до ~2,4 раза — на высокой частоте переходите на Ø6.

Итог по деньгам: полная обвязка одного мини-цилиндра — два угловых PL04-01 (2 × 300 ₸), два метра PU0425 (2 × 60 ₸) и два дросселя с обратным клапаном SL04-01 (2 × 840 ₸, о настройке скорости — в статье про дросселирование пневмоцилиндра) — 2 400 ₸ на точку. Для протяжённых магистралей и больших расходов сечение проверяют в калькуляторе потерь давления.

Почему цанговый фитинг травит: типичные ошибки монтажа

Утечка в цанговом соединении — почти всегда монтаж, а не деталь. Шесть типовых причин в порядке частоты:

Диагностика простая: мыльный раствор кистью на стык «трубка–кольцо» и на резьбу — пузыри покажут точку за минуту. Игнорировать мелкое шипение дорого: во что обходится незакрытая утечка в год, считает калькулятор стоимости утечек — одна «незаметная» дырка эквивалентом 1 мм съедает десятки тысяч рублей электроэнергии в год. Обзор всех типов пневмофитингов, включая резьбовые и обжимные, — в статье о типах пневматических фитингов и монтаже.

Часто задаваемые вопросы

Чем цанговый фитинг отличается от обжимного с гайкой

Обжимной фитинг зажимает трубку накидной гайкой через врезное или обжимное кольцо — нужен ключ, соединение рассчитано на редкую разборку. Цанговый собирается рукой за секунды: замок держит цанга с зубцами, герметичность даёт уплотнительное кольцо, разборка — нажатием на освобождающее кольцо. В пневматике до 10 бар цанговый стал стандартом де-факто; обжимные остаются в гидравлике и на высоких давлениях.

Сколько раз можно пересаживать трубку в цанговый фитинг

Сам фитинг рассчитан на десятки циклов сборки-разборки — цанга и кольцо не изнашиваются от штатной работы освобождающего кольца. Ограничение — конец трубки: после каждой посадки на нём остаются следы зубцов. Правило простое: перед повторной посадкой укоротить трубку на 10–15 мм труборезом. Если запаса длины нет — заменить отрезок, метр PU0425 стоит 60 ₸.

Почему новый фитинг травит сразу после монтажа

В порядке вероятности: трубка не дошла до упора (самая частая причина), косой рез или овальный торец, повреждённый конец трубки, боковой натяг у корпуса. Если пузырится у резьбы — сорвано герметизирующее покрытие конической резьбы при перетяжке. Заводской брак в цанговой группе — редкость, начинать поиск причины стоит с посадки.

Можно ли вставить трубку Ø6 в фитинг Ø8

Нет. Цанга и уплотнительное кольцо рассчитаны на конкретный наружный диаметр с допуском ±0,1 мм. Трубка меньшего диаметра физически войдёт в гнездо, но кольцо её не охватит — соединение будет травить сразу. Переход между диаметрами делается переходными фитингами — прямыми PG и PGJ или переходными тройниками PEG и PEW из каталога WAALPC, а не «внатяг».

Какая резьба у цанговых фитингов — коническая или цилиндрическая

У стандартных серий PC/PL наружная резьба коническая с заводским герметизирующим покрытием — уплотняется самим витком, лента не нужна. У серий с индексом G (PC-G, PL-G) резьба цилиндрическая, герметичность даёт уплотнительное кольцо под буртом. M5 всегда цилиндрическая с кольцом. Перед заказом сверьте, под какую резьбу выполнен порт оборудования: коническая в цилиндрическом гнезде уплотнится на 2–3 витках и может треснуть корпус порта при затяжке.

Держат ли цанговые фитинги вакуум

Да, штатно — до разрежения −0,95 бар. Уплотнительное кольцо работает в обе стороны: и на избыточное давление до 10 бар, и на вакуум. Требование к посадке на вакууме жёстче — любой косой рез, который на давлении «шипит», на вакуумной линии роняет разрежение и захват перестаёт держать деталь. Для вакуумных линий рез труборезом и вставка до упора обязательны без исключений.
