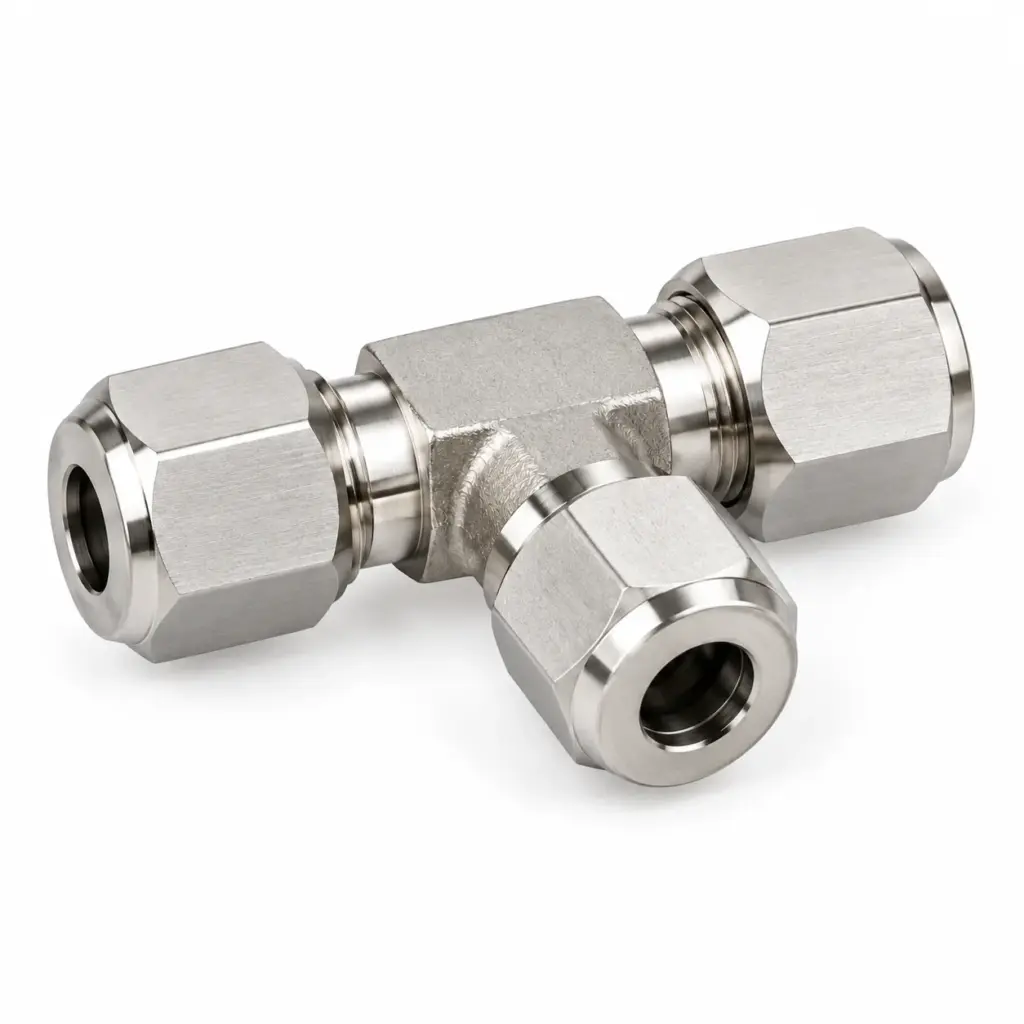

Тройник Т нержавеющий WAALPC SS-PE-card — разветвление линии трубка-трубка по трём портам. Фиксация накидной гайкой (обжим): обжимное кольцо под ключ. Нержавеющая сталь SS304/316 для пищевых, фармацевтических, химических и морских сред. Под трубку Ø 6–16 мм.
✓Срокпоставка 3–5 недель, срок подтверждаем при заказе✓Гарантия12 месяцев WAALPC · возврат по ЗоЗПП✓СтатусПоставщик WAALPC в Казахстане · сертификат✓Юрлицамсчёт, накладная, ЭСФ · госзакупок · паспорт✓Импортввоз в Республику Казахстан
Описание
Характеристики
Чертёж
Документы
Назначение и конструкция
Серия SS-PE-card — нержавеющие цанговые тройники Т-образной формы с тремя присоединениями типа трубка-трубка. Все три порта оснащены цанговыми зажимами одинакового диаметра: трубка вставляется без инструмента и фиксируется цангой с уплотнительным кольцом. Фитинг разветвляет или объединяет пневматические линии под прямым углом без переходных резьбовых соединений.
Материал и стойкость
Корпус и зажимные элементы выполнены из нержавеющей стали 304/316. Это обеспечивает высокую коррозионную стойкость к влаге, агрессивным средам, мойке под давлением и дезинфицирующим растворам. Уплотнения рассчитаны на длительную работу без потери герметичности при перепадах температуры.
Применение
Пищевая промышленность и розлив — стойкость к санитарной мойке;
Фармацевтика и производство косметики — чистые среды;
Химические и нефтехимические установки — агрессивные среды;
Морское и прибрежное оборудование — солевой туман;
Системы подготовки воздуха и контрольно-измерительные линии.
Технические границы
Максимальное рабочее давление до 1.0 МПа, диапазон рабочих температур не заявлен производителем — уточняйте у наших инженеров в зависимости от типоразмера и материала уплотнения. Поддерживается работа в вакуумных линиях. Рабочая среда — сжатый воздух, инертные газы, в исполнении 316 — ряд жидких сред.
Как подобрать типоразмер
Все три порта тройника имеют один диаметр цанги. Выберите значение из ряда 6, 8, 10, 12, 14, 16 мм по наружному диаметру применяемой трубки. Если требуется разветвление линий разного диаметра, наши инженеры подберут переходное решение под вашу схему.
Под какие диаметры трубки есть исполнения серии SS-PE-CARD?
Ряд закрывает наружные диаметры трубки 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм — всего 6 исполнений. Диаметр берут по наружному размеру трубки, а не по внутреннему: цанга держит за наружную поверхность, и трубка с тем же внутренним каналом, но другой стенкой, в тот же штуцер не сядет. Диаметр трубки стоит в обозначении исполнения первым числом; присоединение к оборудованию смотрят в характеристиках выбранного исполнения.
Совместимость с импортными аналогами
Совместимый аналог — Legris 1804 10 00 (совпадают присоединительные и установочные размеры, серия SS-PE-CARD).
Как расшифровать артикул SS-PE-card?
Формат: SS-PE-card-{диаметр трубки}
SS-PE-card — серия
Диаметр трубки: 6 / 8 / 10 / 12 / 14 / 16
Пример: SS-PE-card-6
WAALPC SS-PE-card тот баспайтын болат T-тәрізді үштігі түтік–түтік желісін үш портқа тармақтайды. Бекітуі тартпа сомынмен қысып жасалады: қысқыш сақина кілтпен тартылады. Түтік диаметрі Ø6–16 мм.
Бұрандалы қосылыс жоқ, үштік түтікті түтікке жалғайды. Ең жоғары жұмыс қысымы 1,0 МПа-ға дейін. Температура ауқымы көрсетілмеген. Вакуумдық желілерде жұмыс істеуі берілген.
Тип фитинга
Тройник (T-образный)
Тип соединения
Трубка-трубка + накидная гайка (обжим)
Материал корпуса
Нержавеющая сталь (марка заводом не указана)
Материал уплотнения
FKM (Viton, фторкаучук)
Диаметр трубки
6, 8, 10, 12, 14, 16 мм
Рабочая среда
Сжатый воздух
Рабочее давление
−0,099…1,0 МПа
Максимальное давление
1,5 МПа
Рабочая температура
не заявлена производителем — уточняйте у наших инженеров
Трубки для присоединения
PU (полиуретан), PA (полиамид), нейлон
Габаритные, монтажные и присоединительные размеры серии WAALPC SS-PE-card.
На листе SS-PE-card указаны длина, посадочные и присоединительные размеры по каждому типоразмеру.
foto67-32001-20261024-003848
Datasheet (PDF) — техническое описание серии SS-PE-card
Паспорт изделия — для приёмки на склад
документы о ввозе — таможенная декларация на партию
Документы на SS-PE-card — по запросу, вместе с коммерческим предложением.
Совместимый аналог — наш SS-PE-card-10, Ø10 мм. Цена 2 940 ₸, поставка 3–5 недель.
Совместимо с Legris 1804 12 00
Совместимый аналог — наш SS-PE-card-12, Ø12 мм. Цена 4 620 ₸, поставка 3–5 недель.
Совместимо с Legris 1804 16 00
Совместимый аналог — наш SS-PE-card-16, Ø16 мм. Цена 8 160 ₸, поставка 3–5 недель.
Совместимо с Legris 1804 06 00
Совместимый аналог — наш SS-PE-card-6, Ø6 мм. Цена 3 900 ₸, поставка 3–5 недель.
Совместимо с Legris 1804 08 00
Совместимый аналог — наш SS-PE-card-8, Ø8 мм. Цена 2 640 ₸, поставка 3–5 недель.
У SS-PE-CARD: полное совпадение, включая исполнение, — 5, совпадение по размеру (исполнение сверяется) — 0. Нет вашего номера SS-PE-CARD? Пришлите его на подбор.
Какие коды конкурентов закрывает серия SS-PE-card?
В таблице — 5 пар «чужой код → наш артикул» по бренду Legris. Каждая пара проверена по каталогу производителя, цена взята из реестра на сегодня. Нужного кода нет в таблице — введите его в поле «Ваш код изделия» выше, подберём совместимый аналог и посчитаем цену.
Алматы бойынша жеткізуді өзіміздің жеткізу қызметіміз жүзеге асырады. Қазақстанның басқа қалаларына тапсырыс 5–10 жұмыс күнінде Alemtat және B-Express қызметтері арқылы жеткізіледі.
Барлық бағалар теңгемен, ҚҚС-ты қоса алғанда көрсетілген; нақты баға — осы беттегі кестеде.
Алматыдағы қойма және өзі алып кету: Садвакасова көшесі, 122. Жұмыс уақыты: дүйсенбі–жұма 9:00–18:00, сенбі және жексенбі — демалыс.
Жабдығыңыздың артикулын info@corneta.kz мекенжайына немесе WhatsApp арқылы жіберіңіз — үйлесімді аналогты таңдап, шот дайындаймыз.
Қазақстан үшін сұрақтар мен жауаптар
SS-PE-card атауында қандай бекіту түрі берілген?
Қысып бекітілетін қосылыс.
Үштіктің материалы қандай?
Тот баспайтын болат.
Алматы бойынша жеткізу қалай орындалады?
Алматы бойынша жеткізуді өзіміздің жеткізу қызметіміз жүзеге асырады.
Шот үшін жабдықтың артикулы жеткілікті ме?
Жабдығыңыздың артикулын info@corneta.kz мекенжайына немесе WhatsApp арқылы жіберіңіз — үйлесімді аналогты таңдап, шот дайындаймыз.
Сколько стоят исполнения SS-PE-card?
В каталоге 6 исполнений SS-PE-card с ценой: от 2 640 ₸ (SS-PE-card-8) до 8 160 ₸ (SS-PE-card-16). По ряду: SS-PE-card-8 — 2 640 ₸, SS-PE-card-10 — 2 940 ₸, SS-PE-card-6 — 3 900 ₸, SS-PE-card-12 — 4 620 ₸, SS-PE-card-14 — 6 480 ₸, SS-PE-card-16 — 8 160 ₸. Медиана ряда — 4 620 ₸: 3 из 6 исполнений стоят дешевле медианы, остальные — дороже или равны ей.
Какие типоразмеры есть у SS-PE-card?
У SS-PE-card 6 типоразмеров: Ø6 мм, Ø8 мм, Ø10 мм, Ø12 мм, Ø14 мм, Ø16 мм. По размерам: Ø6 мм — 1 исполнение, от 3 900 ₸; Ø8 мм — 1 исполнение, от 2 640 ₸; Ø10 мм — 1 исполнение, от 2 940 ₸; Ø12 мм — 1 исполнение, от 4 620 ₸; Ø14 мм — 1 исполнение, от 6 480 ₸; Ø16 мм — 1 исполнение, от 8 160 ₸.
Каким импортным артикулам соответствуют исполнения SS-PE-card?
Совместимый аналог по артикулу: Legris 1804 10 00 → SS-PE-card-10; Legris 1804 12 00 → SS-PE-card-12; Legris 1804 16 00 → SS-PE-card-16; Legris 1804 06 00 → SS-PE-card-6; Legris 1804 08 00 → SS-PE-card-8. Полная таблица соответствий — выше на странице. Совместимый аналог подбирается по типоразмеру и присоединению, поэтому перед заказом сверьте их с исходной позицией.
Какие характеристики у серии SS-PE-card?
Тип фитинга: Тройник (T-образный); Тип соединения: Трубка-трубка + накидная гайка (обжим); Материал корпуса: Нержавеющая сталь (марка заводом не указана); Материал уплотнения: FKM (Viton, фторкаучук); Рабочая среда: Сжатый воздух; Рабочее давление: −0,099…1,0 МПа; Максимальное давление: 1,5 МПа; Рабочая температура: не заявлена производителем — уточняйте у наших инженеров; Трубки для присоединения: PU (полиуретан), PA (полиамид), нейлон.
Какие особенности у серии SS-PE-card?
SS-PE-card — нержавеющий Т-образный тройник с обжимным соединением: трубка удерживается обжимом, а не цангой, как у SS-PE. Три входа одного диаметра, резьбы нет. Ряд трубок от 6 до 16 мм: SS-PE-card-6 … SS-PE-card-16; размеров 4 мм здесь нет, они есть у цангового SS-PE. Корпус из нержавеющей стали. Цельный нержавеющий корпус, резьбы у изделия нет.
T-тәрізді тот баспайтын болат үштікте түтік SS-PE-дегідей цангамен емес, қысып бекітіледі. Үш кірісінің диаметрі бірдей, бұрандасы жоқ. Түтік қатары 6–16 мм: SS-PE-card-6 … SS-PE-card-16. 4 мм өлшемі бұл қатарда жоқ, цангалы SS-PE-де бар. Корпус тұтас тот баспайтын болаттан жасалған.
