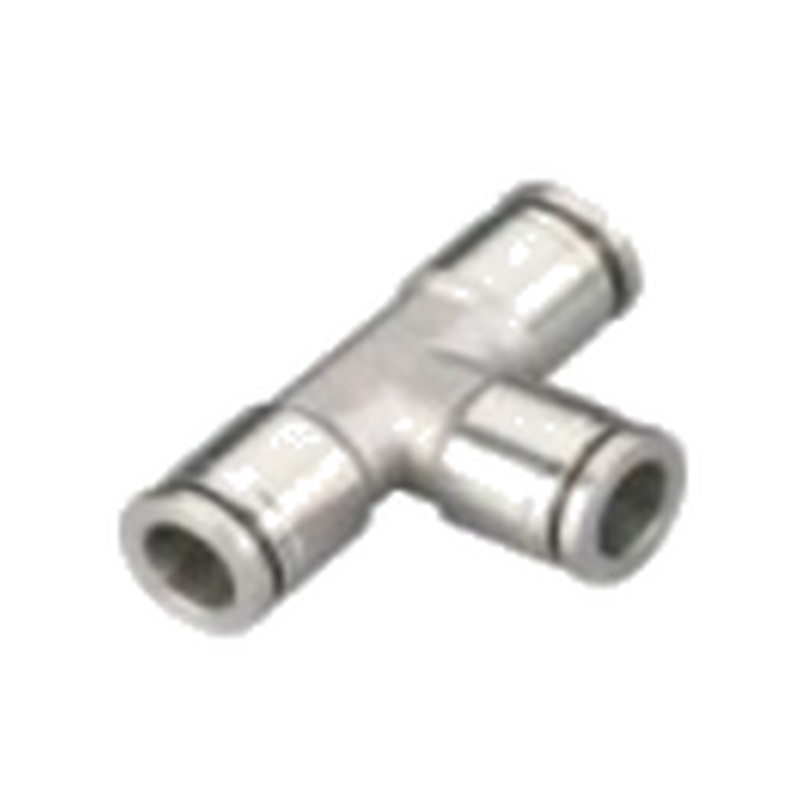

Фитинг нерж. SS-PE (тройник Т трубка-трубка)
Тройник T-образный из нержавеющей стали SS304/316, цанговый зажим по всем трём концам — врезка ответвления в пневмомагистраль без резьбы, для агрессивных и пищевых сред; уплотнение FKM (Viton), диапазон, который производитель отдельно не заявляет. Под трубку Ø4, 6, 8, 10, 12, 14, 16 мм. Пришлите типоразмер — подберём аналог.
Назначение и конструкция
Серия SS-PE — равнопроходные тройники Т-образной геометрии с тремя цанговыми портами под трубку. Все три присоединения выполнены под одинаковый наружный диаметр трубки, что позволяет организовать симметричное ответвление линии без переходников. Цанговый механизм с цанговым кольцом и уплотнительным манжетом обеспечивает быстрый монтаж трубки вручную, без инструмента, и надёжную фиксацию при подаче давления.
Материал и стойкость
Корпус и удерживающие элементы выполнены из нержавеющей стали 304/316. Такое исполнение даёт коррозионную стойкость в условиях повышенной влажности, контакта с агрессивными средами, в морской атмосфере и при регулярной санитарной обработке. Нержавеющий корпус не выделяет частиц и сохраняет геометрию резьбы цанги при циклических переустановках трубки.
Применение
- Пищевая и молочная промышленность, линии розлива и упаковки
- Фармацевтика и производство косметики, зоны санитарной мойки
- Химические и лабораторные стенды с агрессивными средами
- Морское и портовое оборудование, установки в солёной атмосфере
- Распределение сжатого воздуха, вакуумных и нейтральных газовых линий
Технические границы
Рабочее давление — до 1.0 МПа, диапазон температур не заявлен производителем — уточняйте у наших инженеров (зависит от материала применяемой трубки). Соединение работает и на вакууме. Рекомендуется использовать калиброванную трубку с допуском по наружному диаметру, чтобы цанга обеспечила полный обхват и герметичность.
Как подобрать типоразмер
Типоразмер определяется наружным диаметром трубки на всех трёх портах: доступны цанги 4, 6, 8, 10, 12, 14 и 16 мм. Геометрия тройника равнопроходная, поэтому подбирается один диаметр под всю ветвь. Если требуется ответвление трубкой другого диаметра, наши инженеры предложат тройник-переходник или комбинацию фитингов под вашу схему обвязки.
Ключевые характеристики
- Материал: нержавеющая сталь 304/316
- Тип соединения: цанговое, трубка-трубка
- Диапазон диаметров цанги: 4–16 мм
- Присоединительная резьба: отсутствует (равнопроходный тройник)
- Макс. рабочее давление: 1.0 МПа
- Диапазон температур: не заявлен производителем
- Работа на вакууме поддерживается
Совместимость с импортными аналогами
Совместимый аналог — SMC KQG2T04-00 (совпадают присоединительные и установочные размеры, серия SS-PE).
Как расшифровать артикул SS-PE?
Формат: SS-PE-{диаметр трубки}
- SS-PE — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12 / 14 / 16
Пример: SS-PE-4
