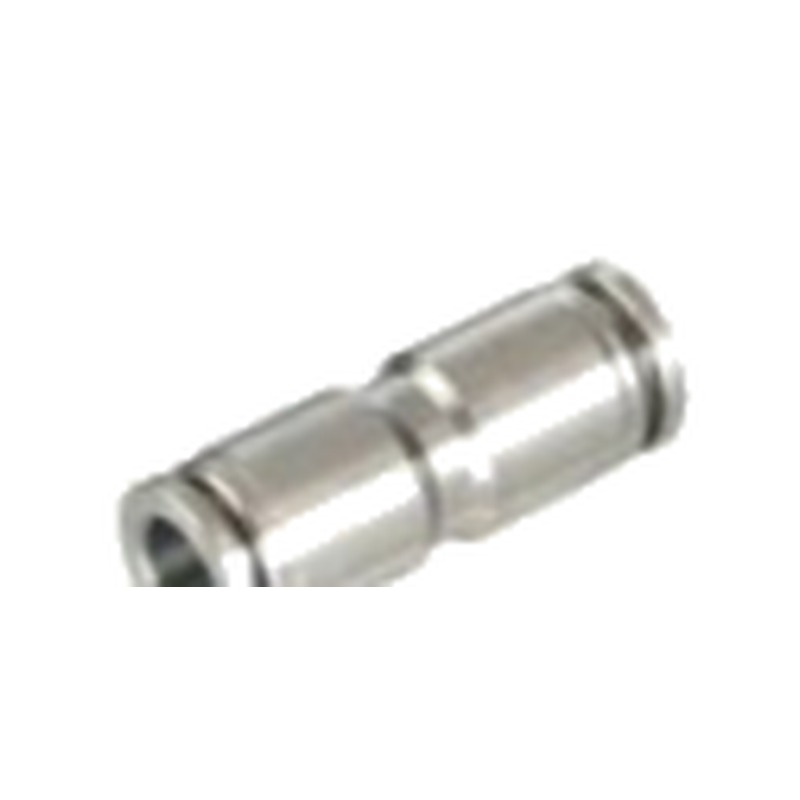

Фитинг нерж. SS-PU (прямая муфта трубка-трубка)
Прямая соединительная муфта тубус-тубус из нержавеющей стали 304/316: цанговый монтаж без инструмента, цанга 4–16 мм, стойкость к коррозии и агрессивным средам.
Назначение и конструкция
Серия SS-PU — прямые соединительные муфты тубус-тубус для жёсткого осевого стыка двух трубок одного диаметра в линиях сжатого воздуха, вакуума и нейтральных жидкостей. С обеих сторон корпуса расположен цанговый узел: трубка вставляется до упора, цанга с зубчатым кольцом фиксирует её, а уплотнительное кольцо обеспечивает герметичность. Монтаж выполняется вручную без инструмента, демонтаж — нажатием на разжимную втулку. Геометрия прямая (180°), без изменения направления потока, что минимизирует местные потери давления на участке соединения.
Материал и стойкость
Корпус, цанга и метизные элементы изготовлены из нержавеющей стали 304/316. Такое исполнение обеспечивает устойчивость к коррозии, окислению и воздействию агрессивных рабочих сред, выдерживает мойку щёлочью и кислотными составами при санитарной обработке. Нержавеющая сталь сохраняет механические свойства при повышенных температурах и не выделяет загрязнений в контактирующую среду.
Применение
Серия предназначена для отраслей с жёсткими требованиями к чистоте и коррозионной стойкости:
- пищевая промышленность и розлив напитков;
- фармацевтика и производство чистых сред;
- химические и нефтехимические установки;
- морское и прибрежное оборудование, судовые системы;
- лабораторные и аналитические стенды.
Технические границы
Максимальное рабочее давление — до 1,0 МПа, диапазон рабочих температур не заявлен производителем — уточняйте у наших инженеров (зависит от материала трубки и среды). Конструкция допускает работу в вакууме до −0,095 МПа. Перед эксплуатацией убедитесь, что давление, температура и химический состав среды находятся в указанных пределах.
Как подобрать типоразмер
Серия охватывает семь типоразмеров с диаметром цанги 4, 6, 8, 10, 12, 14 и 16 мм. Подбор ведётся по наружному диаметру соединяемых трубок — обе стороны муфты рассчитаны на трубку одного диаметра. Уточните материал и толщину стенки трубки: для нержавеющих фитингов рекомендуются трубки с калиброванным наружным диаметром. Если требуется стык трубок разного диаметра, применяйте переходную муфту другой серии. Инженеры КОРНЕТА помогут сопоставить типоразмер с применяемой пневмосхемой.
Ключевые характеристики
- Материал: нержавеющая сталь 304/316
- Тип соединения: цанговое, тубус-тубус
- Диапазон диаметров цанги: 4–16 мм
- Присоединительная резьба: отсутствует (трубка-трубка)
- Макс. рабочее давление: до 1,0 МПа
- Диапазон температур: не заявлен производителем
- Вакуум: до −0,095 МПа
Совместимость с импортными аналогами
Совместимый аналог — SMC KQG2H4-00-F (совпадают присоединительные и установочные размеры, серия SS-PU).
Как расшифровать артикул SS-PU?
Формат: SS-PU-{диаметр трубки}
- SS-PU — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12 / 14 / 16
Пример: SS-PU-4
