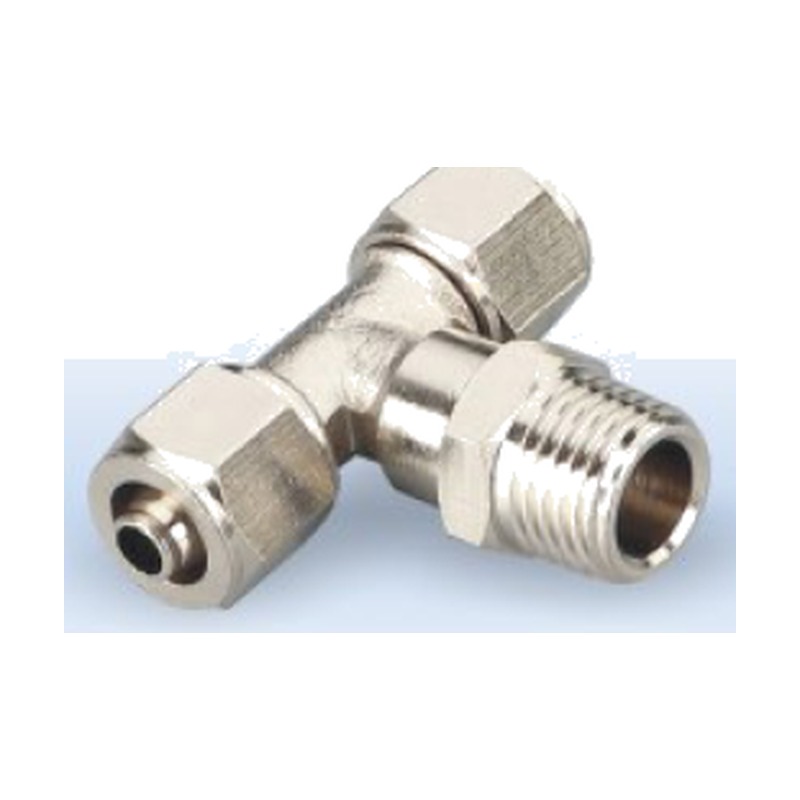

Фитинг цельнолатунный быстрозажимной TK-PB (тройник Т)
Тройник Т цельнолатунный WAALPC TK-PB — разветвление пневмолинии на три направления с отводом под резьбу. Фиксация трубки накидной гайкой (быстрозажим): гайка от руки поджимает цангу, надёжнее вставного соединения на вибрации. Присоединение цанга 4–16 мм, резьба R1/8–R1/2. Корпус — латунь никелированная, уплотнение FKM (Viton), −20…+150 °C. Поставка 2–4 недели.
Назначение и конструкция
Серия TK-PB — быстросъёмные тройники Т-образной формы из латуни ЛС59-1 с никелированием. Геометрия тройника объединяет три канала под углом 90°: магистраль проходит насквозь, третий отвод направлен в сторону, что позволяет ответвлять линию без разрыва основного потока. Цанговый механизм фиксации удерживает трубку зубчатым кольцом, а уплотнение обеспечивает встроенное кольцо круглого сечения. Монтаж и демонтаж выполняются вручную, без инструмента: трубка вставляется до упора, для извлечения достаточно прижать освобождающее кольцо.
Материал и стойкость
Корпус и металлические элементы изготовлены из латуни ЛС59-1 с никелированием марок 304 либо 316. Такое исполнение исключает коррозию во влажных и моечных зонах, выдерживает регулярную дезинфекцию и пар, не выделяет загрязнений в среду.
Применение
Серия рассчитана на отрасли с повышенными требованиями к чистоте и коррозионной стойкости:
- пищевая и молочная промышленность, линии розлива;
- фармацевтика и производство косметики;
- химические и нефтехимические установки;
- морское и судовое оборудование, прибрежные объекты;
- лаборатории и системы подготовки воды.
Технические границы
Рабочее давление — до 1 МПа, поддерживается работа на разрежение (вакуум). Диапазон рабочих температур от −20 до +150 °C. Транспортируемые среды — сжатый воздух, инертные газы, вода и нейтральные жидкости. При выборе среды учитывайте химическую совместимость уплотнения с конкретным реагентом.
Как подобрать типоразмер
Серия охватывает 27 типоразмеров. Сначала определите наружный диаметр трубки под цангу (4, 6, 8, 10, 12, 14 или 16 мм). Для тройников с резьбовым отводом выберите присоединительную резьбу: R1/8, R1/4, R3/8, R1/2 (коническая BSPT) либо M5x0.8. Для соединения трёх трубок без резьбы подбирайте исполнение трубка-трубка по диаметрам каналов. Если нужен подбор под существующую схему — направьте список позиций, инженер сформирует таблицу соответствия.
Ключевые характеристики
- Материал: латунь ЛС59-1 с никелированием
- Тип соединения: быстросъёмное цанговое, монтаж без инструмента
- Диапазон диаметров цанги: 4-16 мм
- Присоединительная резьба: R1/8-R1/2, M5x0.8
- Макс. рабочее давление: 1 МПа
- Диапазон температур: от -20 до +150 °C
- Поддержка разрежения (вакуум)
Совместимость с импортными аналогами
Совместимый аналог — SMC KQB2T04-M5 (совпадают присоединительные и установочные размеры, серия TK-PB).
Как расшифровать артикул TK-PB?
Формат: TK-PB-{диаметр трубки}-{присоединение (резьба)}
- TK-PB — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12 / 14 / 16
- Присоединение (резьба): R1/8 / R1/4 / R3/8 / R1/2 / R3/4 / M5
Пример: TK-PB-4-01
