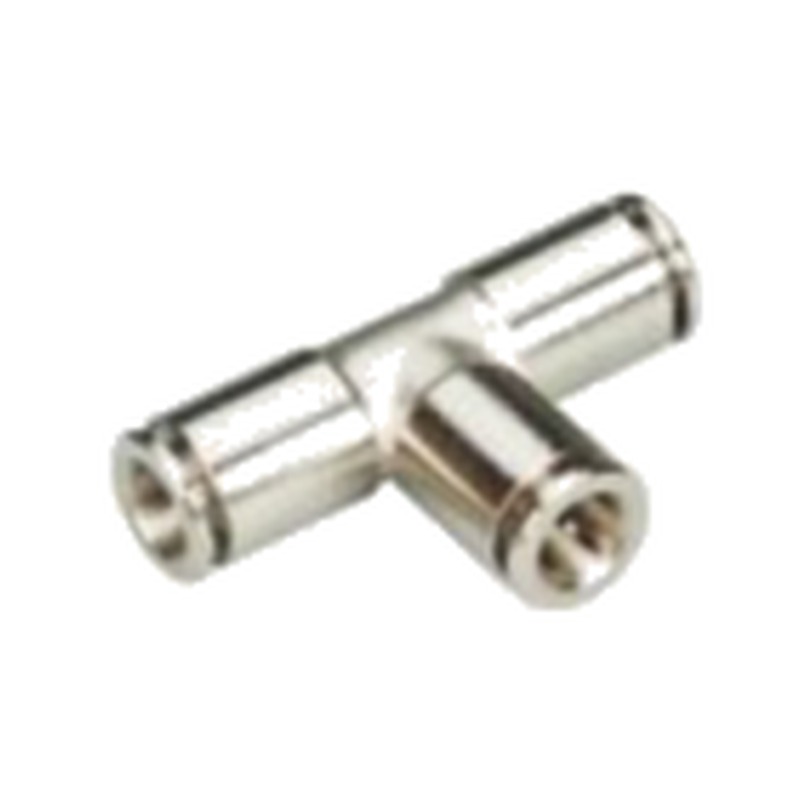

Фитинг цельнолатунный быстрозажимной TK-PE (тройник Т)
Тройник Т цельнолатунный WAALPC TK-PE — разветвление линии трубка-трубка по трём портам без резьбы. Фиксация накидной гайкой (быстрозажим): гайка от руки поджимает цангу, держит на вибрации. Цанга 6–16 мм. Латунь никелированная, уплотнение FKM (Viton), −20…+150 °C. Поставка 2–4 недели.
Назначение и конструкция
Тройник Т серии TK-PE — быстросъёмный фитинг для Т-образного разветвления или объединения трёх пневмолиний из полимерной трубки. Все три отвода выполнены под цанговое соединение трубка-трубка, без присоединительной резьбы. Геометрия — симметричная буква «Т»: два соосных отвода образуют проходную магистраль, третий отходит перпендикулярно. Монтаж выполняется простой вставкой трубки в цангу до упора: зубчатый захватный венец удерживает трубку, а уплотнительное кольцо обеспечивает герметичность. Демонтаж — нажатием на разжимное кольцо, без инструмента и без расходных уплотнительных лент.
Материал и стойкость
Корпус, захватный венец и опорная втулка изготовлены из латуни ЛС59-1 с никелированием. Гладкие беззазорные поверхности облегчают санитарную обработку и мойку.
Технические границы
Рабочее давление — до 1,0 МПа, диапазон температур — от −20 до +150 °C (зависит от материала применяемой трубки). Тройник работает на нейтральных и слабоагрессивных средах: сжатый воздух, инертные газы, вода, ряд технических жидкостей. Конкретный предел по температуре и химической совместимости уточняется по среде и марке стали (304 или 316).
Как подобрать типоразмер
В серии шесть типоразмеров с наружным диаметром цанги 6, 8, 10, 12, 14 и 16 мм. Так как соединение трубка-трубка, у Т-тройника все три отвода рассчитаны на один диаметр трубки — выбирайте типоразмер строго по наружному диаметру применяемой полимерной трубки. Если требуется переход на другой диаметр, используйте переходные тройники. По марке стали (304 или 316) ориентируйтесь на агрессивность среды. Пришлите параметры контура — поможем с инженерным подбором.
Ключевые характеристики
- Материал: латунь ЛС59-1 с никелированием
- Тип соединения: цанговое, трубка-трубка
- Диапазон диаметров цанги: Ø6–16 мм (6 типоразмеров)
- Присоединительная резьба: отсутствует (Т-тройник трубка-трубка)
- Макс. рабочее давление: до 1,0 МПа
- Диапазон температур: −20…+150 °C
- Стойкость: коррозионно-стойкое исполнение для агрессивных и санитарных сред
Совместимость с импортными аналогами
Совместимый аналог — AirTAC PE6, Camozzi TK-PE (совпадают присоединительные и установочные размеры, серия TK-PE).
Как расшифровать артикул TK-PE?
Формат: TK-PE-{диаметр трубки}-{диаметр 2-й трубки}
- TK-PE — серия
- Диаметр трубки: 6 / 8 / 10 / 12 / 14 / 16
- Диаметр 2-й трубки: 10 мм / 12 мм / 14 мм / 16 мм / 6 мм / 8 мм
Пример: TK-PE-6-10
