Фитинг цельнолатунный быстрозажимной TK-PU (муфта)
Прямая муфта цельнолатунная WAALPC TK-PU — соединение двух трубок в линию без резьбы. Фиксация накидной гайкой (быстрозажим) с обеих сторон. Цанга 4–16 мм. Латунь никелированная, уплотнение FKM (Viton), −20…+150 °C. Аналог Camozzi (серия 6580, Straight Union) — точный типоразмер уточняем. Поставка 2–4 недели.
Назначение и конструкция

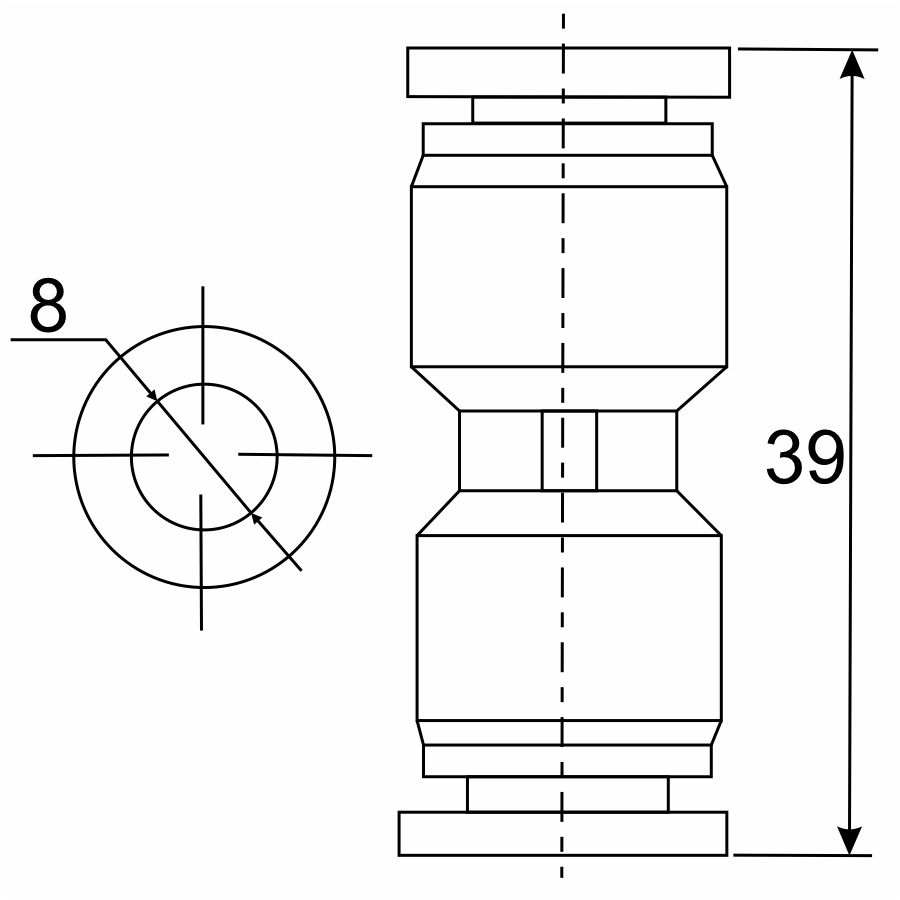

Серия TK-PU — прямые быстросъёмные муфты типа «тубус-тубус» для прямого соединения двух отрезков пневматической трубки одинакового или согласованного диаметра. Соединение выполняется в линию, без изменения направления потока. С каждой стороны корпуса расположен цанговый зажим: трубка вставляется в порт до упора, а латунный цанга с зубчатым кольцом фиксирует её и обеспечивает герметичность за счёт уплотнительного кольца. Демонтаж производится нажатием на освобождающее кольцо — без инструмента и без повреждения трубки.
Материал и стойкость
Корпус и цанговый механизм изготовлены из латуни ЛС59-1 с никелированием. Такое исполнение обеспечивает высокую коррозионную стойкость к влаге, агрессивным средам, моющим и дезинфицирующим растворам.
Технические границы
Максимальное рабочее давление — до 1 МПа. Диапазон рабочих температур — от −20 до +150 °C (зависит от материала применяемой трубки). Рабочая среда — сжатый воздух, инертные газы, вода. Перед установкой убедитесь, что наружный диаметр трубки соответствует номиналу цанги.
Как подобрать типоразмер
Серия включает 18 типоразмеров с цангой 4, 6, 8, 10, 12, 14 и 16 мм. Для прямого соединения выбирайте муфту по наружному диаметру трубки. Доступны как равнопроходные исполнения (одинаковый диаметр с обеих сторон), так и переходные — для стыковки трубок разного диаметра. При сомнениях в подборе под конкретную среду и давление воспользуйтесь инженерным подбором.
Ключевые характеристики
- Материал: латунь ЛС59-1 с никелированием
- Тип соединения: быстросъёмное цанговое, трубка-трубка
- Диапазон диаметров цанги: 4-16 мм
- Присоединительная резьба: отсутствует (тубус-тубус)
- Макс. рабочее давление: до 1 МПа
- Диапазон температур: −20…+150 °C
- Вакуум: применимо (до −0,1 МПа)
Совместимость с импортными аналогами
Совместимый аналог — AirTAC PU10, Camozzi TK-PU, SMC KQB2H4-M5 (совпадают присоединительные и установочные размеры, серия TK-PU).
Как расшифровать артикул TK-PU?
Формат: TK-PU-{диаметр трубки}-{исполнение}
- TK-PU — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12 / 14 / 16
- Исполнение: 01 / 02 / 03 / 04 / M5
Пример: TK-PU-4-01
