Фитинг цельнолатунный быстрозажимной TK-PV (L-угольник) — купить в Казахстане, цена в тенге
TK-PV — L-тәрізді бұрыштық жез фитинг
TK-PV — жылдам бекітілетін, L-тәрізді бұрыштық фитинг; атауы бойынша толығымен жезден жасалған.
Серия позициялары кестеде берілген.
TK-PV WAALPC үйлесімді аналогы: жабдығыңыздың артикулын кестедегі кодтармен алдын ала салыстырып шығыңыз.

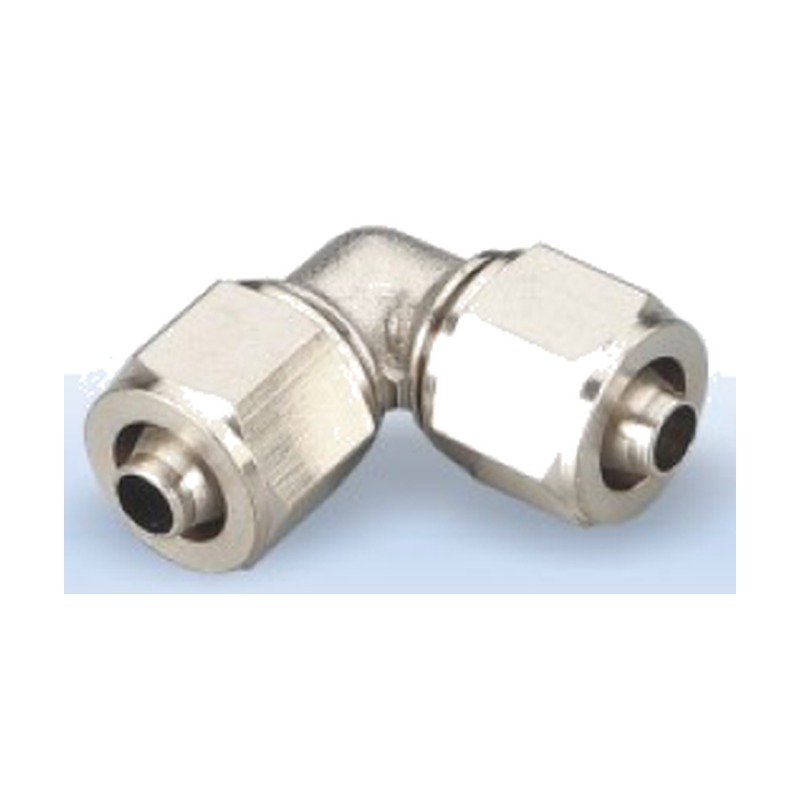

Угольник L-образный 90° цельнолатунный WAALPC TK-PV — соединение двух трубок под углом 90° без резьбы. Накидные гайки (быстрозажим) на обоих портах. Трубка Ø4–16 мм. Латунь никелированная, уплотнение FKM (Viton).
+7 707 540-71-38 · WhatsApp на всех номерах
Түрі — L-тәрізді бұрыштық, жылдам бекітілетін фитинг; материалы — жез.
Бірінші өлшем коды: 4, 6, 8, 10, 12, 16. Екінші өлшем коды: 01, 02, 03, 04, M5.
Позиция екі кодтың жұбымен анықталады; кестедегі 14 жолдан екі коды да жабдығыңыздағымен сәйкес келетінін таңдаңыз.
Для чего нужен
TK-PV — латунные быстрозажимные L-угольники трубка–трубка. Они соединяют две пневматические трубки под углом 90° и позволяют повернуть линию в тесном месте, не гнув трубки и не ставя опоры. Резьбового присоединения нет: на обоих портах стоят накидные гайки. Монтаж такой: трубку вводят до упора, гайку затягивают, и она обжимает трубку; для разборки гайку отворачивают.
Материал
Корпус — никелированная латунь ЛС59-1.
Режимы
Давление — до 1,0 МПа. При правильно подобранной трубке соединение подходит для вакуума.
Как выбрать и заказать
Размер определяет только наружный диаметр трубки (в каталоге WAALPC это код вида TK-PV06 для трубки Ø6 мм), обе трубки берутся одного диаметра. Диаметры — от 4 до 16 мм. Если есть сомнения в совместимости, пришлите параметры контура — поможем подобрать типоразмер. Цена на corneta.kz указана в тенге с НДС 16 %, счёт выставляем ТОО и ИП, отгрузка идёт со склада в Алматы.
Основные параметры
- Материал: латунь ЛС59-1, никелирование
- Соединение: накидные гайки на обоих портах (трубка–трубка, без резьбы)
- Трубка: 4–16 мм
- Форма: L-угольник 90°
- Давление: максимум до 1,0 МПа
- Годится для вакуума
Артикулы TK-PV и их цены
В серии значится 14 артикулов. Вот они: артикул TK-PV-10-01, цена 2 160 ₸; артикул TK-PV-10-02, цена 2 340 ₸; артикул TK-PV-10-03, цена 2 460 ₸; артикул TK-PV-12-02, цена 3 180 ₸; артикул TK-PV-12-03, цена 3 360 ₸; артикул TK-PV-12-04, цена 3 480 ₸; артикул TK-PV-16-03, цена 5 880 ₸; артикул TK-PV-16-04, цена 6 060 ₸; артикул TK-PV-4-M5, цена 1 020 ₸; артикул TK-PV-6-01, цена 1 320 ₸; артикул TK-PV-6-02, цена 1 500 ₸; артикул TK-PV-6-M5, цена 1 080 ₸; артикул TK-PV-8-01, цена 1 560 ₸; артикул TK-PV-8-02, цена 1 620 ₸. Цены берутся из реестра.
Как расшифровать артикул TK-PV?
Формат: TK-PV-{диаметр трубки}
- TK-PV — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12 / 16
Тұтас жезден жасалған L-тәрізді 90° WAALPC TK-PV бұрыштық фитингі — желіні бұрып, R (BSPT) сыртқы бұрандасына өтуге арналған. Түтік тартпа сомынды цангалы кіріс арқылы енгізіледі (жылдам бекіту). Түтік 4–16 мм. Жез никельденген, тығыздағыш — FKM.
TK-PV сериясы — түтіктен бұрандаға өтетін, жылдам бекітілетін жез L-бұрыштық фитингтер. Фитинг пневматикалық түтікті жетектің немесе магистральдың бұрандалы портымен 90° бұрышпен қосады және тар жағдайларда иілген түтіктерсіз әрі тіректерсіз бұрылысты қамтамасыз етеді. Түтікті портқа тірелгенше енгізіп, тартпа сомынды тартады: сомын түтікті қысып, қосылысты ұстап тұрады, ажырату үшін оны бұрап шығарады. Екінші қосылыс — конустық R (BSPT) сыртқы бұрандасы.
Корпус никельденген ЛС59-1 жезінен жасалған.
Ең жоғары жұмыс қысымы — 1,0 МПа-ға дейін. Түтік дұрыс таңдалған жағдайда қосылыс вакуум жағдайында жұмыс істеуге жарамды.
Серияда түтік диаметрі 4, 6, 8, 10, 12 және 16 мм, бұрандасы R1/8–R1/2, M5 типоөлшемдер бар. Таңдау түтіктің сыртқы диаметрі мен қосылатын порттың бұрандасы бойынша жүргізіледі. Үйлесімділікке күмән туса, контур параметрлерін жіберіңіз — типоөлшемді инженерлік таңдауға көмектесеміз.
Материал: никельденген ЛС59-1 жезі
Қосылу түрі: тартпа сомынмен жылдам бекітілетін (түтік) + R (BSPT) сыртқы бұрандасы
Түтік диаметрі: 4–16 мм (4, 6, 8, 10, 12, 16)
Бұранда: R1/8, R1/4, R3/8, R1/2, M5
Ең жоғары жұмыс қысымы: 1,0 МПа-ға дейін
Вакуум жағдайында жұмыс істеуге жарамды
Бөлімдер TK-PV сериясы үшін іріктелген.
