Подготовка сжатого воздуха — раздел о фильтрации, осушении и смазке воздуха перед подачей в пневмосистему. Без правильной подготовки воздуха даже самое надёжное оборудование выходит из строя за недели: забиваются клапаны, ржавеют штоки, пересыхают уплотнения. Грамотная ФРЛ-система продлевает ресурс пневматики в 5–10 раз и экономит на ремонте сотни тысяч рублей в год.
Почему нужна подготовка воздуха

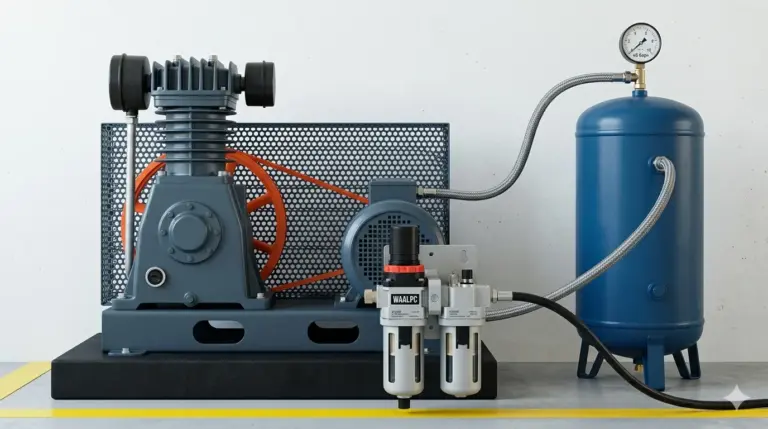

Компрессор сжимает атмосферный воздух, и вместе с ним в систему попадают:
Твёрдые частицы — пыль, ржавчина из ресивера, окалина из труб
Влага — при сжатии воздуха влага конденсируется, десятки литров в сутки на промышленных компрессорах
Масло — из компрессорной установки попадает в виде паров и микрокапель
Без очистки это приводит к: засорению дросселей и глушителей, коррозии штоков цилиндров, разрушению уплотнений, заклиниванию клапанов, замерзанию конденсата зимой. Стоимость ФРЛ-блока составляет 3–5% от стоимости пневмосистемы, а защищает 100% её работоспособности.Компоненты подготовки воздухаФильтр (F)
Пневматические фильтры — удаляют твёрдые частицы и отделяют конденсат:
40 мкм — стандарт для общей пневмоавтоматики
5 мкм — для точной пневматики (современные европейские серии DSBC, японских аналогов CP96)
0.01 мкм коалесцирующий — удаляет масляные туманы для пищевой/фармацевтики
Угольный — адсорбционный фильтр, удаляет запахи и остаточные пары
Регулятор давления (R)
Регулятор давления редуцирует давление от компрессора (8–12 бар) до рабочего (4–7 бар). Стабилизирует давление при колебаниях нагрузки. Защищает оборудование от перегрузки.
Лубрикатор (L)
Добавляет микрокапли масла в поток для смазки движущихся частей. Для современной «безмасляной» пневматики не требуется — наоборот, может повредить уплотнения. Рекомендуется только при эксплуатации старых цилиндров.
ФРЛ-блок (F+R+L)
ФРЛ-блок — готовая сборка всех трёх компонентов на единой плите с манометром. Одно подключение к магистрали вместо трёх. Типоразмеры G1/4, G3/8, G1/2. Подробнее: гайд по ФРЛ-блокам.

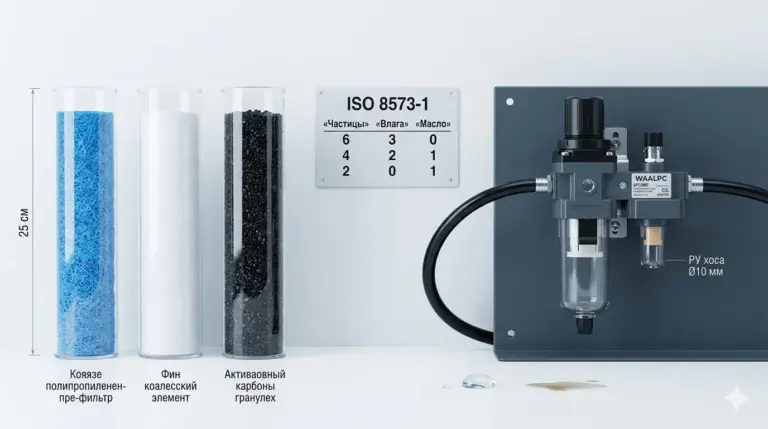

Классы чистоты воздуха ISO 8573-1
Международный стандарт классификации сжатого воздуха по трём параметрам (три цифры через двоеточие):
Твёрдые частицы (классы 1–6)
Класс 1 — 0.01 мкм, критично чистый (электроника, фармацевтика)Класс 3 — 1 мкм (пищевая промышленность)Класс 5 — 40 мкм (стандартная автоматика, наш уровень)
Точка росы при рабочем давлении (классы 1–6)
Класс 1 — −70°C (особо сухой, лаборатории)Класс 4 — +3°C (стандарт, нормальная работа)Класс 6 — +10°C (для тёплых помещений)
Остаточное масло (классы 1–4)
Класс 1 — 0.01 мг/м³ (практически безмасляный)Класс 2 — 0.1 мг/м³ (пищевая, фармацевтика)Класс 4 — 5 мг/м³ (стандартная промышленность)Для типичной автоматизации нужен класс 5:6:4 или лучше. Для пищевой/фармацевтики — 2:4:2.
Осушение сжатого воздуха
Даже после фильтра в воздухе остаётся влага. Если рабочее оборудование стоит в прохладном помещении или на улице — она сконденсируется и попадёт в цилиндры. Решение — осушители:
Рефрижераторный — охлаждает воздух, собирает конденсат. Точка росы +3°C. 90% применений.
Адсорбционный — пропускает через силикагель/активированный оксид алюминия. Точка росы до −70°C.
Мембранный — для малых расходов. Точка росы −20...−40°C.
Подробнее: Осушение сжатого воздуха.
Слив конденсата
Фильтр собирает конденсат в стакан, который нужно регулярно опустошать. Варианты:
Ручной — поворотный кран, сливают 1 раз в смену
Полуавтоматический — поплавковый клапан с ручным дублированием
Автоматический — электромагнитный клапан по таймеру или уровню
Для промышленных систем — только автоматический слив, иначе забывают сливать, вода идёт в магистраль.
Типовые ошибки подготовки воздуха
Фильтр слишком грубый (40 мкм для современных европейские серии DSBC с 5 мкм уплотнением) — уплотнения быстро износятся
Регулятор на выходе, а не на входе — не защищает фильтр от перегрузки
Лубрикатор для безмасляной пневматики — масло смывает заводскую смазку
Нет автослива — оператор забывает сливать, вода в магистрали
ФРЛ-блок меньше номинала системы — большой перепад давления при полной работе
Нет компенсатора температуры — зимой конденсат замерзает в трубках
Как подобрать ФРЛ-блок
Рассчитать суммарный расход через калькулятор расхода воздуха
Выбрать типоразмер с запасом Cv в 2–3 раза выше расчётного
Определить требуемую фильтрацию по классу ISO 8573
Выбрать тип слива — автоматический для промышленных систем
Подобрать резьбу портов G1/4 (до 500 л/мин), G3/8 (до 1500), G1/2 (до 3000)
