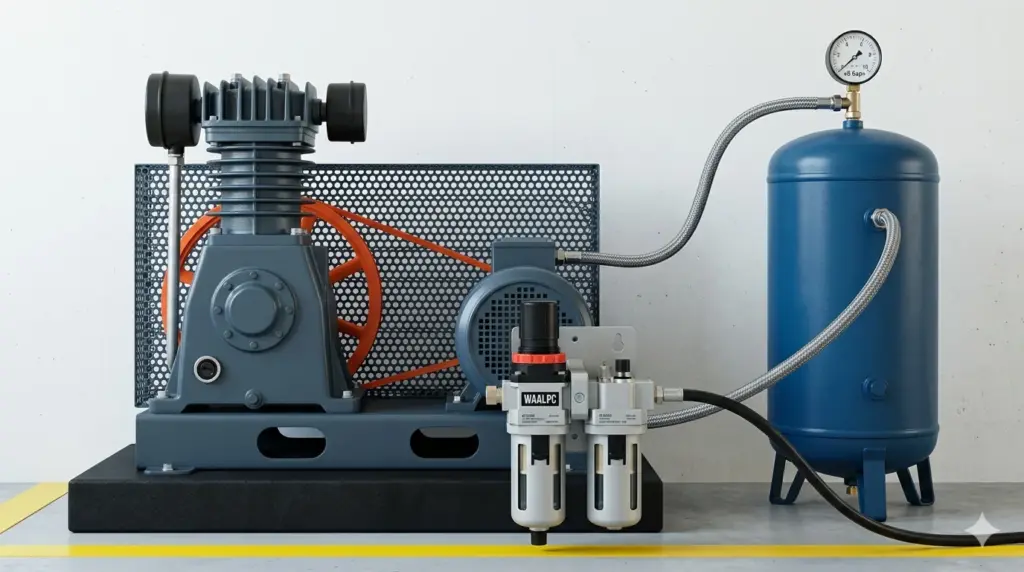

Компрессор для пневматики — поршневой, винтовой, безмасляный

Компрессор — источник сжатого воздуха для всей пневмосистемы. От его подбора зависит стабильность давления, расход электричества и срок службы пневмооборудования. Разберём 3 главных типа и пошаговый алгоритм подбора.

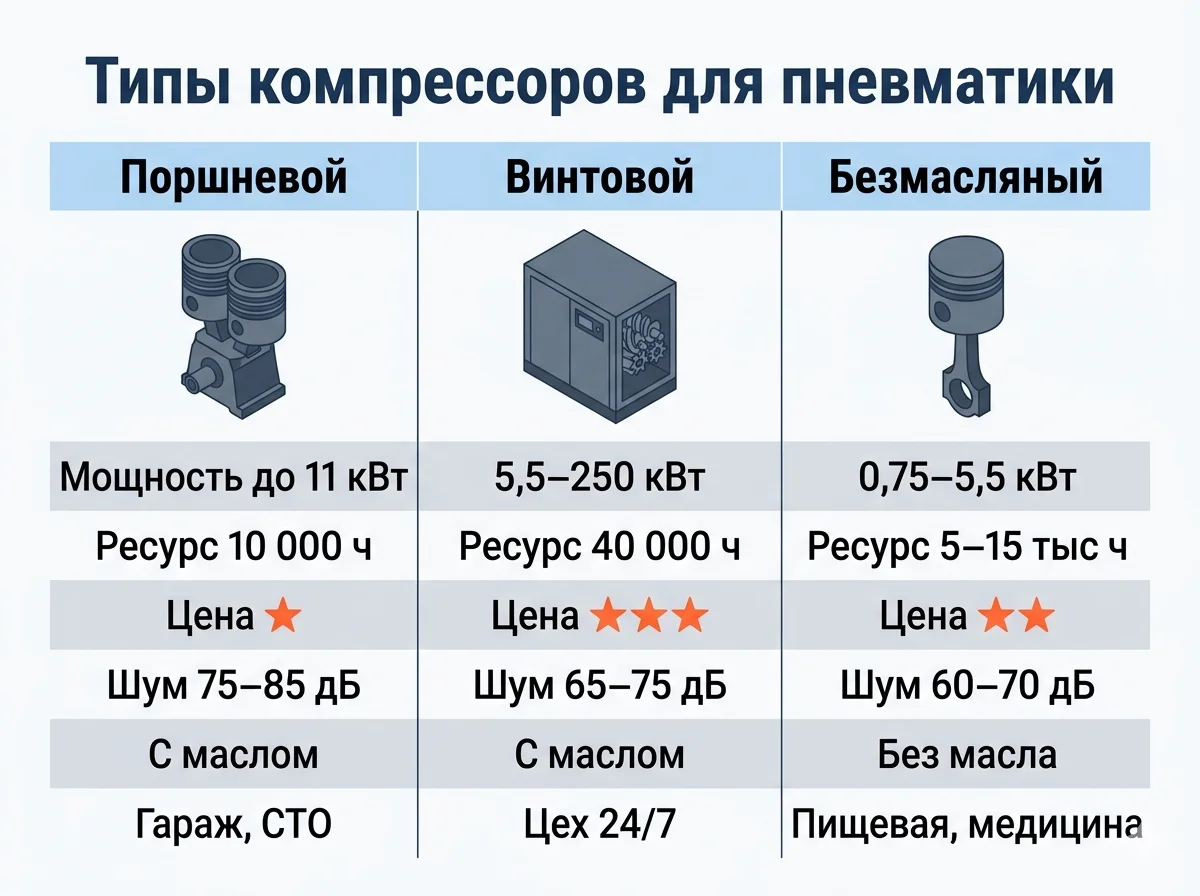

Какие три типа компрессоров бывают?

1. Поршневой

Воздух сжимается возвратно-поступательным движением поршня в цилиндре. Самый распространённый тип в малых цехах.

• Мощность: 1-15 кВт
• Производительность: 100-1 500 л/мин на всасывании
• Плюсы: простота, ремонтопригодность, низкая цена
• Минусы: шумнее винтового, пульсации, нужен ресивер
• Применение: гараж, малый цех, периодическая работа

2. Винтовой

Воздух сжимается двумя вращающимися винтами с встречным профилем. Промышленный стандарт для длительной работы.

• Мощность: 5.5-200 кВт
• Производительность: 700-30 000 л/мин на всасывании
• Плюсы: тише поршневого, плавная подача, большой ресурс, экономичнее поршневого при постоянной нагрузке (сравнивайте удельную мощность по паспортам)
• Минусы: цена, сложнее ремонт
• Применение: средне-крупное производство, постоянная нагрузка

3. Безмасляный (поршневой или спиральный)

Конструкция без смазки в рабочей камере: сам компрессор масло в воздух не добавляет. Числа ниже — для малых машин; на большие расходы выпускают безмасляные винтовые компрессоры.

• Мощность: 0.5-15 кВт
• Производительность: 80-1 500 л/мин на всасывании
• Цена: выше масляного аналога
• Плюсы: нет масла из компрессора (класс по маслу на выходе зависит ещё от всасываемого воздуха и сети — подтверждается замером)
• Минусы: ресурс обычно ниже масляного — по паспорту модели
• Применение: пищевая промышленность, медицина, лаборатории, фармацевтика

Как рассчитать мощность компрессора?

Шаг 1: Суммарный расход всех потребителей (нл/мин). Берите паспортные данные пневмоинструмента, цилиндров, клапанов.

Шаг 2: Коэффициент загрузки — не все потребители работают одновременно. Для производства типовой 0.6-0.8.

Шаг 3: Запас 25-30% на пики и развитие.

Q[нл/мин] = Σ расходов × 0.7 × 1.3

Паспортная производительность компрессора (FAD по ISO 1217) отнесена к условиям всасывания, а не к нормальным: при сравнении с расчётом учитывайте температуру и давление на входе.

Как подобрать компрессор по производительности?

листайте таблицу вбок →

Под конкретный инструмент расход считают по его паспорту — разборы с примерами: компрессор для отбойного молотка, для пневмогайковёрта, для нейлера, для пневмостеплера, для шлифмашинки, для пескоструя, для продувочного пистолета.

Что должно быть в системе после компрессора?

1. Ресивер — выравнивание давления
2. Осушитель — снижение точки росы
3. Фильтры: общего назначения AF (25 мкм) + тонкой очистки AFM (0,3 мкм)
4. Блоки подготовки воздуха (БПВ) у каждого потребителя

Как выглядит пример на артикулах WAALPC?

Сам компрессор WAALPC не производит — только оборудование подготовки воздуха после него. Три позиции из этой цепочки:

• Фильтр общего назначения (25 мкм) AF2000-01 — 3 360 ₸
• Регулятор давления GR200-06 — 9 060 ₸
• Блок подготовки воздуха ФРЛ (фильтр, регулятор, маслораспылитель) AC2000-02 — 12 200 ₸

Конденсат из ресивера и фильтров отводят автоматическим сливом AD402-04 (G1/2, 0,2–0,8 МПа) — 12 300 ₸. Для импульсной продувки рукавных фильтров пылеуловителей применяют электромагнитные импульсные клапаны YDA, YDD и YDG: размеры и давление; для ресиверов они не предназначены.

Компрессор для плазменной резки подбирают по расходу и качеству воздуха — подробно: подготовка воздуха для плазмореза.

Какие вопросы чаще всего задают про компрессор для пневматики?

Какой компрессор нужен для воздушки?

Если речь о пневматической винтовке с предварительной накачкой (PCP), промышленный компрессор не подойдёт: он даёт 8–10 бар, а баллон такой винтовки накачивают до 200–300 бар (точное давление — в паспорте винтовки). Нужен компрессор высокого давления — многоступенчатый поршневой, — ручной насос высокого давления или заправка от баллона. При таком сжатии из воздуха выпадает много воды, поэтому на выходе обязателен фильтр-влагоотделитель высокого давления. Эта статья — про компрессоры для промышленной пневматики на 6–10 бар.

Винтовой или поршневой — что выбрать?

Поршневой — для прерывистой работы (≤ 8 часов в сутки) до 5.5 кВт. Винтовой — для непрерывной работы (более 8 часов) либо от 7.5 кВт. Винтовой окупается за счёт экономии электроэнергии — срок считайте по своему тарифу и часам работы.

Какой компрессор тише?

Винтовой обычно тише поршневого; точный уровень шума смотрите в паспорте. Для офисных зон нужен винтовой или шумоизолированный.

Можно ли использовать бытовой компрессор для производства?

Можно для пробного запуска, но ресурс бытового компрессора заметно меньше промышленного и рассчитан на редкое включение; ресурс — по паспорту модели.

Какое давление выдаёт промышленный компрессор?

Обычный ряд винтовых — 7.5, 8.5, 10 и 13 бар, малые поршневые чаще 8–10 бар. Выбирают по самому требовательному потребителю плюс падение давления в сети и разница настроек реле. Высокого давления (20-40 бар) — для специфических задач, например выдува ПЭТ-бутылок.

Сколько электричества потребляет компрессор 5.5 кВт за час?

5.5 кВт — мощность на валу, при КПД двигателя около 90% из сети берётся около 6.2 кВт·ч при полной нагрузке (~222 ₸ при тарифе 36 ₸). На холостом ходу — 1.2-2.2 кВт·ч (20-35%). Если 60% времени под нагрузкой, а остальное на холостом ходу — 4.2-4.6 кВт·ч в час; если в паузах компрессор останавливается — около 3.7.

Какой компрессор для покрасочного цеха?

Безмасляный 3-5.5 кВт + большой ресивер (300+ литров) + многоступенчатая очистка с угольным фильтром. Класс воздуха по ISO 8573-1 — по требованию лакокрасочного материала (см. разбор подготовки воздуха для покрасочной камеры). Иначе масло и влага испортят покрытие.

Можно ли соединить два компрессора параллельно?

Да, для надёжности и пиковых нагрузок. Каждый со своим обратным клапаном, оба к общему ресиверу. Управление через каскадное реле — один в режиме «ведущий», второй включается при просадке давления.

Как считать стоимость кубометра для энергоэффективности?

Сжатый воздух — самый дорогой энергоноситель в цехе. Чтобы сжать 1 нм³ воздуха до 7 бар, компрессор тратит ~0.11-0.13 кВт·ч электричества. При тарифе 36 ₸/кВт·ч получается:

Стоимость 1 нм³ ≈ 4–5 ₸

Для компрессора 7.5 кВт работающего 8 часов в сутки (~600 нм³/смена):

• Стоимость воздуха: 2 520–2 880 ₸/смена
• Годовая стоимость: 105-720 тыс ₸ при 250 рабочих днях
• За 5 лет: 525-3 600 тыс ₸ только электричества

Поэтому переход с поршневого на винтовой при постоянной нагрузке окупается за счёт электричества; срок считайте по паспортной удельной мощности (кВт на м³/мин) обеих машин.

Что влияет на КПД компрессорной

• Температура входного воздуха. Каждые +10 °C над 15 °C — производительность падает на 3-4%. Зимой компрессор выдаёт больше, чем летом
• Утечки в системе. Отверстие площадью 1 мм² (≈Ø1,13 мм) при 7 бар — около 60–70 нл/мин (Q ≈ 9,2·μ·d²·(p+1), μ ≈ 0,65) = ~25–168 тыс ₸/год электричества (при круглосуточной утечке)
• Давление выше необходимого. Каждый дополнительный бар — +7% к электричеству. Настраивайте компрессор по самому требовательному потребителю с учётом потерь в сети, а тем, кому хватает 5 бар, поставьте свой регулятор давления GR: сам по себе регулятор компрессор не разгружает
• Холостой ход. Компрессор «крутится» без нагрузки → тратит 20-35% мощности полной нагрузки

Подобрать по теме

Какие разделы и серии подходят к теме?

Разделы каталога и страницы серий по теме статьи: Ресиверы воздушные.

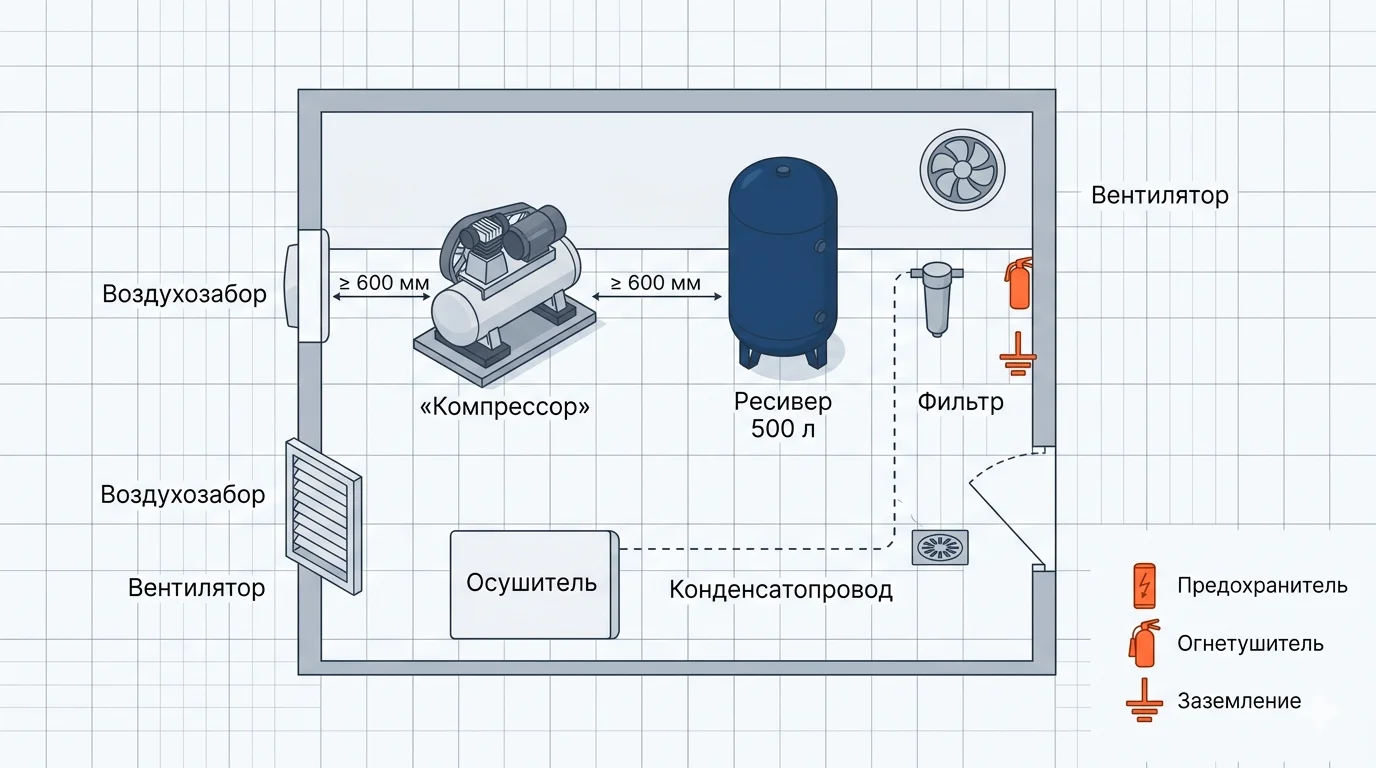

Как выполнить установку компрессорной?

1. Помещение — отдельное, с вентиляцией. Тепловыделение поршневого 5 кВт = ~4.5 кВт тепла. Без вентиляции температура к 40 °C и больше
2. Фундамент — поршневой ставится на виброопоры (для бытовых) или на бетонный фундамент по паспорту модели (промышленный)
3. Электропитание — отдельный кабель от щита, защита автоматами с тепловым расцепителем
4. Заземление — обязательное, по ПУЭ. Корпус компрессора имеет шпильку «земля»
5. Огнетушитель — углекислотный или порошковый рядом с компрессорной
