Конденсат в пневмосистеме — проблема, которую многие замечают слишком поздно: когда распределитель заклинивает, цилиндр начинает «плевать» водой, а датчики выдают ложные срабатывания. При сжатии воздуха компрессором до 7 бар температура точки росы повышается — и влага, которая была невидимым паром, превращается в капли воды внутри трубопроводов.
Товары из статьи
Совместимые аналоги (5)
Суммы в примерах расчёта — условные; цены на наши товары — в карточках каталога.
Факт: компрессор производительностью 5 м³/мин при температуре 25°C и влажности 60% генерирует до 80 литров конденсата в сутки (расчёт ниже: работа 24 часа в сутки, воздух после сжатия охлаждается до температуры всасывания). Без осушения вся эта влага попадает в оборудование.
Содержание статьи (10 разделов)
- Какие бывают типы осушителей сжатого воздуха?
- 1. Откуда берётся влага в сжатом воздухе?
- 2. Что конденсат делает с оборудованием?
- 3. Какие есть способы осушения — от слива конденсата до класса ISO 8573-1?
- 4. Какие классы качества воздуха есть по ISO 8573-1?
- 5. Как выглядит схема установки осушителя в пневмосистеме?
- 6. «Я поставил ФРЛ — этого мало?»
- 7. Сколько стоит не сушить воздух?
- 8. Какие вопросы чаще всего задают об осушении сжатого воздуха?
- Какие три шага ведут к сухому воздуху?
Какие бывают типы осушителей сжатого воздуха?
Для осушения сжатого воздуха применяют рефрижераторные, адсорбционные и мембранные осушители; их различают по достижимой точке росы под давлением. Конденсат появляется потому, что при сжатии до 7 бар точка росы повышается, и водяной пар превращается в капли воды внутри трубопроводов.
1. Откуда берётся влага в сжатом воздухе?
Атмосферный воздух всегда содержит водяной пар. При сжатии объём уменьшается, а содержание влаги (в граммах на кубометр) — увеличивается пропорционально степени сжатия. Когда концентрация влаги превышает точку насыщения при текущей температуре — избыток выпадает в виде конденсата.
Формула расчёта конденсата
Количество конденсата (л/ч) ≈ Q × (d₁ − d₂) × 60 ÷ 1000, где:
- Q — производительность компрессора, приведённая к условиям всасывания (м³/мин)
- d₁ — абсолютная влажность на входе (г/м³) — зависит от температуры и относительной влажности
- d₂ — сколько влаги остаётся в воздухе после сжатия и охлаждения, в граммах на м³ воздуха на всасывании: влагосодержание насыщенного воздуха при этой температуре, делённое на абсолютное давление в барах (при 7 бар изб. — на 8)
- множитель 60 переводит расход из м³/мин в м³/ч, а 1 г воды ≈ 1 мл — поэтому результат сразу в литрах
Проверка для строки «25°C, 60%, 7 бар»: насыщенный воздух при 25°C содержит ≈23,0 г/м³, при 60% — d₁ ≈ 13,8 г/м³; после сжатия до 8 бар абс. и охлаждения до 25°C d₂ ≈ 23,0 ÷ 8 ≈ 2,9 г/м³. Конденсат: 5 × (13,8 − 2,9) × 60 ÷ 1000 ≈ 3,3 л/ч, за 24 часа ≈ 78 л.
листайте таблицу вбок →
| Температура воздуха | Влажность | Компрессор 5 м³/мин | Конденсат в сутки (24 ч работы) |
|---|---|---|---|
| 15°C | 60% | 7 бар | ~45 л |
| 25°C | 60% | 7 бар | ~80 л |
| 25°C | 80% | 7 бар | ~110 л |
| 35°C (лето) | 70% | 7 бар | ~165 л |
⚠ Критично: зимой кажется, что проблемы нет (конденсата меньше). Но зимой влага замерзает внутри трубок, пилотных каналов распределителей 5/2 и дросселей — полное заклинивание при −10°C.

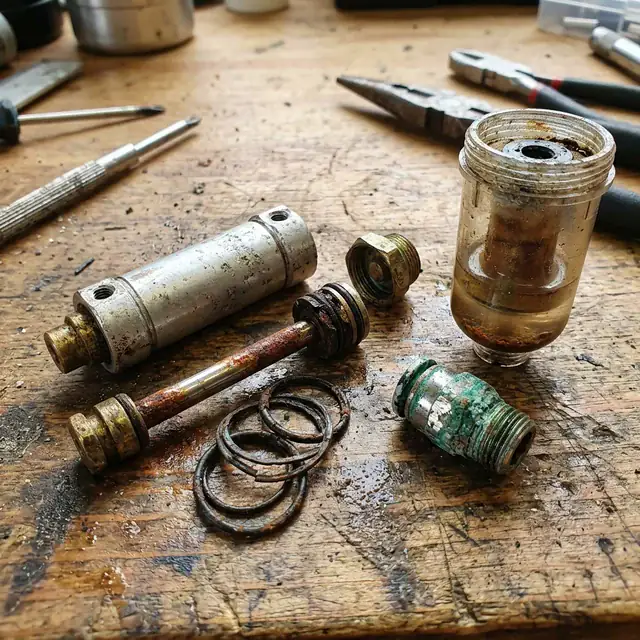

2. Что конденсат делает с оборудованием?
Вода в пневмосистеме — не просто неудобство. Это прямой путь к дорогим поломкам:
| Компонент | Что происходит | Последствия |
|---|---|---|
| Распределитель | Коррозия золотника, вымывание смазки | Заклинивание, перетечки |
| Цилиндр | Ржавчина на гильзе, разбухание манжет | Рывки, протечки, снижение усилия |
| Фитинги | Коррозия латуни, разрушение уплотнительных колец | Утечки воздуха |
| Датчики | Окисление контактов геркона | Ложные срабатывания, остановки |
| ФРЛ | Переполнение конденсатосборника | Вода проходит дальше по магистрали |
✓ Порядок величин. Годовой ущерб от влаги — внеплановые ремонты, замена уплотнений и простои — зависит от предприятия. Условный пример в разделе 7 даёт около 1 800 000 ₸/год. Это допущения для расчёта, а не статистика по отрасли.
3. Какие есть способы осушения — от слива конденсата до класса ISO 8573-1?
Уровень 0: Ресивер + охлаждение (уже есть)
Воздух в ресивере естественно охлаждается → часть влаги выпадает. Кран слива конденсата на ресивере — открывайте его ежедневно! Это бесплатно, но удаляет лишь часть влаги — водяной пар остаётся в воздухе. Слив открывайте плавно: ресивер — сосуд под давлением.
Уровень 1: Циклонный сепаратор (грубая очистка)
Закручивает поток воздуха — капли воды отбрасываются к стенкам центробежной силой и стекают вниз. Удаляет основную часть капельной влаги, но не трогает водяной пар. Устанавливается сразу после ресивера.

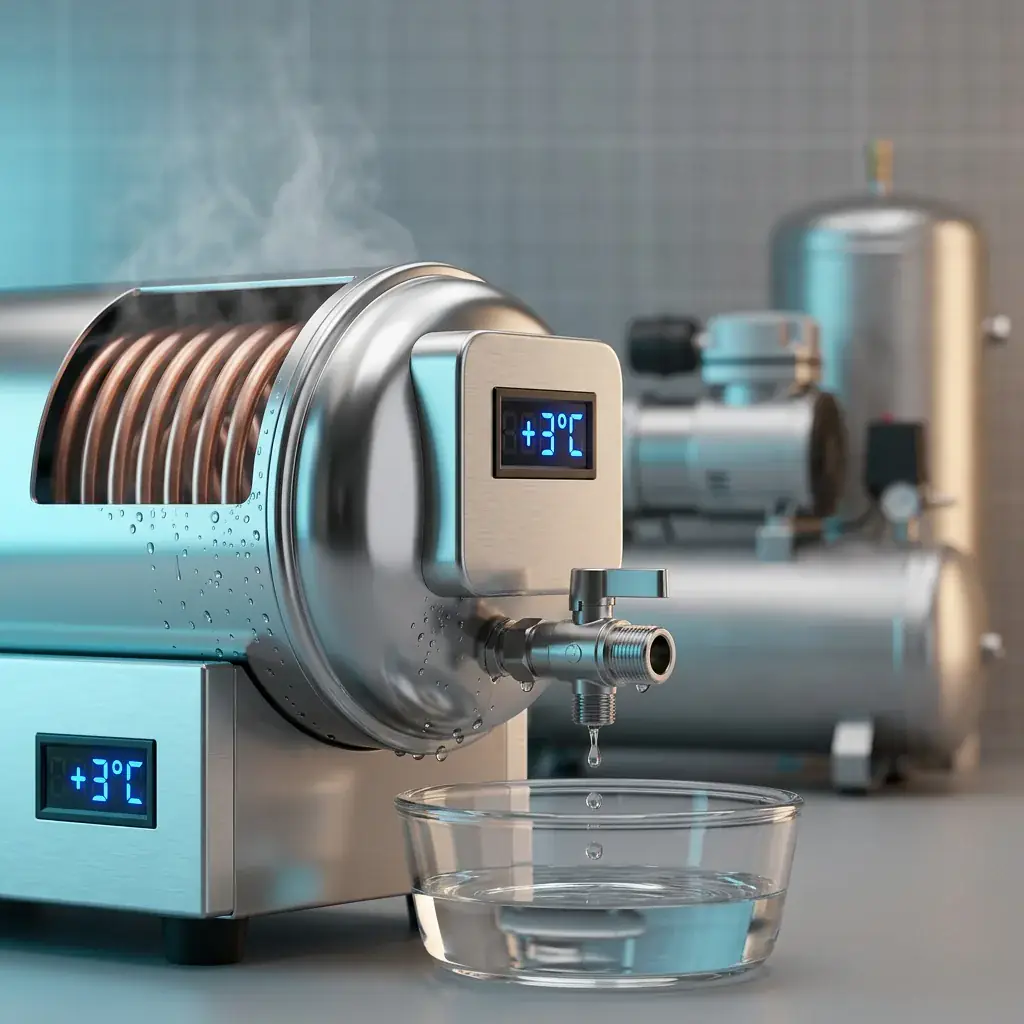

Уровень 2: Рефрижераторный осушитель (стандарт промышленности)
Охлаждает воздух до +3°C — влага конденсируется и удаляется. Затем воздух подогревается обратно. Точка росы воздуха под давлением на выходе: +3°C (класс 4 по влаге). Этого достаточно для большинства промышленных задач с отапливаемыми трассами.
| Параметр | Значение |
|---|---|
| Точка росы | +3°C (стандарт) / +7°C (эконом) |
| Энергопотребление | 0,5–2 кВт (для 1–5 м³/мин) |
| Обслуживание | Слив конденсата (автоматический) |
| Применение | Цеха, станки, роботы — стандартная пневматика |
✓ Рекомендация: для большинства пневмосистем с распределителями, цилиндрами и фитингами — рефрижераторный осушитель + блок ФРЛ перед потребителем. Этой связки хватает для большинства задач.
Уровень 3: Адсорбционный осушитель (для критичных задач)
Два столба с адсорбентом (силикагель или молекулярное сито). Один столб сушит воздух, второй регенерируется. Точка росы под давлением: −20°C … −70°C. Необходим, когда трубки проходят через неотапливаемые зоны или на улице (зимой).
| Параметр | Рефрижераторный | Адсорбционный |
|---|---|---|
| Точка росы | +3°C | −20°C … −70°C |
| Энергопотребление | Низкое (0,5–2 кВт для 1–5 м³/мин, ориентировочно) | Часть сжатого воздуха уходит на регенерацию (у безнагревных — порядка 10–20%); с подогревом — плюс электроэнергия |
| Обслуживание | Минимальное | Замена адсорбента 1 раз в 3–5 лет |
| Когда нужен | Тёплые цеха, стандартные задачи | Наружные трассы, покраска, пищевка, −20°C и ниже |
Мембранный осушитель (для малых расходов)
Водяной пар диффундирует через полупроницаемую мембрану и уходит наружу; часть воздуха расходуется на продувку мембраны. Точка росы под давлением примерно от +5°C до −20°C — между рефрижераторным и адсорбционным осушителем. Электропитания и движущихся частей нет, производительность небольшая — решение для автономных и удалённых точек, транспорта, полевых приборов и автоматики.
Осушитель с вращающимся барабаном (роторный адсорбционный)
Воздух проходит через вращающийся барабан с адсорбентом: одна часть барабана осушает воздух, другая в это время восстанавливается, поэтому процесс непрерывный. Такие осушители выбирают там, где нужна стабильная точка росы. По данным производителя (Atlas Copco) продувочный воздух для восстановления им не нужен; для конкретной модели расход на восстановление и достижимую точку росы смотрите в паспорте.
Что учесть при выборе осушителя
- Требуемая точка росы под давлением — по самому чувствительному потребителю и по минимальной температуре трассы.
- Условия на входе — температура окружающего воздуха, температура и давление сжатого воздуха, расход (производительность осушителя в паспорте указана для определённых номинальных условий).
- Обслуживание и расходы — потребление энергии, замена адсорбента и фильтров, потеря давления на осушителе.
4. Какие классы качества воздуха есть по ISO 8573-1?
Стандарт ISO 8573-1 (в России — ГОСТ Р ИСО 8573-1-2016, классы совпадают) определяет классы чистоты сжатого воздуха по трём параметрам: частицы, влага, масло. Для выбора осушителя важен класс по влаге. Классы 1–6 задаются точкой росы под давлением; классы 7–9 — содержанием жидкой воды (до 0,5, 5 и 10 г/м³), точка росы для них не нормируется:
листайте таблицу вбок →
| Класс | Точка росы | Тип осушителя | Типичное применение |
|---|---|---|---|
| Классы 7–9 | не нормируется (жидкая вода до 0,5 / 5 / 10 г/м³) | Ресивер + сепаратор + слив (осушки по пару нет) | Обдув, неответственные операции |
| Класс 6 | +10°C | Рефрижераторный с повышенной точкой росы, мембранный | Неответственные операции с осушенным воздухом |
| Класс 5 | +7°C | Рефрижераторный («эконом») | Общая пневматика в тёплых помещениях |
| Класс 4 | +3°C | Рефрижераторный | Стандартная пневматика (большинство задач) |
| Класс 3 | −20°C | Мембранный, адсорбционный | Трассы, где возможны небольшие отрицательные температуры |
| Класс 2 | −40°C | Адсорбционный | Наружные трассы, зимние условия (точка росы должна быть ниже минимальной температуры трассы) |
| Класс 1 | −70°C | Адсорбционный + фильтр | Особо жёсткие требования техпроцесса к сухости |
👉 Блоки подготовки воздуха (ФРЛ) в каталоге corneta.kz →

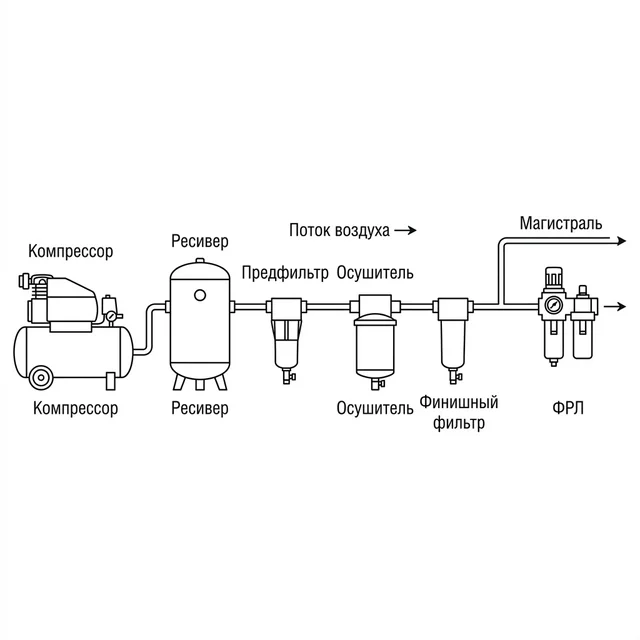

5. Как выглядит схема установки осушителя в пневмосистеме?
Правильная последовательность компонентов от компрессора до потребителя:
- Компрессор → сжимает воздух (с влагой)
- Ресивер → накопление + первичное охлаждение + слив конденсата
- Предфильтр → отделяет капельную влагу и частицы ≥5 мкм
- Осушитель (рефрижераторный или адсорбционный) → снижает точку росы
- Финишный фильтр → частицы ≤1 мкм + остатки масла
- Магистраль → к потребителям, с уклоном 1–2% для стока конденсата
- Блок ФРЛ → фильтр + регулятор + маслораспылитель перед каждым станком
⚠ Типичная ошибка: ставить осушитель ПОСЛЕ длинной магистрали. Правильно — сразу после ресивера, до разветвления. Иначе конденсат выпадает в магистрали и добирается до оборудования, минуя осушитель.
Уклон магистрали — бесплатная защита
Главная магистраль должна иметь уклон 1–2% в направлении потока. В нижних точках — автоматические конденсатоотводчики или ручные краны слива. Отводы к оборудованию — всегда сверху магистрали (вода скапливается внизу, а забор воздуха сверху не захватывает конденсат).

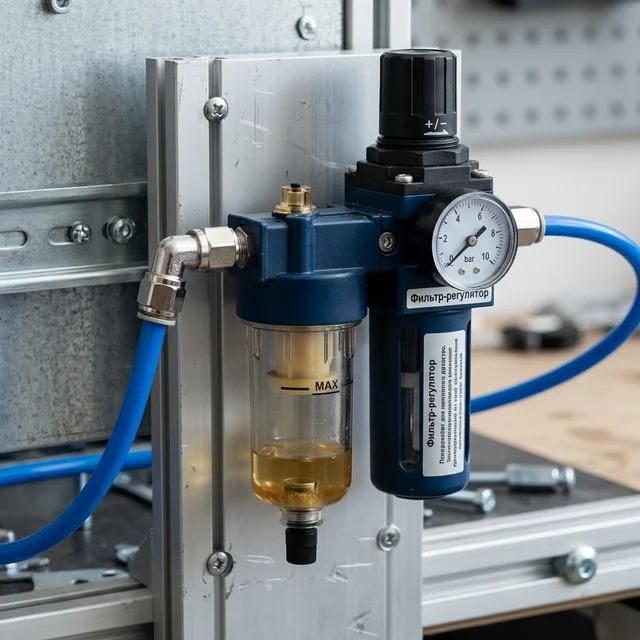

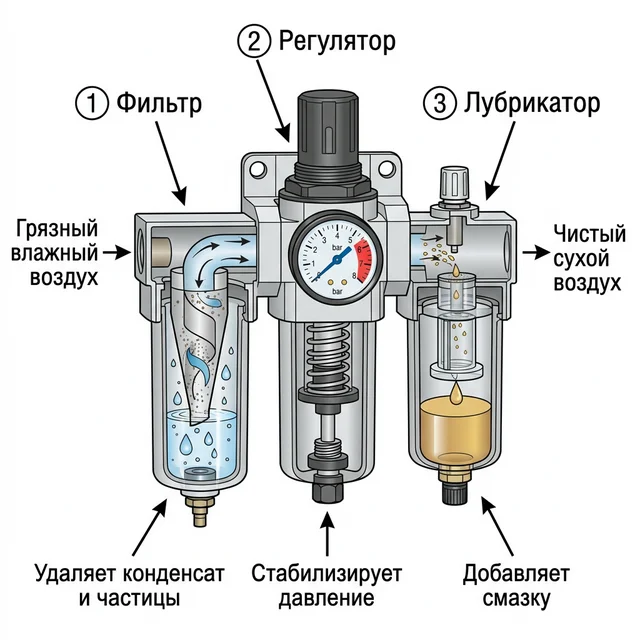

6. «Я поставил ФРЛ — этого мало?»
Блок ФРЛ — это последний рубеж обороны, а не решение проблемы. Фильтр в ФРЛ (степень фильтрации — десятки мкм, точное значение в карточке серии) задерживает капли и частицы, но не удаляет водяной пар. Если воздух насыщен влагой — она сконденсируется ПОСЛЕ ФРЛ: в трубках, в распределителе, в цилиндре.
| Что делает | ФРЛ | Осушитель |
|---|---|---|
| Удаляет капельную влагу | ✅ Да | ✅ Да |
| Удаляет водяной ПАР | ❌ Нет | ✅ Да |
| Снижает точку росы | ❌ Нет | ✅ До +3°C и ниже (по типу осушителя) |
| Регулирует давление | ✅ Да | ❌ Нет |
| Добавляет масло | ✅ Только если в блоке есть маслораспылитель | ❌ Нет |
✓ Правильная формула: Компрессор → Ресивер → Осушитель (1 на весь цех) → Магистраль → ФРЛ (1 на каждый станок) → Оборудование.
7. Сколько стоит не сушить воздух?
Условный пример: цифры — допущения для расчёта, подставьте свои.
| Статья расходов без осушителя | В год (₸) |
|---|---|
| Ремкомплекты цилиндров (5 шт × 24 000 ₸) | 20 000 |
| Замена распределителей (2 шт × 48 000 ₸) | 16 000 |
| Замена датчиков (3 шт × 12 000 ₸) | 6 000 |
| Простой линии (4 часа × 300 000 ₸/ч) | 200 000 |
| Перерасход электроэнергии (компрессор компенсирует утечки из корродировавших уплотнений) | 60 000 |
| ИТОГО | 1 812 000 ₸/год |
👉 ФРЛ и фильтры для осушенного воздуха →
Для периодической продувки фильтров и ресиверов применяют электромагнитные импульсные клапаны YDA, YDD и YDG: размеры и давление.
Требования к сухому воздуху для резки разобраны в материале: подготовка воздуха для плазмореза.
8. Какие вопросы чаще всего задают об осушении сжатого воздуха?
Можно ли обойтись без осушителя, если стоит ФРЛ?
ФРЛ задерживает капли, но не удаляет водяной пар. В жаркую погоду или при длинных магистралях влага конденсируется после ФРЛ — прямо в оборудовании. Осушитель решает проблему на уровне магистрали.
Какой осушитель поставить, если трубки идут через улицу?
Адсорбционный (или мембранный при малом расходе) с точкой росы под давлением ниже минимальной температуры трассы с запасом, например −40°C (класс 2). Рефрижераторный (+3°C) не защитит от замерзания при отрицательных температурах.
Как часто сливать конденсат из ресивера?
Ежедневно! Лучше — установить автоматический конденсатоотводчик (поплавковый или таймерный).
Что такое «точка росы» и почему она важна?
Точка росы — температура, при которой водяной пар конденсируется в капли. Если точка росы под давлением +3°C — вода не выпадет, пока воздух в сети теплее +3°C. Чем ниже точка росы — тем суше воздух и тем лучше для оборудования.
Осушитель потребляет много электричества?
Рефрижераторный: 0,5–2 кВт для 1–5 м³/мин (ориентировочно). Адсорбционный безнагревный электричества почти не берёт, но расходует порядка 10–20% сжатого воздуха на регенерацию; с подогревом — плюс электроэнергия нагревателя. В условном примере раздела 7 ущерб от конденсата около 1 800 000 ₸/год — расходы на осушку заметно меньше.
Какие три шага ведут к сухому воздуху?
- ✓ Шаг 1: Ежедневно сливайте конденсат из ресивера
- ✓ Шаг 2: Установите рефрижераторный осушитель после ресивера
- ✓ Шаг 3: Поставьте ФРЛ перед каждым потребителем — фильтр + регулятор как финишная защита
Правильная подготовка воздуха — это не расход, а инвестиция: меньше ремонтов, меньше простоев, дольше живёт оборудование. Для стандартной пневматики обычно достаточно класса 4 по влаге (+3°C); требование к воздуху конкретного изделия смотрите в его карточке.
👉 Каталог ФРЛ и фильтров corneta.kz →
Подробнее: Автоматический слив конденсата: поплавковый, электронный или таймерный.
Подробнее: Точка росы для уличной пневматики зимой — расчёт и компенсация.
