Ремонт и сервис пневматики — материалы по обслуживанию, диагностике и ремонту пневматического оборудования. Правильное обслуживание увеличивает ресурс цилиндров и распределителей в 3–5 раз, экономит десятки тысяч рублей на ремкомплекте и простоях производства. В этом разделе — практические гайды для сервисных инженеров, механиков и эксплуатационников.

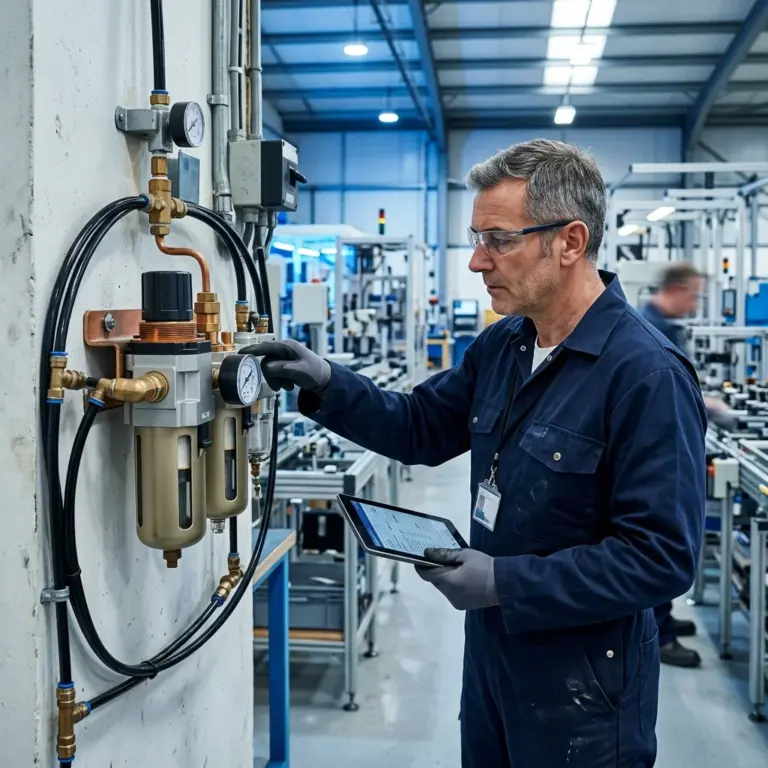

Регулярное обслуживание пневмосистемы
Пневматика требует минимального, но регулярного обслуживания. Базовый регламент:
Ежедневно
- Слив конденсата из фильтров (в высоковлажных условиях)
- Визуальная проверка манометров — стабильное давление 5–7 бар
- Прослушивание утечек — характерное шипение в местах резьбовых соединений
Еженедельно
- Проверка уровня масла в лубрикаторе (если установлен)
- Проверка состояния глушителей — засорение увеличивает противодавление
- Визуальная проверка штоков цилиндров на загрязнение и коррозию
Ежемесячно
- Замена фильтрующих элементов (при интенсивной эксплуатации)
- Проверка уплотнений цилиндров — следы масла на штоке признак износа
- Проверка затяжки резьбовых соединений
- Тестирование срабатывания аварийных клапанов
Раз в 6 месяцев
- Проверка рабочего давления и напряжения катушек распределителей
- Замер расхода компрессора — падение на 20%+ означает износ
- Проверка ресивера (внутренняя коррозия, работа автослива)
- Профилактический осмотр электропроводки катушек

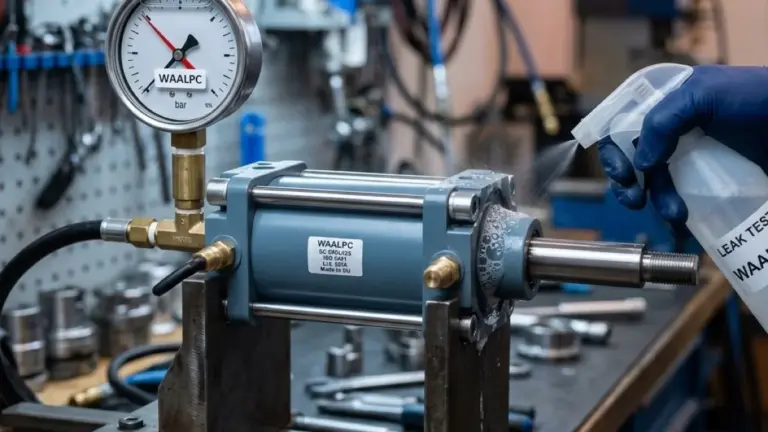

Типовые неисправности пневмоцилиндра
Цилиндр не выходит или не втягивается
Возможные причины в порядке вероятности:
- Недостаточное давление — проверить манометр до ФРЛ и после
- Засорился глушитель на выхлопе распределителя — замена
- Перекошен монтаж цилиндра — шток упирается в боковую сторону
- Износ поршневых уплотнений — замена ремкомплекта
- Недостаточное Cv распределителя — на высоких скоростях
Цилиндр двигается медленно
Почти всегда — проблема с воздухоподачей или выхлопом:
- Перекрыт дроссель с обратным клапаном
- Узкие трубки (4 мм вместо 6 мм для Ø50 цилиндра)
- Загрязнился глушитель
- Падение давления в магистрали при одновременной работе нескольких цилиндров
Цилиндр «стучит» в конце хода
Нет демпфирования или оно отключено. У цилиндров ISO 15552 демпферы регулируемые (винты на торцах) — подтянуть до плавного торможения. Для мини-цилиндров DSNU демпфирование резиновое, не регулируется.

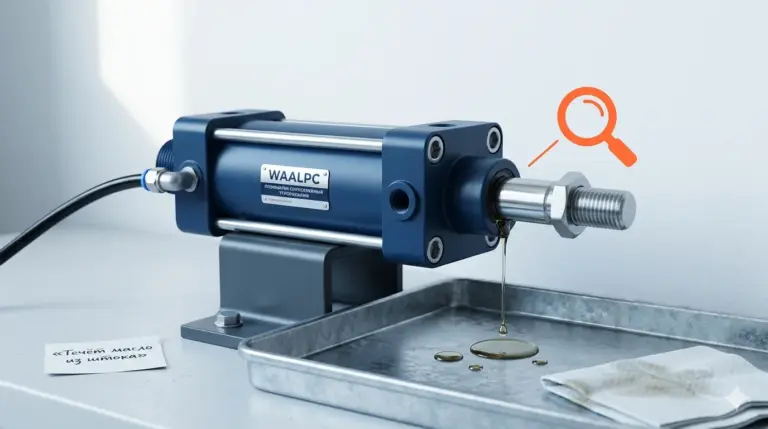

Масло течёт из штоковой крышки
Износ штокового уплотнения — замена ремкомплекта. Если замена не помогает, значит повреждён сам шток (царапины, коррозия). Тогда — замена цилиндра или ремонт штока.

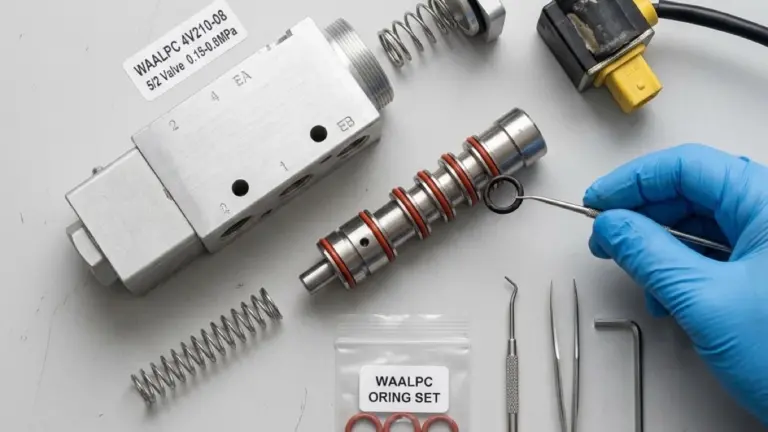

Типовые неисправности пневмораспределителя
Распределитель не переключается

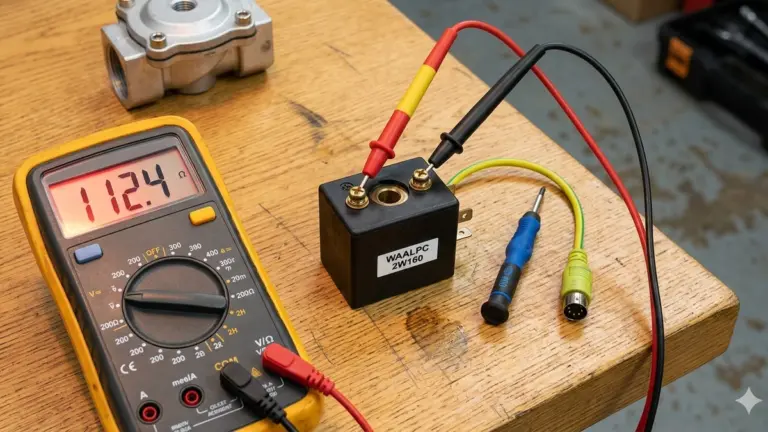

- Нет напряжения на катушке — проверить мультиметром

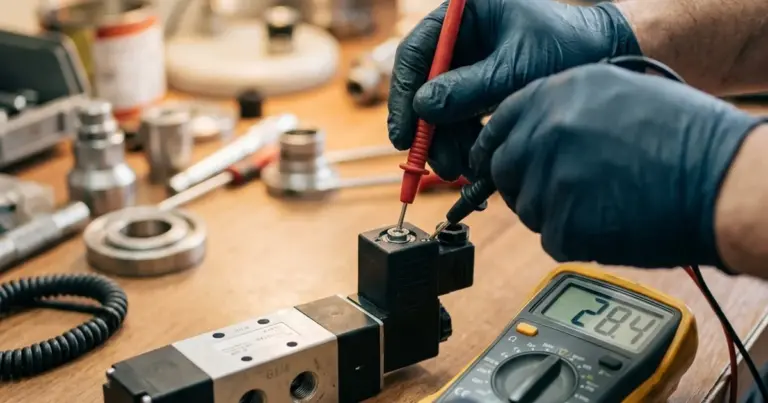

- Перегорела катушка — проверка на сопротивление (норма 50–200 Ом)
- Заклинил золотник — разобрать, почистить от налёта ржавчины
- Низкое давление пилотного воздуха (для пневмоуправляемых)
Распределитель переключается, но воздух не идёт
Проверить, что порты подключены правильно (P к подаче, 2/4 к цилиндру, 3/5 к глушителям). Частая ошибка — порты 3 и 5 закрыты вместо глушителя — выхлопу некуда идти.
Утечки из распределителя
Внутренняя утечка через изношенные уплотнения золотника. Проверяется закрытием всех портов кроме подачи — давление не должно падать. Ремонт — замена ремкомплекта уплотнений (если доступны) или замена распределителя.

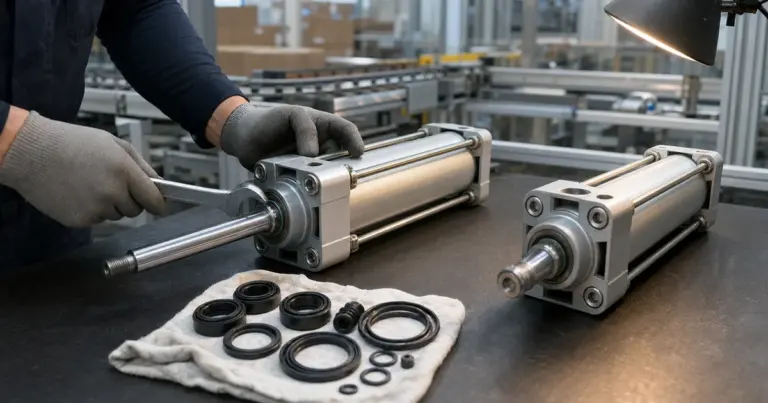

Ремонт и замена уплотнений
Ремкомплекты для популярных серий цилиндров:
- DSNU-16/20/25 — стандартные комплекты NBR или Viton
- SC/DSBC Ø32–80 — комплекты поршневого и штокового уплотнения
- MAL Ø20–32 — унифицированные комплекты
Замена занимает 20–40 минут на цилиндр при наличии инструмента (набор ключей, пневмогайковерт, динамометрический ключ).

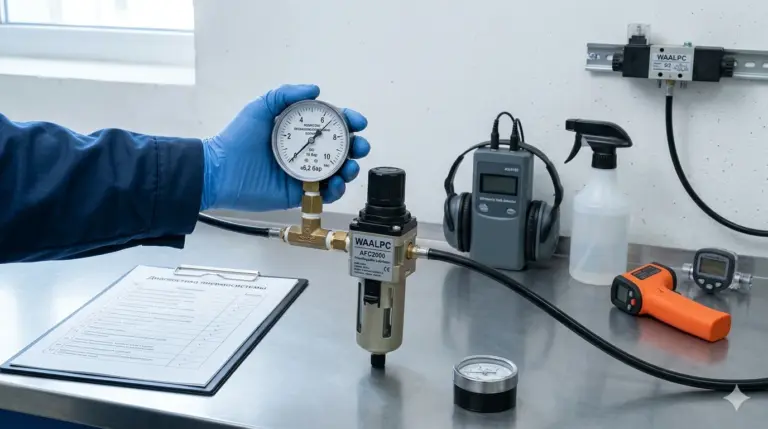

Диагностика утечек воздуха
Утечки — главная проблема пневмосистем. Типичное производство теряет 20–30% сжатого воздуха через утечки, что соответствует 10–120 тыс. ₸/мес на компрессорном электричестве. Методы поиска:
- Прослушивание — ночью, когда оборудование выключено. Шипение слышно за 2–3 метра.

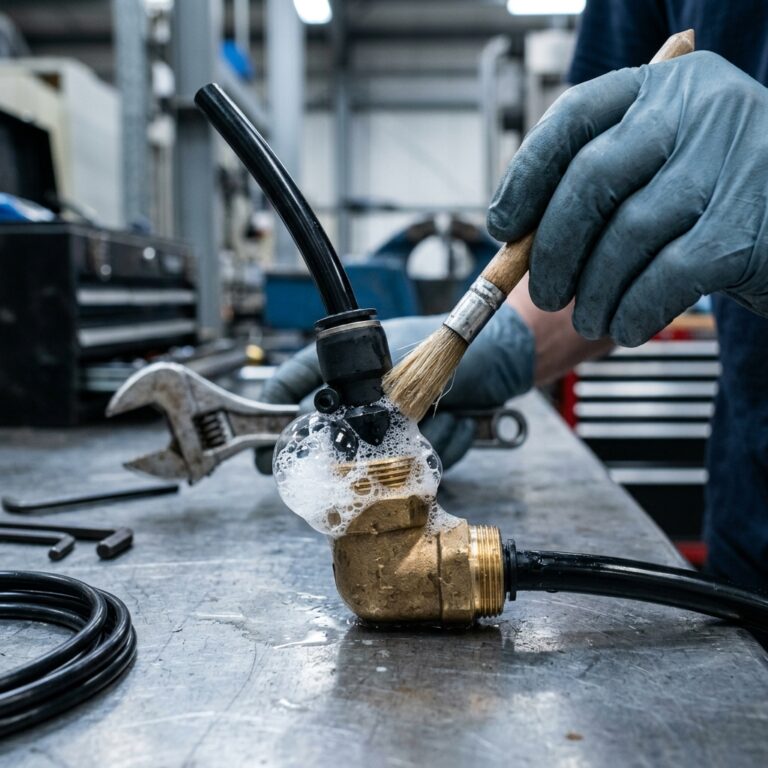

- Мыльный раствор — наносится на резьбовые соединения, появляются пузырьки
- Ультразвуковой течеискатель — прибор улавливает ультразвук утечки с 5–10 м, даже в шумном цеху
- Тест компрессора — выключить все потребители, замерить частоту включений компрессора для поддержания давления в ресивере
