Промышленная пневматика зимой на улице: что замерзает при −20°C и как защитить

Речь о промышленной пневматике (цилиндры, фитинги, трубки), а не о пневматическом оружии. На морозе цилиндр может идти рывками, фитинг — обмерзать, а трубка — терять гибкость. Причины зависят от влажности воздуха, температуры узлов и паспортных пределов комплектующих: универсальной температуры и очередности отказов нет. Например, полиуретановая трубка PU при −30 °C уже находится за пределами рабочего диапазона стандартной трубки WAALPC. В статье разобраны осушение воздуха, выбор уплотнений и трубок, а также ограничения серий WAALPC для зимней эксплуатации.

Содержание статьи (12 разделов)

1. Что отказывает при −20 °C первым?
2. Что физически происходит с воздухом при минусе?
3. Какие материалы уплотнений подходят по температуре?
4. Как рассчитать точку росы для уличной линии?
5. Какая трубка морозостойкая — PU или PA11?
6. Какие совместимые аналоги блоков подготовки Festo подходят для уличной линии?
7. Как обогревать пневмолинии?
8. Какие серии WAALPC рекомендуются для зимы?
9. Какие типичные ошибки бывают при подборе зимней пневматики?
10. Какие материалы пригодятся ещё?
11. Как подобрать товар в каталоге?
12. Какие вопросы чаще всего задают про пневматику зимой?

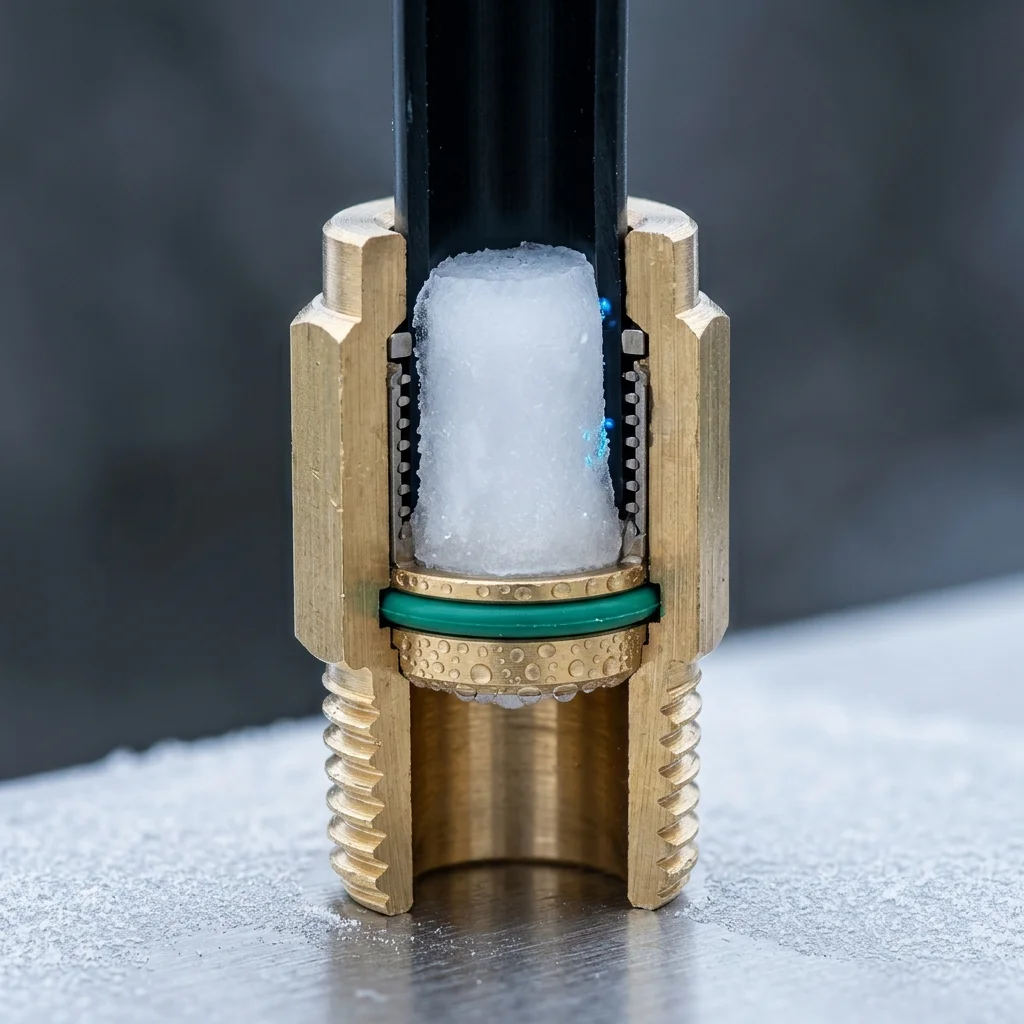

Что отказывает при −20 °C первым?

Если пневматика зимой замерзает, сначала проверяют влагу и температурные допуски каждого узла. Для сравнения: содержание водяного пара в насыщенном воздухе составляет около 6,8 г/м³ при +5 °C и 0,9 г/м³ при −20 °C; это величины для воздуха при указанных температурах, а не количество воды в каждом кубометре сжатого воздуха. При охлаждении насыщенного воздуха выделяется влага, которая может замёрзнуть в нижних точках магистрали и узких проходах фитингов. У стандартной трубки PU WAALPC нижний рабочий предел −20 °C. Допустимую температуру уплотнений цилиндра определяет паспорт изделия, а не одно обозначение NBR.

Решение строится по трём слоям: (1) точку росы под давлением выбирают ниже минимальной температуры линии с проектным запасом; например, для −20 °C при запасе 10 °C требуется PDP ≤ −30 °C; (2) трубку подбирают по фактическому минимуму: у PA11 WAALPC диапазон −30…+120 °C, поэтому для −35 °C она без обогрева не подходит; (3) холодостойкость уплотнений подтверждают по паспорту конкретного цилиндра. Одной замены материала манжет недостаточно, чтобы расширить температурный диапазон всего изделия.

Что физически происходит с воздухом при минусе?

При обычных зимних температурах в пневмосистеме замерзает вода, а не воздух. Сжатие повышает парциальное давление водяного пара, но нагрев в компрессоре и исходная влажность не позволяют считать, что при 7–8 бар относительная влажность всегда равна 100 %. Влага выделяется при последующем охлаждении ниже точки росы при данном давлении; количество зависит от начального влагосодержания. Например, переход от +25 °C в цехе к −30 °C на улице означает охлаждение на 55 °C. Влажный воздух при таком охлаждении может дать конденсат, который замерзает и перекрывает узкие проходы.

Ключевой инженерный параметр — точка росы под давлением (PDP): при охлаждении до неё начинается насыщение, а ниже — выделение влаги. При PDP +3 °C конденсация начинается около +3 °C при том же давлении; ниже 0 °C уже выделившаяся вода может замерзнуть. Для примера с минимальной температурой линии −20 °C и проектным запасом 10 °C выбирают PDP ≤ −30 °C. Само условие отсутствия конденсации — температура воздуха в узле выше его точки росы при местном давлении. Подробнее — осушитель сжатого воздуха.

Какие материалы уплотнений подходят по температуре?

листайте таблицу вбок →

При охлаждении эластомеры теряют гибкость. Однако температура стеклования, допустимый холодный пуск и нижний рабочий предел изделия — разные параметры. Таблицы выше и ниже показывают области применения материалов: единого допуска для всех смесей NBR, NBR-LT, HNBR, FKM или EPDM нет. Температуры подтверждают по паспорту конкретной смеси и собранного узла.

листайте таблицу вбок →

Марка полимера не определяет ресурс манжеты и температурный диапазон цилиндра. Для сравнения материалов — FKM или NBR — что лучше. Для морозного пуска проверяют допуск всего изделия, смазку и совместимость уплотнений; переход на HNBR или NBR-LT согласуют с изготовителем.

Как рассчитать точку росы для уличной линии?

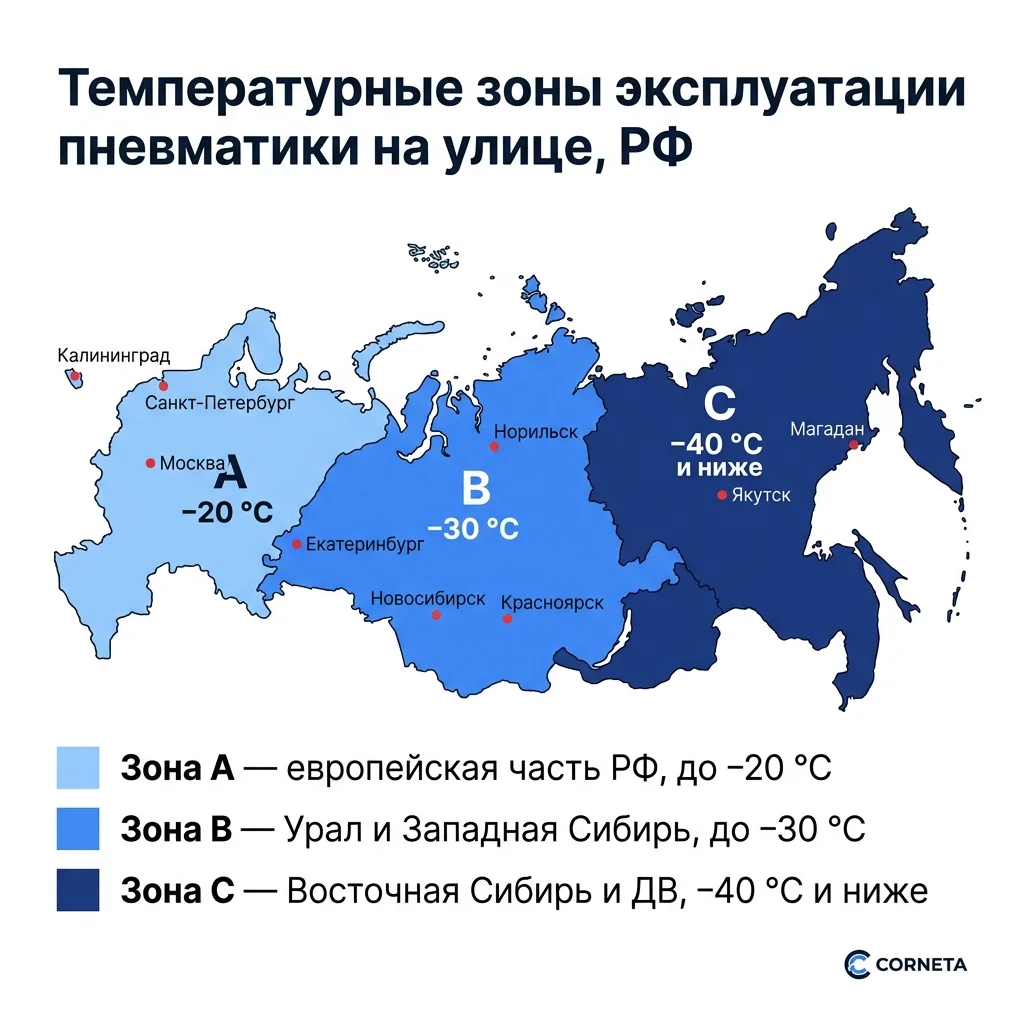

Для примеров здесь принят проектный запас 10 °C: PDP ≤ T_min − 10 °C, где T_min — минимальная температура самой холодной точки системы. Этот запас не заменяет требований проекта и изготовителя. T_min определяют для конкретного объекта, включая остановку и холодный пуск, а не одной цифрой для всей Сибири или средней полосы. Например, при T_min = −30 °C требуется PDP ≤ −40 °C; при −40 °C — ≤ −50 °C; при −45 °C — ≤ −55 °C.

Рефрижераторные осушители обычно дают PDP около +3 °C и выше; без дополнительной осушки или обогрева этого недостаточно для линии с отрицательной температурой. Адсорбционные модели с холодной и горячей регенерацией могут обеспечивать −40 °C или −70 °C — предел определяет конкретная модель, расход и давление, а не только способ регенерации. Расход воздуха на продувку берут из паспорта: например, Sullair указывает до 18 % для своей безнагревной серии. Для локального потребителя возможен и мембранный осушитель с подтверждённой PDP. Давление контролируют манометром — манометр серии W, от 1 860 ₸.

Какая трубка морозостойкая — PU или PA11?

У стандартной полиуретановой трубки PU WAALPC рабочий диапазон −20…+40 °C. Нижний паспортный предел нельзя отождествлять с температурой стеклования. При −25 °C эту трубку применять нельзя и на неподвижном участке: отсутствие изгибов не расширяет рабочий диапазон. Для подвижной линии дополнительно проверяют допустимые изгибы и условия эксплуатации.

Полиамидная трубка PA11 — основная зимняя альтернатива. По листу WAAL рабочий диапазон −30…+120 °C; ниже −30 °C её не применяют. Чуть жёстче PU при +20 °C (радиус изгиба по карточкам: 5 диаметров против 3), хуже переносит вибрации, но при −20…−30 °C остаётся гибче PU. Для температур ниже −30 °C трубку подбирают по паспорту конкретного изделия.

листайте таблицу вбок →

Цанговые фитинги с уплотнением NBR рассчитаны на диапазон температур своей серии: перед заказом сверьте его с паспортом и подтвердите совместимость с выбранной трубкой. Для углового подключения используют фитинг PH, от 390 ₸, если его температурный допуск подходит для места установки. Другие исполнения — цанговые пневмофитинги.

Какие совместимые аналоги блоков подготовки Festo подходят для уличной линии?

Импортные уличные линии часто собраны на блоках подготовки Festo MS-LFR. Для таких блоков есть проверенные пары с WAALPC — диапазон рабочих температур выбранного исполнения сверяйте по паспорту, а на участках с пуском в мороз блок размещайте в тёплом месте или обогреваемом шкафу.

листайте таблицу вбок →

Если на руках спецификация Festo или Norgren на блок подготовки — присылайте, подбор совместимого аналога обычно занимает 1 рабочий день; развёрнутый разбор — на странице подбора аналога импортной пневматики.

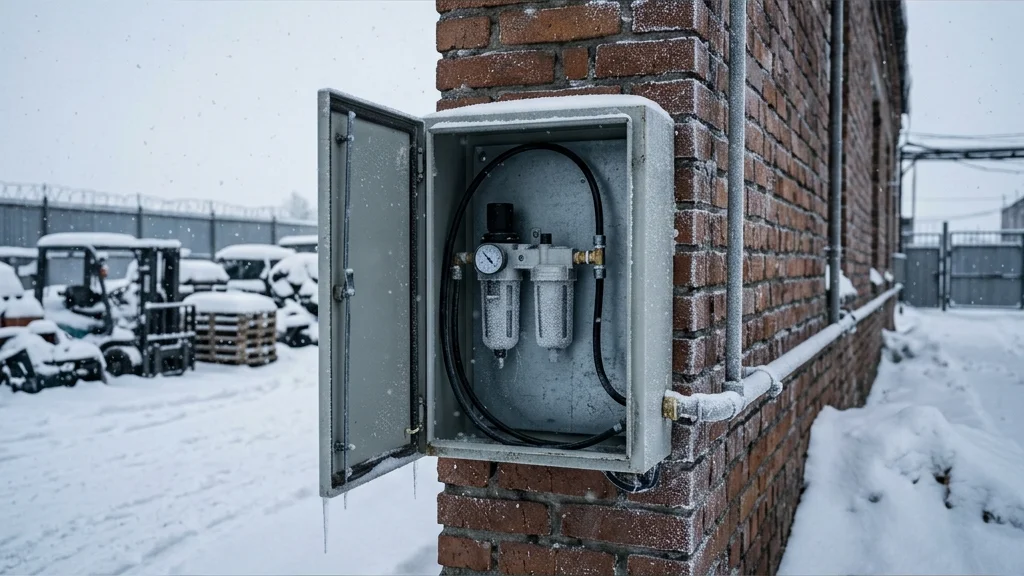

Как обогревать пневмолинии?

Если требуемую PDP обеспечить нельзя, температуру линии поддерживают выше фактической точки росы при рабочем давлении. Саморегулирующийся кабель и теплоизоляцию подбирают по теплопотерям: учитывают минимальную наружную температуру, диаметр и материал трубки, ветер, толщину изоляции и сливные узлы. Длина 30 м сама по себе не является критерием обогрева; мощность 12–18 Вт/м и изоляция 13–19 мм не гарантируют +3…+10 °C без расчёта. Для трубки PU, от 90 ₸, температура стенки должна оставаться в паспортном диапазоне −20…+40 °C; отдельно учитывают отключение обогрева.

Пример расчёта энергии: при условной постоянной мощности 12–18 Вт на метр и длине кабеля 50 м нагрузка составит 600–900 Вт, или 14,4–21,6 кВт·ч за сутки. При условном тарифе 36 ₸/кВт·ч это 518–778 ₸/сутки и 15 552–23 328 ₸ за 30 суток. Фактическое потребление саморегулирующегося кабеля зависит от температуры и управления, а при спиральной укладке длина кабеля больше длины магистрали. Глубокая осушка снижает риск обмерзания из-за влаги, но также требует энергии на сжатие продувочного воздуха и, в зависимости от модели, на нагрев и управление.

Какие серии WAALPC рекомендуются для зимы?

Температурные пределы каталожных изделий WAALPC нельзя переносить на всю зимнюю линию. Для DSBC ISO 15552 подтверждён диапазон −20…+80 °C: штатный цилиндр для −35 °C не подходит. У трубки PA11 нижний предел −30 °C. Для более холодных участков требуется подтверждённое исполнение либо обогрев с учётом его отказа. Фильтр-регуляторы AW3000 и BFR4000-04 размещают там, где выдерживаются их паспортные условия; наличие NBR само по себе не даёт допуска на мороз.

В листах распределителей 4V200 и 3V WAALPC указан диапазон −20…+70 °C. Для улицы их можно разместить в обогреваемом шкафу, если условия внутри соответствуют паспортам всех узлов. Уставка +5 °C — только пример, а достаточность обогрева проверяют по самой холодной точке шкафа, включая остановку. Скорость цилиндра настраивают дросселем с обратным клапаном AS, от 1 080 ₸, также с проверкой его температурного допуска.

Какие типичные ошибки бывают при подборе зимней пневматики?

• Ставить трубку PU на улицу «потому что в каталоге есть −30 °C». У стандартной PU WAALPC нижний предел −20 °C; при −25 °C её нельзя применять независимо от подвижности участка.
• Экономить на осушителе. При PDP +3 °C на холодной линии может выделиться и замёрзнуть влага. Подберите осушение до требуемой PDP либо рассчитанный обогрев.
• Менять только трубку, не трогая фитинги. Фитинги на участке с новой трубкой тоже проверяйте на диапазон температур. Меняйте трубку и фитинги вместе.
• Использовать FKM (Viton) «потому что он дорогой и значит лучший». У FKM есть специальные холодостойкие смеси, поэтому общий запрет неверен. Выбирайте по паспорту смеси и допуску изделия; для EPDM проверяйте совместимость с маслом и заводской смазкой.
• Не утеплять автоматический сливной кран ресивера. Вода в сливном узле может замёрзнуть, если его температура ниже допустимой. Одна теплоизоляция не создаёт тепло: при необходимости применяют рассчитанный подогрев или морозостойкий дренаж по паспорту.
• Запускать систему «как есть» после долгого простоя. После простоя проверьте отсутствие льда, работу дренажа и температуру всех узлов. Не прогревайте цилиндр рабочими циклами ниже его паспортного минимума. Проверочный пуск выполняют по инструкции изготовителя, с ограждением опасной зоны и исключением неожиданного движения; универсального числа прогревочных циклов нет.
• Игнорировать масло в лубрикаторе. Масло выбирают по допуску изготовителя лубрикатора и потребителей. Автоматически переходить с ISO VG 32 на ISO VG 15 или добавлять депрессорные присадки нельзя: класс вязкости не подтверждает работу при морозе.

На выхлопе глушителя PSL, от 180 ₸, проверяют отсутствие льда и загрязнений: перекрытый выхлоп меняет работу привода. Температурный допуск глушителя также сверяют с условиями установки.

Подобрать по теме

Какие материалы пригодятся ещё?

• Осушитель сжатого воздуха — рефрижераторный или адсорбционный
• Пневмосистема работает медленно — диагностика 7 шагов
• Перепады давления в пневмосистеме — причины и решения
• Диагностика пневматической системы — общий подход
• Блоки подготовки воздуха BPV AW3000
• Пневмоцилиндры ISO 15552 DSBC
• Пневмофитинги цанговые и резьбовые
• Калькулятор Kv клапанов и фитингов

Как подобрать товар в каталоге?

листайте таблицу вбок →

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: SC-100-600, DSBC-100-25, DSBC-100-800, DSBC-50-200.

Какие вопросы чаще всего задают про пневматику зимой?

При какой температуре пневматика начинает замерзать?

При PDP +3 °C насыщение наступает около +3 °C при том же давлении; при дальнейшем охлаждении выделяется влага, которая ниже 0 °C может замёрзнуть. Универсальной температуры образования ледяной пробки нет. В примерах статьи принят запас 10 °C: PDP ≤ T_min − 10 °C.

Можно ли использовать обычную трубку PU при −25 °C?

Нет. У стандартной трубки PU WAALPC диапазон −20…+40 °C; при −25 °C она выходит за паспортный предел даже без изгибов. PA11 WAALPC имеет диапазон −30…+120 °C. Для более низкой температуры требуется другое подтверждённое исполнение или рассчитанный обогрев.

Что лучше для зимней пневматики — HNBR или NBR-LT?

Выбор определяет паспорт конкретной смеси и цилиндра. Обозначения HNBR и NBR-LT не гарантируют одинаковый предел −40 °C, ресурс или стоимость. Число циклов само по себе не определяет материал; проверяют холодный пуск, рабочую среду, смазку и износ.

Нужен ли обогрев пневмолинии, если стоит адсорбционный осушитель?

PDP −40 °C при температуре линии −30 °C даёт запас 10 °C по влаге при том же давлении. Однако осушка не расширяет температурные допуски цилиндров, клапанов и дренажа. Обогрев нужен, если требуется выдержать паспортные условия этих узлов; учитывают также его отключение.

Какое масло использовать в лубрикаторе зимой?

Используйте масло, одобренное изготовителем лубрикатора и подключённых изделий для фактических температур. Класс ISO VG 15 не означает допуска до −30 °C, а слово «арктическое» — до −45 °C. Не заменяйте масло и не вводите присадки без согласования; моторное масло без допуска для пневматики не применяют.

Как проверить, что точка росы достаточна для зимы?

Измеряйте PDP прибором с нужным диапазоном после осушителя при рабочем давлении либо пересчитывайте результат атмосферной пробы. Наблюдайте полный цикл по руководству модели: он не обязательно длится 8–12 часов. При нестабильной PDP проверяют расход, давление, температуру входа, регенерацию, фильтры и адсорбент; замена адсорбента — по состоянию и регламенту изготовителя.
