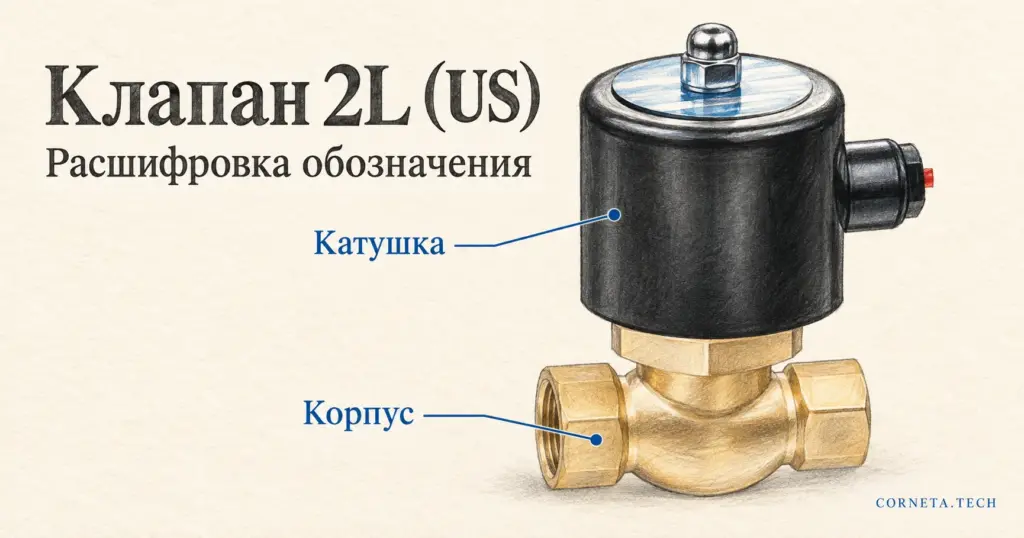

Клапан 2L(US): расшифровка кода, проходы и совместимая серия SLG5404

Краткий ответ: 2L(US) — электромагнитный клапан 2/2 для средних и крупных проходов, от 17,0 до 50,0 мм. Рабочее давление — 1–15 кгф/см² (≈ 0,1–1,5 МПа), напряжение катушки — DC12, DC24 или AC24/36/110/220/380 В. Код 2L300-35-AC220V читается так: серия 2L, 300 — проход в десятых долях мм (30,0 мм), 35 — резьба порта G1 1/4, AC220V — напряжение катушки. Для более высокого давления (до ≈ 4,9 МПа) в том же формате есть серия SLG5404.

Как читается код 2L300-35-AC220V?

Код состоит из трёх частей. 2L — серия. Число после неё — условный проход в десятых долях миллиметра: 170 = 17,0 мм, 200 = 20,0 мм, 300 = 30,0 мм, 500 = 50,0 мм. После дефиса — номер, который в каталоге завязан на резьбу порта (см. таблицу ниже). После второго дефиса — напряжение катушки: DC12V, DC24V, AC24V, AC36V, AC110V, AC220V, AC380V.

Какие порты и проходы у клапана по листу WAALPC?

Данные — из листа WAAL Selection Manual 2025, раздел «2L(US) Series Solenoid Valve»:

Рабочее давление по листу — 1–15 кгф/см² (≈ 0,1–1,5 МПа). Среда, температура и материал корпуса в таблице листа не указаны — по этому листу не подтверждены, домысливать их нельзя. В каталоге магазина ряд может быть шире листа — для позиций вне листа порт и проход даны по каталогу магазина, а не по листу завода.

Если среда — вода или воздух при давлении до 0,7 МПа (для воды — до 0,5 МПа), в каталоге WAALPC есть электромагнитный клапан 2/2 2S с портами от G1/8 до G1, от 16 500 ₸.

Как подобрать проход под расход воздуха?

Ориентир — не «чем больше проход, тем лучше», а условный проход под расход магистрали. Если по факту известен расход Q (л/мин) и допустимая потеря давления, проход подбирают по ближайшему большему из ряда листа: 17,0 → 20,0 → 30,0 → 50,0 мм. Точную зависимость расхода от перепада давления для 2L(US) лист не даёт (нет Cv/Kv в таблице) — по этому листу подбор идёт по условному проходу и присоединительной резьбе, а не по расчёту расхода. Пример: магистраль с портом G1 1/4 (например переход с ресивера большого объёма) подбирается по модели 2L300-35 — проход 30,0 мм, резьба G1 1/4.

Когда расход небольшой и хватает порта G1/8 или G1/4 при условном проходе 2,5 мм, обратите внимание на компактный нормально закрытый клапан 2V025 (давление 0–0,8 МПа), от 4 140 ₸.

Чем 2L(US) отличается от SLG5404?

Обе серии — из одного листа WAALPC, но для разных задач. 2L(US) — общего назначения, давление 1–15 кгф/см² (≈ 0,1–1,5 МПа). SLG5404 — серия высокого давления и высокой температуры (по названию в листе): для проходов 13,0 мм — газ 1–50 кгф/см² (≈ 4,9 МПа) и жидкость 1–40 кгф/см² (≈ 3,9 МПа); для проходов 25,0 мм — газ 1–30 кгф/см² (≈ 2,9 МПа) и жидкость 1–25 кгф/см² (≈ 2,5 МПа). Температуру, тип клапана (НЗ/НО) и материал уплотнения для обеих серий уточняйте по карточке. От серий 2W, 2S, 2V эти клапаны тоже отличаются проходом и давлением (у 2W — до 0,7–1,0 МПа по каталогу).

Если давление сети выше, чем нужно процессу, перед клапаном ставят регулятор: регулятор AR с выходным давлением 0,05–0,85 МПа (на входе до 1,0 МПа) — от 3 000 ₸.

Сколько стоит клапан и есть ли он в наличии?

Цена в каталоге WAALPC — от 51 120 ₸. Позиции серии идут поставкой (не со склада в Алматы).

Перед клапаном на магистрали ставят фильтр, чтобы частицы и конденсат не попадали на седло: в каталоге — фильтры AF с присоединением по резьбе магистрали, от 3 360 ₸.

Какие ошибки чаще всего делают при подборе 2L?

• Берут проход вне листа. Сочетание условного прохода и порта, которого нет в таблице листа (например произвольная резьба под проход 30,0 мм), листом не подтверждено.
• Путают 2L и SLG5404. 2L(US) — до ≈ 1,5 МПа общего назначения; SLG5404 — отдельная серия на высокое давление и температуру, с другим рядом проходов (13,0 и 25,0 мм).
• Приписывают серии температуру или среду «на глаз». В листе WAALPC для 2L(US) и SLG5404 эти параметры не указаны — их берут из документации на конкретное изделие, а не по умолчанию.
• Путают напряжение катушки с напряжением сети. DC24V и AC220V — разные катушки, менять их местами нельзя.

Для коротких импульсов воздуха, например продувки, есть отдельная серия — электромагнитные импульсные клапаны YDA, YDD и YDG: размеры и давление. Серия YDG — импульсный клапан WAALPC YDG.

Какие материалы пригодятся ещё?

• Клапан электромагнитный 2L — каталог
• Пневмораспределитель 5/2: схема подключения
• Блок подготовки воздуха ФРЛ
• Расчёт Kv/Cv пневмоконтура
• Минимальное давление открытия клапана 2W

Какие разделы и серии подходят к теме?

Разделы каталога и страницы серий по теме статьи: Клапаны пневматические, Клапаны электромагнитные соленоидные.

Какие вопросы чаще всего задают?

Что означает число 300 в коде 2L300-35?

Условный проход в десятых долях миллиметра: 300 = 30,0 мм.

На какое давление рассчитан клапан 2L(US)?

По листу WAALPC — 1–15 кгф/см² (≈ 0,1–1,5 МПа).

Чем 2L отличается от SLG5404?

2L(US) — общего назначения до ≈ 1,5 МПа; SLG5404 — серия высокого давления и температуры, до ≈ 4,9 МПа на проходе 13,0 мм.

Указана ли для 2L температура эксплуатации?

Нет, производитель для этой серии температуру не заявляет — уточняйте по артикулу.

Сколько стоит клапан 2L300-35?

В каталоге WAALPC — 77 940 ₸, напряжение катушки уточняется при заказе.
