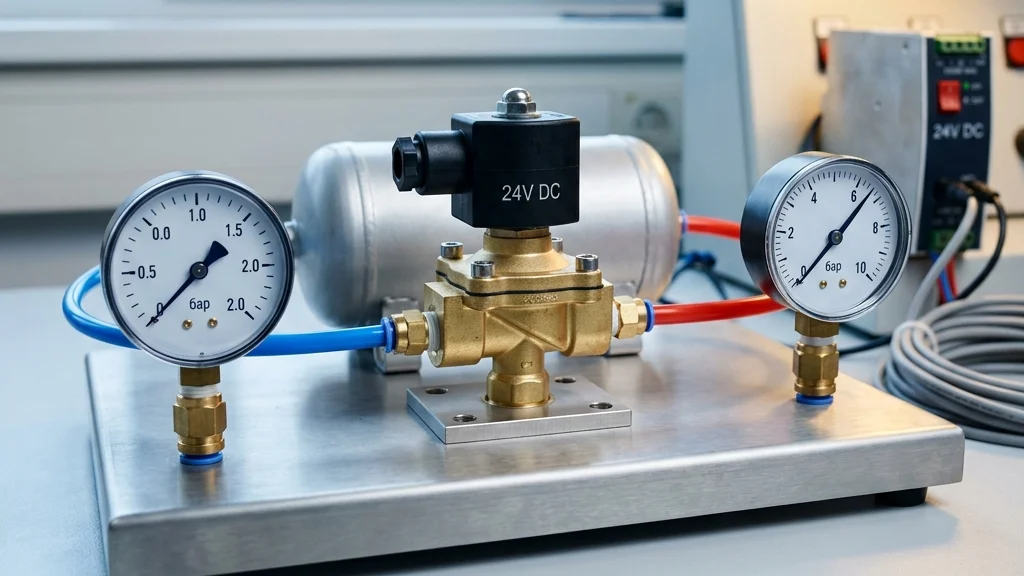

Минимальное рабочее давление клапана 2W: почему он не открывается

Электромагнитный клапан пилотного (сервоуправляемого) типа открывается только при минимальном перепаде давления Δp_min, а клапан прямого действия открывается от нуля. Для систем с низким давлением (самотёчный дренаж, вакуум, газы при 0,1–0,5 бар) от этого зависит, заработает ли клапан вообще. В листе WAALPC для серии 2W Δp_min не указан, как и коэффициент Kv (принцип управления по данным поставщика: 2W025 — прямого действия, от 2W160 — пилотные), поэтому перед заказом для низкого давления запросите у нас паспорт на конкретный артикул. В статье: как устроен пилотный клапан, что сказано в листе WAALPC про 2W и как подобрать клапан под низкое давление.

Что такое Δp_min и где это критично?

Δp_min (минимальный перепад давления) — это разность давлений на входе и выходе клапана, при которой он открывается. Она нужна клапанам пилотного типа: соленоид у них открывает только малый управляющий канал, а основной проход открывает давление самой среды. Клапан прямого действия открывается усилием соленоида и работает при нулевом перепаде, но проход у него небольшой. Если фактический перепад меньше Δp_min, пилотный клапан не откроется, даже когда катушка под напряжением и щёлкает.

Три типичных сценария, где Δp_min блокирует работу: (1) вакуумные линии, где после открытия давления по обе стороны выравниваются и пилотный клапан, которому перепад нужен для удержания, может вернуться в закрытое положение; (2) системы низкого давления (0,1–0,5 бар) для газов, реагентов и воды самотёком; (3) дренажные системы с гравитационным напором: столб воды 3 м даёт около 0,3 бар. Решение во всех трёх случаях одно: узнать Δp_min у изготовителя конкретной модели или взять клапан прямого действия.

Зачем пилотному клапану нужен перепад давления?

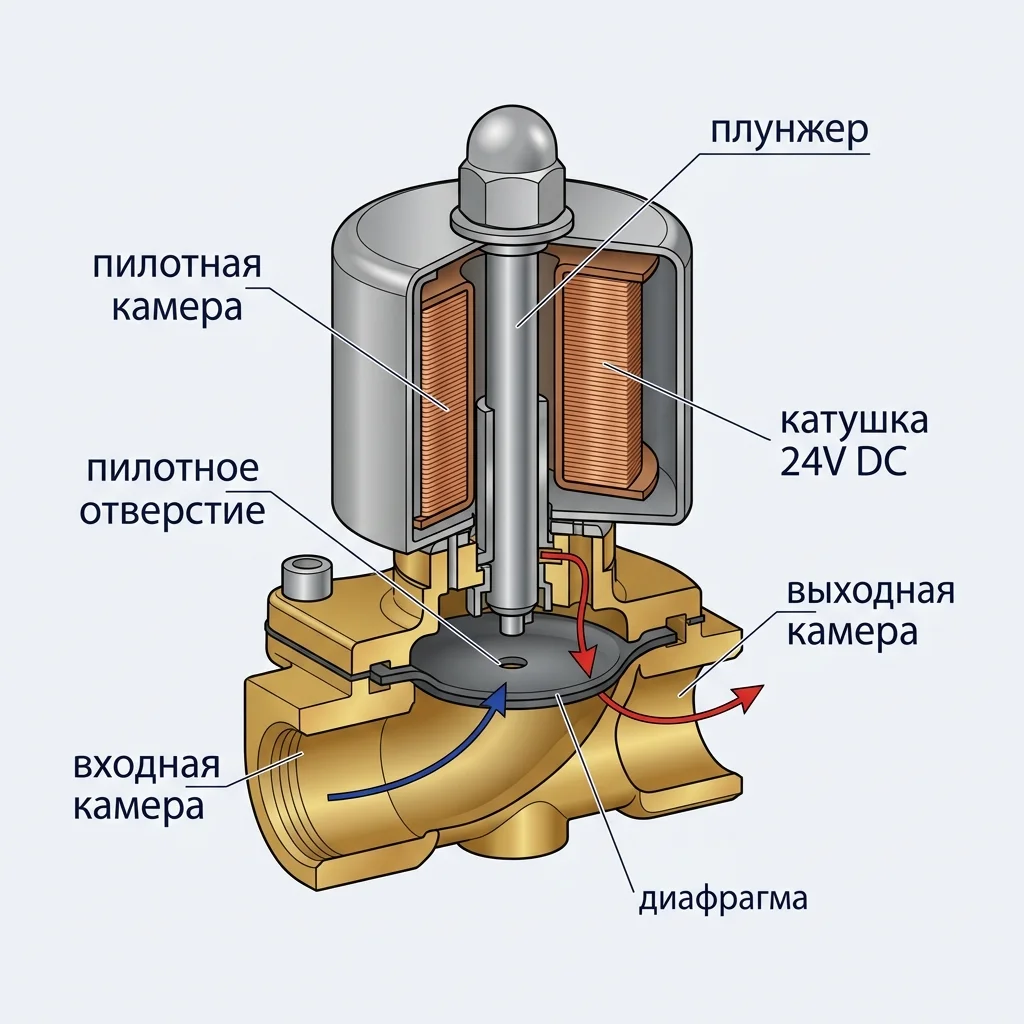

В пилотном клапане (pilot-operated, indirect-acting) соленоид не открывает основной проход напрямую, а только смещает маленький пилотный плунжер. Давление со входа через узкое отверстие попадает в камеру над диафрагмой и прижимает её к седлу. Когда соленоид открывает пилотный канал, давление из камеры сбрасывается в выход клапана, а давление со входа, действующее снизу на диафрагму, становится больше давления сверху. Диафрагма поднимается, и основной проход открывается.

Отсюда следует ключевое: для подъёма диафрагмы нужна разность давлений между входом и выходом. Если она мала, силы не хватает, чтобы преодолеть пружину и вес самой диафрагмы. У крупных клапанов диафрагма тяжелее и пружина сильнее, поэтому Δp_min обычно растёт с размером. Подробнее о принципе — в статье пневмораспределитель 2/2 и соленоид 2W: типы и применение.

Преимущество пилотной схемы — большой проход при компактной катушке, поэтому пилотные клапаны — стандарт для магистралей с давлением в несколько бар. Для низкого давления и вакуума они подходят не всегда.

Что указано в листе WAALPC для серии 2W?

Данные — из листа WAAL Selection Manual 2025, раздел «2W Series Solenoid Valve». Лист приводит также рабочее давление: от 0 до 10 кгф/см² в зависимости от исполнения и среды (вода — до 5, воздух — до 7, масло — до 5, газ — до 7 кгф/см²), и напряжения катушки DC12, DC24, AC24, AC36, AC110, AC220 и AC380 В. Минимальный перепад Δp_min и коэффициент Kv лист не указывает (принцип управления по данным поставщика: 2W025 — прямого действия, от 2W160 — пилотные), поэтому в таблице их нет. Для систем с давлением ниже 1 бар запросите у нас паспорт на нужный артикул до оформления заказа.

Где Δp_min блокирует работу — какие три типичных сценария?

Сценарий 1. Вакуумные системы. На входе клапана линия вакуумного насоса (например, −0,85 бар), на выходе атмосфера. На закрытом клапане перепад есть, но после открытия давления выравниваются, и пилотный клапан может закрыться обратно: получается дребезг. Решение: клапан прямого действия или специальный вакуумный клапан. Подробно про вакуумные системы — в статье автоматизация процессов с помощью пневматики.

Сценарий 2. Газы низкого давления (биогаз, природный газ в бытовых линиях, инертные газы для лабораторий). Давление 0,1–0,5 бар. Если на выходе длинный трубопровод с сопротивлением, фактический перепад на клапане ещё меньше, и клапан может «дышить». Решение: сверить Δp_min по паспорту либо взять клапан прямого действия.

Сценарий 3. Самотёчный дренаж и переливные линии. Гравитационный напор от столба воды 3 м — около 0,3 бар. Пилотный клапан с Δp_min выше этого значения не откроется или будет работать нестабильно. Так же с дренажом конденсата из ресиверов: после стравливания основной массы давление в нижней точке может быть 0,2–0,5 бар. Решение: клапан прямого действия или поплавковый кран без соленоида.

Чем заменить пилотный клапан — подойдут ли клапаны прямого действия?

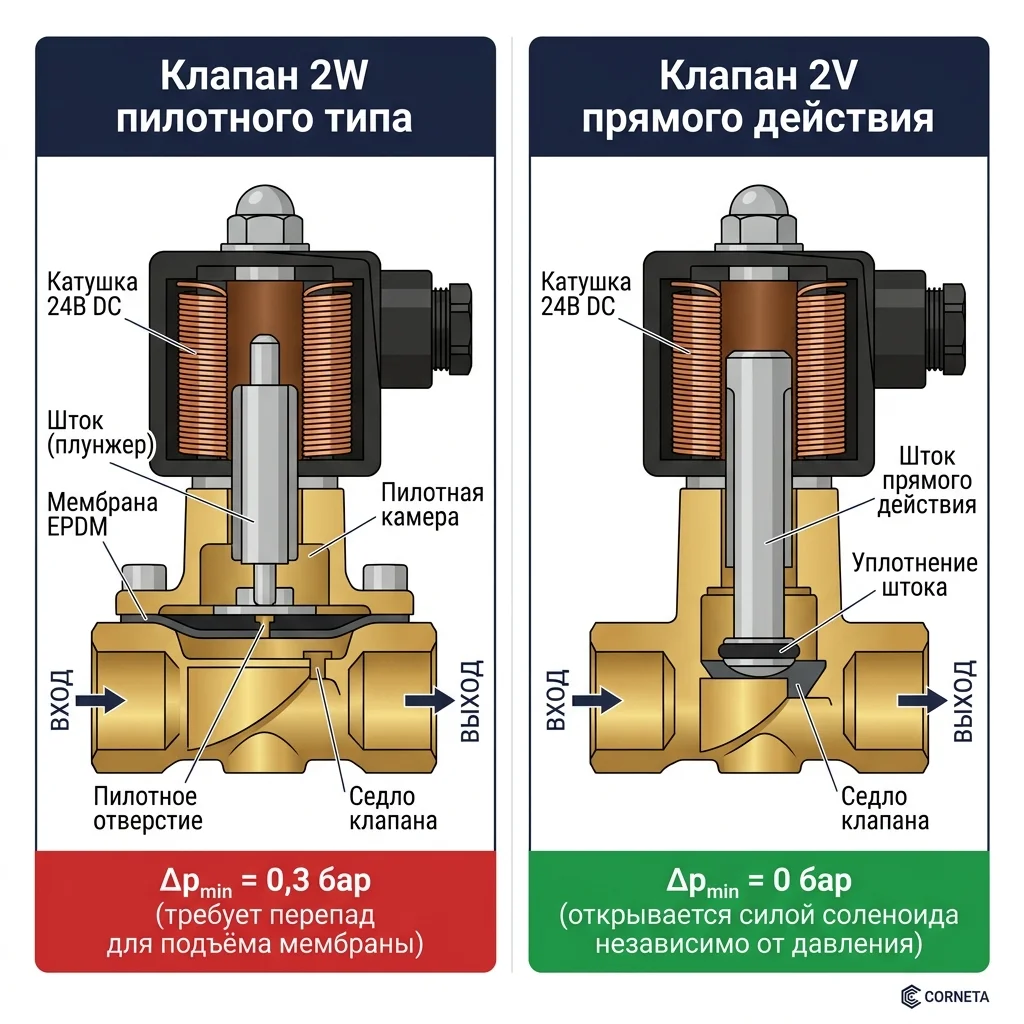

Клапан прямого действия (direct-acting) открывается усилием соленоида, без пилотного механизма. Он работает при нулевом перепаде давления, но проход у него меньше, поэтому для больших расходов при низком давлении либо повышают давление в системе, либо берут клапан с внешним подводом управляющего давления. Какие из клапанов WAALPC серий 2W, 2V и 2S работают от нулевого перепада, производитель не указывает — уточняйте по артикулу у нашего инженера, он ответит за 1 рабочий день.

Как выбрать клапан под систему низкого давления?

Алгоритм подбора. (1) Замерьте фактический перепад давления на месте установки клапана манометром (например, серии W) или мановакуумметром. (2) Запросите Δp_min у изготовителя конкретной модели. (3) Если перепад больше Δp_min — подойдёт пилотный клапан; если меньше или равен — берите клапан прямого действия. (4) Проверьте, что Kv клапана покрывает требуемый расход (для воды расход в л/мин = Kv в м³/ч × 16,67; для воздуха пересчёт другой). (5) Если Kv не хватает — повысьте давление в системе через регулятор или возьмите клапан с внешним подводом управляющего давления.

Для уточнения требуемого расхода используйте калькулятор подбор Kv/Cv пневматического клапана. Если задача связана с подбором клапана под скорость пневмоцилиндра, посмотрите статью типы пневмораспределителей и их выбор.

Какие типичные ошибки бывают при выборе клапана 2W?

• Игнорировать Δp_min при заказе. Многие каталоги указывают только максимальное давление. Запрашивайте у поставщика минимальный перепад до оформления заказа: это критичный параметр для систем с давлением ниже 1 бар.
• Ставить пилотный клапан в вакуумную линию. После открытия перепад исчезает, и клапан может захлопнуться. Для вакуума нужен клапан прямого действия или специальный вакуумный.
• Брать клапан «с запасом по размеру». У пилотных клапанов Δp_min обычно растёт с размером: для системы на 0,3 бар «надёжный» крупный клапан может оказаться на пределе, а меньший — откроется.
• Решать проблему повышением напряжения на катушке. Δp_min — ограничение конструкции, а не электрическое. Повышение напряжения не откроет клапан и может повредить катушку.
• Не учитывать сопротивление выходной линии. Если за клапаном длинный трубопровод, фактический перепад на клапане падает. Закладывайте запас по Δp_min.
• Думать, что щелчок катушки означает открытие клапана. Соленоид может срабатывать, а диафрагма не поднимется, если перепад мал. Проверка — по фактическому расходу или по манометру на выходе.
