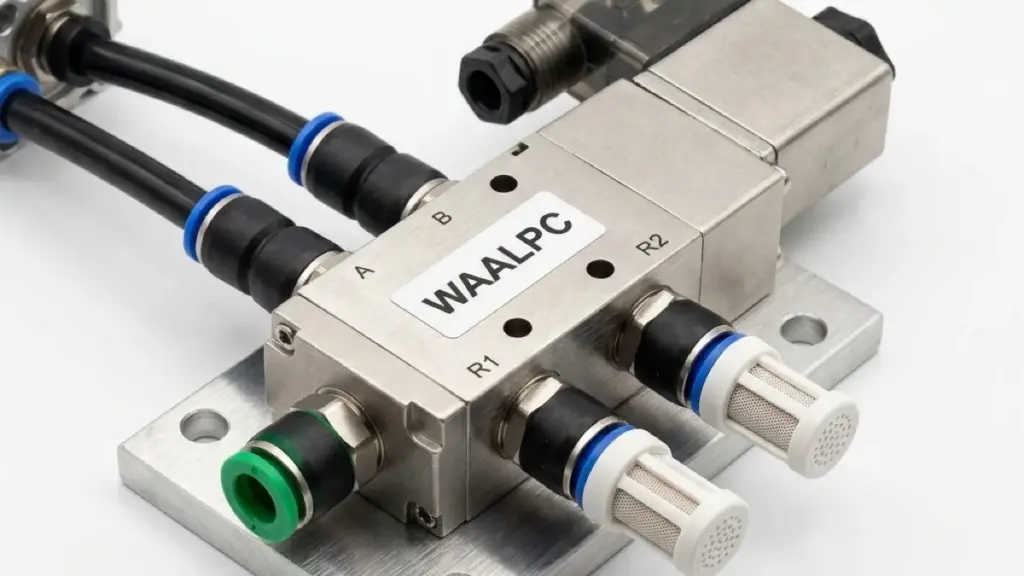

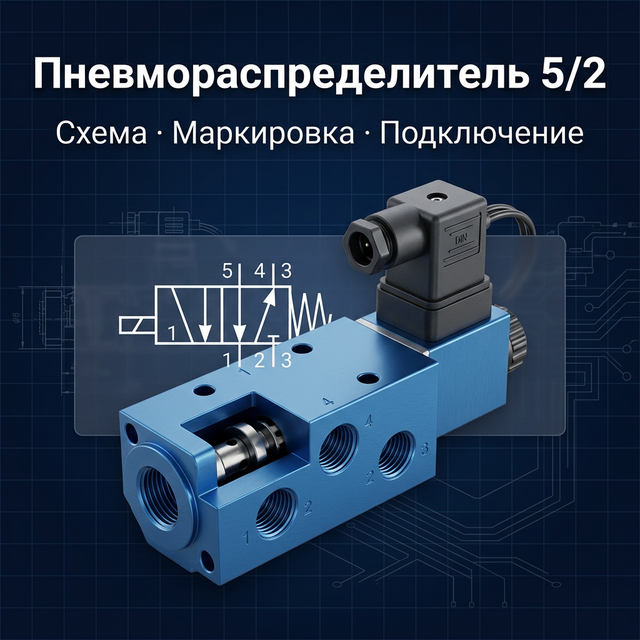

Пневмораспределитель 5/2: пять портов, две позиции, управление моностабильное (соленоид и пружина) или бистабильное (два соленоида). Цифры задаёт стандарт, буквы у части изготовителей привязаны иначе — ориентируйтесь на цифры.
Подобрать и купить пневмораспределители в каталоге →
Нужен распределитель 5/2? Серия 4V WAALPC в каталоге — от 4 920 ₸, поставка 3–5 недель.
Ищете 4V210-08 (AirTAC)? Буква в конце кода — напряжение катушки. Наш совместимый аналог по полному коду (другие напряжения — по запросу):
листайте таблицу вбок →
| AirTAC | Катушка | Наш совместимый аналог | Цена |
|---|---|---|---|
| 4V21008B | DC 24 В | 4V210-08-DC24V | 7 200 ₸ |
| 4V21008A | AC 220 В | 4V210-08-AC220V | 7 200 ₸ |
Пневмораспределитель 5/2 — стандартное решение для управления пневмоцилиндрами двустороннего действия. Он применяется в большинстве задач управления двусторонними цилиндрами — от подачи деталей до работы захватов роботов. Схема подключения пневмораспределителя 5/2 — первое, что должен знать каждый инженер-пневматик.
Совместимый аналог WAALPC серии 4V с логикой 5/2 — от 4 920 ₸.
Купить пневмораспределитель 5/2: распределители 4V (5/2) — от 4 920 ₸, распределители 4M (5/2 другой серии, электрический ввод — клеммы или кабельный) — от 5 700 ₸. Для логики 3/2 — распределители 3V — от 3 600 ₸.
Пневмораспределитель 5/2 — ключевые факты:
- 5 портов: P (питание), A, B (рабочие), R, S (выхлопы)
- 2 позиции: переключается полностью, без промежуточного положения
- Управление: моностабильный (соленоид + пружина) или бистабильный (2 соленоида)
- Применение: управление пневмоцилиндром двустороннего действия
- Нумерация портов: ISO 11727 — 1=P, 2=B, 3=S, 4=A, 5=R (цифры задаёт стандарт; буквы — традиционные, у части изготовителей привязаны иначе — ориентируйтесь на цифры)
Обновлено: сентябрь 2026. Информация проверена и актуализирована.
Ошибка в подключении всего одной трубки приводит к тому, что цилиндр движется в обратном направлении или заклинивает — это опасно для оборудования и персонала. В этой статье — точная маркировка всех 5 портов, логика переключения и практические советы по монтажу пневмораспределителя 5/2.
💨 Онлайн-калькулятор: Оцените потребление воздуха по заданным циклам; компрессор подбирают с учётом всех потребителей, утечек, режима и запаса — Калькулятор расхода воздуха.
Из жизни: 5/2 — это «педаль газа» пневмосистемы. Большинство дешёвых пневмоцилиндров на станках работают через 5/2: подал ток на катушку — цилиндр пошёл вперёд, снял ток — пружина вернула золотник, цилиндр поехал назад. Всё. Большинство задач автоматизации в малом и среднем производстве решает именно эта связка: компрессор → блок подготовки → 5/2 → цилиндр. Если разобрались, как читать схему 5/2 и подбирать его под цилиндр — считайте, освоили базу пневматики.
Коротко
Паспорт серии 4V: скачать (PDF) — рабочее давление, расшифровка кода, расход Cv, питание катушки.
Товары из статьи
- 5/2 — 5 портов, 2 позиции: питание P(1), два выхода к цилиндру A(4) и B(2), два выхлопа R(5) и S(3).
- Подал ток на катушку → золотник соединяет P→A, полость B на выхлоп; снял ток → пружина возвращает P→B (моностабильный вариант).
- Разбор пути воздуха в обеих позициях — на схеме ниже.
- Размер клапана выбирают по пропускной способности Kv/Cv, а не по резьбе цилиндра — готовый расчёт для Ø32 / ход 200 мм / 0,5 с.
- В каталоге: серия WAALPC 4V (формат AirTAC) от 7 200 ₸ и YSY (формат SMC SY).

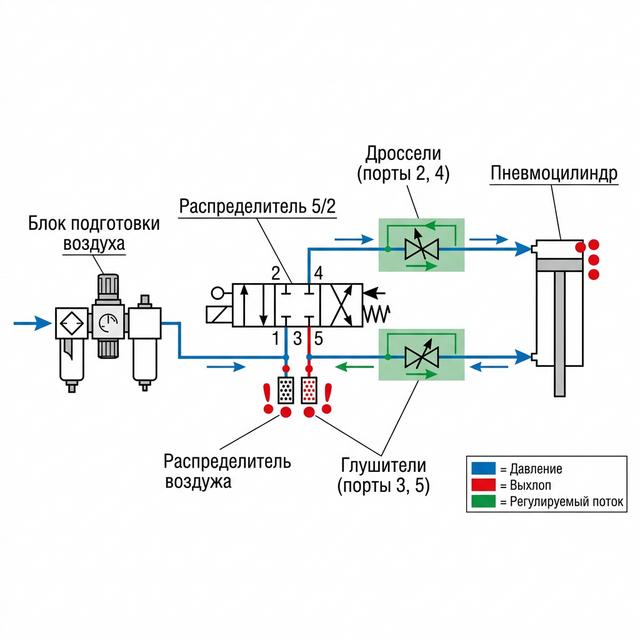

Как подключить распределитель 5/2 — коротко?
Пневмораспределитель 5/2 подключают по 5 портам (нумерация ISO 11727):
| Порт | Назначение |
|---|---|
| 1 (P) | подача сжатого воздуха от магистрали |
| 4 (A) и 2 (B) | рабочие выходы к цилиндру (4 — выдвижение штока, 2 — втягивание; типовая разводка) |
| 5 (R) и 3 (S) | выхлоп в атмосферу (обычно через глушитель) |
Подключение: 1(P) — воздух от блока подготовки (для WAALPC 4V — паспортные 0,15–0,8 МПа); 2 и 4 — к цилиндру (задают направление хода); 3 и 5 — на глушители (дроссель-глушитель регулирует скорость); катушка 24В DC/220В AC на разъём DIN по артикулу. Для показанного моностабильного символа: команда задаёт 1→4 и 2→3, возврат — 1→2 и 4→5. Это не описание бистабильного или любого другого исполнения 5/2.
Построить схему: конструктор пневмосхем онлайн. Упрощённые функциональные схемы — ниже; полное УГО сверяют с паспортом исполнения.

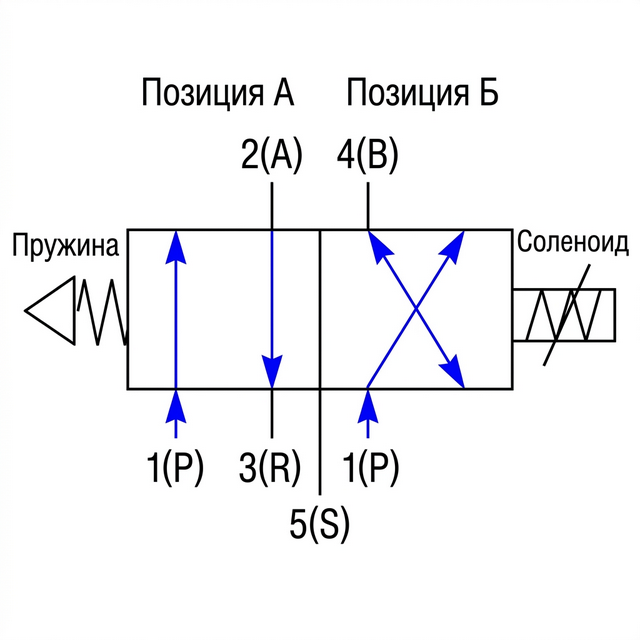

1. Что означает маркировка 5/2?
Любой пневмораспределитель обозначается двумя цифрами через дробь:
- Первая цифра (5) — число основных портов распределителя (пилотные порты в число 5 не входят): питание, два рабочих и два выхлопа.
- Вторая цифра (2) — количество фиксированных позиций золотника.
- Как читать пневматические схемы: обозначения ISO 1219-1
В позиции №1 воздух идёт в одну полость цилиндра, в позиции №2 — в другую. У 5/2 нет отдельной центральной позиции; у 5/3 она есть, но сама по себе не гарантирует остановку и удержание в заданной точке.

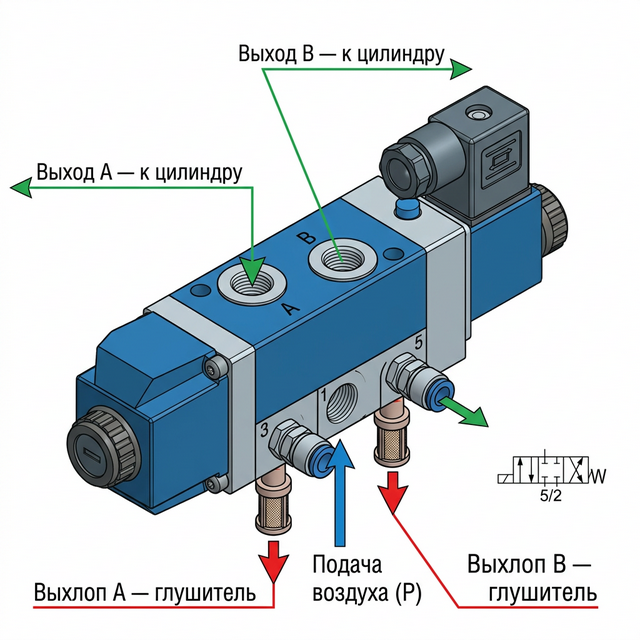

2. Как маркируются и для чего нужны все 5 портов (стандарт ISO 11727)?
Идентификация и маркировка портов распределителей задаётся стандартом ISO 11727 — цифровой маркировкой (1 — питание, 2 и 4 — рабочие, 3 и 5 — выхлопы); буквы P, A, B, R, S — традиционные обозначения (ISO 5599 описывает присоединительные размеры монтажных баз, а не нумерацию портов). Маркировка помогает определить назначение портов; полную функцию и подключение сверяют со схемой и документацией исполнения:
листайте таблицу вбок →
| Номер порта | Буква (традиц.) | Назначение | Подключение |
|---|---|---|---|
| 1 | P | Подача воздуха | Трубка от компрессора или блока подготовки воздуха |
| 2 | B | Рабочий выход B | Штоковая полость пневмоцилиндра (шток втягивается) |
| 3 | S | Выхлоп порта 2 (B) | Выхлоп: глушитель или выхлопная линия по проекту |
| 4 | A | Рабочий выход A | Поршневая полость пневмоцилиндра (шток выдвигается) |
| 5 | R | Выхлоп порта 4 (A) | Выхлоп: глушитель или выхлопная линия по проекту |
Привязка портов 2 и 4 к полостям цилиндра — типовая (4 → поршневая, 2 → штоковая): при обратной разводке направление хода меняется. Буквы A/B у части изготовителей привязаны к цифрам наоборот (2=A, 4=B) — при сомнениях ориентируйтесь на цифры на корпусе.
Управляющие (пилотные) порты 12 и 14: по ISO 11727 сигнал на порт 14 соединяет 1 с 4, сигнал на порт 12 — 1 с 2. У моностабильного 5/2 одна сторона управления электрическая (катушка), вторая — пружина; у бистабильного — две катушки. Это не интерфейс NAMUR: резьбовые 4V и 4M к нему не относятся. Подобрать распределитель 5/2 по задаче — в каталоге 5/2, заказать подбор — отправить список артикулов.
⚠ Порты 5 и 3 (выхлопы R и S) — оснастить подходящими глушителями. Открытый выхлоп может создавать шум и допускать загрязнение. Уровень шума и противодавление проверяют в условиях установки.
Глушитель подбирают по резьбе выхлопного порта. Латунный пневматический глушитель PST (корпус из латуни, картридж из спечённой бронзы): PST-01 — G1/8, PST-02 — G1/4, PST-03 — G3/8, PST-04 — G1/2. Пластиковые PSLB и другие исполнения — в разделе пневматические глушители.
👉 Смотреть пневмораспределители 5/2 в каталоге corneta.kz →

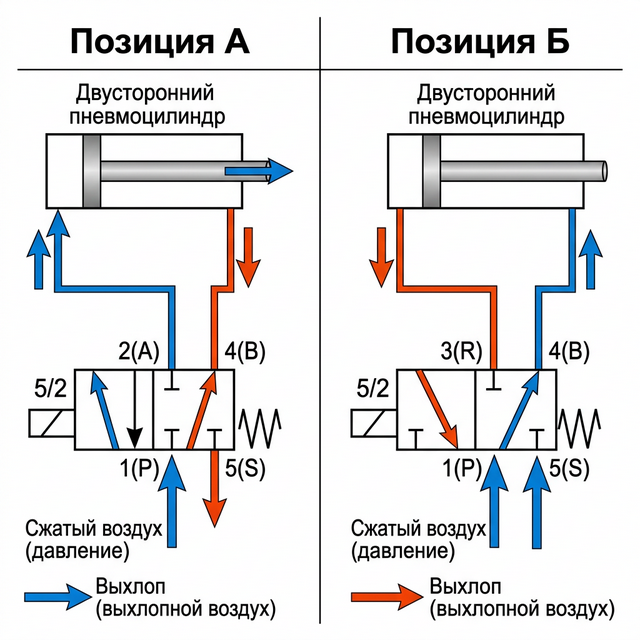

Разбор путей воздуха 5/2 в двух позициях
Синим показан путь давления (P → выход), зелёным — выхлоп из противоположной полости.
A(4), B(2) — выходы к цилиндру
R(5), S(3) — выхлоп в глушитель
Бистабильный: два соленоида без пружины — импульс переключает и удерживает позицию, ток держать не нужно.

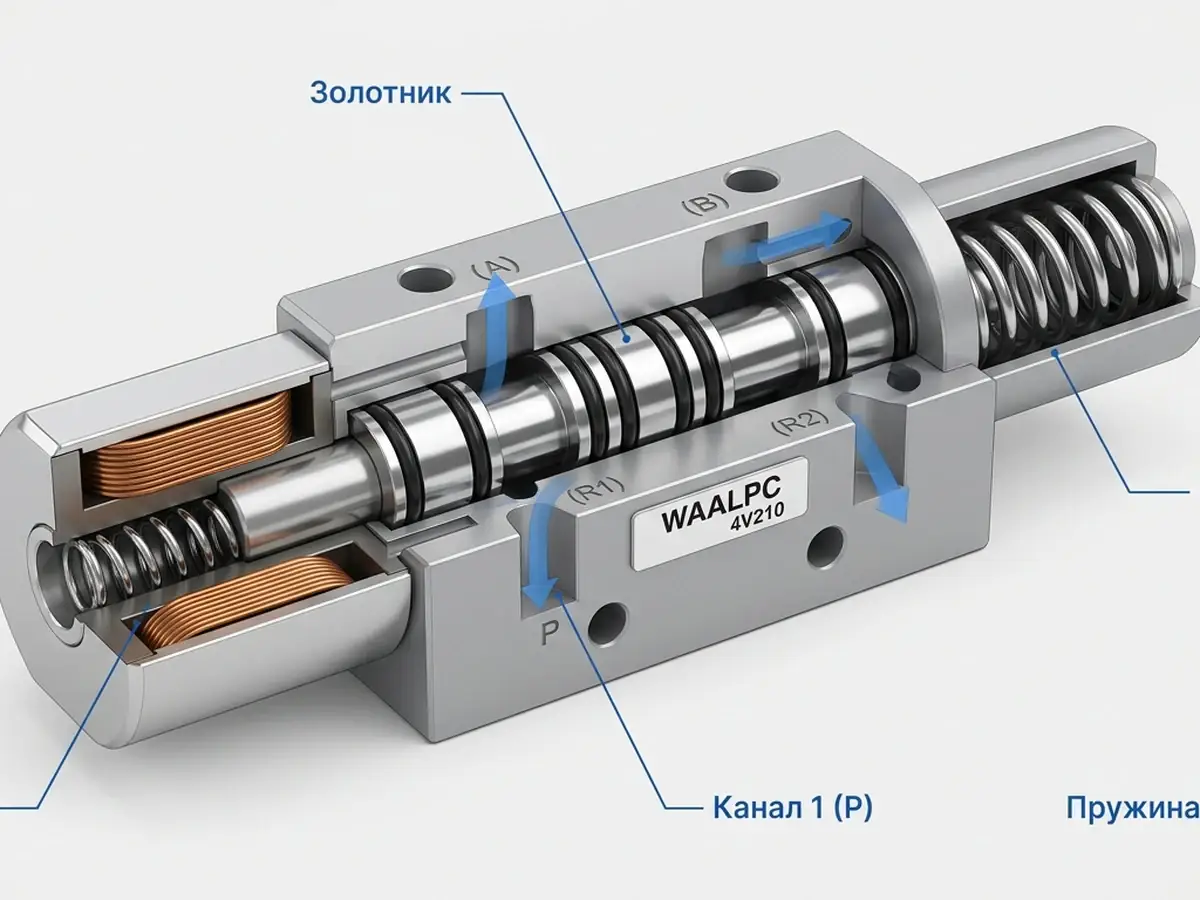

3. Как работает пневмораспределитель 5/2 — каков путь воздуха в двух позициях?
Проследим движение воздуха через распределитель при каждом состоянии золотника:
Состояние А — катушка обесточена (исходное положение):
- Воздух: порт 1 (P) → порт 2 (B) → штоковая полость цилиндра.
- Выхлоп: поршневая полость → порт 4 (A) → порт 5 (R) → глушитель.
- Результат: шток втянут (исходное положение при типовой разводке).
- Как читать пневматические схемы: обозначения ISO 1219-1
Состояние Б — катушка под током (активация):
- Воздух: порт 1 (P) → порт 4 (A) → поршневая полость.
- Выхлоп: штоковая полость → порт 2 (B) → порт 3 (S) → глушитель.
- Результат: шток выдвигается.
- Как читать пневматические схемы: обозначения ISO 1219-1

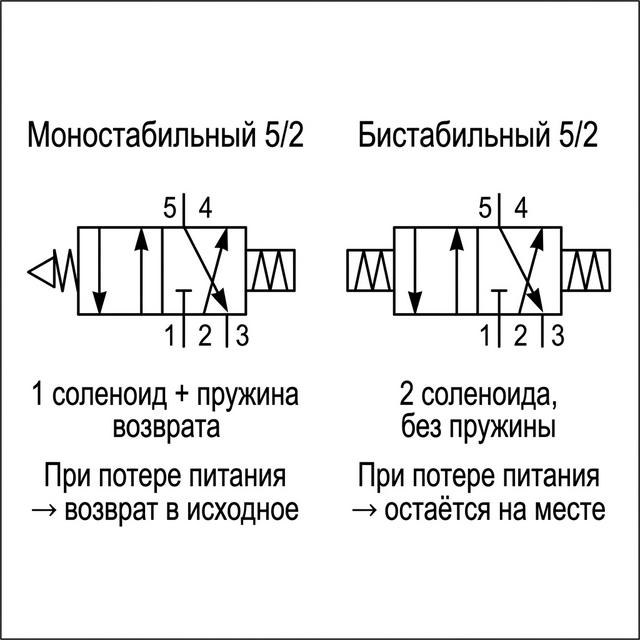

4. Какие бывают типы управления распределителем 5/2?
Как заменить 5/2 двумя 3/2 (нормально закрытый + нормально открытый)
Если под рукой нет 5/2, но есть два клапана 3/2 — логику 5/2 можно собрать из них. Один 3/2 нормально закрытый (НЗ) ставят на порт A, второй 3/2 нормально открытый (НО) — на порт B, обе катушки коммутируют одним сигналом. При подаче сигнала A получает давление (НЗ открывается), B стравливается (НО закрывает питание и открывает выхлоп) — шток идёт вперёд; при снятии сигнала всё наоборот.
Для реализации двумя 3/2 нужен отдельный проверенный монтажный чертёж с питанием, выхлопами, управлением и состояниями обоих клапанов.
Оговорка по расходу и задержке
- Два клапана дороже и крупнее одного 5/2, больше соединений — больше точек утечки.
- Рассинхрон срабатывания катушек даёт небольшую задержку и кратковременный «прострел» давления в момент переключения.
- Пропускную способность считают по тому 3/2, что питает рабочую полость — недобор Cv тормозит цилиндр так же, как у одиночного 5/2.
- Оправдано, когда 3/2 уже есть в схеме или нужен раздельный контроль полостей; для типовой задачи «туда-обратно» один 5/2 проще и дешевле.
Моностабильный (одностороннее электропневматическое управление):
- Одна катушка соленоида + возвратная пружина.
- При снятии питания клапан возвращается в исходную позицию при соблюдении его рабочих условий. Движение цилиндра зависит от давления, нагрузки и подключения.
- Применение: задачи с требуемым возвратом клапана; безопасность исходного состояния механизма подтверждают отдельно.
- Как читать пневматические схемы: обозначения ISO 1219-1
Бистабильный (двустороннее управление, двойной соленоид):
- Две катушки, без возвратной пружины.
- Для переключения достаточно короткого импульса тока. После отключения питания золотник остаётся в последнем положении; при первом включении положение не определено — подайте команду в исходное положение.
- Важно для безопасности: при пропадании электропитания клапан остаётся в последнем положении, а не возвращается в исходное — возврат клапана может требоваться схемой, но безопасное состояние механизма определяется всей системой, а не числом катушек. При потере подачи усилие может снизиться; запертое давление в цилиндре или после обратных клапанов может сохраняться и требует проверки.
- Как читать пневматические схемы: обозначения ISO 1219-1
👉 Смотреть моностабильные и бистабильные 5/2 в каталоге →

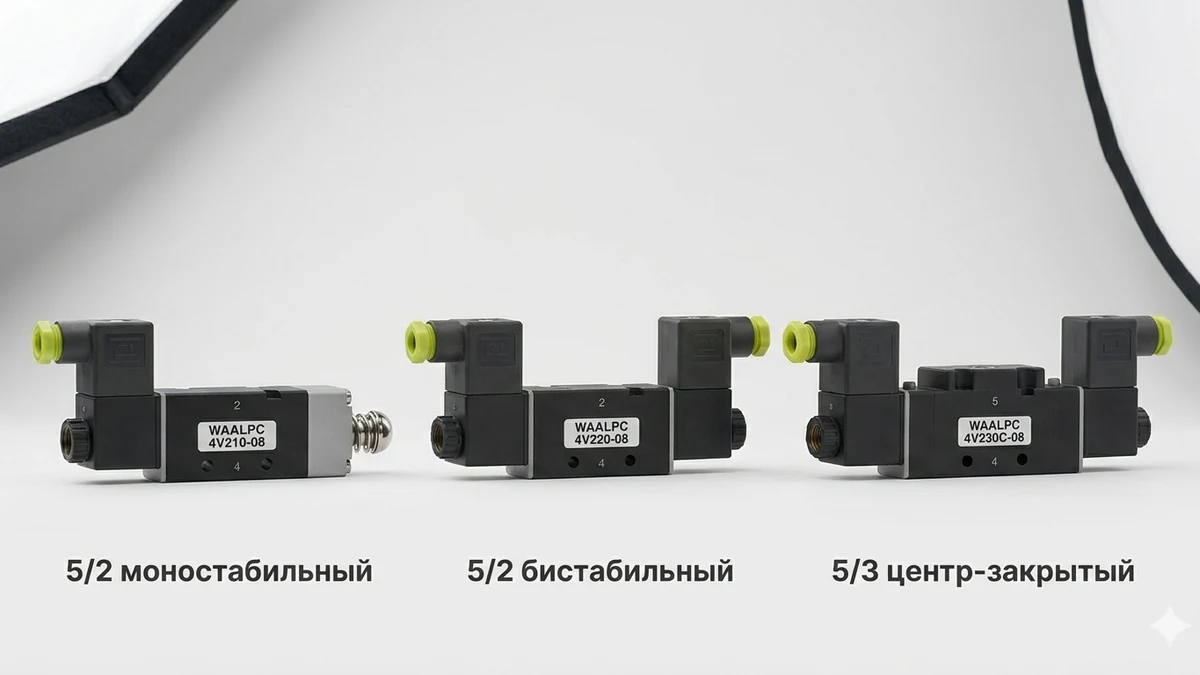

5. Распределитель 5/2 или 5/3 — когда что выбирать?
Три исполнения центра для родственных 5/3
У 5/2 всегда одна из двух позиций. У 5/3 есть третья — центральная (нейтральная). От того, что происходит с портами в этой позиции, зависит поведение цилиндра при остановке. Три типовых исполнения:
листайте таблицу вбок →
| Исполнение центра | Что с портами | Поведение цилиндра | Когда применять |
|---|---|---|---|
| Закрытый центр | Все порты перекрыты, воздух заперт в обеих полостях A(4) и B(2) | Воздух заперт; положение зависит от нагрузки, сжимаемости и утечек | Временное перекрытие каналов; точность остановки и удержание нагрузки проверяют отдельно |
| Открытый центр | A(4) и B(2) соединены с выхлопом R(5)/S(3), питание P(1) перекрыто | Полости соединены с выхлопом; движение зависит от нагрузки, трения и остаточного давления | Сброс обеих полостей; нагрузку и безопасность перемещения проверяют отдельно |
| Центр под давлением | P(1) подан в обе полости A(4) и B(2), выхлоп перекрыт | При равном давлении разность сил p·Aштока направлена на выдвижение; движение зависит от нагрузки | Подача давления в обе полости; не является гарантией неподвижности или удержания нагрузки |
Для «просто туда-обратно» третья позиция не нужна — берите 5/2. Ассортимент 5/3 в формате SMC SY — серия YSY 5/3.
Частый вопрос при проектировании: взять стандартный 5/2 или 5/3 с нейтральным положением?
| Параметр | Распределитель 5/2 | Распределитель 5/3 |
|---|---|---|
| Число позиций золотника | 2 | 3 |
| Отдельная центральная позиция клапана | Нет | Есть; не гарантирует удержание штока |
| Поведение при потере питания (моностаб.) | Возврат пружиной | Зависит от типа центра |
| Применение | Цилиндры двустор. действия, типовые задачи «туда-обратно» | Функция центра по исполнению; удержание и зажим проверяют отдельно |
| Относительная стоимость | Ниже | Выше |
Правило выбора: если цилиндр должен просто двигаться туда-обратно — берите 5/2. Если нужна отдельная центральная функция — рассмотрите 5/3. Для удержания штока требуется расчёт всей схемы; сброс обеих полостей предусмотрен выхлопным центром E, а не любым 5/3.
Какие популярные модели 5/2 обычно ставят?
Если вы не хотите изобретать велосипед — вот шесть исполнений 5/2 из трёх серий для типовых задач промышленной пневматики. Цены актуальные на сегодня.
от 7 200 ₸
Моностабильный 5/2, G1/4 (рабочие порты; выхлоп G1/8), эффективное сечение S = 17,0 мм² (мануал WAALPC 2025), Cv = 1,0 прямо указан в паспорте. Самый ходовой типоразмер серии.
⭐ ХИТ
от 11 000 ₸
Бистабильный 5/2, две катушки, G1/4 (рабочие порты; выхлоп G1/8). Для сохранения переключённого положения золотника без непрерывного тока; не гарантирует фиксацию штока.
Бистаб
от 10 000 ₸
Моностабильный 5/2, G3/8 (рабочие порты; выхлоп G1/4), эффективное сечение S = 28,0 мм² (мануал WAALPC 2025), Cv = 1,65 прямо указан в паспорте. Размер выбирают по расходу, допустимому перепаду и сопротивлениям контура.
Cv ≈ 1.65
от 15 000 ₸
Моностабильный 5/2, G1/2, эффективное сечение S = 48,0 мм² (мануал WAALPC 2025), Cv = 2,82 прямо указан в паспорте. Кандидат для большего расхода; проверяйте рабочий ход и сопротивления контура.
Cv ≈ 2.82
от 4 440 ₸
Пневмоуправляемый 5/2, G1/4 (рабочие порты; выхлоп G1/8) (серия 4A). Без катушки — переключение пилотным воздухом.
Пневмоупр.
от 15 500 ₸
Бистабильный 5/2, G3/8 (рабочие порты; выхлоп G1/4), Cv = 1,65 по паспорту 4V300. Память положения золотника; поведение механизма при аварии проверяют отдельно.
G3/8 (рабочие порты; выхлоп G1/4)
📦 Весь каталог 5/2 распределителей →
- Диаметр задаёт площадь поршня; дополнительно нужны ход, время одного хода, рабочее давление, нагрузка и допустимые потери.
- По расходным характеристикам сравните кандидаты 4V210/220 и 4V310/320 при требуемом перепаде; одна резьба или диаметр цилиндра не определяют выбор.
- 4V410 рассматривайте при требуемом большем расходе; рабочие трубки, штуцеры и выпуск проверяют вместе с клапаном.
- При неопределённости уточните расчётный расход и потери всего контура; размер на шаг больше не гарантирует требуемую скорость и не заменяет расчёт.
Чем распределитель 5/2 отличается от 3/2?
Оба распределителя имеют две позиции, разница — в числе портов и в том, какой цилиндр они питают. Распределитель 3/2 (три порта) подаёт воздух в цилиндр одностороннего действия, а возврат выполняет пружина или внешняя сила по исполнению; распределитель 5/2 (пять портов) питает обе полости цилиндра двустороннего действия. Подробнее про 3/2 — в статье о распределителе 3/2 (НО и НЗ).
| Распределитель 3/2 | Распределитель 5/2 | |
|---|---|---|
| Порты | 3: питание 1, выход к цилиндру 2, выхлоп 3 | 5: питание 1, выходы 2 и 4, выхлопы 3 и 5 |
| Позиции | 2 | 2 |
| Какой цилиндр питает | одностороннего действия; возврат по исполнению | двустороннего действия |
| Наша серия в каталоге | 3V (например, 3V210-08) | 4V (например, 4V210 и 4V220) |
6. Какие практические советы по монтажу пневмораспределителя 5/2 есть?
Правильный монтаж пневмораспределителя 5/2 определяет надёжность всей пневмосистемы. Ниже — основные проверки; результат зависит от исполнения и условий установки.
Глушители и выхлопные линии:
- Для портов 5 и 3 (R и S) выберите выхлопную линию или подходящие глушители, например серию PST, по проекту. Шум, загрязнение и противодавление оценивают для конкретной установки.
- Для частых циклов проверяйте расходную характеристику и допустимое противодавление выбранного глушителя; любое выхлопное сопротивление может влиять на скорость.
- Как читать пневматические схемы: обозначения ISO 1219-1
Длина трубок к цилиндру:
- Делайте трубки от распределителя до цилиндра с длиной и внутренним диаметром, выбранными по расходу и допустимым потерям для каждой полости. Разная длина может изменять потери и задержку; даже одинаковые трубки не гарантируют одинаковой скорости или отсутствия рывков.
- Как читать пневматические схемы: обозначения ISO 1219-1
Регулировка скорости:
- Пневмодроссели ставьте в порты цилиндра (на линиях 2 и 4) — дросселирование «на выхлопе». Это распространённый режим для обычных двусторонних цилиндров; плавность зависит также от нагрузки, трения и рабочего давления. Подробнее — в статье «Дросселирование пневмоцилиндра».
- Один дроссель на общей подаче не обеспечивает независимого регулирования обоих ходов. Дросселирование на входе применяют только после проверки режима и нагрузки.
- Как читать пневматические схемы: обозначения ISO 1219-1
7. Как подготовка воздуха влияет на надёжность клапана?
Работа распределителя 5/2 без качественной подготовки воздуха повышает риск отказа и преждевременного износа. Микрочастицы ржавчины из трубопроводов действуют как абразив на поверхность золотника.
- Фильтрация 40 мкм указана в паспорте WAALPC 4V; требования всей линии могут быть строже.
- Степень фильтрации выбирайте по требованиям всех подключённых компонентов; для WAALPC 4V паспорт указывает 40 мкм.
- Дополнительная смазка WAALPC 4V не требуется. Если система уже работает на смазываемом воздухе, режим и масло согласуют с паспортом и не меняют произвольно.
- Как читать пневматические схемы: обозначения ISO 1219-1
Ресурс золотника и уплотнений зависит от чистоты и осушки воздуха, давления и частоты циклов — поэтому распределитель ставят после блока подготовки серии AC.
👉 Смотреть блоки подготовки воздуха серии AC →
Проверьте знания в тренажёре
Пройдите интерактивные сценарии и проверьте, как вы усвоили материал:
▶ Сценарий 2: «Авария на линии» — Диагностика клапана, замена катушки, корневой анализ
▶ Сценарий 7: «Новый проект» — Выбор распределителя для проекта
Тренажёр бесплатный · 3 уровня сложности · Результаты сохраняются
8. Какие вопросы чаще всего задают о пневмораспределителе 5/2?
Что будет, если не поставить глушители?
Возможны повышенный шум и попадание загрязнений. Уровень звука проверяют на рабочем месте, а выпуск выбирают по расходу и противодавлению.
Чем отличается 5/2 от 5/3?
У 5/3 три позиции; действие центральной определяется исполнением C/E/P. Центральная позиция сама по себе не гарантирует фиксацию цилиндра.
Что такое бистабильный распределитель?
Два соленоида без возвратной пружины. При отключении питания клапан остаётся в последнем положении (в исходное не возвращается) — сохраняется состояние золотника, а не гарантированно положение штока. Пружинный возврат также не гарантирует безопасное состояние механизма. Потеря подачи может привести к потере усилия; запертое давление проверяют отдельно.
Почему цилиндр дёргается при срабатывании?
Проверьте нагрузку, трение, давление, утечки, диаметры и длину рабочих трубок, глушители и настройку регуляторов. По одному симптому причина не определяется. Также установите дроссели с обратным клапаном на портах 2 и 4 — дросселирование на выходе сглаживает рывки и позволяет точно регулировать скорость хода цилиндра.
Куда ставить пневмодроссель для регулировки скорости?
На порты 2 и 4 (рабочие выходы), дросселирование «на выхлопе». Один дроссель на общем питании не заменяет отдельную настройку ходов; режим регулирования проверяют по схеме.
Какое напряжение катушки выбрать?
24 В DC часто применяют для управления от ПЛК; WAALPC 4V210-08 также имеет исполнение AC220V. Напряжение, допустимый ток выхода и защиту выброса выбирают по схеме и полному коду катушки.
9. Как электрически подключить катушку 5/2?
Катушку подключают через разъём, соответствующий конкретному исполнению. Для WAALPC 4V200–400 DC24V паспортная мощность 3,0 Вт, номинальный ток 0,125 А. Проверяйте напряжение, ток канала и группы выходов ПЛК, режим включения и защиту от индуктивного выброса.
Схема подключения
| Характеристика | Значение |
|---|---|
| Напряжение | 24V DC (стандарт промышленности) |
| Потребление | WAALPC 4V200–400 DC24V: 3,0 Вт, номинально 0,125 А |
| Разъём | Форму, расстояние контактов и распиновку выбирают по паспорту катушки; внешне сходные разъёмы могут различаться |
| Защита | Светодиод и подавитель выброса — по комплектации разъёма; схема подавления должна соответствовать выходу ПЛК |
| Степень защиты | Для паспортного исполнения — при правильно установленном разъёме, уплотнениях и кабельном вводе |
⚠ Полярность проверяйте по схеме катушки и разъёма. Простая обмотка и разъём со светодиодом, диодом или другой электроникой могут иметь разные требования. Неправильная полярность может блокировать срабатывание или перегрузить выход через защитный диод. Подключайте по распиновке изготовителя.
10. Какие типичные неисправности бывают у распределителя 5/2 и как их устранить?
| Симптом | Причина | Решение |
|---|---|---|
| Цилиндр не двигается | Нет давления на порту 1(P) | Проверить манометр ФРЛ, открыть запорный вентиль |
| Шток выдвигается, но не втягивается | Золотник не переключается (нет сигнала на катушку) | Светодиод — вспомогательный признак; проверить сигнал и напряжение на катушке под нагрузкой |
| Медленный ход в одном направлении | Забит глушитель или дроссель полностью закрыт | Почистить/заменить глушитель, открыть дроссель |
| Воздух шипит из корпуса | Возможна внешняя утечка корпуса, соединений или уплотнений | Замена ремкомплекта или всего распределителя |
| Цилиндр «ползёт» при неподвижном клапане | Возможны утечки клапана или поршневого уплотнения, нагрузка и изменение давления | Локализовать утечку; ремонт по инструкции после отключения, сброса давления и фиксации нагрузки |
✓ Значительная часть проблем решается без замены клапана: чистка глушителей, проверка электрики, регулировка дросселей. Меняйте распределитель только после исключения внешних причин.
11. Где применяют распределитель 5/2 на практике?
- ✓ Упаковочные линии: подача картонной заготовки — цилиндр с 5/2 моностабильным (команда переключает клапан; обратный ход цилиндра — при соответствующих соединениях и подаче воздуха). Такт: 0,5–2 сек.
- ✓ Сварочные кондукторы: зажим детали — 5/2 бистабильный (зажал → клапан остаётся в положении «зажато» при пропадании электропитания → разжал по импульсу после сварки). При потере подачи зажим может потерять усилие; остаточное давление и поведение нагрузки проверяют по всей схеме.
- ✓ Роботизированные ячейки: управление захватом — 5/2 + вакуумный эжектор через 3/2. Работают синхронно по программе ПЛК.
- ✓ Пищевое производство: управление исполнительными механизмами через подходящий 5/2. Материалы, уплотнения, степень защиты и допустимость конкретной мойки подтверждают паспортом исполнения. У обычного WAALPC 4V корпус из алюминиевого сплава; нержавеющие исполнения рассматривают отдельно.
- Как читать пневматические схемы: обозначения ISO 1219-1
👉 Подобрать распределитель 5/2 для вашей задачи →
12. Как выбрать пропускную способность (Kv / Cv) распределителя 5/2?
Числовой пример: подбор 5/2 для цилиндра Ø32, ход 200 мм, 0,5 с при 0,6 МПа
Считаем по схеме выше и формуле пропускной способности. Задача: цилиндр диаметром 32 мм должен выдвинуть шток на 200 мм за 0,5 с при давлении в сети 0,6 МПа (6 бар).
| Шаг | Формула | Результат |
|---|---|---|
| 1. Рабочая площадь поршня | A = π·D²/4 = 3,14·32²/4 | ≈ 8,04 см² |
| 2. Геометрический объём хода | V = A·S = 804 мм²·200 мм | ≈ 0,161 л |
| 3. Нормальный объём за ход | Vn = V·(6+1,013)/1,013·273,15/293,15; рабочий воздух 20 °C, нормальная база DIN 1343: 0 °C и 1,013 бар | ≈ 1,038 нл за ход |
| 4. Средний расход за один ход | Qn = 1,038 ÷ 0,5 × 60 | ≈ 124,5 нл/мин; пиковый расход отдельно |
| 5. Условный запас примера × 1,5 | 124,5 × 1,5 | ≈ 186,8 нл/мин |
| 6. Приблизительный ориентир Kv/Cv | Kv ≈ Q(шаг 5)/1078; Cv ≈ Kv/0,865. Только для входа 6 бар избыточного, Δp≈1 бар и воздуха 20 °C, расход приведён к DIN 1343 | Kv ≈ 0,173; Cv ≈ 0,200 |
Ориентир примера: Cv ≈ 0,2 при указанных условиях; окончательный выбор требует проверки контура
Упрощённый расчёт даёт ориентир Cv ≈ 0,2. Он не учитывает мгновенный пик, трубки, штуцеры, глушители, мёртвые объёмы, переключение клапана и нагрузку. Допустимое падение давления и давление в движущемся цилиндре проверяют отдельно. Следующие серии — кандидаты для проверки:
- WAALPC 4V210-08 (порт G1/4 (рабочие порты; выхлоп G1/8), эффективное сечение S = 17,0 мм² по мануалу WAALPC 2025; Cv = 1,0 по паспорту; Kv ≈ 0,865 по пересчёту из Cv) — стандартный универсальный выбор, расход по формуле ≈ 930 нл/мин, ~× 5 к расходу с запасом. От 7 200 ₸ (24 В пост. тока). Формат AirTAC.
- WAALPC 4V110-06 (порт G1/8, эффективное сечение S = 10,2 мм² по мануалу WAALPC 2025; Cv = 0,6 по паспорту; Kv ≈ 0,519 по пересчёту из Cv) — компактный вариант, расход по формуле ≈ 560 нл/мин, ~× 3 к расходу с запасом. От 6 180 ₸.
- Для проверки кандидата под конкретный SMC SY рассмотрите WAALPC YSY; монтаж, функцию, полное исполнение и расход сверяют по обоим паспортам. Цена — 12 420 ₸.
Многие инженеры подбирают распределитель 5/2 исключительно по размеру присоединительной резьбы цилиндра. Например, если в крышках цилиндра нарезана резьба G1/4″, то и распределитель покупается с портами 1/4″. Это грубая ошибка: она приводит либо к «бутылочному горлышку» (недостаток расхода, цилиндр не выходит на скорость), либо к неоправданной переплате за слишком крупный клапан.
Реальная характеристика, на которую нужно смотреть при покупке — это пропускная способность. Она измеряется параметром Kv (м³/ч воды при перепаде 1 бар) или Cv (эталонный расход воды при 60 °F в US gal/min и перепаде 1 psi). Пневмораспределитель должен пропускать объём воздуха, достаточный для обеспечения требуемой скорости хода пневмоцилиндра, без критического падения давления.
Алгоритм подбора размера (пропускной способности)
- Оцените расход на рабочий ход. Объём, делённый на время одного хода, даёт среднее за этот ход; истинный пик и потери контура проверяют отдельно. Калькулятор потребления воздуха оценивает потребление по циклам и не заменяет расчёт пропускной способности.
- Укажите условия расхода и запас. Если средний расход на ход равен 500 нл/мин и в примере принят запас 1,5–1,6, ориентир составляет 750–800 нл/мин при том же базисе. Это не паспортный универсальный запас: допустимый перепад, пик и нагрузку проверяют отдельно.
- Учитывайте скорость. Если пневмоцилиндр используется для медленной (например, пресс) или статической работы (зажим детали), можно рассмотреть распределитель меньшего размера после расчёта времени хода и потерь — размер клапана на ступень меньше порта цилиндра. Это сэкономит бюджет и место в шкафу управления.
- Проверьте длинные трассы. Потери зависят от расхода, внутреннего диаметра, длины и фитингов. Более крупный клапан уменьшает только своё сопротивление и не устраняет ограничение трубки; весь контур проверяют по допустимой просадке давления.
Размер клапана выбирайте по расходу и допустимому перепаду. Большой размер сам по себе не доказывает перерасход воздуха: на потребление влияют реально заполняемые и стравливаемые объёмы, давление, цикл и утечки. Мёртвые объёмы трубок и компонентов рассчитывают отдельно.
Подбор 5/2 по 4 параметрам — короткий контрольный список
Если коротко — нужны эти 4 числа от вашего пневмоцилиндра и системы. Никакой магии:
Диаметр цилиндра, мм
Укажите фактический диаметр поршня выбранного цилиндра; он задаёт площадь и объём рабочего хода.
Ход цилиндра, мм
Укажите фактический ход цилиндра. Его объём и время одного хода определяют средний расход на движение.
Время одного рабочего хода, с
Время движения штока от начала до конца одного хода; паузы и полный цикл учитывают отдельно. Чем меньше время хода, тем выше расход.
Давление сети, бар
Укажите избыточное давление перед клапаном. Допустимый перепад на клапане задаётся отдельно по нагрузке и требуемому давлению в цилиндре.
🧮 Не хочется считать вручную?
Форма Cv/Kv принимает диаметр, ход, время одного хода и давление. Полученный ориентир и серию проверяют по паспорту, нагрузке, допустимому перепаду и всем сопротивлениям контура.
Как подключить пневмораспределитель — универсальная инструкция?
Для 2/2, 3/2, 5/2 и 5/3 сначала определяют полный символ, управление и требования конкретного исполнения. Ниже приведён общий порядок проверки, а портовые соединения 1/2/4/3/5 относятся к типовой схеме 5/2 и не переносятся на любой клапан.
5 шагов проверки подключения распределителя
- Определите тип распределителя по количеству портов и позиций. Маркировка вида «X/Y»: X — число основных портов распределителя, Y — число позиций золотника.
- 2/2 — 2 порта, 2 позиции (открыт/закрыт) — для отсечения линии
- 3/2 — 3 порта, 2 позиции — для одностороннего цилиндра
- 5/2 — 5 портов, 2 позиции — для двустороннего цилиндра (стандарт)
- 5/3 — 5 портов, 3 позиции — с промежуточным «центром» (закрытым/открытым)
- Опознайте порты по маркировке на корпусе:
- 1 (P) — вход питания (подача сжатого воздуха от ФРЛ)
- 4 (A) — рабочий порт A (типовая разводка: поршневая полость цилиндра, выдвижение)
- 2 (B) — рабочий порт B (типовая разводка: штоковая полость, втягивание)
- 5 (R) и 3 (S) — выпуск отработанного воздуха (выхлоп с глушителями)
- Подключите ФРЛ перед распределителем. Никогда не подавайте «голый» воздух из компрессора напрямую — без фильтра/регулятора:
- Фильтр — по требованиям оборудования; паспорт WAALPC 4V указывает 40 мкм. Осушение и отвод конденсата проверяют отдельно
- Регулятор — на давление, требуемое нагрузкой и допустимое для всех компонентов; для WAALPC 4V рабочий диапазон 0,15–0,8 МПа
- Лубрикатор (по необходимости) — для распределителей со смазочным режимом
- Установите глушители на выпускные порты (5/R и 3/S для 5/2). Серия WAALPC PSLB или PST. Шум и противодавление необходимо проверить для условий установки.
- Подключите управляющий сигнал:
- Электрический — катушка требуемого напряжения через предусмотренный разъём или клеммы; степень защиты подтверждают для собранного исполнения
- Пневматический — пилотным сигналом от ножной педали (серия FV), концевого или ручного распределителя
Контрольный список первого пуска
| Шаг | Что проверить |
|---|---|
| 1. Резьбы | анаэробный герметик на конических R-резьбах; шайба-уплотнение на цилиндрических G-резьбах |
| 2. Момент затяжки | по паспорту изготовителя (корпус алюминиевый). Перетяг = трещина корпуса |
| 3. Давление подачи | Рабочий диапазон серии 4V — 0,15–0,8 МПа (1,5–8 бар), рекомендуется 4–6 бар. Ниже минимального давления пилота главный золотник не переключится (катушка при этом срабатывает). Выше 8 бар — за пределом диапазона |
| 4. Сопротивление катушки | Для простой обмотки WAALPC 4V DC24V/3 Вт номинальная оценка R=24²/3≈192 Ом. Фактическое холодное сопротивление и допустимое отклонение сверяют по паспорту; для AC универсальный диапазон не задаётся. Измеряют обесточенную, отсоединённую катушку с учётом внутренней электроники. |
| 5. Проверка цикла | Контролируемое переключение по процедуре оборудования: дублёр может вызвать движение. Проверить ход и утечки при безопасном положении нагрузки; число циклов задаёт программа проверки |
Типовые ошибки подключения
- Перепутаны порты A и B — цилиндр движется «не в ту сторону». Поменяйте местами трубки на портах 2 и 4.
- Подача питания в выпускной порт (3 или 5) — распределитель работает рывками, давление в линии падает. Проверьте маркировку на корпусе.
- Глушители на портах A/B вместо 3/5 — цилиндр не движется (воздух уходит в атмосферу). Глушители только на выпускных.
- Подача неотфильтрованного воздуха повышает риск загрязнения и отказа; конкретный срок не определяется без условий. Подготовку воздуха выбирайте по паспортам.
- Отсутствие ресивера в линии — при большом расходе у нескольких распределителей давление просаживается. Объём ресивера подбирают по расходу и производительности компрессора.
Подключение для разных типов
Для конкретных типов распределителей — переходите к разделу ниже:
- Подключение 5/2 — двусторонний цилиндр, моностабильный/бистабильный (главное в этой статье)
- Подключение 3/2 — односторонний цилиндр, нормально-открытый/нормально-закрытый
- Подключение 5/3 — двусторонний цилиндр с промежуточной позицией
- Подключение 2/2 (соленоидный клапан) — отсечение/подача линии
Калькуляторы для подбора
- 🧮 Калькулятор Cv/Kv пневмораспределителя — пропускная способность под расход цилиндра
- 🧮 Подбор пневмораспределителя — 5/2, 3/2, 5/3 под параметры цилиндра
- 🧮 Усилие пневмоцилиндра — для предварительного подбора диаметра по нагрузке
Ниже — детальное описание подключения именно 5/2 (самый распространённый тип), с маркировкой портов, схемами моностабильного и бистабильного исполнений.
Что в итоге?
Об авторах материала
Материал подготовлен инженерами CORNETA.KZ — специализация компании: инженерный подбор аналогов импортной промышленной пневматики (Festo, SMC, AirTAC) на базе каталога WAALPC. Совместимые позиции WAALPC — аналоги Festo.
Расчёты по открытым формулам, источник указан.
Обновлено: . Есть вопрос по подбору? +7 707 540-71-38 ✉️ info@corneta.kz.
Схема подключения пневмораспределителя 5/2 — де-факто стандарт промышленной пневматики. Понимание маркировки портов, логики переключения и правил монтажа позволяет безошибочно собирать узлы управления и исключить ошибки подключения. Надеемся, что наш разбор пневмораспределителя 5/2 поможет вам при проектировании пневмосхем.
Если нужна помощь с подбором распределителя под конкретный цилиндр или схему — специалисты corneta.kz проконсультируют бесплатно.
👉 Перейти в каталог пневмораспределителей 5/2 →
Другие типы распределителей:
- Распределители 3/2 — для цилиндров одностороннего действия (с пружинным возвратом).
- Все типы распределителей — полный каталог corneta.kz.
- Как читать пневматические схемы: обозначения ISO 1219-1
Не нашли подходящую модель?
В каталоге — широкий ряд распределителей 5/2 — моно, би, разные резьбы и Cv. Если нужно «как у серии VUVS» или «как серии SY3000» — кандидата WAALPC проверяют по полному коду, функции, монтажу, присоединениям и расходной характеристике.
Какие ещё типы распределителей бывают?
5/2 — самый ходовой тип, но не единственный. В зависимости от задачи может понадобиться другой:
Простейший — включил/выключил линию. Для отсечений и магистрали.
Для одностороннего цилиндра с пружинным возвратом. Дешевле и компактнее 5/2.
Когда нужна закрытая центральная функция; удержание штока и безопасность проверяют отдельно.
Сравнительная таблица + алгоритм выбора за 30 секунд
Исполнения серии 4V из нашего каталога: 4V220-08-AC220V, 4V320-10-DC24V, 4V320-10-AC220V. Полное исполнение выбирают по параметрам задачи и документации изделия.
Подобрать по теме
Какие материалы пригодятся ещё?
- Расчёт усилия пневмоцилиндра: формула, таблица и алгоритм подбора
- Пневматика — это не гидравлика: дросселирование пневмоцилиндра
- Утечки воздуха: как найти и сколько они стоят заводу
- G, R, PT или NPT? Экономика и физика резьбы
- Культура монтажа пневматического оборудования
- Как читать пневматические схемы: обозначения ISO 1219-1
👉 Также читайте: Пневматические трубки: какой материал выбрать для подключения портов распределителя
Какие инструменты пригодятся?
Попробуйте наши бесплатные онлайн-инструменты для расчёта и проектирования пневматических систем:
- 📐 Конструктор пневмосхем онлайн — редактор с перетаскиванием элементов с библиотекой пневматических элементов и спецификацией; результат проверяет инженер
- 🧮 Калькулятор усилия пневмоцилиндра
- 💨 Калькулятор расхода воздуха
- 🔩 Подбор фитингов и переходников
- 🏭 Пневмоостров: принцип работы и выбор
- Как читать пневматические схемы: обозначения ISO 1219-1
Какие товары подходят?
Это примеры компонентов, а не подтверждение наличия или универсальной совместимости. Для своей схемы проверяйте полный код, функцию, монтаж и все присоединения.
Какие вопросы чаще всего задают?
Чем отличается моностабильный 5/2 от бистабильного?
У 5/2 моностабильного возвратный элемент задаёт исходную позицию золотника. У бистабильного две команды переключают золотник в разные положения, а после снятия команды сохраняется последнее состояние клапана. Это не гарантирует неподвижность цилиндра. При пуске положение проверяют и задают по процедуре оборудования; рабочее давление и нагрузка должны соответствовать паспорту.
Как маркируются порты на 5/2 распределителе?
Цифры по ISO 11727: 1 — подача давления; 2 и 4 — рабочие порты; 3 и 5 — выхлопы. Традиционные буквы: P — 1; A — 4; B — 2; R — 5 (выхлоп порта A); S — 3 (выхлоп порта B). У отдельных изготовителей буквы привязаны иначе (2=A, 4=B) — ориентируйтесь на цифры. Цифры и буквы могут применяться вместе и в современной документации; проверяйте маркировку конкретного изготовителя.
Какой расход воздуха у 5/2 распределителя?
Паспортные Cv конкретных 5/2: 4V110-06 — 0,60; 4V210-08 — 1,00; 4V310-10 — 1,65; 4V410-15 — 2,82. Приближённая оценка Qn≈1078·Kv нл/мин, Kv=0,865·Cv, даёт соответственно 560; 930; 1540; 2630 нл/мин (9,3; 15,5; 25,6; 43,8 нл/с). Это условный расчёт для входа 6 бар избыточного, перепада 1 бар и воздуха 20 °C; расход приведён к 0 °C и 1,013 бар DIN 1343. Другие давления, центр 5/3 и сопротивления контура меняют результат.
Как подключить пневмоцилиндр через 5/2?
В показанной типовой разводке: 1 — подготовленный воздух, 4 — поршневая полость, 2 — штоковая, 3 и 5 — выпуск. Для показанного моностабильного символа команда соединяет 1→4 и 2→3, а возврат — 1→2 и 4→5. Ход требует давления и допустимой нагрузки. Бистабильный клапан после снятия тока сам обратно не переключается; буквы и полную логику сверяют по паспорту.
Нужен ли глушитель на портах R и S?
На выхлопе обычно ставят подходящий глушитель или выхлопную линию. Фактический шум зависит от давления, расхода и измерения; глушитель выбирают с учётом противодавления. PST и PSLB сверяют по присоединению и расходной характеристике. Стоимость — от 240 ₸ за штуку (PSLB) и от 500 ₸ (PST).
📐 См. также: Что такое нл/мин и как пересчитать расход воздуха →
Подробнее: И/П преобразователь 4-20 мА → 0,2-1 бар: схема подключения.
Подробнее: Расчёт Kv/Cv распределителя под скорость цилиндра — формула + калькулятор.
Как подобрать совместимый аналог распределителя 5/2 по списку?
Если на оборудовании стоит европейский распределитель серии CPE, VUVG, MFH, MEH или аналогичной — WAALPC 4V рассматривают как кандидата с резьбовыми портами; совместимость проверяют по полному коду, функции, управлению, монтажу, среде, присоединениям и расходной характеристике; для распределителей на плите ISO 5599 резьбовой 4V потребует переделки монтажа, не прямая посадка. Серия WAALPC 4V покрывает диапазон от 4V110 (M5 / G1/8, Kv ≈ 0,5) до 4V410 (G1/2, Kv ≈ 2,4; Kv по пересчёту из паспортного Cv).
Чтобы не ошибиться при подборе аналога — пришлите артикулы оригинала (PDF спецификации, Excel-список, фото шильдиков). Инженер вернёт таблицу по 3 категориям:
- ✅ Совместимый аналог — после сверки полного кода, функции, управления, монтажа, среды, присоединений и расходной характеристики
- ✅ Аналог с оговорками — по Kv или портам, с пояснением отличий
- ❌ Не наш профиль — куда направить (Murr, IFM, профильные поставщики)
По каждой позиции: точный артикул WAALPC, цена в тенге, условия поставки уточняют для конкретного исполнения; срок нужен при отсутствии на складе, обоснование по функции, монтажу, присоединениям, управлению, среде и расходной характеристике (4V — резьбовые, к плитам ISO 5599 не относятся). Срок подбора — 1 рабочий день для типового списка. Это инженерная консультация по подбору аналога импортной пневматики, а не просто продажа аналога.
→ Прислать список на подбор · Каталог распределителей 5/2 WAALPC
Подробнее: Расчёт Kv/Cv пневмоконтура — как найти бутылочное горло.
Подробнее: Схема подключения педаль 4F210 → 5/2 → цилиндр DSBC — комплект.
Подробнее: Аналог пневмораспределителя — почему 1:1 не бывает.
Какие размеры по теме есть у нас?
Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSBC-100-25, DSBC-100-800, DSBC-40-160, DSBC-100-350, Распределитель 4V 5/3.
Какие разделы каталога связаны с темой?
Ещё по теме: артикулы, аналоги и статьи (23)
- Датчики положения пневмоцилиндра
- Электропневматический позиционер
- Цилиндр одно- vs двустороннего действия
- ISO 5599: распределители на монтажной плите — размеры, серии, подбор
- Механические распределители CM3 3/2: расшифровка кода и совместимый аналог AirTAC
- Пневмораспределитель 4V110-06-DC24V
- Пневмораспределитель 4V210-08-DC24V
- Пневмораспределитель 4V120-06-DC24V
- совместимый аналог CHELIC SV, SX Rc3/8
- совместимый аналог Mindman Rc1/8
- совместимый аналог Mindman Rc1/8
- совместимый аналог Mindman MVSP, MVSY Rc1/4
- совместимый аналог Mindman MVSP, MVSY Rc1/4
- Пневмоцилиндр DSBC-63-400-PPV-A Ø63 ход 400
- Пневмоцилиндр DSBC-80-100-PPV-A Ø80 ход 100
- Пневмораспределитель 4V210-06
- Пневмораспределитель 4V210-15
- Пневмораспределитель 4V220-06
- Пневмораспределитель 4V220-08
- Пневмораспределитель 4V410-M5
- Пневмораспределитель электромагнитный 5/2 4V210-08 4V110-M5-AC110V
- Пневмораспределитель электромагнитный 5/2 4V210-08 4V320-10-AC110V
- Распределитель пневмоуправляемый 5/3 4A230C-08
Пришлите список позиций — вернём варианты с ценами
Вставьте список артикулов из таблицы и количество — подберём наши позиции WAALPC и вышлем счёт. Можно позвонить: +7 707 540-71-38.
Главный инженер CORNETA.KZ ответит за 1 рабочий день: Пневмораспределитель электромагнитный 5/2 4V210-08: 56 исполнений, цена от 4 920 ₸. Подберём исполнение, проверим расчёт и пришлём спецификацию на WAALPC.
WhatsApp на всех номерах. Или оставьте адрес электронной почты — ответим письмом за 1 рабочий день:
