Электромагнитный клапан перестал переключаться. Цилиндр стоит. Линия стоит. Наладчик меняет клапан — но проблема осталась. Потому что дело было не в клапане, а в перегоревшем предохранителе выходного модуля ПЛК. Диагностика электромагнитного клапана — это системный подход: от электрики к пневматике, от сигнала к механике.
В этой статье: пошаговый алгоритм «от простого к сложному», таблица симптомов, электрическая и пневматическая проверка, список инструментов, 5 типичных причин отказа и FAQ.
Типовая ситуация (обобщённый пример, не отчёт о конкретном вызове): на линии упаковки четыре раза за месяц меняли клапан, а причина была не в нём: ПЛК выдавал на катушку слишком короткий импульс, и клапан не успевал сработать. Достаточную длительность сигнала сверяют с паспортом клапана и условиями пилота; после исправления таймера ПЛК клапан заработал. Вывод: «клапан не работает» нередко значит «проблема не в клапане». Поэтому диагностика начинается с симптома, а не с замены.

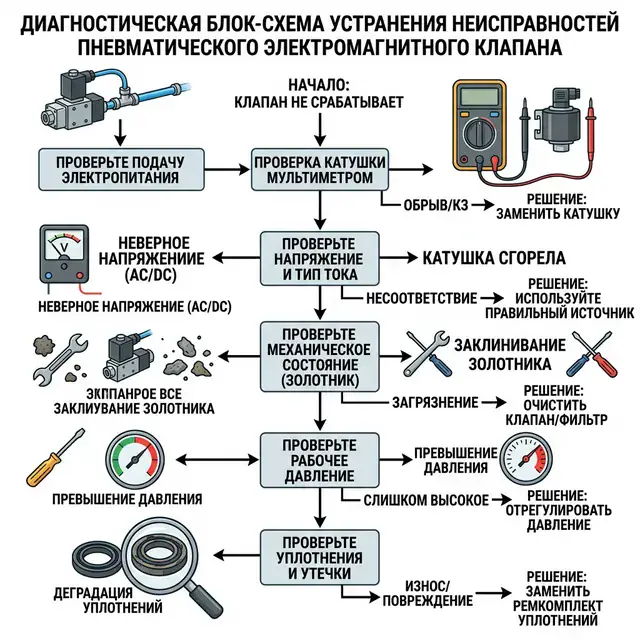

2. Как пошагово продиагностировать электромагнитный клапан?
Шаг 1: Проверка электрики (без демонтажа клапана)
- Светодиод на катушке / разъёме: Если индикатор предусмотрен, проверьте его при команде ПЛК; отсутствие света само по себе не доказывает отказ цепи. Измерьте напряжение на катушке.
- Мультиметр на разъёме: есть ли напряжение 24V DC (или 220V AC)? Нет → проблема в выходе ПЛК или кабеле.
- Проверка цепи: снимите питание и отключите кабель от ПЛК и катушки, затем проверьте целостность жил. Подтверждённый обрыв устраняют по схеме управления.

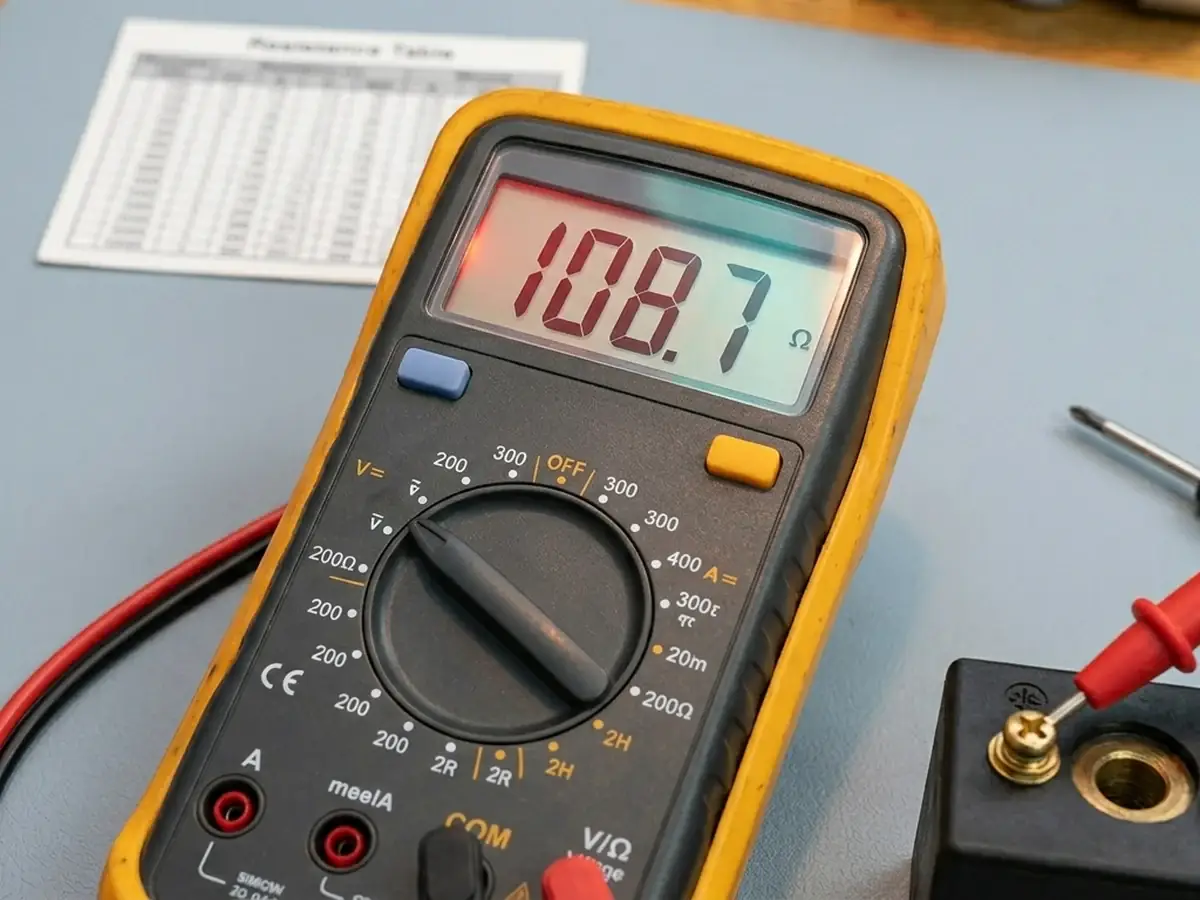

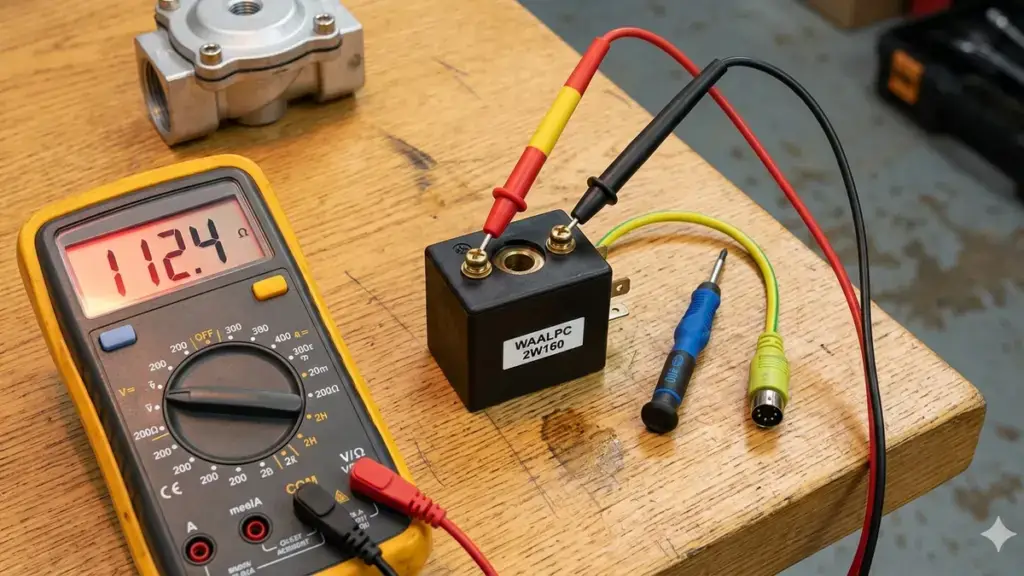

- Сопротивление катушки: отключите разъём → мультиметр на катушку. После снятия питания сравните сопротивление отдельной обмотки с паспортом или исправной такой же катушкой при одинаковой температуре. Для простой DC-катушки 24 В, 3 Вт номинальная оценка — 192 Ом. Прозвонка не исключает межвиткового замыкания и дефекта изоляции.
- Изоляция на корпус: на отключённой катушке измерьте сопротивление между каждым выводом и металлическим корпусом или сердечником: показание, близкое к нулю, означает пробой на корпус. Обычный мультиметр выявляет только грубый пробой; сопротивление изоляции проверяют мегаомметром по паспорту.
- Магнитное поле: при поданной команде поднесите стальную отвёртку к гайке катушки или торцу трубки сердечника — заметное притяжение показывает, что по обмотке идёт ток. Это не доказывает переключение золотника; отсутствие притяжения проверяют замером напряжения.
- Питание напрямую: чтобы отделить отказ ПЛК от отказа клапана, отключите катушку от выхода ПЛК и подайте её номинальное напряжение от отдельного источника через предохранитель, исключив опасное движение привода. Работу под 220 В выполняет только допущенный электротехнический персонал.
Шаг 2: Проверка пневматики (клапан ещё не демонтирован)
- Давление подачи P: манометр на порту P. Есть ли рабочее давление (обычно 4–6 бар)?
- Минимальное давление пилота: Минимум конкретного исполнения и источник пилотного воздуха сверяют по паспорту. Для WAALPC 4V в листе указан диапазон 0,15–0,8 МПа; у других клапанов он может отличаться.
- Ручной толкатель: на большинстве клапанов есть кнопка/отвёртка для ручного переключения. Перед ручным переключением исключите опасное движение привода. Если дублёр переключает клапан, проверьте цепь питания, катушку, магнитный узел и пилотное управление; это не единственное доказательство электрической неисправности.
- Утечка на выхлопе: После окончания хода сохраняется постоянный поток из выхлопа? Проверьте отдельно распределитель и переток через поршень цилиндра; выпуск во время хода является нормальной работой.
Шаг 3: Механическая проверка после отключения энергии и сброса давления по инструкции изготовителя

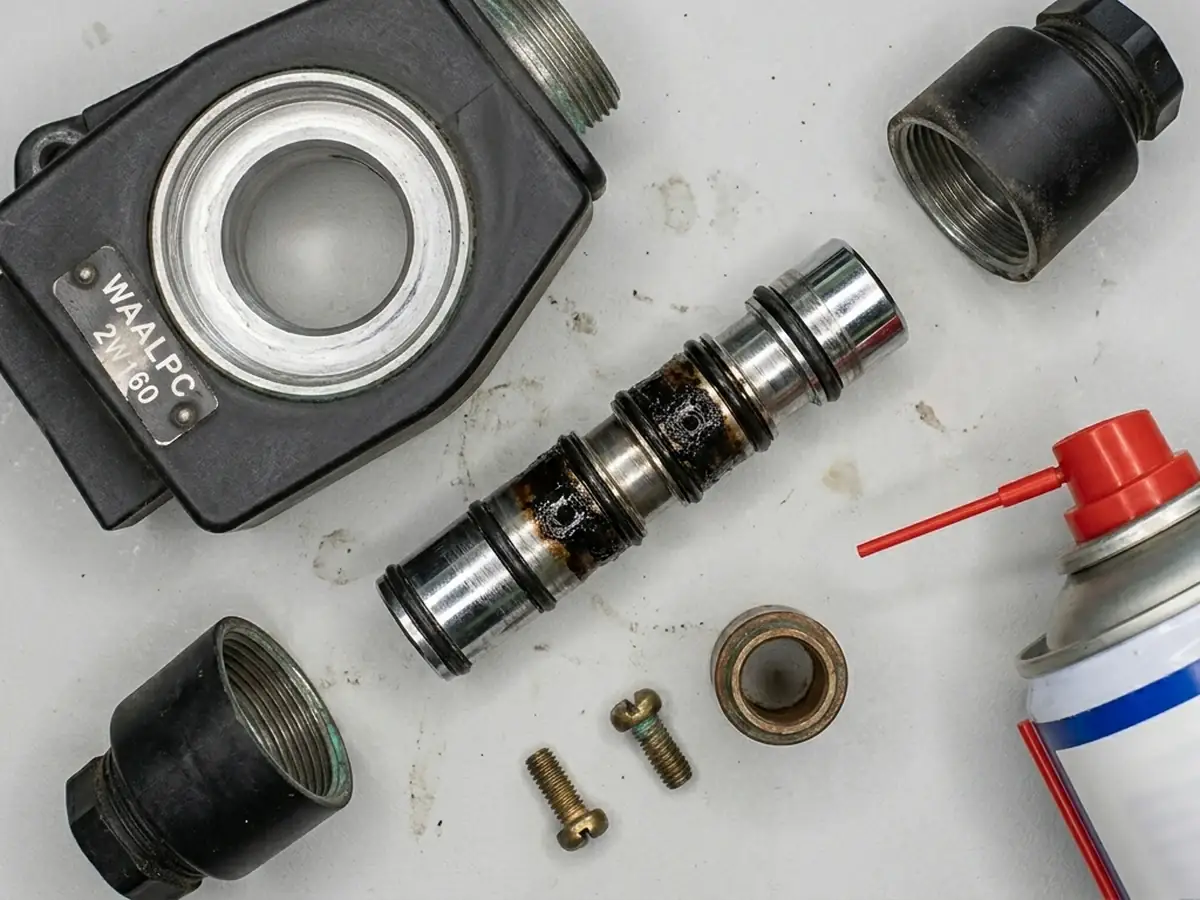

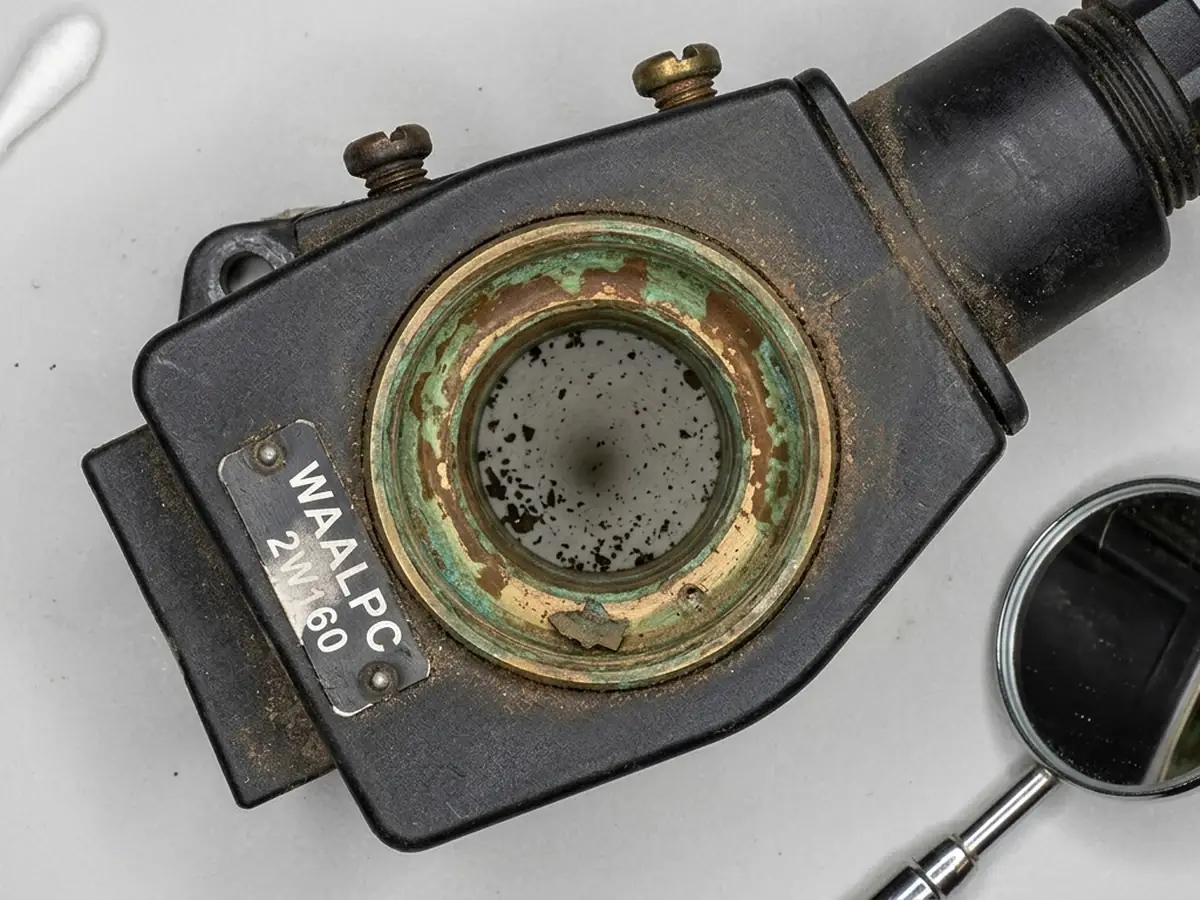

- Визуальный осмотр золотника: при загрязнении или повреждении действуйте по инструкции изготовителя; способ очистки и допустимость ремонта сверяют для исполнения.
- Пружина возврата: проверьте пружину клапана по инструкции; она возвращает золотник, а движение цилиндра зависит от питания воздухом и схемы.
- Уплотнения: видимый износ, деформация, трещины? → замена уплотнительного комплекта (если доступен).
- Корпус: трещины, повреждения резьбы? → замена клапана.
✓ Порядок важен: электрика → пневматика → механика. Каждый следующий шаг дороже и дольше. Не разбирайте клапан, пока не проверили напряжение на катушке.
3. Какие инструменты нужны для диагностики?
| Инструмент | Для чего |
|---|---|
| Мультиметр (Fluke, UNI-T) | Напряжение на катушке, сопротивление, прозвонка |
| Манометр с резьбой G1/4 | Давление подачи, пилота |
| Мыльный раствор (спрей) | Определение утечек на фитингах и корпусе |
| Отвёртка шлицевая (тонкая) | Ручной толкатель на клапане |
| Масло пневматическое | Смазка только по инструкции; WAALPC 4V дополнительной смазки не требует |
⚠ Никогда не проверяйте наличие давления, отключая трубку рукой. Для 6 бар и внутреннего диаметра 8 мм статическая оценка pA составляет около 30 Н; силу хлыстового движения этим числом не определяют. Давление измеряют манометром; трубку разъединяют после изоляции подачи и сброса давления.
Как проверить катушку электромагнитного клапана?

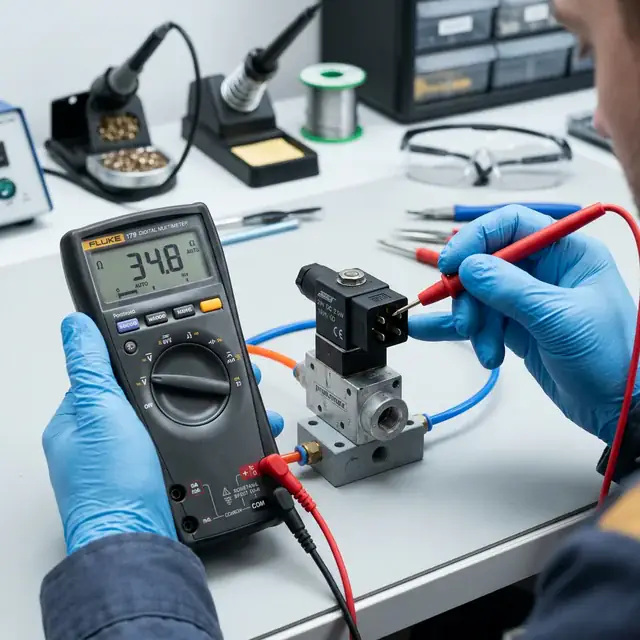

Отключите питание и снимите разъём катушки. Мультиметром в режиме Ом измерьте сопротивление между выводами катушки и сравните с расчётом по паспорту: R = U²/P. Для катушки 24 В DC мощностью 3 Вт это около 192 Ом (24² / 3). В режиме Ом показание OL возможно при обрыве или превышении диапазона измерения. Перед выводом об обрыве проверьте выбранный диапазон, исправность щупов и контакт с выводами отключённой обмотки. Почти нулевое сопротивление требует проверки на короткое замыкание с учётом паспорта и сопротивления щупов. У катушек со светодиодом и защитным диодом показания могут зависеть от полярности щупов. Затем проверьте напряжение на разъёме в момент команды. Пошаговая методика и таблицы — в статье Как проверить электромагнитный клапан мультиметром.

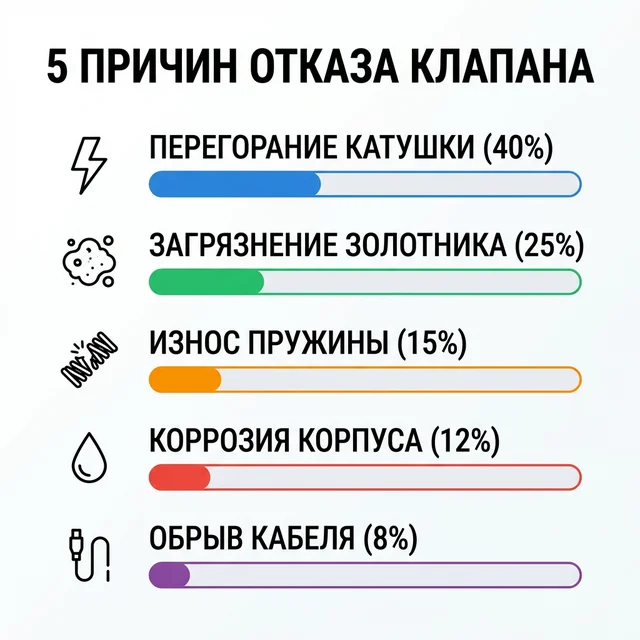

4. Какие пять причин чаще всего вызывают отказ?
листайте таблицу вбок →
| № | Причина | Встречается | Диагностика | Решение |
|---|---|---|---|---|
| 1 | Обрыв цепи (кабель, клемма, предохранитель) | чаще всего | Мультиметр: 0 В на катушке | Прозвонить и восстановить цепь |
| 2 | Сгоревшая катушка | часто | После отключения внешних цепей: обрыв обмотки или подтверждённое замыкание | Замена катушки (не всего клапана!) |
| 3 | Загрязнение золотника | часто | Ручной толкатель не сдвигает | Очистка или замена + установка ФРЛ |
| 4 | Низкое давление подачи | реже | Манометр: < мин. рабочего давления | Проверить компрессор, утечки, регулятор |
| 5 | Износ уплотнений | реже | Постоянный выпуск после хода; локализовать распределитель или цилиндр | Замена уплотнительного комплекта |
✓ Важно: сгоревшая катушка ≠ замена всего клапана. Если катушка заменяемая, подбирают совместимое исполнение; DIN-разъём сам по себе не определяет посадку катушки или время ремонта.
Как проверить клапан за 5 минут — быстрый чек-лист из 6 проверок?
Если линия встала и нет времени читать длинные таблицы — пройдитесь по этим 6 пунктам. Как правило, виновник вылезает на одном из них:
Питание есть на катушке?
Мультиметр на клеммах. Должно быть 24V DC (или 220V AC — что по паспорту). Если нет — ищите проблему в ПЛК, реле или предохранителе. Клапаны на 220 В — в разделе «электромагнитный клапан 220 В».
Сопротивление катушки в норме?
Снимите питание и отсоедините обмотку от внешних цепей. Сопротивление сравнивают с паспортом конкретной катушки или исправным образцом при одинаковой температуре. Для AC универсального диапазона по одному напряжению нет; разъём, выпрямитель и защитную цепь проверяют отдельно.
Слышен щелчок при подаче?
Щелчок может указывать на движение магнитного узла, но не доказывает переключение главного золотника. Сверьте питание, давление пилота, выпуск и работу привода.
Давление на входе соответствует паспорту?
Проверьте давление подачи и пилота по паспорту исполнения. WAALPC 4V имеет диапазон 0,15–0,8 МПа. WAAL Selection Manual для 2W160–500 указывает нижнюю границу 0; универсальное требование минимального перепада на всю серию не переносят.
Не заглушен ли порт выхлопа?
У 3/2 и 5/2 порты R/R1/R2 должны быть открыты в атмосферу или соединены с глушителем. Закрытый выпуск создаёт противодавление: ход цилиндра может замедлиться или не завершиться. На выпускные порты ставят глушитель, например PSLB-02, а не заглушку.
Длительность и удержание сигнала соответствуют паспорту?
Проверьте фактический сигнал и паспортное время переключения. Лист WAALPC 4V указывает срабатывание до 0,05 с; это не универсальная длительность импульса. Моностабильный клапан удерживает позицию при наличии команды, бистабильный переключают по требованиям конкретного исполнения.
Почему греется электромагнитный клапан и когда это нормально?

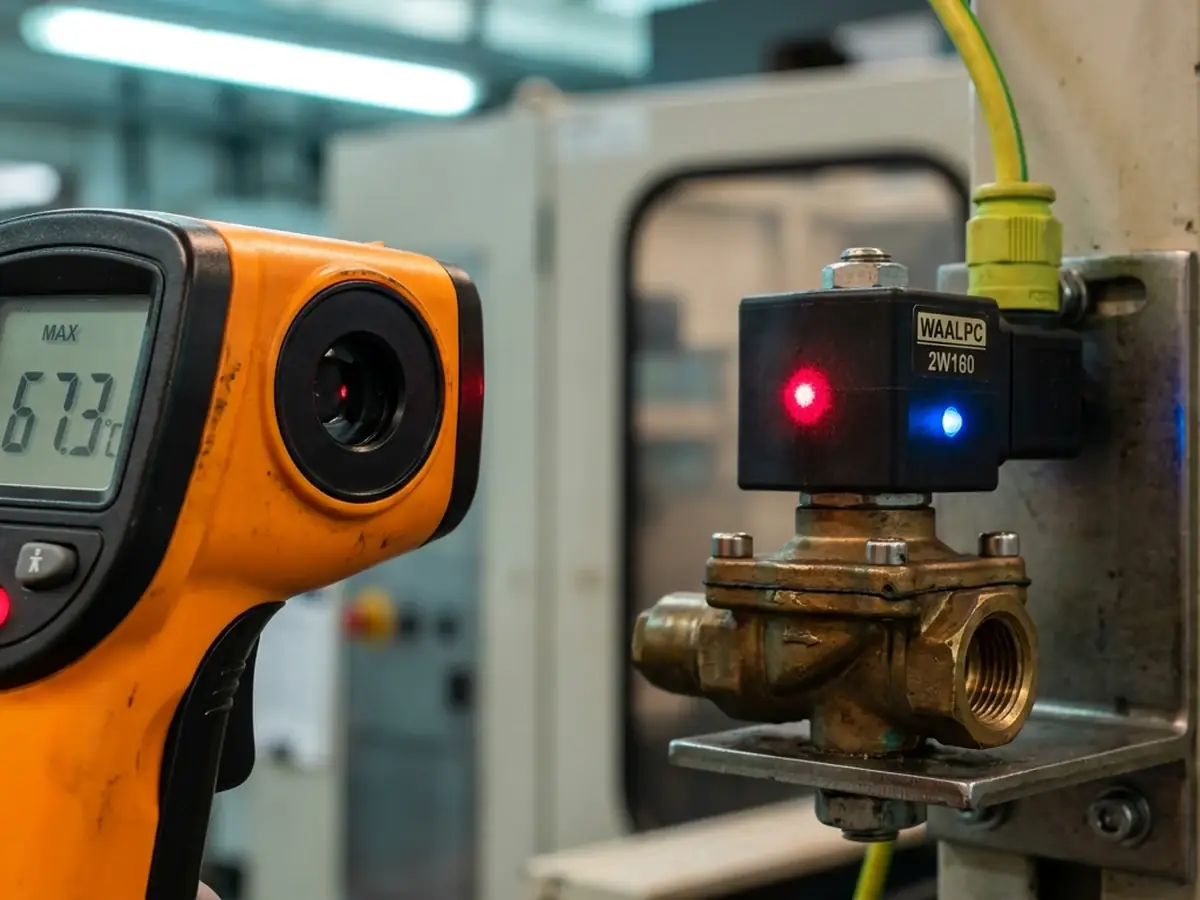

Катушка при длительном включении нагревается: часть электрической мощности превращается в тепло, поэтому тёплая катушка сама по себе не признак отказа. Допустимую температуру и режим включения задаёт изготовитель в паспорте, без него «горячо» оценивают по причине, а не на ощупь.
| Причина нагрева | Что проверить |
|---|---|
| Напряжение выше допуска: например, 28 В на катушку 24 В DC с допуском ±10 % (верхняя граница 26,4 В) заметно увеличивает нагрев | Измерить напряжение на разъёме катушки при включённом клапане |
| У AC-катушки сердечник не дошёл до конца хода (заедание, загрязнение): ток остаётся повышенным, катушка перегревается. У DC-катушки в установившемся режиме ток задаёт сопротивление обмотки и от положения сердечника практически не зависит | Проверить ход сердечника при отключённом питании и сброшенном давлении; убрать загрязнение |
| Род тока катушки не совпадает с источником: AC-катушка на постоянном токе перегревается, DC-катушка на переменном срабатывает ненадёжно | Сверить маркировку катушки (AC или DC) и напряжение с источником питания |
| Катушка рассчитана на кратковременный или повторно-кратковременный режим (ED меньше 100 %), а включена постоянно. Большинство катушек клапанов рассчитано на ED 100 %, смотрите паспорт | Сверить допустимый режим включения с паспортом катушки |
| Витковое замыкание: сопротивление и индуктивность обмотки уменьшаются, нагрев становится локальным и сильным, вплоть до выгорания | Измерить сопротивление холодной катушки и сравнить с паспортным значением |
| Высокая температура вокруг и закрытый монтаж без вентиляции: температура катушки складывается из температуры среды и собственного нагрева | Сверить предельную температуру окружающей среды с паспортом, обеспечить вентиляцию |
5. Как предотвратить отказ клапана?
| Мера | Периодичность | Эффект |
|---|---|---|
| Установка блока ФРЛ | Один раз (при монтаже) | Резко меньше загрязнений золотника |
| Замена фильтра ФРЛ | По загрязнению, перепаду давления и инструкции фильтра | Поддержание чистоты воздуха |
| Слив конденсата | Ежедневно (или автоматич.) | Нет воды в золотнике — нет коррозии |
| Визуальный осмотр кабелей | Ежемесячно | Раннее обнаружение обрыва |
| Проверка давления подачи | Еженедельно | Раннее обнаружение утечек |
⚠ Конденсат — враг №1. Конденсат и загрязнение могут вызывать коррозию и нарушения переключения; качество воздуха, слив и обслуживание проверяют по требованиям клапана. Перед клапанами воздух очищает фильтр-регулятор, например AW2000-02 (серия AW).

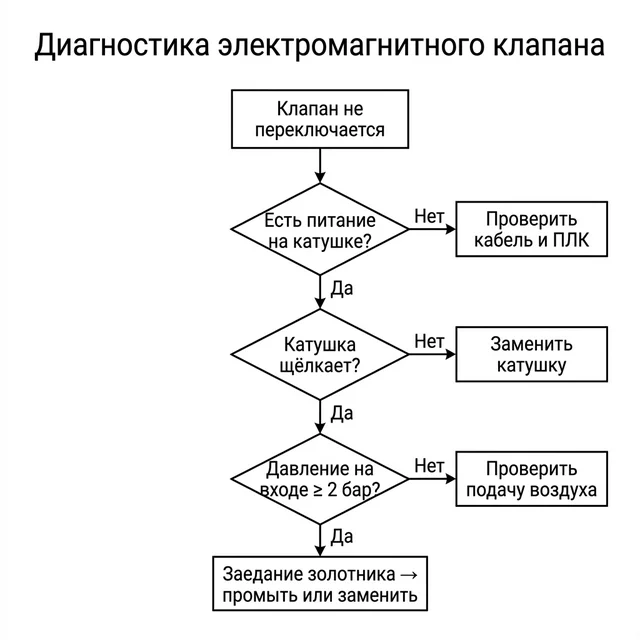

6. Как выглядит схема быстрой диагностики?
| Проверка | Результат «ОК» | Результат «ОШИБКА» → Следующий шаг |
|---|---|---|
| Светодиод на катушке | Горит при активации | Не горит → проверить напряжение мультиметром |
| Напряжение на разъёме | 24V DC (±10%) | 0V → проверить выход ПЛК, кабель, предохранитель |
| Сопротивление катушки | По паспорту конкретной обмотки и температуре измерения | OL или почти нулевое значение → проверить обмотку и условия измерения; замена при подтверждённом дефекте |
| Ручной толкатель | Клапан переключается | Не переключается → проверить давление, пилот, магнитный и механический узлы |
| Манометр на P | ≥ мин. рабочего давления | < мин. → проверить компрессор, утечки |
| Постоянный выпуск после завершения хода | Нет | Есть → проверить утечку клапана или цилиндра; ремонт по инструкции |
Отдельный случай — импульсные клапаны продувки, их выбор и размеры разобраны в материале: электромагнитные импульсные клапаны YDA, YDD и YDG: размеры и давление.
7. Какие вопросы чаще всего задают про отказ электромагнитного клапана?
Как проверить электромагнитный клапан?
Подайте номинальное напряжение и проверьте щелчок и светодиод на катушке. Затем мультиметром измерьте напряжение на разъёме (24V DC или 220V AC — по паспорту); если напряжения нет, причину ищут в выходе ПЛК, кабеле или предохранителе. Отключите питание и измерьте сопротивление катушки: сравните его с паспортом или исправной такой же катушкой при одинаковой температуре. Если катушка исправна, а клапан не срабатывает, причину ищут в механике — загрязнении золотника, пружине, мембране.
Почему катушка электромагнитного клапана перегревается?
Проверьте маркировку AC/DC, фактическое напряжение, допустимый режим включения, вентиляцию и ход магнитного сердечника. У обычной AC-катушки неполное притягивание сердечника может увеличить нагрев. Для DC24V лист 4V задаёт допуск ±10 %: 28 В выше допуска. Заклинивание основного золотника пилотного клапана само по себе не доказывает перегрузку обмотки.
Можно ли менять только катушку, не весь клапан?
Да — у большинства клапанов катушка съёмная (DIN-коннектор + стяжная гайка). Всегда проверяйте катушку перед заменой клапана.
Клапан щёлкает, но не переключает — в чём дело?
Щелчок указывает на возможное движение магнитного узла, но не подтверждает исправность катушки и переключение главного золотника. Проверьте питание, пилотное давление, выпуск, загрязнение и подключённый привод.
Как определить, AC или DC катушка?
Род тока и номинальное напряжение определяют по маркировке и паспорту катушки. Тип выхода ПЛК сам по себе их не определяет: релейный выход может коммутировать AC или DC в пределах своей спецификации. Сверьте питание нагрузки и схему подключения.
Какой ресурс электромагнитного клапана?
Ресурс зависит от серии и указан в паспорте. Качество воздуха, конденсат и режим влияют на ресурс; универсального срока до залипания нет.
8. Какие неисправности типичны для разных типов клапанов?
Разные конструкции электромагнитных клапанов имеют разные «болезни»:
Прямого управления vs непрямого (пилотного)
| Параметр | Прямого управления | Непрямого (пилотного) |
|---|---|---|
| Принцип | Катушка двигает золотник напрямую | Катушка открывает пилотный клапан → давление двигает основной золотник |
| Мин. давление | 0 бар (работает без давления) | Минимум подачи/пилота по паспорту конкретного исполнения |
| Типичная неисправность | Сгоревшая катушка (маленькая, но мощная) | Засор пилотного отверстия |
| Диагностика | Замерить сопротивление катушки | Проверить давление + ручной толкатель |
⚠ Самая коварная ситуация: клапан непрямого управления перестал работать при понедельничном пуске, когда ещё не набралось рабочее давление (компрессор разогревается). Если фактическое давление ниже паспортного минимума, переключение не гарантируется. Перед запуском обеспечьте требуемые давление и расход у клапана, включая внешний пилот, если он предусмотрен.
Порядок действий при отказе на линии (минимизация простоя)
- 0–30 сек: проверьте предусмотренный индикатор и фактическое питание; перед ручным переключением исключите опасное движение привода. Если предусмотренный индикатор не горит, проверьте фактическое питание и цепь; предохранитель выбирают по документации модуля ПЛК.
- 1–3 мин: замена предохранителя или катушки (если под рукой запасная).
- 3–10 мин: проверьте давление манометром. Очистка пилотного узла допустима после отключения энергии и сброса давления, по инструкции изготовителя.
- 10+ мин: после отключения энергии и сброса давления осмотрите клапан по инструкции; замену из ЗИП сверяют по полному исполнению.
✓ Главный совет: держите в запасе 2–3 клапана самых ходовых типов + 5 катушек + набор предохранителей. При ожидании поставки — простой линии стоит в десятки раз дороже запаса.
👉 Запасные распределители в каталоге →
ЗИП-комплект наладчика для электромагнитных клапанов
ЗИП подбирают по ведомости установленных исполнений: совместимые катушки и клапаны, предохранители номинала, указанного изготовителем выходного модуля ПЛК, подходящие разъёмы, мультиметр и средство поиска утечек. DIN-обозначение разъёма не подтверждает совместимость катушек. WAALPC 4V дополнительной смазки не требует; если контур уже работает со смазкой, сохраняют согласованный изготовителем режим и масло. Количество запасных частей и порядок восстановления определяют по конкретной линии.
Катушка точно сгорела — где взять новую?
Катушку часто дешевле заменить отдельно, чем покупать весь клапан в сборе. В каталоге есть катушка WAAL-200C (24 В и 220 В); для других серий пришлите маркировку катушки — подберём.
Не уверены, какая катушка стоит у вас? Сфотографируйте маркировку, отправьте на WhatsApp +7 707 575-48-18 — подберём.
Что в итоге?
- ✓ Порядок: электрика → пневматика → механика. Не разбирайте, пока не проверили провод
- ✓ Значительная часть отказов — проблема в электрике (кабель, предохранитель, катушка)
- ✓ Катушку можно менять отдельно — дешевле замены клапана целиком
- ✓ Профилактика: ФРЛ + слив конденсата + осмотр кабелей; влагу на магистрали снимает фильтр-влагоотделитель, например QSL-08
- ✓ Конденсат — главная причина загрязнения золотника
👉 Каталог распределителей и запчастей →
Компоненты corneta.kz для обслуживания
| Компонент | Роль в обслуживании | Ссылка |
|---|---|---|
| Распределители | Замена неисправных клапанов | Каталог → |
| Блоки ФРЛ | Чистый воздух — профилактика загрязнений | Каталог → |
| Фитинги | Замена негерметичных соединений | Каталог → |
| Трубки | Замена повреждённых магистралей | Каталог → |
Какие товары подходят?
Это примеры разных компонентов. Подбирайте полное исполнение по функции, присоединениям и паспорту; ссылка на карточку и цена не подтверждают наличие или совместимость.
Какие вопросы чаще всего задают?
Какое сопротивление должно быть у исправной катушки?
Сопротивление зависит от конкретной обмотки, мощности и температуры. После снятия питания и отключения внешних цепей сравните измерение с паспортом или исправной такой же катушкой. Для простой DC-обмотки 24 В, 3 Вт номинальная оценка R = U²/P даёт 192 Ом; для AC значение VA не равно мощности омических потерь. OL возможно при обрыве или превышении диапазона измерения: сначала проверьте диапазон, щупы и контакт с выводами отключённой обмотки. Почти нулевое сопротивление требует проверки КЗ с учётом паспорта и сопротивления щупов. Один замер не исключает межвиткового замыкания и дефекта изоляции.
Что делать если катушка целая, а клапан не работает?
Проверьте давление, пилот и загрязнение по инструкции клапана. Перед разборкой отключите питание, изолируйте подачу и сбросьте остаточное давление, исключив движение привода. Очистку выполняют разрешённым способом; растворитель нельзя назначать без проверки материалов. У WAALPC 2W160–500 лист даёт до 7 кгс/см² для воздуха/газа (около 0,69 МПа), до 5 кгс/см² для воды/масла (около 0,49 МПа); другие типоразмеры сверяют отдельно.
Можно ли заменить клапан AC220V на DC24V?
Смена AC220V на DC24V возможна только после проверки допустимого комплекта катушки и магнитной системы конкретного клапана. Сверьте разъём, защиту/выпрямитель и схему управления; совпадение кода корпуса 2W160-15 не гарантирует замену одной катушки без других изменений.
Как часто менять электромагнитные клапаны?
Клапан меняют по состоянию, а не по календарю: срок службы задаётся числом циклов, качеством воздуха и температурой, и точной цифры для всех серий нет. Износ сначала проявляется как нечёткое срабатывание, потом залипание — при первых признаках проверьте катушку и золотник.
Чем отличается NC от NO клапана?
NC (Normally Closed) — нормально закрытый. Без напряжения — поток заблокирован. С подачей напряжения — открывается. Это большинство применений. NO (Normally Open) — наоборот, без питания открыт. Применение для сброса требует проверки схемы, выпуска запертых полостей и требований безопасности; сама функция NO этого не гарантирует.
Подробнее: Звуковая диагностика клапана — какие тона указывают на отказ.
Подробнее: Защита катушки 24В DC от выбросов ЭДС: диод, RC, варистор.
Когда клапан не подлежит ремонту и нужен совместимый аналог?
Повторное перегорание катушки требует проверки питания, режима и магнитного узла. Возможность ремонта клапана с задирами, трещинами или повреждёнными уплотнениями определяют по инструкции изготовителя; замена всего клапана нужна при неустранимом повреждении. На действующем оборудовании клапан скорее всего импортной серии (4V210, CPE, VUVG, MEH или аналог), и аналог должен совпасть по типу (моноблочный с резьбовыми портами или плитового монтажа), резьбе портов, Kv (пропускной способности) и типу управления.
Если отказал 2/2-ходовой клапан на воде или воздухе большого прохода, замену подбирают по присоединению и нормальному положению. Пример: латунный клапан серии 2W 2W400-40 — условный проход 40 мм, присоединение 1½″, нормально закрытый (НЗ); есть исполнение НО. Для 2/2-хода с катушкой 24 В DC есть, например, 2W025-08-DC24V. Весь ряд — в разделе электромагнитные клапаны НЗ и НО, в том числе 1½″.
Если нужно подобрать совместимый аналог Festo / SMC / AirTAC — пришлите список артикулов, инженер подберёт аналог за 1 рабочий день: инженерный подбор аналога импортной пневматики.
WAALPC серия 4V — моноблочные распределители с резьбовыми портами: 4V110 (M5 или G1/8), 4V210 (G1/8 или G1/4), 4V310 (G1/4 или G3/8), 4V410 (G1/2); тип резьбы портов и электрический ввод (разъём или кабельный вывод) сверяют по полному исполнению. Подбор аналога ведётся по типу, резьбе порта, Kv и управлению, а не по ISO 5599 (это стандарт интерфейса плитового монтажа для крупных клапанов). Серия 2W — соленоидные клапаны 2/2 (нормально закрытые) среду и исполнение сверяют по паспорту; в WAAL Selection Manual портовый ряд G1/8…G2, тип резьбы конкретного артикула проверяют отдельно. Латунные 2/2 клапаны 2L — порты G3/8…G2, лист даёт 1…15 кгс/см² (около 0,098…1,47 МПа); среду и температуру уточняйте по паспорту. Для воды и воздуха есть также клапаны 2/2 2S в формате AirTAC, а компактные клапаны 15 мм серии 331 — в исполнениях НЗ и НО.
Чтобы быстро подобрать аналог перегоревшего клапана — пришлите артикул оригинала со старой коробки или шильдика. Инженер вернёт таблицу по 3 категориям: совместимый аналог по присоединению и Kv, совместимый аналог с оговорками, не наш профиль (направление к профильному поставщику). Срок подбора — 1 рабочий день для типового списка, артикул + цена + срок поставки + обоснование совместимости.
→ Прислать артикул на подбор аналога · Каталог распределителей и клапанов WAALPC
Подобрать по теме
Какие разделы каталога связаны с темой?
Ещё в каталоге: Клапаны электромагнитные 2/2 2S (AirTAC-формат) для воды и воздуха, Клапаны электромагнитные 15 мм серии 331 (НЗ/НО).
Проверка электрических формулировок: Fluke: показание OL при измерении сопротивления; Siemens S7-1200: спецификация релейных выходов CPU 1214C, стр. 1346.
Нужен другой артикул из этой темы? Пришлите артикул или фото шильдика — ответим по наличию и сроку за рабочий день.
Ещё по теме: артикулы, аналоги и статьи (24)
- Утечки воздуха: как найти и сколько они стоят
- Пневмораспределитель 5/2: принцип работы
- Подготовка сжатого воздуха: блок ФРЛ
- Культура монтажа пневматического оборудования
- Осушение сжатого воздуха: типы осушителей
- Дросселирование пневмоцилиндра
- Аналог запорного клапана MN1H 2L500 — подбор по ISO
- Пневматический испытательный стенд для тормозных клапанов грузовиков: схема, BOM и подбор компонентов
- Пневмораспределитель 4V110-06-DC24V
- Пневмораспределитель 4V210-08-DC24V
- Пневмораспределитель 4V120-06-DC24V
- совместимый аналог CHELIC SV, SX Rc3/8
- электромагнитный клапан 24В
- Пневмораспределитель 4V210-06
- Пневмораспределитель 4V210-15
- Пневмораспределитель 4V220-06
- Пневмораспределитель 4V220-08
- Пневмораспределитель 4V410-M5
- Пневмораспределитель электромагнитный 5/2 4V210-08 4V110-M5-AC110V
- Пневмораспределитель электромагнитный 5/2 4V210-08 4V320-10-AC110V
- Пневмораспределитель 3V210-08
- Пневмораспределитель 3V210-10
- Пневмораспределитель 3V110-06
- Распределители электромагнитные 3/2 3V210-08-DC12V
Пришлите список позиций — вернём варианты с ценами
Вставьте список артикулов из таблицы и количество — подберём наши позиции WAALPC и вышлем счёт. Можно позвонить: +7 707 540-71-38.
Главный инженер CORNETA.KZ ответит за 1 рабочий день: Пневмораспределитель электромагнитный 5/2 4V210-08: 56 исполнений, цена от 4 920 ₸. Подберём исполнение, проверим расчёт и пришлём спецификацию на WAALPC.
WhatsApp на всех номерах. Или оставьте адрес электронной почты — ответим письмом за 1 рабочий день:
