Распределитель 2/2 — самый простой пневмораспределитель: 2 порта (вход, выход) и 2 позиции (открыт/закрыт). Фактически это пневматический «выключатель» для одной линии. Часто используется как синоним соленоидного клапана 2W, но между ними есть тонкая, но важная разница.
Подобрать и купить электромагнитные клапаны в каталоге →
Товары из статьи
Условный пример: испытательный стенд. На стенде стоит пневмоцилиндр, рядом — отдельная линия подачи сжатого воздуха для обдува деталей после прохождения детали. Заказчик хочет «отключать обдув между деталями». Сначала рассматривали 5/2 распределитель — но 4 порта из 5 ему не нужны. Поставили 2/2 (фактически — соленоидный клапан 2V025) — те же функции, меньше места, проще монтаж, лишних портов нет, да ещё и дешевле. Удалили 4 заглушки, которые торчали из 5/2 — линия стала чище.
1. Что такое 2/2 — простейший распределитель?
2/2 имеет всего 2 порта (1 — вход, 2 — выход) и 2 позиции (открыт / закрыт). По сути это пневматический «кран» с электроуправлением:
Перед резким пуском распределителя систему часто защищают клапаном плавного пуска — см. клапан плавного пуска.
- Позиция «закрыто»: 1 и 2 не соединены. Воздух не идёт.
- Позиция «открыто»: 1 → 2 соединены. Воздух идёт.
Никакого «выпуска в атмосферу», никаких рабочих/выпускных портов как у 3/2 и 5/2. Просто открыть/закрыть одну линию.
Принцип работы — как у 2W клапана
Физически 2/2 распределитель и соленоидный клапан 2W устроены одинаково:
- Катушка, плунжер, седло, пружина
- Подача тока — плунжер тянется магнитом, открывает седло, воздух идёт
- Снятие тока — пружина возвращает плунжер на седло, поток перекрыт
Это «двухходовой» тип. У 5/2 и 3/2 есть третья позиция «выпуска» через золотник — у 2/2 её нет, просто открыто/закрыто.

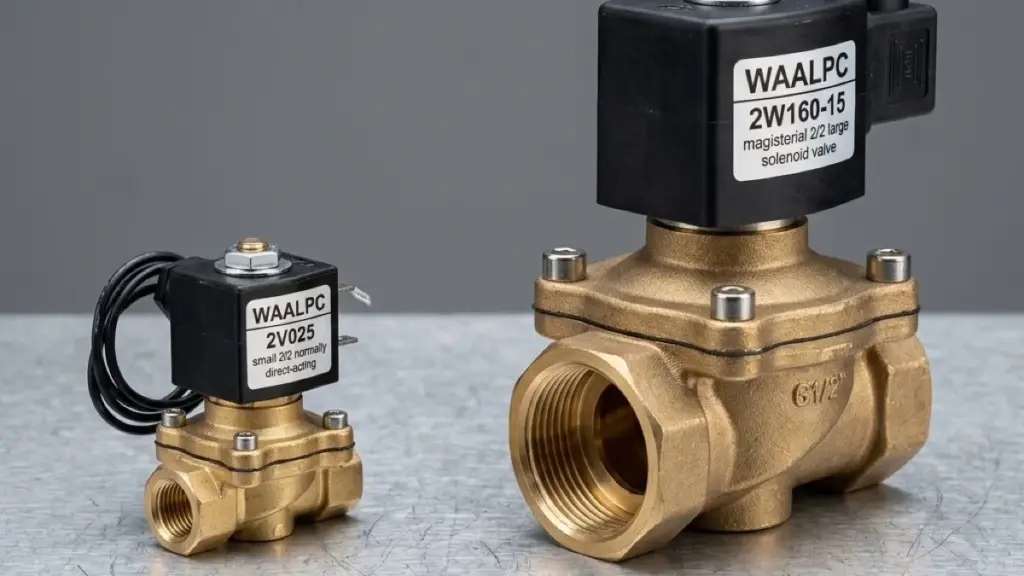

2. Чем 2/2 распределитель отличается от соленоидного клапана 2W?
В каталогах эти термины часто путают. Технически — это одно и то же по принципу работы, но в индустрии за ними закрепились разные применения:
| Параметр | 2/2 распределитель | 2W клапан |
|---|---|---|
| Применение | Управление пневмоприводом (мелкий цилиндр) | Магистральная линия (вода/воздух/газ/пар) |
| Корпус | ABS пластик / алюминий | Латунь Hpb59-1 (для среды) |
| DN (условный проход) | 2-8 мм | 2.5-50 мм |
| Среда | Только сжатый воздух (фильтрованный) | Воздух, вода, газ, пар (зависит от уплотнений) |
| Рабочее давление | 2-10 бар | 0-10 бар (воздух) / 0-6 (вода) |
| Цена | от 4 200 ₸ | от 5 500 ₸ |
| Типичная маркировка | 2V025, 2L | 2W025, 2W160, 2W250 |
Короткая разница: 2/2 распределитель — это «маленький пневматический выключатель» для приводов и пневмосхем. 2W клапан — это «большой кран на трубопроводе» для воды, воздуха и газа. Для воды и воздуха в каталоге есть также латунные клапаны 2L (G3/8–G2) и клапаны 2S в формате AirTAC.
Как работает 2/2: нормально закрытый и нормально открытый, прямого и пилотного действия?
У распределителя 2/2 два порта и два положения. Нормально закрытый (NC) перекрывает поток без сигнала на катушке и открывается при подаче питания; нормально открытый (NO) работает наоборот. По принципу управления клапан бывает прямого действия — катушка сама поднимает затвор — и пилотного (непрямого действия): катушка открывает малый канал, а затвор поднимает перепад давления среды. Поэтому у пилотного 2/2 есть минимальный перепад давления, ниже которого он не открывается: 0,5 бар (0,05 МПа). Подробнее про порог — в статье минимальное давление открытия клапана 2W.
3. Когда применяется 2/2?
Берите 2/2 для:
- Включения/выключения отдельной воздушной линии в пневмосхеме (продувка, обдув)
- Управления малыми пневмоприводами без возврата (распылители, форсунки)
- Подачи сжатого воздуха к датчикам/измерительным приборам
- Простых задач отсечения, где не нужен выпуск воздуха в атмосферу
Лучше 2W если:
- Среда — вода, пар, газ (не воздух) — нужен латунный корпус и устойчивые уплотнения
- Магистраль DN 10 и больше — у 2/2 не бывает таких размеров
- Промышленная магистраль с агрессивными средами
- Нужен DN 25-50 мм — это территория 2W (серии 2W250-2W500)
4. Какие есть модели 2/2 и 2W?
В каталоге у нас есть оба типа — 2/2 распределители (для пневмосхем) и 2W клапаны (для магистрали). Цены и наличие — из живого каталога WAALPC, позиции в наличии — склад:
2/2 распределитель моностабильный для пневмоприводов. DN 2.5 мм, M5/G1/8 порт. Сжатый воздух.
DN 2.5
от 5 500 ₸ · склад
2W клапан магистральный. DN 2.5 мм, латунный корпус, G1/8″. Воздух / вода / нейтр. газ.
Универсал
от 11 000 ₸ · склад
2W магистральный. DN 15 мм, G1/2″. Самый ходовой размер для производственных линий.
⭐ ХИТ
📦 Категория 2/2 распред.
📦 Каталог 2W клапанов
5. Какие три ошибки бывают при выборе 2/2 / 2W?
❌ Ошибка №1: Купили 2/2 для управления цилиндром
2/2 только открывает/закрывает поток. Для цилиндра нужен «третий порт» — выпуск отработанного воздуха в атмосферу при возврате штока. У 2/2 такого порта нет — цилиндр выдвинется и зависнет, потому что воздуху некуда уходить. Решение: для одностороннего цилиндра — 3/2, для двустороннего — 5/2.
❌ Ошибка №2: Поставили 2/2 пластиковый на водяную магистраль
2/2 распределители (серии 2V) обычно с пластиковым/алюминиевым корпусом — они рассчитаны на сухой сжатый воздух. На воде — коррозия плунжера, протечки через 2-4 месяца. Решение: для воды/пара — берите 2W клапан в латуни с подходящими уплотнениями (NBR — воздух, EPDM — горячая вода/пар, FKM/Viton — агрессивная среда).
❌ Ошибка №3: Большой 2/2 на низкое давление — не работает
2W магистральные обычно пилотные — открываются за счёт перепада давления (минимум 0.5-1 бар на входе). На «висящей» линии или с компрессором выключенным клапан не откроется, даже если катушка тянет. Симптом: «купил 2W500, не работает на пустой линии». Решение: для нулевого начального давления берите клапан прямого действия, который открывается с 0 бар (например, 2W025); у 2W160 и крупнее принцип управления и минимальное давление сверяйте по паспорту исполнения.
Какие вопросы чаще всего задают про распределитель 2/2?
Чем 2/2 распределитель отличается от соленоидного клапана 2W?
Принцип работы одинаковый (катушка, плунжер, седло, пружина), но 2/2 — компактный и рассчитан только на фильтрованный сжатый воздух в пневмоприводе, а 2W — магистральный клапан в латунном корпусе для воды, воздуха и газа с DN 2,5–50 мм.
Можно ли управлять пневмоцилиндром через 2/2 распределитель?
Для одностороннего цилиндра нужен 3/2 (есть выпуск воздуха в атмосферу при возврате штока), для двустороннего — 5/2. У 2/2 только два порта, выпуска нет — цилиндр выдвинется и зависнет.
Какой DN у распределителей 2/2 и клапанов 2W?
У 2/2 — 2-8 мм, для мелких пневмолиний. У 2W — от 2,5 до 50 мм, включая магистральные размеры DN 25-50 для производственных линий.
2/2 распределитель подходит для воды или пара?
Нет — стандартный 2/2 (серия 2V) с пластиковым/алюминиевым корпусом рассчитан только на сухой фильтрованный воздух. Для воды, пара и агрессивных сред нужен 2W клапан в латунном корпусе с подходящими уплотнениями.
