В этой статье разберём типы 2W-клапанов, формулы выбора по DN и Cv, отличия NC/NO, материалы корпуса и уплотнений, типичные ошибки монтажа и совместимый аналог Festo VZWM / SMC серии VX.
Подобрать и купить электромагнитные клапаны в каталоге →
Товары из статьи
Мақаладағы тауарлар
Типичный пример: цех ЖБИ, магистраль воздуха 2″, давление 7 бар. На входе в линию формовки стоял шаровой кран — закрывали вручную каждый раз в начале/конце смены. Через полгода кран развалился — клин, протечки. Поставили вместо него 2W500 на DC 24V с подключением к ПЛК. Цикл «открыть-закрыть» теперь автоматический, плюс блокировка в случае аварийной разгерметизации. Это и есть смысл соленоидных клапанов на магистрали — заменить ручной труд автоматикой, причём не «когда-то», а конкретно завтра.
Если нужен шаровой проход, кран можно автоматизировать: подробно — шаровой кран с пневмоприводом и подбор актуатора.
1. Что такое 2W клапан и зачем он нужен?
1. 2W клапан деген не және ол не үшін қажет?
2W — это электромагнитный клапан с двумя портами (вход и выход) и двумя положениями (открыт или закрыт). Используется как «электрический кран» в магистрали: подал напряжение на катушку — поток пошёл, снял — перекрылся. Никаких промежуточных положений нет.
Типичные применения:
Әдеттегі қолданылуы:
- Перекрытие магистрали сжатого воздуха на входе в пневмосистему станка (по сигналу аварийной кнопки)
- Управление подачей воды на технологическое оборудование (моечные станки, печатные машины)
- Сброс конденсата из ресивера по таймеру или датчику уровня
- Дозирование в линиях розлива и упаковки
- Подача газов в технологических процессах (азот, пропан, CO₂)
- Құю және орау желілеріндегі мөлшерлеу
Отличие от пневмораспределителя: распределитель (3/2, 5/2) переключает поток между несколькими направлениями. 2W-клапан только перекрывает один поток. Это разные устройства, для разных задач.
2. Какие бывают типы 2W — прямого действия или пилотные?
По принципу работы 2W клапаны делятся на два класса:
2W прямого действия
Тікелей әрекетті 2W
Катушка напрямую втягивает плунжер, открывающий клапанный канал. Не требует разности давлений на входе и выходе для срабатывания — может работать при нулевом давлении.
- Плюсы: работает при любом давлении 0-1.6 МПа, надёжен, не залипает
- Минусы: ограничен размером (обычно до DN 15), требует большой катушки для больших DN
- Где применяется: малые DN (2.5-15 мм), низкое давление, вакуумные системы
- Серии WAALPC: 2W025, 2W160 (частично)
- WAALPC сериялары: 2W025, 2W160 (ішінара)
2W пилотные (с пилотным управлением)
2W пилоттық (пилоттық басқарумен)
Катушка открывает маленький пилотный канал. Давление с входа поступает в надмембранную полость, и под действием рабочего давления мембрана прижимается или открывается. Используется давление среды для управления.
- Плюсы: компактная катушка для большого DN (до 50 мм и больше), низкое энергопотребление
- Минусы: требует минимального перепада давления 0.5 бар (0.05 МПа) — не работает на нуле
- Где применяется: большие DN (16+ мм), магистральные линии
- Серии WAALPC: 2W200, 2W250, 2W350, 2W400, 2W500
- WAALPC сериялары: 2W200, 2W250, 2W350, 2W400, 2W500
Как выбрать: для DN ≤ 15 мм с переменным давлением — берите прямого действия. Для DN ≥ 16 мм или больших расходов — пилотные. На станках с нестабильным давлением (часто бывает 0) — только прямого действия.

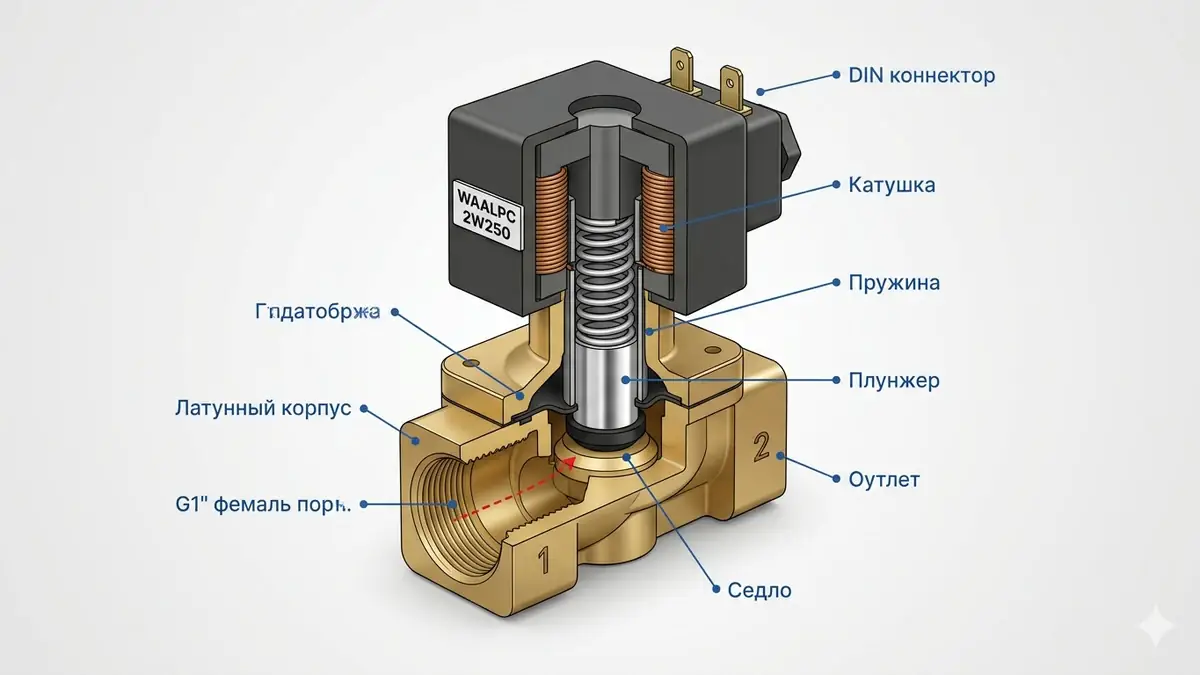

Что внутри клапана — анатомия 2W
Клапанның ішінде не бар — 2W анатомиясы
Понимание устройства = понимание, почему пилотные клапаны компактнее, а прямого действия — надёжнее на малых давлениях.
Плунжер напрямую перекрывает поток. Работает с 0 бар, но катушка большая и греется. Серии: 2W025, маленькие 2W160.
Катушка открывает мини-канал, а основной поток давит на мембрану — она открывает большое сечение. Меньше расход тока, но нужен минимальный перепад 0.5 бар (0.05 МПа). Серии: 2W160-2W500.
3. Чем отличаются NC и NO — нормально закрытый и нормально открытый?
2W клапаны имеют два варианта исходного состояния:
NC — Normally Closed (нормально закрытый)
NC — Normally Closed (қалыпты жабық)
Без напряжения на катушке клапан ЗАКРЫТ, поток не идёт. При подаче напряжения — открывается. Это самый распространённый вариант в промышленности.
Логика: «по умолчанию поток перекрыт, нужно явно подать команду чтобы открыть». Это безопасно — при сбое питания подача автоматически прекращается.
NO — Normally Open (нормально открытый)
NO — Normally Open (қалыпты ашық)
Без напряжения клапан ОТКРЫТ, поток идёт. При подаче напряжения — закрывается. Применяется реже:
Кернеусіз клапан АШЫҚ, ағын жүреді. Кернеу берілгенде — жабылады. Сирек қолданылады:
- Аварийный сброс воздуха из системы при отключении питания
- Поддержание циркуляции жидкости с возможностью кратковременного перекрытия
- Системы где «по умолчанию открыто» важнее «по умолчанию закрыто»
Важно: у NO-клапана при длительном включённом состоянии катушка постоянно греется (она постоянно под током для удержания «закрыто»). Срок службы катушки сокращается в 2-3 раза по сравнению с NC, где катушка работает только при кратковременных открытиях. К портам трубку подключают цанговым фитингом — фитинг PC, от 240 ₸.
Как работает NC и NO — на пальцах
NC және NO қалай жұмыс істейді — қарапайым тілмен
Картинка стоит тысячи слов. Вот две схемы, после которых вы больше никогда не перепутаете:
Это 90% всех 2W в промышленной автоматике. Безопасно «по умолчанию» — нет питания, поток перекрыт.
Только для аварийных систем сброса, циркуляции, особых случаев. Минус: катушка греется постоянно — ресурс в 2-3× короче.
4. Какие материалы корпуса и уплотнений бывают?
4. Корпус пен тығыздағыштардың қандай материалдары болады?
От правильного выбора материала зависит совместимость с рабочей средой и срок службы клапана.
Корпус
Корпус
| Материал | Применение | Ограничения |
|---|---|---|
| Латунь (Hpb59-1, никелированная) | Воздух, вода (нейтральная), масло, инертные газы | Не подходит для кислот, щёлочей, морской воды |
| Нержавеющая сталь (AISI 304/316) | Агрессивные среды, пищевая, фармацевтика | Цена в 2-3× выше латуни |
| Пластик (POM, PA) | Низкое давление до 0.6 МПа, малые DN | Не для высоких температур > 60 °C |
Для большинства промышленных задач (воздух 6-10 бар, вода, нейтральные газы) — латунь Hpb59-1 оптимальна по цене и характеристикам.
Уплотнения (мембрана / седло)
Тығыздағыштар (мембрана / ершік)
| Материал | Совместимость | Температурный диапазон |
|---|---|---|
| NBR (нитрильный) | Воздух, минеральные масла, нефтепродукты | −10…+80 °C |
| EPDM | Вода, пар, тормозные жидкости | −30…+120 °C |
| VITON (FKM) | Агрессивные среды, кислоты, высокие температуры | −20…+180 °C |
| PTFE (тефлон) | Универсал — почти все среды | −40…+200 °C |
Стандарт WAALPC: латунный корпус Hpb59-1 + мембрана NBR — подходит для большинства задач промышленной пневматики. Версии с EPDM (для воды) и Viton (для агрессии) доступны.
5. Как рассчитать DN и Cv — какой клапан нужен под какую магистраль?
Главный параметр выбора — пропускная способность Cv (от англ. «Valve Coefficient») или Kv (метрический эквивалент, Kv = Cv / 1.156).
Формула расчёта Cv для воздуха
Ауа үшін Cv есептеу формуласы
Qn ≈ 440 × Kv × √(ΔP × p₂), Kv = Cv / 1,156 Qn — расход, нл/мин (нормальные литры в минуту) p₂ — абсолютное давление за клапаном, бар (P_абс − ΔP) ΔP — допустимый перепад давления на клапане, бар Формула для докритического течения (ΔP меньше половины P_абс)
Формула для воды
Су формуласы
Cv = Q × √(SG / ΔP) где: Q — расход в галлонах США в минуту (USGPM) SG — относительная плотность жидкости (для воды = 1.0) ΔP — перепад давления в psi
Готовая таблица — Cv серий WAALPC 2W
Дайын кесте — WAALPC 2W сериялы Cv
листайте таблицу вбок →
кестені көлденеңінен жылжытыңыз →
| Серия | Проход по листу WAALPC, мм | Резьба порта | Cv (ориентир) | Kv (м³/ч, ориентир) | Расход воздуха при ΔP 1 бар, нл/мин | Max расход воды, л/мин |
|---|---|---|---|---|---|---|
| 2W025 | 2.5 | G1/8″ – G1/4″ | 0.18 | 0.16 | ≈ 170 | 2.5 |
| 2W040-10 | 4,0 | G3/8 по листу WAALPC | не указан в листе | не указан в листе | по паспорту полного исполнения | по паспорту полного исполнения |
| 2W160-15 | 16,0 | G1/2″ | 4.2 | 3.6 | ≈ 3 880 | 60 |
| 2W200 | 20 | G3/4″ | 7.0 | 6.0 | ≈ 6 470 | 100 |
| 2W250 | 25 | G1″ | 10.5 | 9.0 | ≈ 9 700 | 150 |
| 2W350 | 35 | G1¼» | 22.0 | 19.0 | ≈ 20 500 | 320 |
| 2W400 | 40 | G1½» | 30.0 | 26.0 | ≈ 28 000 | 440 |
| 2W500 | 50 | G2″ | 50.0 | 43.0 | ≈ 46 400 | 720 |
Расходы — по Kv для типовых условий: ΔP = 0,1 МПа, давление на входе 0,6 МПа для воздуха (Qn ≈ 1078 × Kv) / 0,3 МПа для воды. Cv и Kv — ориентир, в листе WAAL для 2W не указаны: сверяйте по паспорту.
Практический пример выбора
Таңдаудың практикалық мысалы
Задача: перекрытие магистрали сжатого воздуха к пневмостанку с расходом 800 SLPM при давлении 6 бар.
- P_абс = 6 + 1,013 = 7,013 бар; допустимый ΔP = 0,1 бар → p₂ = 6,913 бар
- Kv = 800 / (440 × √(0,1 × 6,913)) = 800 / 366 = 2,19 (Cv ≈ 2,5)
- С запасом 30%: Kv ≥ 2,85 (Cv ≥ 3,3) → 2W160-15 (Cv 4,2 по ориентиру) с запасом
- Если допустим ΔP = 0,5 бар: Kv = 800 / (440 × √(0,5 × 6,513)) ≈ 1,0 ; этот расчёт не подтверждает пригодность конкретной модели без её паспортной характеристики
Используйте онлайн калькулятор подбора клапана — он сделает расчёт автоматически.
6. Какое напряжение катушки выбрать?
6. Катушканың қандай кернеуін таңдау керек?
В российской промышленности используются три варианта:
AC 220V (50 Гц)
AC 220V (50 Гц)
- Питание от обычной розетки, силовых линий
- Минус: катушка гудит (вибрация 100 Гц), нагревается, потребляет 5-12 ВА в режиме удержания
- Плюс: простой монтаж — без блока питания
- Где применять: устаревшие установки, ручные стенды, простая автоматика
- Қарапайым розеткадан қуаттану, күштік желілерсіз
- Артықшылығы: монтаждау оңай — қуат блогысыз
DC 24V
- Постоянный ток 24В, стандарт промышленной автоматики (ПЛК Mitsubishi, Siemens, ОВЕН, КИП Реле)
- Не гудит, тихий, греется меньше
- Потребление 2-5 Вт
- Безопаснее для оператора (низковольтная цепь)
- Это 90% современных систем
- Минус: нужен отдельный блок питания 24В
- Ызыңдамайды, тыныш, аз қызады
- Тұтыну 2-5 Вт
- Оператор үшін қауіпсізірек (төмен вольтты тізбек)
- Бұл қазіргі жүйелердің 90%
- Кемшілігі: жеке 24В қуат блогы қажет
DC 12V
- Мобильные установки (автомобильное, аккумуляторное питание)
- Реже встречается в стационарной автоматике
- Стационарлық автоматикада сирегірек кездеседі
Рекомендация: для нового проектирования — DC24V. Для подбора аналога в существующих установках — то напряжение, которое уже есть.
7. Какие серии WAALPC 2W входят в ряд?
7. WAALPC 2W қандай сериялары қатарға кіреді?
В листе WAALPC показаны восемь семейств 2W: 025, 040, 160, 200, 250, 350, 400 и 500. Присоединение и диаметр прохода — разные параметры:
листайте таблицу вбок →
кестені көлденеңінен жылжытыңыз →
| Серия | Проход по листу WAALPC, мм | Резьба | Где брать |
|---|---|---|---|
| 2W025 | 2.5 | G1/8″ – G1/4″ | Прецизионная автоматика, лабораторная |
| 2W040-10 / 2W160-15 | 4,0 / 16,0 | G3/8 / G1/2 по листу WAALPC | Полное исполнение подбирают по среде, давлению и расходу |
| 2W200 | 20 | G3/4″ | Большая магистраль воздуха или воды |
| 2W250 | 25 | G1″ | Центральные магистрали цеха |
| 2W350 | 35 | G1¼» | Крупные системы, групповое подключение |
| 2W400 | 40 | G1½» | Магистрали с расходом до 1450 л/мин |
| 2W500 | 50 | G2″ | Магистральная сеть завода — самый крупный |
Все серии латунные, NBR-уплотнения по умолчанию, AC220V / DC24V (DC12V по запросу).
8. Как подобрать совместимый аналог для Festo VZW и SMC VX?
8. Festo VZW және SMC VX үшін үйлесімді аналогты қалай таңдауға болады?
Подтверждённых пар по полному коду для этой серии сейчас нет: пришлите код оригинала целиком, мы сверим присоединительные размеры и характеристики по чертежу (напряжение катушки в коде чужого клапана проверяйте отдельно).
Подобрать совместимый аналог по артикулу оригинала: инженерный подбор аналога импортной пневматики.
Чем 2W отличается от клапана 2V?
2W 2V клапанынан несімен ерекшеленеді?
2V — тоже двухходовой электромагнитный клапан, но с меньшим рядом: три размера прохода — 2,3, 13 и 25 мм, тогда как у 2W восемь типоразмеров. По листу WAALPC у 2V025 порты G1/8 и G1/4 при проходе 2,3 мм и давлении до 0,7 МПа; у 2V130 порты G3/8 и G1/2 при проходе 13 мм, у 2V250 — G3/4 и G1 при проходе 25 мм, давление 0,05–0,7 МПа. Код читается так же, как у 2W: 2V130-10-AC220V — серия, проход 13,0 мм, порт G3/8, напряжение катушки. В каталоге серия 2V — 4 шт., цена от 4 140 ₸, например 2V025-08-DC24V — 4 200 ₸. Для AirTAC подтверждены пары в написании нашего каталога 2V025-06 и 2V025-08 с катушками AC220V и DC24V; пар для 2V130 и 2V250 нет. Среду, температуру и материал клапанов 2V сверяйте по карточке.
9. Какие частые ошибки бывают при монтаже?
9. Монтаждауда қандай жиі қателіктер болады?
Установка клапана в неправильном направлении
Клапанды дұрыс емес бағытта орнату
На корпусе обычно есть стрелка указывающая направление потока. Установка против стрелки приводит к утечке (клапан не герметизируется обратно) или к преждевременному износу мембраны. Всегда сверяйтесь со стрелкой.
Игнорирование фильтра перед клапаном
Клапанның алдындағы сүзгіні елемеу
Любой 2W клапан очень чувствителен к загрязнениям в среде — окалина, конденсат, стружка попадают на седло и нарушают герметичность. Обязательно ставьте фильтр (для воздуха — QSL циклонный или AW) перед клапаном.
Превышение максимального давления
Ең жоғары қысымнан асу
В модельной таблице WAALPC 2W пределы различаются: для 2W025-06/08 указано 0–7 кгс/см², для 2W040-10 — 0–10 кгс/см²; для 2W160-15, 2W200-20, 2W250-25, 2W350-35, 2W400-40 и 2W500-50 — вода/масло 0–5 кгс/см², воздух/газ 0–7 кгс/см². Единицы приведены как в листе: кгс/см² не равен точно бару. Среду, допустимые давления и температуру конкретного полного исполнения сверяют по его паспорту.
WAALPC 2W модельдік кестесінде шектер әртүрлі: 2W025-06/08 үшін 0–7 кгс/см², 2W040-10 үшін — 0–10 кгс/см²; 2W160-15, 2W200-20, 2W250-25, 2W350-35, 2W400-40 және 2W500-50 үшін — су/май 0–5 кгс/см², ауа/газ 0–7 кгс/см² көрсетілген. Бірліктер парақтағыдай берілген: кгс/см² бармен дәл тең емес. Нақты толық орындаудың ортасын, рұқсат етілген қысымдары мен температурасын оның паспорты бойынша тексереді.
Неправильная резьба порта
Порттың бұранда түрі дұрыс емес
Если клапан с G-резьбой (цилиндрической) ставить в R-резьбу (коническую) — будет утечка. Подробнее: резьбы G/R/NPT — таблица совместимости.
Чрезмерный момент затяжки
Қатайтудың шамадан тыс моменті
Перетяжка ломает резьбу или деформирует корпус. Норма для G1/2″: 20-30 Нм. Для G1¼»-G2″: 40-60 Нм. Используйте динамометрический ключ.
Артық тарту бұранданы сындырады немесе корпусты деформациялайды. G1/2″ үшін норма: 20-30 Нм. G1¼»-G2″ үшін: 40-60 Нм. Динамометрлік кілтті пайдаланыңыз.

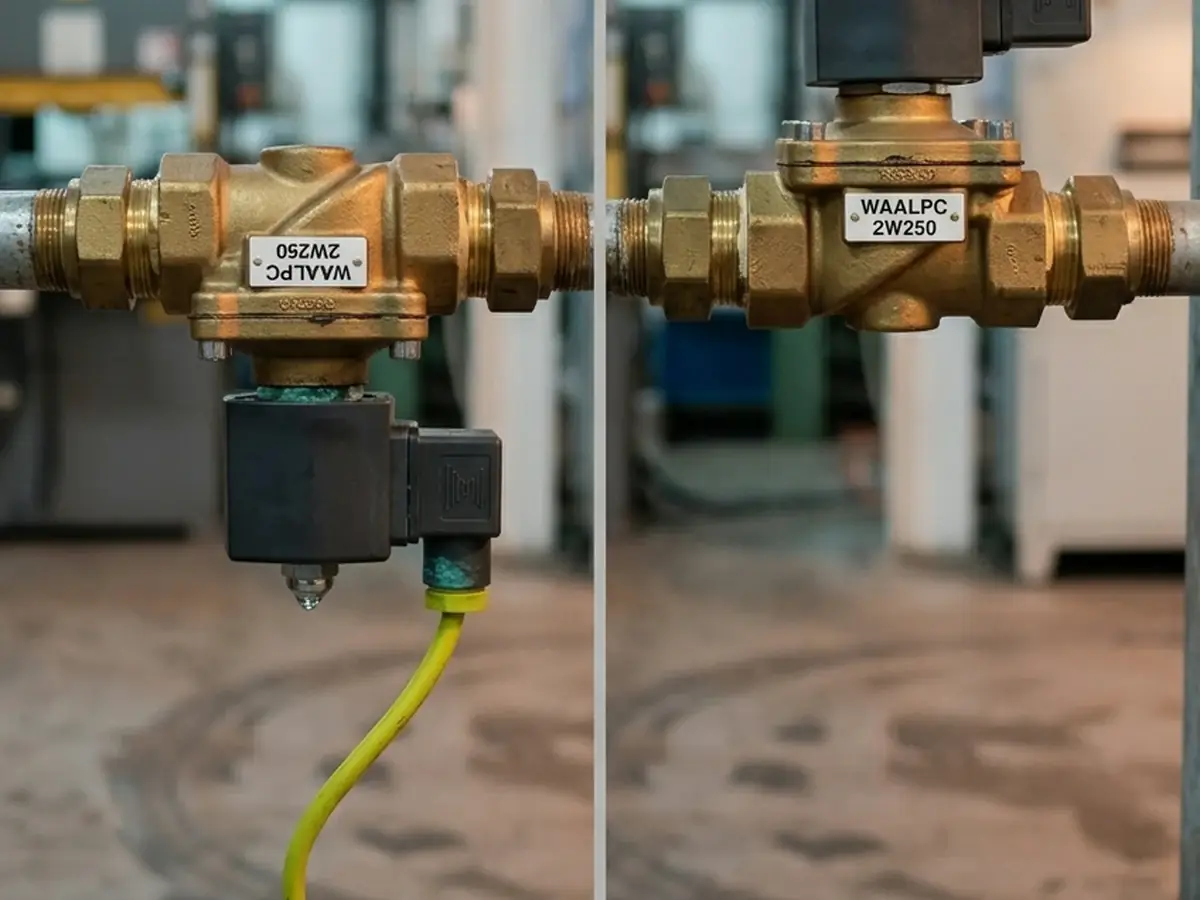

Установка в горизонтали с катушкой вниз
Катушкасы төмен қаратып көлденең орнату
Катушка должна быть направлена ВВЕРХ или горизонтально. Установка катушкой ВНИЗ приводит к попаданию конденсата в обмотку — короткое замыкание.
10. Как диагностировать отказы?
10. Ақауларды қалай диагностикалау керек?
Подробная инструкция в отдельной статье: проверка катушки клапана мультиметром за 6 шагов. Краткие признаки:
- Клапан не открывается при подаче напряжения: сопротивление катушки измеряют при снятом питании, после разряда конденсаторов и отсоединения обмотки от внешней цепи. Проверьте щупы, контакты и диапазон омметра. Универсальной нормы 30–150 Ом для всех катушек нет: сравнивают с документацией полного исполнения или с такой же исправной катушкой. OL означает выход за диапазон и само по себе не доказывает обрыв; одно низкое показание также не является полным диагнозом.
- Клапан открывается, но не закрывается: загрязнение седла — снимите, прочистите, замените мембрану.
- Клапан гудит, но не переключается: низкое напряжение питания (упало < 90% от номинала) или подкисший плунжер.
- Утечка через закрытый клапан: износ мембраны (со временем, зависит от режима и среды) — замена ремкомплектом или новый клапан.
Для коротких импульсов воздуха, например продувки, есть другой тип клапана — электромагнитные импульсные клапаны YDA, YDD и YDG: размеры и давление.
Как защитить катушку 24 В от выбросов напряжения — защита катушки 24 В DC.
24 В катушканы кернеу шығарындыларынан қалай қорғауға болады — 24 В катушканы қорғау DC.
Чем отличаются Kv и Cv — разница Kv и Cv.
Kv және Cv айырмашылығы неде — Kv және Cv айырмашылығы.
11. Какие вопросы чаще всего задают про клапаны 2W?
11. 2W клапандары туралы ең жиі қандай сұрақтар қойылады?
Какой ресурс у соленоидного клапана?
Ресурс указан в паспорте клапана; в чистой среде (фильтрованный воздух или вода) он выше, без фильтра заметно меньше. Электромагнитная часть (катушка) обычно живёт дольше механики (мембраны).
Можно ли использовать 2W клапан для управления цилиндром?
Нет, для цилиндра нужен распределитель 3/2 (в каталоге WAALPC — серия 3V, для одностороннего) или 5/2 (серия 4V, для двустороннего). 2W только перекрывает поток — не переключает направление. Цилиндр останется в текущей позиции.
Подходит ли 2W для пара?
Только специальные паровые версии с уплотнением EPDM или PTFE и латунным/нержавеющим корпусом. Стандартный 2W с NBR быстро деградирует от пара (NBR температурный диапазон до 80°C). Наша серия 2W для пара не предназначена: рабочая температура −5…+80 °C.
Что такое «прямого действия» и «пилотный» — простыми словами?
Прямого действия: катушка сама дёргает клапан — работает при любом давлении. Пилотный: катушка открывает маленький канал, через который давление само открывает большой клапан — экономия энергии, но нужен минимальный перепад 0.5 бар (0.05 МПа) в системе. Для DN до 15 мм — прямого действия; для DN 20+ — пилотный.
Как часто включать клапан без вреда?
2W клапаны рассчитаны на частоту 5-10 переключений в секунду максимум. Для высокочастотной работы (тысячи раз в минуту) берите специальные high-speed серии или поршневые клапаны. Стандартная промышленная нагрузка — 100-1 000 переключений в час. Давление контролируют манометром — манометр серии W, от 1 860 ₸.
Можно ли использовать WAALPC для пищевой промышленности?
Для контакта со средой непосредственно — нет, нужна нержавеющая сталь и сертификат FDA/3-A. Для технических контуров (вода в систему охлаждения пищевого оборудования, без прямого контакта) — подходит. Серии в нержавейке (SS-2W) — срок в карточке.
Какой клапан лучше — латунный или пластиковый?
Латунь — для серьёзных промышленных задач; давление, температуру и совместимость со средой (материал уплотнений) смотрите в карточке. Пластик — для лабораторных установок, систем низкого давления (до 6 бар), холодной воды. Пластиковый обычно дешевле, но ресурс у него меньше.
По теме:
Тақырып бойынша:
- Пневмоостров что это такое — где ставят распределители в системе
- PNP и NPN датчики — отличия — как контролировать положение клапана/цилиндра
Какие 5 ошибок при выборе и монтаже 2W мы видим у заказчиков?
Эти ошибки приводят к гарантийным отказам в первые 2-6 месяцев. Все 5 — реальные случаи, не теоретические:
❌ Ошибка №1: Поставили пилотный 2W на магистраль с 0 бар
Пилотный клапан открывается за счёт перепада давления — ему нужен минимальный перепад 0.5 бар (0.05 МПа) на входе. На «висящей» линии (компрессор выключен, или магистраль перекрыта снаружи) клапан физически не откроется, даже если катушка тянет. Решение: для линий, где давление может падать до нуля — берите серию прямого действия (2W025, малые 2W160). Их меньше в каталоге, и они дороже, но это единственный вариант для нулевого входного давления.
❌ Ошибка №2: Катушка установлена вниз
Идеальная установка катушки — вверх или вбок. Вниз — конденсат от магистрали будет копиться в катушке, провоцируя коррозию обмотки и КЗ. Катушки 2W не герметичны на 100% (стандарт IP65, но не IP68). В цехах с влажным воздухом катушка вниз — это +1 отказ в год гарантировано. Белый налёт или отклонение сопротивления требуют проверки по методике изготовителя; по одному такому признаку межвитковое замыкание не подтверждают.
❌ Ошибка №3: Поставили без фильтра перед клапаном
Окалина из старых стальных труб, влага, частицы масла — всё это летит в седло клапана и подклинивает плунжер. Через 2-3 месяца клапан перестаёт переключаться. Решение: всегда ставьте перед 2W фильтр-влагоотделитель 5 мкм или меньше. Это не «опция», это базовая часть линии.
❌ Ошибка №4: Перепутали стрелку направления потока
На корпусе 2W есть стрелка направления потока. Если воздух идёт против стрелки — клапан в большинстве случаев не закроется (мембрану «выдавит»). Симптом: на индикации «закрыт», но воздух идёт. Решение: перед монтажом найдите стрелку (обычно отлита прямо на корпусе) и поставьте по ходу потока. Стрелка не «декоративная».
❌ Ошибка №5: Превышение давления Pmax
В модельной таблице WAALPC 2W пределы различаются: для 2W025-06/08 указано 0–7 кгс/см², для 2W040-10 — 0–10 кгс/см²; для 2W160-15, 2W200-20, 2W250-25, 2W350-35, 2W400-40 и 2W500-50 — вода/масло 0–5 кгс/см², воздух/газ 0–7 кгс/см². Единицы приведены как в листе: кгс/см² не равен точно бару. Среду, допустимые давления и температуру конкретного полного исполнения сверяют по его паспорту. Не превышайте паспортный Pmax; условный запас не делает клапан пригодным для давления за пределами паспорта.
Нужна помощь с выбором конкретной серии?
Нақты серияны таңдауға көмек керек пе?
Поставляем все 7 серий 2W025-2W500 на воздух/воду/пар. Если не знаете, какая нужна — отправьте параметры магистрали (диаметр, давление, среда), подберём за 5 минут.
📱 Также можно скинуть фото клапана на WhatsApp +7 707 575-48-18 — определим серию по корпусу за минуту.
По теме: Как проверить электромагнитный клапан мультиметром — прозвонка катушки, нормы сопротивления по напряжению, калькулятор исправности.
Тақырып бойынша: Электромагниттік клапанды мультиметрмен қалай тексеруге болады — катушканы өлшеп тексеру, кернеу бойынша кедергі нормалары, жарамдылық калькуляторы.
Подобрать по теме
Тақырып бойынша таңдау
Какие материалы пригодятся ещё?
Тағы қандай материалдар пайдалы болады?
- Когда выбрать direct-acting 2V вместо пилотного 2W — Δp_min = 0
- 📐 Подбор клапанов и распределителей — онлайн калькулятор
- 🔧 Проверка катушки клапана мультиметром за 6 шагов
- 📖 Пневмораспределитель 5/2 — схема подключения
- 🛒 Каталог соленоидных клапанов 2W
- 📋 Инженерный подбор аналога под вашу задачу
Подробнее: Калибровка позиционера 4-20 мА — zero/span; устройство и назначение — в статье позиционер клапана: что это.
Ещё по теме: артикулы, аналоги и статьи (9)
Пришлите список позиций — вернём варианты с ценами
Позициялар тізімін жіберіңіз — бағасымен нұсқаларды қайтарамыз
Вставьте список артикулов из таблицы и количество — подберём наши позиции WAALPC и вышлем счёт. Можно позвонить: +7 707 540-71-38.
Кестедегі артикулдер тізімін және санын қойыңыз — WAALPC біздің позицияларымызды таңдап, шот жібереміз. Қоңырау шалуға да болады: +7 707 540-71-38.
Главный инженер CORNETA.KZ ответит за 1 рабочий день: Электромагнитные клапаны 2W для воды, воздуха, масла и газа: 33 исполнения, цена от 5 500 ₸. Подберём исполнение, проверим расчёт и пришлём спецификацию на WAALPC.
WhatsApp на всех номерах. Или оставьте адрес электронной почты — ответим письмом за 1 рабочий день:
WhatsApp барлық нөмірлерде. Немесе электрондық пошта мекенжайын қалдырыңыз — 1 жұмыс күні ішінде хатпен жауап береміз:
