Аналог запорного клапана MN1H 2L500 — подбор по ISO

Запорный клапан с электромагнитным управлением — узел, который открывает или перекрывает поток воздуха в магистрали по команде ПЛК. Импортная серия MN1H — типовое решение для линий с давлением до 10 бар и резьбой G1/4–G1 1/2. Совместимый аналог WAALPC серии 2L500 покрывает тот же диапазон, но с принципиально другой механикой пилотного управления. Разберём, в чём разница и когда совместимый аналог ставится без изменений в системе.

Содержание статьи (9 разделов)

1. Что такое запорный клапан и где он стоит в пневмосистеме?
2. Прямого действия или пилотный — в чём разница механики?
3. MN1H и WAALPC 2L500 — что считать совместимым аналогом?
4. Когда аналог встаёт без изменений, а когда — с оговорками?
5. Как подобрать аналог MN1H по списку артикулов?
6. Какой электромагнит, разъём и защита от ЭДС нужны?
7. Какие материалы пригодятся ещё?
8. Какие вопросы чаще всего задают про MN1H?
9. Каким правилом руководствоваться при подборе аналога MN1H?

Что такое запорный клапан и где он стоит в пневмосистеме?

Запорный клапан — двухходовой нормально закрытый (2/2 NC) или нормально открытый (2/2 NO) клапан в магистрали сжатого воздуха. По команде ПЛК электромагнит открывает или закрывает проходное сечение. Используется в трёх сценариях.

Первый — отсечка участка пневмосистемы при останове или аварии: в случае ЧП ПЛК подаёт сигнал на закрытие, давление сбрасывается, оборудование останавливается безопасно. Второй — управление подачей воздуха к технологическому процессу: продувка после цикла прессования, подача в окрасочную камеру, заполнение ресивера. Третий — переключение участков магистрали между разными ветками линии.

В отличие от распределителя 5/2 или 5/3 (управление двусторонним цилиндром), запорный клапан имеет всего два положения и одно проходное сечение. Он не управляет цилиндром напрямую — он просто открывает или закрывает поток. По стандарту ISO 6358 классифицируется по пропускной способности (Kv в м³/ч) и по типу управления.

Прямого действия или пилотный — в чём разница механики?

По типу управления электромагнитные запорные клапаны делятся на два больших класса.

Прямого действия

Электромагнит → плунжер

0–6 бар

Катушка 8–25 Вт. Открывается при любом давлении, в т.ч. нулевом. Греется при долгом удержании.

МИН. ДАВЛЕНИЕ

MN1H / 2L500 пилотный

Пилот → линия → плунжер

0,5–16 бар

Катушка 2–5 Вт. Минимум 0,5 бар (MN1H) / 1 бар (2L500). При нулевом давлении не откроется.

Клапан прямого действия

Электромагнит напрямую поднимает или удерживает запорный плунжер. Усилие электромагнита должно преодолевать давление в линии — поэтому катушки прямого действия мощные (8–25 Вт), а максимальное давление ограничено. Типичный диапазон — до 6 бар при G1/4, до 3 бар при G1/2. Преимущество — работает при любом давлении, в том числе при нулевом (можно открыть пустую магистраль). Недостаток — высокое потребление тока и нагрев катушки при длительном открытом состоянии.

Клапан с пилотным управлением

Электромагнит управляет маленьким пилотным каналом, а основной плунжер поднимается давлением самой линии. Катушка слабая (2–5 Вт), нагрев минимальный, давление магистрали может быть до 10–16 бар. Недостаток — клапан не открывается при давлении ниже минимального (типично 0,5–1 бар), потому что пилотное давление недостаточно для подъёма плунжера. Серия MN1H — это пилотный запорный клапан, рассчитанный на стандартное давление пневмосистемы.

Совместимый аналог WAALPC 2L500 — тоже пилотный клапан, но конструктивно с поршневым приводом вместо мембранного у MN1H. Это даёт несколько отличий: чуть выше минимальное давление открытия (1 бар против 0,5 бар у MN1H), но больший ресурс при работе с грязным воздухом (поршень не рвётся как мембрана). Это и есть аналог с оговорками — задача та же, механика немного другая. Другие клапаны 2/2 в каталоге — латунные 2W (НЗ и НО), 2S в формате AirTAC, компактные 331 (15 мм) и 2V; подбор — по резьбе, давлению и типу управления.

MN1H и WAALPC 2L500 — что считать совместимым аналогом?

листайте таблицу вбок →

Расход (Kv), тип разъёма катушки, материал уплотнений и ресурс в циклах для WAALPC 2L500 в наших источниках не подтверждены — не приводим их в сравнении, чтобы не давать недостоверный подбор. Уточняйте эти параметры по паспорту при заказе.

Главные оговорки при подборе аналога:

• Резьба и давление подтверждены отдельно. WAALPC 2L500 — G2 (2L500-50), 0,1–1,5 МПа (WAAL Selection Manual, стр. 27). У MN1H резьба и давление — по паспорту Festo, прямого пересечения по всему ряду типоразмеров не проверяли.
• Поршень вместо мембраны. Поршневой клапан лучше работает с грязным воздухом и при пиковых перепадах давления, но требует чистой смазки (если стоит лубрикатор). Мембранный — наоборот, более чувствителен к загрязнению, но не нуждается в смазке.

Когда аналог встаёт без изменений, а когда — с оговорками?

Если в исходной системе MN1H работает в стандартных условиях (давление 4–6 бар, отапливаемый цех, чистый воздух от FRL) — WAALPC 2L500 подбирают при совпадении резьбы; Kv, разъём катушки и температурный диапазон 2L500 в листе WAAL не указаны — их сверяют по паспорту.

Если в системе есть нюансы (низкое давление, уличная установка, отсутствие фильтра грубой очистки) — нужно либо принять оговорки и зафиксировать их в техническом задании, либо рассматривать другую серию WAALPC. Например, для уличных линий — другая серия под условия эксплуатации — по паспорту. Для линий с грязным воздухом — клапан с увеличенным проходным сечением и дополнительным фильтром перед клапаном.

Как подобрать аналог MN1H по списку артикулов?

Импортный артикул MN1H кодирует шесть параметров: тип (2/2 NC или NO), резьбу (G1/4 / G3/8 / G1/2 / G1), диаметр проходного сечения (Kv), напряжение катушки (24 В DC / 220 В AC), материал уплотнений (NBR — стандарт, FKM — для агрессивных сред), наличие ручного дублёра. Все шесть должны быть учтены при подборе аналога WAALPC 2L500.

Типовая ситуация: на пневмосистеме окрасочной камеры стоят 4 запорных клапана MN1H в исполнении с уплотнениями FKM (для совместимости с парами растворителей). Заявка — «нужен аналог MN1H, 4 штуки». В ответ приезжает стандартный WAALPC 2L500 с уплотнениями NBR. После запуска NBR начинает разбухать от паров — за 2 недели уплотнения деформируются, клапан перестаёт держать давление. Решение — точное указание материала уплотнений в запросе и сверка с условиями эксплуатации.

При замене 5–30 запорных клапанов на разных участках цеха — присылайте артикулы с указанием условий: давление, температура, среда (чистый воздух / пары / агрессивная среда). Инженер вернёт таблицу: где совпадение по всем 6 параметрам и условиям эксплуатации (совместимый аналог), где аналог с оговорками (например, минимальное давление 1 бар вместо 0,5 бар), по каким нужно уточнение среды и температуры. Срок подбора — 1 рабочий день для типового списка. Это и есть инженерный консалтинг по подбору аналога импортной пневматики.

Какой электромагнит, разъём и защита от ЭДС нужны?

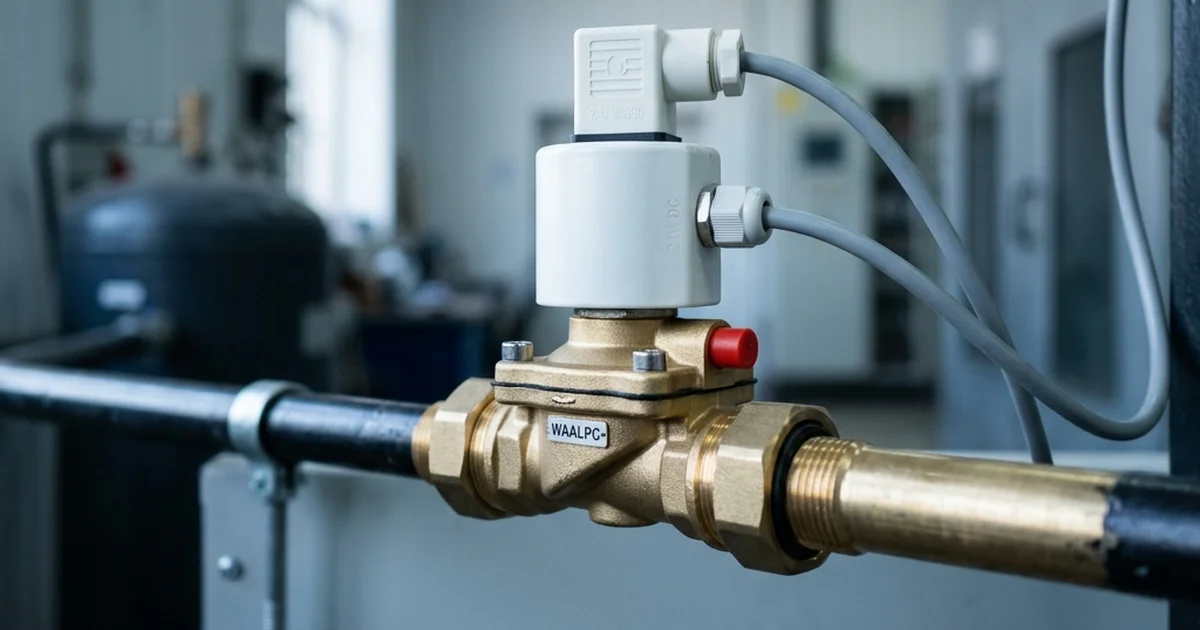

Электромагнит запорного клапана 2L500 — катушка с разъёмом DIN 43650 форма A (18 мм). Стандартное исполнение — 24 В DC, по запросу — 12 В DC, 110 В AC, 220 В AC. Кабель подключается через стандартный разъём с встроенным винтовым креплением и сальником.

В момент отключения катушки 24 В DC возникает обратная ЭДС до 200–400 В, которая выжигает цифровые выходы ПЛК и контакты реле. Для защиты в разъём DIN 43650 встраивается диодный супрессор или варистор. Стандартное исполнение WAALPC 2L500 поставляется с разъёмом со встроенной защитой. Если по какой-то причине разъём идёт «голый» — обязательно установить супрессор параллельно катушке. Подробнее про защиту катушек — в материале защита катушки 24 В DC от ЭДС самоиндукции.

Чем отличаются Kv и Cv — разница Kv и Cv.

Подобрать по теме

Какие материалы пригодятся ещё?

• Защита катушки 24 В DC пневмоклапана от ЭДС самоиндукции
• Диагностика отказа электромагнитного клапана: 7 типовых причин
• Серия 2W: клапаны прямого действия — когда они нужны
• Минимальное давление открытия клапана 2W и пилотных серий
• Аналог распределителя Festo CPE/VUVG — WAALPC 4V
• Каталог запорных клапанов WAALPC — 2L500 и 2W

Какие вопросы чаще всего задают про MN1H?

Чем аналог с оговорками отличается от точного соответствия

Совместимый аналог — это аналог, который ставится без изменений в системе. Аналог с оговорками — выполняет ту же задачу, но имеет одно или несколько отличий, которые нужно учесть. Для MN1H → 2L500 задача та же (отсечь поток воздуха по команде ПЛК), но минимальное давление открытия выше на 0,7 бар и привод поршневой вместо мембранного. На стандартных условиях разница незаметна, на нестандартных — критична.

Может ли WAALPC 2L500 открыться при нулевом давлении

Нет. 2L500 — это пилотный клапан, для открытия нужно давление в магистрали не менее 1 бар. Если задача — открыть пустую магистраль (например, для заправки ресивера с нуля) — нужен клапан прямого действия, который открывается при нулевом давлении; принцип управления серии 2W в листе WAAL не указан — сверяйте по паспорту исполнения. Это разные классы клапанов.

Можно ли заменить MN1H с уплотнениями FKM на стандартный 2L500

Нет, без замены уплотнений на FKM. Стандартное исполнение WAALPC 2L500 — уплотнения NBR (нитрильная резина), совместимы с чистым воздухом и большинством масел. Для агрессивных сред (пары растворителей, химия, ароматические соединения) — нужно исполнение с уплотнениями FKM (фторкаучук). При подборе обязательно указывайте среду — это критичный параметр.

Что делать, если в списке замены 20 запорных клапанов с разными условиями

Это типовая ситуация на цехе с разными участками: воздух магистрали — стандартный, окрасочная камера — пары растворителей, прессовая зона — высокое давление, упаковочная — низкое. Инженерный консалтинг возвращает таблицу с пометкой по каждой позиции: где совпадение по всем 6 параметрам и условиям эксплуатации (совместимый аналог 2L500), где аналог с оговорками, где нужна другая серия (2W прямого действия, NAMUR, специализированный исполнения), по каким нужно уточнение среды. Срок подбора — 1 рабочий день.

Каким правилом руководствоваться при подборе аналога MN1H?

Если в исходной системе MN1H работает в стандартных условиях (давление 1,5–10 бар, чистый воздух, отапливаемый цех) — WAALPC 2L500 подбирают при совпадении резьбы, с оговорками по Kv и разъёму катушки (в листе WAAL не указаны). Температурный диапазон WAALPC 2L500 в наших источниках не подтверждён — точный рабочий диапазон и среду уточняйте по паспорту при заказе. Если условия выходят за рамки (давление ниже 1 бар, агрессивная среда) — нужно либо специальное исполнение 2L500 (FKM), либо принципиально другая серия (2W прямого действия, NAMUR-клапан).

Подобрать совместимый запорный клапан WAALPC под конкретный список импортных позиций можно в каталоге запорных клапанов CORNETA.KZ. Если у вас в системе 5–30 запорных клапанов MN1H с разными условиями эксплуатации — пришлите список с указанием давления, среды и температуры. В ответ получите таблицу по 3 категориям: совместимый аналог, аналог с оговорками, не наш профиль. Срок подбора — 1 рабочий день для типового списка. Это инженерный консалтинг по подбору аналога импортной пневматики, а не отправка коробки.

Чем 2L500-50 отличается от Festo MN1H-2-G2 при подборе аналога

Серия WAALPC 2L — это запорные клапаны 2/2 с электромагнитным пилотным управлением и поршневым пилотом (нормально закрытые или нормально открытые), корпус латунь, уплотнение PTFE/NBR, катушка с разъёмом DIN 43650. Festo MN1H — тоже 2/2-ходовой запорный клапан, но мембранный, с пилотным управлением, рабочее давление 0,5–10 бар. Это арматура одного класса (отсечка магистрали по команде ПЛК), а не распределитель — к ISO 5599 ни одна из серий отношения не имеет. По функции для запирания магистрали G2 ставится именно 2L500-50: совпадает резьба портов G2, диапазон давления 0,1–1,5 МПа (WAAL Selection Manual, стр. 27). Если в исходной системе вместо запорного клапана стоял распределитель 5/2 или 5/3 (управление цилиндром) — нужна не 2L, а серия WAALPC 4V300 или 4V400 соответствующего типоразмера.

Подходят ли уплотнения NBR для сжатого воздуха с маслом и для воды

NBR (бутадиен-нитрильный каучук) — стандартное уплотнение 2L500-50, выдерживает сжатый воздух с туманом турбинного масла, азот, инертные газы. Для воды и слабых водных растворов NBR тоже подходит. Точный рабочий температурный диапазон уточняйте по паспорту при заказе. Что не подходит: горячий пар, пищевые среды (нужен EPDM или FKM), агрессивные растворители и кислоты (FKM/PTFE). Если среда отличается от воздуха — уточните при заказе, есть исполнения с FKM.

Какая пропускная способность у 2L500-50 на магистрали DN50

2L500-50 — клапан с большим проходным сечением (орифис 50 мм, DN50), пропускная способность порядка Kv ≈ 34 м³/ч (Cv ≈ 40). Этого хватает на наполнение и продувку линий G2 без заметного дросселирования. У клапана нет отдельного пневмопривода: открывает магистраль поршневой пилот, который поднимается давлением самой линии по сигналу электромагнита, поэтому дополнительного расхода управляющего воздуха «на привод» нет — потребляется только электрическая мощность катушки (около 3,5–4,5 Вт).

Можно ли поставить 2L500-50 на вертикальный участок трубы

Да, монтаж 2L500-50 допускается в любом положении: горизонтально или вертикально, катушкой вверх или вбок. Поршневой пилотный механизм работает за счёт давления в линии, гравитация на срабатывание не влияет. Рекомендация одна: соблюдать направление потока по стрелке на корпусе, а при наличии конденсата или твёрдых частиц в среде ставить клапан катушкой вверх, чтобы пилотная камера не оказалась в нижней точке, где скапливается влага.

Сколько служит 2L500-50 на типовой линии

Ресурс уплотнений зависит от среды и условий эксплуатации; числа производитель не заявляет. Материалы корпуса и седла смотрите в карточке. Признак износа — рост утечки в закрытом положении или замедление переключения (нарастание времени срабатывания относительно паспортных десятков-сотен миллисекунд).

Какие сроки поставки 2L500-50 и есть ли наличие

Типовые исполнения 2L500-50 G2 с уплотнениями NBR и катушкой 24 В DC поставляются в срок, указанный в карточке. Спецификации под нестандартное напряжение (12 В DC, 110 В AC), уплотнения FKM/EPDM, латунные или нержавеющие порты — срок в карточке. При заказе списком 10+ позиций инженер вернёт сводную таблицу за 1 рабочий день: какие позиции подходят без оговорок, какие с оговорками, по каким нужно уточнение спецификации.
