Импортный распределитель серий CPE и VUVG — узел, который чаще всего просят заменить вместе с цилиндрами при модернизации линии. Серии Festo CPE и VUVG исполнены на собственной присоединительной плите Festo, не по ISO 5599-1, поэтому подбор идёт не «по стандарту», а по параметрам — по габаритам, резьбе портов, расходу Kv и схеме 5/2 или 5/3. Разберём, какие параметры обязаны совпасть, чтобы WAALPC серии 4V встал на место CPE/VUVG.

Что такое серии CPE и VUVG и как они устроены

Festo CPE — компактный электромагнитный распределитель на собственной плите-основании Festo. Размерный ряд CPE 10 / 14 / 18 / 24 (число — ширина корпуса в миллиметрах). Festo VUVG — следующее поколение компактных распределителей под коллектор VTUG: ширина модуля 10, 14, 18 мм, единая шина управления, индивидуальные выходы к исполнительным механизмам. Обе серии не подпадают под ISO 5599-1 — это собственная присоединительная база Festo, размеры и положение портов отличаются от стандарта.

ISO 5599-1 — отдельный международный стандарт на распределители с присоединительной плитой size 1 / 2 / 3. У Festo по нему сделаны другие серии: VSVA, MFH-5, JMFH-5, MN1H. Это крупные узлы для тяжёлых линий и сборок с большими расходами. Серии CPE и VUVG — это компактные распределители Festo, спроектированные под свои монтажные размеры.

WAALPC серии 4V (формат AirTAC) — аналог с оговорками CPE/VUVG по габаритам и расходу: 4V100 закрывает диапазон CPE 10/14 и VUVG 10/14, 4V200 — CPE 18/24 и VUVG 18. Установочные размеры WAALPC 4V не совпадают с плитой Festo в точности: для штучного аналога нужен переходник или новый коллектор WAALPC, для сборок — переход с коллектора целиком на коллектор WAALPC того же типоразмера.

Что должно совпасть при подборе аналога

• Габарит модуля и тип присоединительной базы. CPE 10/14 ≈ 4V100, CPE 18/24 ≈ 4V200, VUVG 10/14 ≈ 4V100, VUVG 18 ≈ 4V200. При поштучной замене на чужой коллектор нужен переходник или новый коллектор WAALPC.
• Резьба присоединительных портов. G1/8 для 4V100, G1/4 для 4V200 — должна совпасть с резьбой трубок или фитингов линии.
• Схема (5/2 моностабильная, 5/2 бистабильная, 5/3 с центральным закрытием / выхлопом / соединением). Замена 5/2 на 5/3 без перепрограммирования логики невозможна.
• Параметры катушки — напряжение 24 В DC / 220 В AC и тип разъёма (DIN 43650 форма B 11 мм или форма A 18 мм).

Сравнение габаритов и присоединительных размеров

Festo CPE/VUVG и WAALPC 4V — это распределители одного функционального класса (компактные электромагнитные 5/2 и 5/3 на пилоте), но с разной присоединительной геометрией. Размеры коллектора, расстояние между монтажными отверстиями и положение уплотнений у Festo и у WAALPC различаются. Поэтому при замене узла либо ставится переходная плита, либо коллектор меняется на WAALPC того же типоразмера — это позволяет сохранить трубки, фитинги и кабельную часть.

Параметр	Festo CPE 10/14, VUVG 10/14	WAALPC 4V100	Festo CPE 18/24, VUVG 18	WAALPC 4V200
Монтажная база	собственная плита Festo	плита WAALPC 4V100 (AirTAC-формат)	собственная плита Festo	плита WAALPC 4V200 (AirTAC-формат)
Резьба портов	M5 / G1/8	G1/8	G1/8 / G1/4	G1/4
Номинальный расход: Kv (Festo, по каталогу Festo); S и Kv ≈ (WAALPC, по пересчёту из S, мануал WAALPC 2025)	0,55–0,65 м³/ч	S = 10,2 мм², Kv ≈ 0,52 м³/ч (≈ 560 нл/мин)	0,90–1,20 м³/ч	S = 17,0 мм², Kv ≈ 0,87 м³/ч (≈ 930 нл/мин)
Рабочее давление	1,5–8 бар	1,5–8 бар	1,5–8 бар	1,5–8 бар
Напряжение катушки	24 В DC / 220 В AC	24 В DC / 220 В AC	24 В DC / 220 В AC	24 В DC / 220 В AC
Разъём	встроенный (Festo) / DIN 43650 C	DIN 43650 форма B	встроенный (Festo) / DIN 43650 B	DIN 43650 форма B
Категория аналога	—	аналог с оговорками по габаритам и расходу	—	аналог с оговорками по габаритам и расходу

Если у вас сборка из 4–8 распределителей на одной плите коллектора Festo — менять корректнее всю сборку целиком: новый коллектор WAALPC под нужный типоразмер плюс распределители WAALPC 4V100 или 4V200. Это сохраняет трубки и фитинги линии и снимает риск негерметичности на стыке разных уплотнительных стандартов.

Электрические параметры и катушка управления

Электромагнит пилотного клапана — расходная часть распределителя. Со временем катушка перегорает, золотник заклинивает в одном положении, цикл линии останавливается. При подборе аналога импортного узла важно сверить три параметра катушки.

Напряжение и потребляемая мощность

Стандартные исполнения серий CPE/VUVG и WAALPC 4V — 24 В DC, реже 12 В DC, 220 В AC 50 Гц. Потребляемая мощность 1,8–4,5 Вт. Если в ПЛК предусмотрен запас по выходному току — токовая нагрузка катушки WAALPC уложится в типовое значение. Разница в потреблении между импортной серией и совместимым аналогом обычно не превышает 0,5 Вт.

Разъём DIN 43650

Подключение электромагнита идёт через стандартный разъём DIN 43650 — кабельный наконечник со встроенным винтовым креплением и сальником. Размер DIN 43650 форма A (18 мм) — для крупных распределителей size 2/3 и силовых катушек 220 В AC. Форма B (11 мм) — для компактных size 1 и катушек 24 В DC. Форма C (8 мм) — для миниатюрных серий. Размер разъёма должен совпасть, иначе кабель не сядет на новый распределитель.

Защита катушки от ЭДС самоиндукции

В момент отключения катушки 24 В DC возникает обратная ЭДС до 200–400 В, которая выжигает контакты ПЛК и цифровых реле. Для защиты в распределителе ставится диодный супрессор или варистор внутри разъёма. У импортных и совместимых распределителей разъёмы со встроенной защитой — стандартное исполнение. Если разъём идёт «голый» — на этапе монтажа обязательно поставьте супрессор или RC-цепочку параллельно катушке.

Подбор аналога CPE/VUVG по списку артикулов

Совпадение габарита и резьбы — только первый уровень сверки. Артикул импортного распределителя кодирует ещё несколько параметров: схему (5/2 / 5/3), тип возврата (пружинный / пневматический / бистабильный), напряжение катушки, тип разъёма, наличие ручного дублёра. Все эти параметры должны совпасть в аналоге, иначе после подбора аналога логика управления отработает с задержкой или с ошибкой.

Распространённая ситуация: на линии стоит сборка из 6 распределителей на коллекторе Festo VTUG, типоразмер 18 мм. По журналу — пять штук работают исправно, шестой заклинило. Снабженец делает запрос «нужен аналог импортного распределителя». В ответ предлагают серию WAALPC 4V200 — формально подходит по габариту и расходу. После монтажа выясняется, что у заменённого узла была схема 5/3 с центральным выхлопом, а в поставке пришла стандартная 5/2 моностабильная. Результат — поршень линии не удерживается в среднем положении. Для этой схемы нужен не 4V210, а 4V320-08-DC24V (5/3, центральный выхлоп, G1/4, 10 860 ₸).

Чтобы исключить такие случаи при подборе аналога 10–100 позиций — присылайте артикулы оригинала или фото шильдиков. Инженер вернёт таблицу: где аналог с оговорками закрывает 100% параметров, где нужен переходник или новый коллектор WAALPC, по каким позициям нужно уточнение схемы и напряжения. Это и есть инженерный консалтинг по подбору аналога импортной пневматики — техническое решение, а не отправка коробки.

Расход воздуха и подбор по типоразмеру цилиндра

Расход воздуха через распределитель характеризуется коэффициентом Kv (м³/ч) или Cv (галлонов/мин). Для компактных распределителей значения приведены в каталоге производителя при перепаде давления 1 бар. Распределитель должен «пропускать» больше расхода, чем нужно цилиндру — иначе скорость поршня просядет.

4V100 — эффективное сечение S = 10,2 мм² (Kv ≈ 0,52 м³/ч, ≈ 560 нл/мин по пересчёту из S) — подходит для цилиндров до Ø50 мм при скоростях до 0,5 м/с (на Ø50 запас по расходу ≈ 1,4), совместимый аналог CPE 10/14 и VUVG 10/14; конкретный артикул для порта G1/8 — 4V210-06-DC24V (4 920 ₸). 4V200 — S = 17,0 мм² (Kv ≈ 0,87 м³/ч, ≈ 930 нл/мин по пересчёту из S) — для цилиндров Ø63 мм при скоростях до 0,5 м/с (запас ≈ 1,4) и Ø50 мм до 0,8 м/с; для Ø80 мм и больше — 4V300 и 4V400 (S = 28,0 и 48,0 мм²), совместимый аналог CPE 18/24 и VUVG 18. Если в системе одновременно работают несколько цилиндров от общего коллектора — суммируйте расход и сверяйтесь с пропускной способностью входного фильтра-регулятора. Подробнее про расчёт пропускной способности — в материале расчёт Kv/Cv пневмораспределителя.

Сборка на коллектор: где ставится переходник и где меняется вся плита

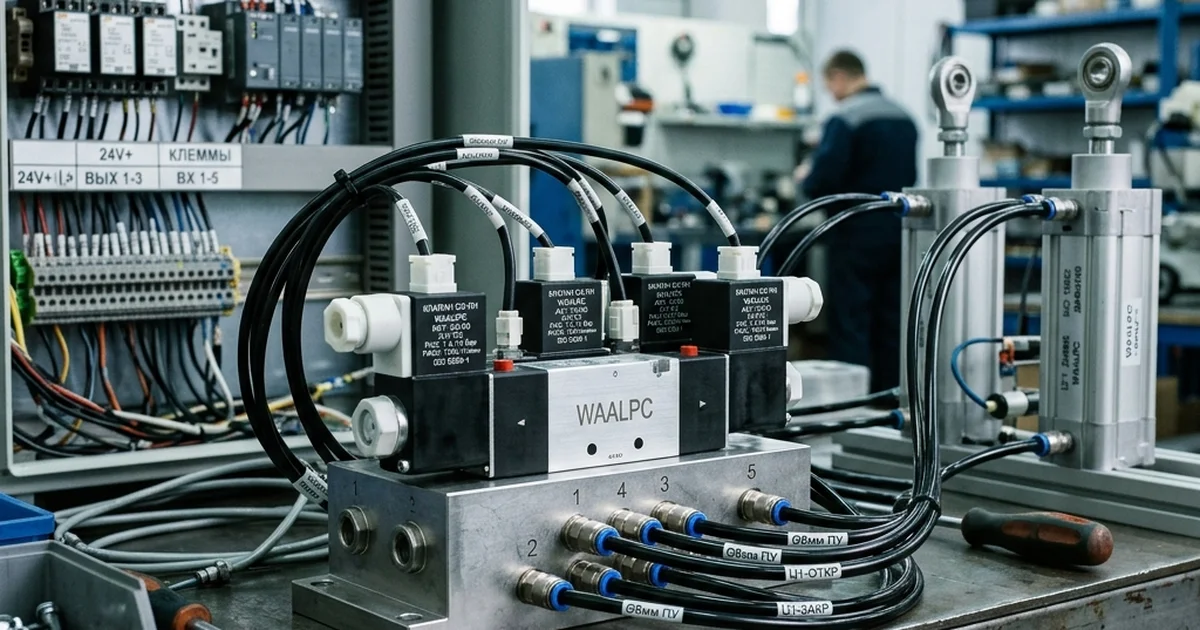

Главная экономия от сборки распределителей на едином коллекторе — один подвод воздуха, один общий выхлоп с глушителями, индивидуальные выходы к цилиндрам. У Festo это коллекторы CPE и VTUG, у WAALPC — коллекторы 4V100M / 4V200M / 4V300M. Между ними геометрической совместимости нет: монтажные размеры и уплотнения у каждой серии свои.

Если стоит задача обновить только электромагниты, а сам коллектор Festo остаётся — корректнее заменить узел через переходную плиту или поставить временно по одному распределителю, а коллектор заложить в следующий ремонт. Если коллектор тоже изношен (обычно после 6–8 лет на пыльной линии) — берётся новый коллектор WAALPC под нужный типоразмер, и распределители 4V ставятся на него. Тогда трубки и фитинги к цилиндрам сохраняются по своим резьбам, переделке подлежит только сама плита.

Связанные материалы

• Пневмораспределитель 5/2: схема подключения и принцип работы
• Диагностика отказа электромагнитного клапана: 7 типовых причин
• Расчёт Kv/Cv пневмораспределителя для нужной скорости поршня
• Защита катушки 24 В DC пневмоклапана от ЭДС самоиндукции
• Расшифровка артикулов: DSBC, DSNU, 4V210 — что означают суффиксы
• Каталог пневмораспределителей WAALPC — серия 4V

Часто задаваемые вопросы

Подпадают ли серии Festo CPE и VUVG под ISO 5599-1

Нет. Festo CPE и VUVG исполнены на собственной присоединительной плите Festo, размеры и положение портов отличаются от ISO 5599-1. Сам стандарт ISO 5599-1 у Festo реализован в других сериях — VSVA, MFH-5, JMFH-5, MN1H. Поэтому переход с CPE/VUVG на любую другую серию идёт по габаритам и расходу, а не «по стандарту».

Совместим ли WAALPC 4V с коллектором Festo CPE или VTUG напрямую

Нет, монтажные размеры коллекторов Festo и WAALPC не совпадают. При поштучной замене ставится переходная плита, при подборе аналога всей сборки — новый коллектор WAALPC 4V100M / 4V200M под нужный типоразмер. Трубки и фитинги к цилиндрам при этом сохраняются по своим резьбам G1/8 / G1/4.

Можно ли заменить 5/3 распределитель на 5/2 при поломке

Нет, без переделки логики ПЛК. Схема 5/3 удерживает поршень цилиндра в среднем положении при обесточенной катушке, схема 5/2 — переключает в одно из крайних положений. На вертикальных линиях и на манипуляторах замена 5/3 на 5/2 приведёт к самопроизвольному движению нагрузки. Если в оригинале стояла 5/3 — берите 5/3.

Как подобрать 4V100 или 4V200 для нужного цилиндра

По расходу воздуха. Запас 1,2–1,3 к расходу цилиндра, потери в тракте не учтены. Цилиндры до Ø50 мм со скоростью до 0,5 м/с — 4V100 (S = 10,2 мм², Kv ≈ 0,52 м³/ч, ≈ 560 нл/мин по пересчёту из S). Цилиндры Ø63 мм до 0,5 м/с или Ø50 мм до 0,8 м/с — 4V200 (S = 17,0 мм², Kv ≈ 0,87 м³/ч, ≈ 930 нл/мин). Ø80 мм при 0,5 м/с — 4V300 (S = 28,0 мм²); Ø100 мм при 0,5 м/с — 4V400 (S = 48,0 мм²). Если в системе несколько цилиндров от общего коллектора — суммируйте расход и берите запас 20–30%.

Что делать, если в списке аналога неполные артикулы или фото шильдиков

Это типовая ситуация при подборе аналога 30–100 позиций распределителей. Часть оригиналов из списка клиента — без полного артикула, по шильдику или фото. Инженерный консалтинг возвращает таблицу с пометкой по каждой строке: где аналог с оговорками закрывает 100% параметров, где нужен переходник или новый коллектор WAALPC, по каким позициям нужно уточнение схемы (5/2 или 5/3), напряжения катушки и типа разъёма. Срок подбора — 1 рабочий день для типового списка.

Итог: правило выбора при подборе аналога CPE/VUVG

Совпасть должны четыре параметра: габарит модуля (4V100 для CPE 10/14 и VUVG 10/14, 4V200 для CPE 18/24 и VUVG 18), схема (5/2 моно / бистабильная / 5/3 центр C-O-E), напряжение катушки (24 В DC / 220 В AC) и тип разъёма DIN 43650 (форма A / B / C). Если все четыре сходятся — это совместимый аналог. Если расходится один параметр — аналог с оговорками или с переходником. Если расходится два и более — переделка логики или другая серия.

Подобрать аналог с оговорками WAALPC серии 4V под конкретный список импортных позиций можно в каталоге пневмораспределителей CORNETA. Если у вас на руках список из 10–100 позиций CPE / VUVG или сборные коллекторы Festo — пришлите его, и в ответ получите таблицу по 3 категориям: точное соответствие, аналог с оговорками (в том числе с переходником или новым коллектором), не наш профиль. Срок подбора — 1 рабочий день для типового списка. Это и есть инженерный консалтинг по подбору аналога импортной пневматики.

Какой запас по расходу нужно закладывать при подборе распределителя под цилиндр

Норматив — расход через распределитель (по Kv, формула выше) должен превышать расчётный расход цилиндра в 1,2–1,3 раза. Если запас меньше 1,2 — поршень будет двигаться медленнее заявленной скорости, при пуске возможны рывки. Запас выше 1,5 — оправдан только при резких циклических нагрузках или если в системе работают несколько цилиндров от общего распределителя.

Что такое Kv и Cv распределителя и как их пересчитать

Kv — пропускная способность в м³/ч при перепаде давления 1 бар, метрический стандарт. Cv — пропускная способность в галлонах в минуту при перепаде 1 psi, англо-американский стандарт. Пересчёт: Kv ≈ 0,865 × Cv, или Cv ≈ 1,156 × Kv. Для 4V210-08 эффективное сечение S = 17,0 мм² (мануал WAALPC 2025) даёт по пересчёту Cv ≈ 1,00 (Cv = S / 17) и Kv ≈ 0,865 м³/ч. В мануале WAALPC указано сечение S, Kv и Cv получают пересчётом; в каталогах SMC и AirTAC — обычно Cv.

Влияет ли длина трубки от распределителя до цилиндра на скорость поршня

Да, и сильно. Каждый метр трубки PU 6 мм добавляет ~0,1–0,15 бар потерь на типовом расходе 60 л/мин. Если трубка длиннее 3 м или диаметр меньше 6 мм — реальный перепад на распределителе будет меньше расчётного, и Q просядет. Для линий с длинными подводами берите распределитель типоразмером выше или используйте трубку PU 8 мм.
