Морозостойкость пневматических трубок: при какой температуре PU дубеет, PA трескается

Краткий ответ: по листу завода рабочая температура наших пневмотрубок такая: PU — от −20 до +40 °C, PA11 — от −30 до +120 °C, PE — от 0 до +35 °C. Для зимней уличной магистрали годится PA11 при температуре не ниже −30 °C, PU — не ниже −20 °C, PE на мороз не рассчитан. Если в месте прокладки холоднее, наши трубки для этого не предназначены: лист завода этот диапазон не подтверждает.

Подобрать и купить пневмотрубки в каталоге →

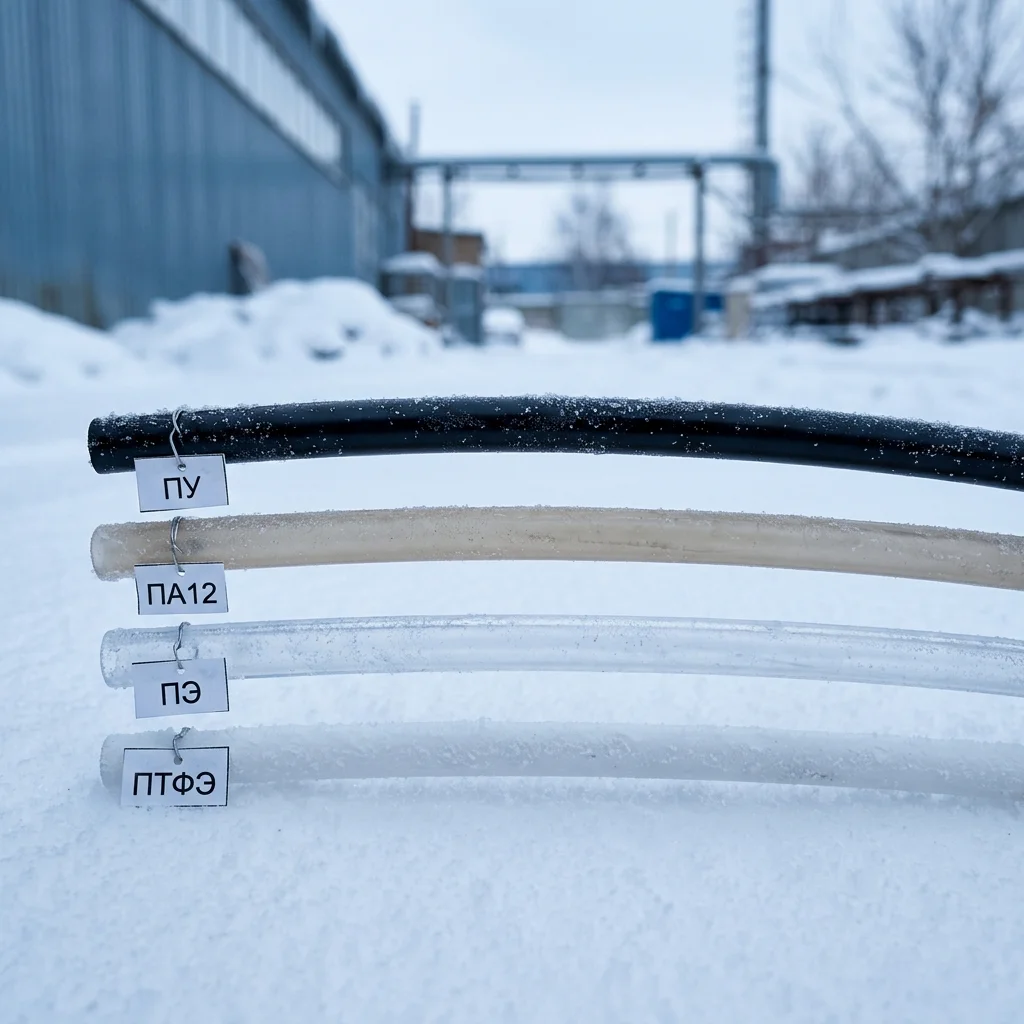

Какая минимальная температура у пневмотрубок PU, PA11 и PE?

Температура в таблице — рабочий диапазон материала, а не температура воздуха по прогнозу. Сверяйте её с самой низкой температурой в месте, где проложена трубка: на эстакаде, крыше или у стены без обогрева она равна температуре наружного воздуха.

Как выбрать трубку по минимальной температуре?

1. Определите самую низкую температуру в месте прокладки. Возьмите минимум за зиму для вашего города и не ориентируйтесь на средние значения.
2. Сравните с таблицей. Если минимум не ниже −20 °C, подойдёт PU; не ниже −30 °C — PA11; выше нуля круглый год — PE.
3. Проверьте верхнюю границу. Трубка PU рассчитана до +40 °C, PE — до +35 °C; рядом с нагретыми узлами берите PA11 (до +120 °C).
4. Подберите диаметр. Наружный диаметр должен совпадать с цангой фитинга; расход и внутренний диаметр проверьте в подборе диаметра трубки.

Почему полиэтилен PE не подходит для зимней магистрали?

Нижняя граница PE по листу — 0 °C. При отрицательной температуре трубка выходит за допустимый диапазон, поэтому для наружной трассы в холодное время года её не берут. PE подходит для помещений и линий, где температура остаётся выше нуля. Сравнение трёх материалов — в статье про трубки PU, PA и PE.

Чем PA11 отличается от PU для холодных линий?

По листу завода PU мягче и гибче, а PA11 жёстче, но выдерживает и более сильный холод (до −30 °C против −20 °C у PU), и высокую температуру (до +120 °C против +40 °C). Для линии, которая зимой остаётся на улице, запас по холоду у PA11 больше. Что именно подходит для какой пневмолинии по нагрузке и давлению, лист не указывает, поэтому давление и радиус изгиба сверяйте с условиями монтажа и при необходимости спрашивайте инженера.

Что делать, если на трассе холоднее −30 °C?

Наши трубки PU, PA11 и PE рассчитаны на диапазоны из таблицы выше. Если минимальная температура в месте прокладки ниже −30 °C, самый простой способ — вынести магистраль в отапливаемое или укрытое от ветра место либо приблизить трассу к тёплому помещению. Опишите условия инженеру CORNETA.KZ: он подскажет решение по вашей схеме и не назовёт трубку, которую мы не можем подтвердить листом завода.

Какой совместимый аналог Festo PUN и PAN подходит по размеру?

Совместимый аналог трубки подбирают по двум размерам сразу: наружному диаметру (он определяет посадку в цангу) и внутреннему (от него зависит расход). Ниже шесть пар, в которых по листам Festo и по нашему листу совпадают оба размера. Температурный диапазон в них — наш, по листу завода: у PU −20…+40 °C, у PA11 −30…+120 °C.

листайте таблицу вбок →

Если нужного размера в таблице нет, пришлите полный код трубки: для остальных размеров (например, Festo PUN-10X1.5 — 10 × 7 мм, PUN-16X2.5 — 16 × 11 мм) внутренний диаметр у Festo и у нас отличается, а для PAN-4X0.75 пара не подтверждена, поэтому соответствия мы не называем. Подбор фитингов под трубку — в разделе пневматических фитингов, цанговые угловые — серия PL.

Как монтировать трубку на холоде?

• Режьте перпендикулярно. Срез должен быть ровным, без заусенцев, иначе цанга не зажмёт трубку.
• Вставляйте до упора. Трубку вводят в цанговый фитинг до упора и проверяют лёгким подёргиванием. Прямой цанговый фитинг PC с резьбой — от 240 ₸.

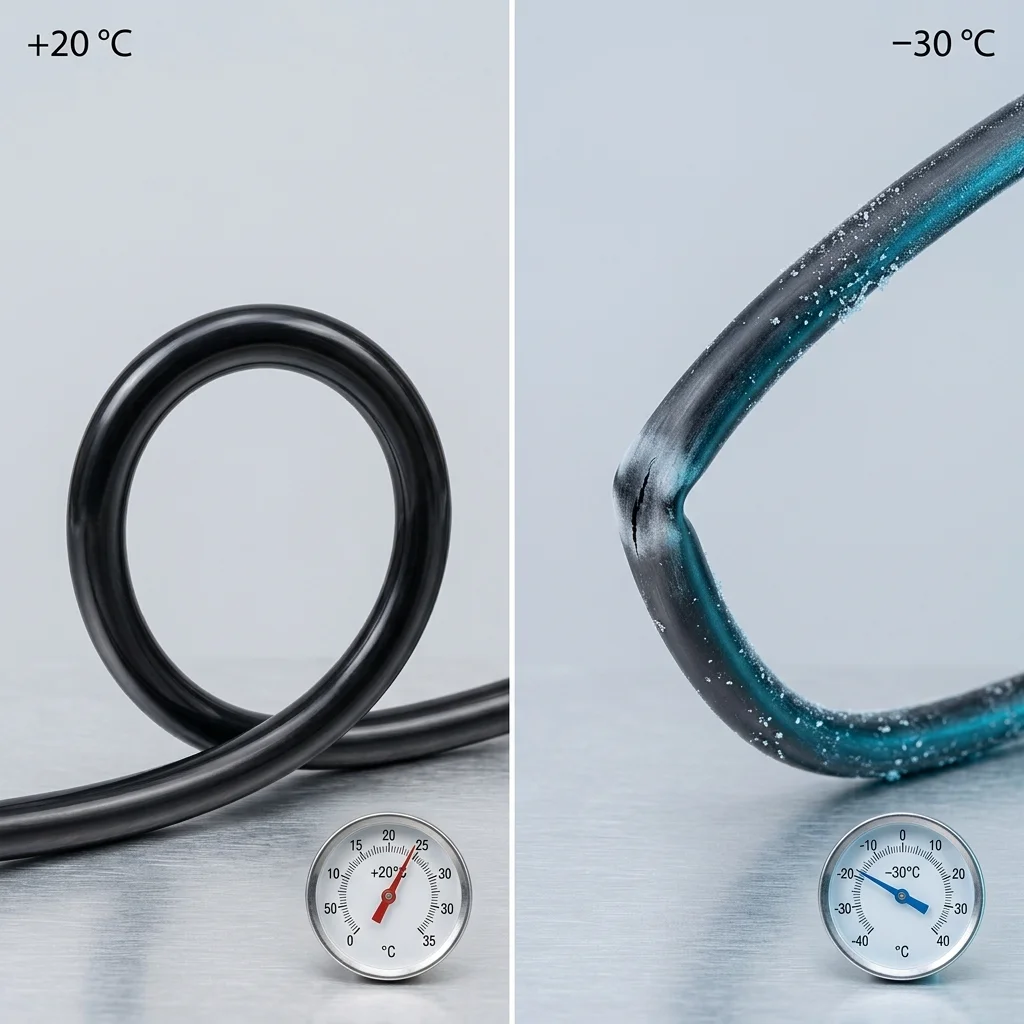

• Не гните резко. Холодная трубка жёстче тёплой, поэтому не сгибайте её в узкую петлю и не стягивайте хомутами до вмятин.
• Монтируйте при рабочей температуре. Не работайте с трубкой при температуре ниже нижней границы её диапазона.

Какие типичные ошибки бывают при выборе трубки для улицы?

• Берут PE для наружной трассы. Нижняя граница PE — 0 °C, зимой он вне диапазона.
• Смотрят на среднюю температуру, а не на минимум. Трубка должна работать при самой низкой температуре зимой.
• Сверяют только наружный диаметр. При другой толщине стенки внутренний диаметр отличается, и расход меняется.
• Ищут трубку для −40 °C среди PU и PA11. Лист завода такого диапазона не подтверждает.

Подобрать по теме

Какие материалы пригодятся ещё?

• Сравнение трубок PU, PA и PE
• Пневматические трубки PU в каталоге
• Пневматика зимой: эксплуатация на улице
• Подбор совместимого аналога импортной пневматики

Какие разделы и серии подходят к теме?

Разделы каталога и страницы серий по теме статьи: Пневмотрубки и пневмошланги, Трубка пневматическая APE.

Какие вопросы чаще всего задают про морозостойкость трубок?

Какая трубка подойдёт для улицы зимой?

Для зимней улицы по листу завода годится PA11 при температуре не ниже −30 °C и PU при температуре не ниже −20 °C. Сравните эти значения с самой низкой зимней температурой в месте прокладки. Если минимум ниже, наши трубки для такой трассы не подходят, и лучше обсудить схему с инженером.

До какой температуры работает PU трубка?

Рабочий диапазон PU по листу завода — от −20 до +40 °C. Ниже −20 °C и выше +40 °C трубка не рассчитана. Для помещений, где температура выше нуля и не поднимается выше +40 °C, PU остаётся удобным вариантом благодаря мягкости и гибкости.

Можно ли использовать PE трубку на морозе?

Нет. Рабочий диапазон PE по листу завода — от 0 до +35 °C, то есть при отрицательной температуре трубка выходит за допустимые пределы. Для наружных линий зимой выбирайте PA11 или PU в пределах их температуры.

Чем PA11 лучше PU по температуре?

PA11 работает в диапазоне −30…+120 °C, а PU — в диапазоне −20…+40 °C. Значит, PA11 выдерживает и более сильный холод, и нагрев рядом с горячими узлами. PU мягче и гибче, поэтому её берут там, где температура остаётся в диапазоне PU.

Как подобрать совместимый аналог трубки Festo?

Совместимый аналог подбирают по наружному и внутреннему диаметру, а температурный диапазон берут по листу нашей трубки. Проверьте пару в таблице выше или пришлите полный код трубки Festo: подтверждённое соответствие назовём только при совпадении обоих размеров.
