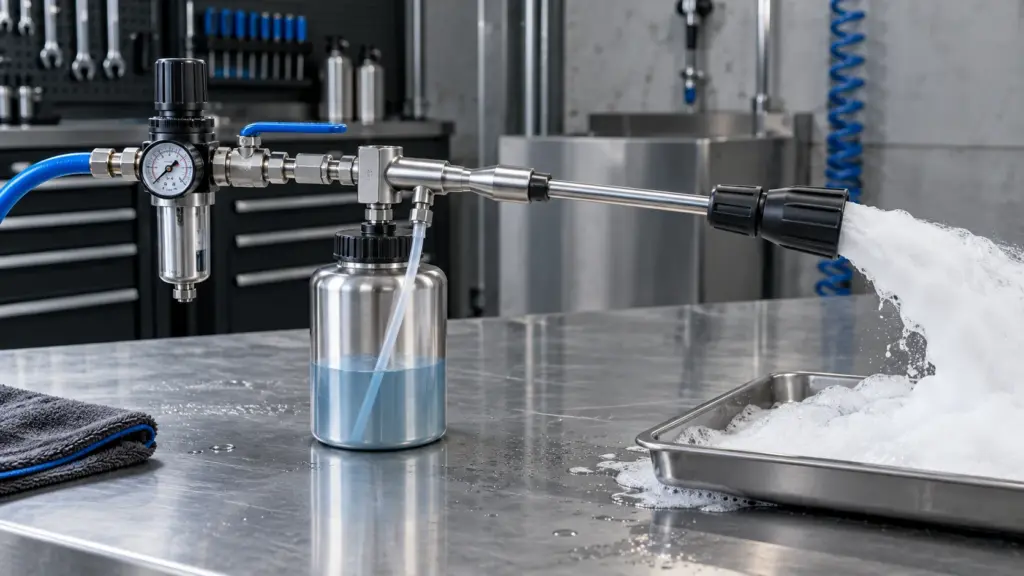

Пеногенератор для мойки своими руками: расчёт эжектора и расход воздуха

Узел пеногенератора Что ставят Подготовка воздуха фильтр-регулятор AFR2000 (без него грязь и влага забивают горловину) Отсечка ручной кран BTC06, под трубку 10 мм — BTC10 Магистраль полиуретановая трубка PU0640 (6×4 мм) — для горловины до 1,5 мм; для 2–3 мм — PU1065 (10×6,5 мм); быстроразъём J-PM20 и J-SF20 Эжектор форсунка с горловиной по расчёту; вакуумный ZH07B-06-06 — только образец профиля, пену он не выдаёт Расход через горловину Qn ≈ 6,9 × d² × p₁ (нл/мин; d — мм, p₁ — бар абс.)

Порядок сборки: компрессор → фильтр-регулятор → кран → трубка → быстроразъём → эжектор с ёмкостью раствора.

Как сделать пеногенератор для мойки своими руками — из чего собрать?

Пеногенератор — это эжектор на сжатом воздухе: воздух разгоняется в узкой горловине, там падает давление, и через боковой канал подсасывается раствор шампуня. Своими руками собирают воздушную часть из стандартных деталей, а горловину и форсунку выбирают по расчёту ниже. Что понадобится по каталогу:

• фильтр-регулятор AFR2000 — задаёт и держит рабочее давление, цена 5 040 ₸;
• ручной кран BTC06 — быстро перекрывает линию, цена 1 080 ₸; под трубку 10 мм — BTC10, цена 1 260 ₸;
• полиуретановая трубка PU0640 (6×4 мм) — магистраль до рукоятки при горловине до 1,5 мм, цена 250 ₸/м; при горловине 2–3 мм — PU1065 (10×6,5 мм), цена 650 ₸/м;
• быстроразъём — штекер J-PM20 (360 ₸) и розетка J-SF20 (2 580 ₸);
• вакуумный эжектор ZH07B-06-06 — образец профиля сужения-расширения (сопло Ø0,7 мм, около 27 л/мин при 0,45 МПа по листу SMC; горловину пеногенератора на 300 нл/мин делают отдельно) — цена 4 620 ₸.

Порядок сборки: компрессор → фильтр-регулятор → кран → трубка → быстроразъём → эжектор с ёмкостью раствора. Перед эжектором обязателен фильтр-регулятор: без него грязь и влага забивают горловину. Компрессор и готовый пеногенератор с подключением к компрессору в этот состав не входят.

Пеногенератор для автомойки — не отдельный сложный прибор, а инжекционный эжектор на сжатом воздухе: поток воздуха разгоняется в сужении сопла (горловине Вентури), а за срезом сопла, в камере смешения, струя создаёт разрежение — туда через боковой канал подсасывается раствор автошампуня. Воздушная часть узла — компрессор, фильтр-регулятор, кран, быстроразъёмы и шланг — с готовой или самодельной форсункой собирается из стандартных позиций (состав и цены — в таблице ниже), без учёта компрессора.

Падение давления в сужении качественно описывает закон Бернулли: p₁ + ½ρv₁² = p₂ + ½ρv₂² — чем выше скорость v₂, тем ниже давление p₂ (при звуковой скорости формула лишь приближённая). Разрежение возникает не в самой горловине, а за срезом сопла. Расход воздуха через горловину диаметром d при абсолютном давлении p₁ считается по формуле Qn ≈ 6,9 × d² × p₁ (нл/мин, d в мм, p₁ в барах абс.) — для горловины 2,5 мм при 6 бар избыточного (7 бар абс.) это 302 нл/мин, 18,1 м³/ч.

Пеногенератор из опрыскивателя — что учесть?

Самый частый самодельный вариант — бак садового опрыскивателя, в который заливают раствор и подают воздух от компрессора; на выходе ставят трубку с пенообразующей вставкой — плотно свёрнутой сеткой или металлической мочалкой из нержавеющей стали. Пена получается так же, как в эжекторе: на сетке смесь воздуха и раствора дробится на пузырьки. Разница — в том, что бак работает как сосуд под давлением, и это главный риск:

• Давление — не выше паспорта бака. Садовые опрыскиватели рассчитаны на единицы бар — допустимое значение указано на корпусе или в паспорте; подавать в такой бак полное давление компрессора 6–8 бар нельзя.
• На входе — регулятор и предохранительный клапан. Фильтр-регулятор (например, AFR2000) выставляют ниже допустимого давления бака, а предохранительный клапан на баке сбрасывает избыток, если регулятор откажет.
• Огнетушитель и газовый баллон не используют. Закачной огнетушитель держит давление, но заряжают и проверяют его только на станции обслуживания; у бывшего в работе корпуса неизвестно состояние, внутри остаются следы порошка и коррозия, а прочность сварных швов дома не проверить. Нужна ёмкость под давление — берите сосуд с паспортом, порядок и требования — в статье ресивер сжатого воздуха (ТР ТС 032/2013) и в разборе ресивер из газового баллона.

Эжекторная схема ниже этих рисков не несёт: раствор стоит в ёмкости без давления, сообщённой с атмосферой, а под давлением только воздушная линия.

Как работает пеногенератор?

Пеногенератор для мойки — это эжектор Вентури: сжатый воздух проходит через сужающийся канал, в самой узкой точке (горловине) его скорость растёт до звуковой, и за срезом сопла, в камере смешения, струя создаёт разрежение. Через боковой канал в эту зону разрежения подсасывается раствор автошампуня, а дальше по каналу — на сетке-турбулизаторе — смесь дробится на мелкие пузырьки и превращается в пену. Никакой электрики и движущихся частей: работает, пока есть сжатый воздух под давлением 5–8 бар.

Как работает эжекция — разрежение в горловине Вентури?

Тот же принцип, что в вакуумных эжекторах пневматики для захватов-присосок, только результат — не вакуумная линия, а всасывание жидкости. Подробный пошаговый разбор этого эффекта — в статье «Сопло Вентури: принцип работы», где на примере эжектора ZH показано, как поток создаёт разрежение без единой движущейся детали.

Применительно к пеногенератору цепочка такая:

• Сжатый воздух подаётся в конфузор — сужающийся канал сопла.
• По уравнению неразрывности (ρ·v·A = const) в узком сечении скорость воздуха резко растёт.
• По Бернулли рост скорости означает падение статического давления. При звуковом истечении в самой горловине давление около 0,53·p₁ — выше атмосферного; разрежение возникает за срезом сопла, в камере смешения, где струя увлекает окружающую среду.
• Боковой канал камеры смешения сообщается с ёмкостью раствора: разрежение подсасывает жидкость в воздушный поток.
• Смешанный поток воздух+раствор проходит камеру смешения с сеткой-турбулизатором и диффузор — на выходе уже пена, а не капли.

Ключевая инженерная деталь: подсос жидкости не требует глубокого вакуума — хватает разрежения в десятки миллибар (раздел «Давление воздуха против давления жидкости» ниже). Всё, что эжектор создаёт сверх этого минимума, идёт не на подъём раствора, а на его дробление и вспенивание.

От чего зависит качество пены?

Два фактора управляют плотностью и «живучестью» пены — то, как долго она держится на кузове, не стекая жидкой плёнкой.

1. Соотношение воздух/жидкость. При фиксированном расходе воздуха количество подсасываемого раствора задаёт дозирующее сужение на линии всасывания (игольчатый винт или калиброванное отверстие). Слишком широкий проход — жидкости больше, чем воздух способен раздробить и удержать в виде пузырьков, — получается жидкая эмульсия. Слишком узкий — пены мало, форсунка почти не смачивает поверхность. Рабочий диапазон подбирается регулировкой винта на конкретном комплекте, а не задаётся одной универсальной цифрой: он зависит от вязкости и концентрации конкретного шампуня.

2. Сетка-турбулизатор в камере смешения. Сразу после точки подсоса поток воздуха с каплями жидкости проходит через несколько слоёв мелкой сетки. Каждый слой создаёт локальную турбулентность и множит границу раздела фаз — крупные капли дробятся на мелкие пузырьки. Без сетки смесь остаётся крупнопузырчатой: такая пена быстро оседает и стекает с вертикальной поверхности. С сеткой пузырьки мельче и однороднее, раствор медленнее стекает из плёнок между ними, и пена держится на кузове заметно дольше.

Какой расход воздуха на пенообразование и как выбрать компрессор?

В горловине пеногенератора почти всегда критическое (звуковое) течение — отношение давления на выходе к входному p₂/p₁ (для примера ниже 1/7≈0,14) намного ниже критического отношения 0,528 для воздуха, скорость в горловине достигает скорости звука и дальше не растёт. Расход в этом режиме считается по инженерной формуле критического расхода через суживающееся сопло:

Qn ≈ 6,9 × d² × p₁

• Qn — расход воздуха, нормальные литры в минуту (нл/мин, 0 °C, DIN 1343)
• d — диаметр горловины сопла, мм
• p₁ — абсолютное давление на входе, бар (изб. давление + 1 атм)
• коэффициент 6,9 получен из уравнения расхода идеального газа через сопло (коэффициент расхода C_d≈0,8, воздух k=1,4, T≈20 °C)

Это оценка, а не паспортный расход: каталожные эжекторы SMC расходуют больше формулы — она занижает на 25–35 %. Компрессор выбирайте с запасом.

Пример расчёта для горловины 2,5 мм при рабочем давлении 6 бар избыточного (7 бар абс.):

• Площадь горловины: π/4 × 2,5² = 4,91 мм²
• Расход: 6,9 × 2,5² × 7 = 6,9 × 6,25 × 7 = 302 нл/мин
• В привычных единицах: 302 × 60 ÷ 1000 = 18,1 м³/ч

листайте таблицу вбок →

Если компрессор слабее расчётного расхода, давление на входе в эжектор проседает при непрерывной работе, расход и разрежение падают вместе с ним — пена мельчает и течёт медленнее. Ресивер (объём — по таблице выше) сглаживает пики, пока компрессор докачивает воздух в паузах между заездами машин.

Как соотносятся давление воздуха и давление жидкости?

Подъём раствора по трубке всасывания требует ничтожного перепада давления — считается как давление столба жидкости:

ΔP = ρ × g × h

Для ёмкости, подвешенной под пистолетом-рукояткой на высоте h = 0,2 м, при плотности раствора ρ≈1000 кг/м³: ΔP = 1000 × 9,81 × 0,2 = 1962 Па ≈ 0,020 бар — вот и весь перепад, который нужен только для подъёма жидкости.

Однопоточный эжектор с профилем сужения-расширения при заглушённом всасывании создаёт за соплом глубокое разрежение (у SMC ZH исполнения S — около −88 кПа по листу SMC, зависит от размера) — в 40 с лишним раз больше, чем требуется для подъёма раствора. В форсунке запас меньше: сетка и диффузор создают противодавление. Но вывод тот же: подъём жидкости обычно не является узким местом пеногенератора. Настоящая инженерная задача — не «продавить» разрежение, а ограничить, сколько именно жидкости подсасывается при этом избытке вакуума: за это отвечает дозирующее сужение на линии всасывания (см. раздел выше), а не давление воздуха само по себе.

Почему пена получается жидкой — какие пять причин?

1. Недостаточное давление на входе. Компрессор проседает под нагрузкой ниже 5 бар (слабый ресивер, длинная тонкая магистраль, параллельно работает другой инструмент) — расход падает по формуле выше, а разрежение вместе с ним, воздуха на дробление капель не хватает, получаются крупные капли вместо пузырьков.

2. Слишком широко открыт дозирующий винт всасывания. Жидкости подсасывается больше, чем данный расход воздуха способен вспенить — избыток раствора не успевает пройти через сетку в виде пузырьков и стекает жидкой плёнкой прямо на выходе.

3. Нет сетки-турбулизатора в камере смешения (или она забита). Без нескольких слоёв мелкой сетки смесь остаётся крупнопузырчатой независимо от соотношения расходов — такая пена оседает за секунды.

4. Слишком длинная, узкая или пережатая трубка подачи раствора. Потери на трение складываются с подъёмом раствора (около 20 мбар на 0,2 м) и съедают запас разрежения, подсос идёт рывками, пена выходит неоднородной — то гуще, то жиже в одном заезде.

5. Неверная концентрация или тип автошампуня. Раствор слишком слабый либо использован обычный шампунь без пенообразующих поверхностно-активных веществ — идеально настроенная пневматика не создаст устойчивую пену без правильной химии.

Как выглядят схемы — разрез горловины, пневмосхема, компоновка?

Как выглядит спецификация с артикулами и ценами?

Воздушная часть узла — то, что реально есть в каталоге и с чего собирается магистраль до форсунки. Трубка и кран зависят от горловины: потери на 5 м PU0640 при 6 бар — около 0,5 бар при 1,5 мм, но около 2 бар при 2,5 мм, и расход падает примерно до 210 нл/мин; на PU1065 при 2,5 мм — около 0,3 бар (оценка по формуле Дарси без учёта фитингов):

листайте таблицу вбок →

Чего в этом составе нет — и почему: компрессора (у вас на мойке уже есть своя магистраль, а если нет — выбор по таблице расхода выше, это отдельный товар не из нашего профиля); готовой форсунки с сеткой-турбулизатором и ёмкостью для раствора — либо готовый пеногенератор с подключением к компрессору (обычная пенная насадка рассчитана на мойку высокого давления, а не на воздух), либо самодельная по расчёту горловины из раздела выше; химии-автошампуня.

Какие типичные ошибки бывают при сборке?

1. Забыли фильтр-регулятор перед эжектором. Грязь и влага из магистрали забивают узкую (1,5–3 мм) горловину — эжектор перестаёт создавать стабильное разрежение.

2. Магистраль тоньше и длиннее, чем нужно. Считайте по внутреннему диаметру: у PU0640 канал 4 мм, и при горловине 2,5 мм на 5 м теряется около 2 бар, а на 10 м — около 3 бар. Реальный расход оказывается намного ниже расчётного из таблицы.

3. Кран поставили после эжектора, а не перед ним. При перекрытии после эжектора магистраль до крана остаётся под полным давлением — отсоединение шланга без сброса даёт резкий хлопок и выброс воздуха.

4. Быстроразъём меньшего условного прохода, чем нужно по расходу. При 300+ нл/мин узкий разъём сам становится дросселем — давление падает именно на нём, а не долетает до горловины эжектора.

5. Корпус форсунки не рассчитан на щелочной раствор автошампуня. Голый алюминиевый эжектор без защиты от химии, оставленный в постоянном контакте с раствором, — коррозия корпуса и заклинивание дозирующей иглы.

Какие вопросы чаще всего задают про пеногенератор?

Можно ли сделать пеногенератор без покупной форсунки?

Да. Горловину Вентури можно выточить самостоятельно из латунного прутка по диаметру из таблицы расхода, а камеру смешения с сеткой собрать из отрезка трубки и нескольких слоёв мелкой металлической сетки. Наш вакуумный эжектор ZH — готовый образец такого профиля канала для проверки разрежения и подсоса на воде перед изготовлением.

Какой компрессор нужен для пеногенератора?

Зависит от диаметра горловины форсунки: для 1,5–2 мм хватает бытового поршневого компрессора, для 2,5–3 мм — профессионального с ресивером от 100–150 л, чтобы давление не проседало при непрерывной работе (см. таблицу расхода выше).

Какое давление воздуха нужно для пеногенератора?

Рабочий диапазон — 5–8 бар избыточного. Ниже 5 бар разрежение и расход через горловину падают настолько, что пенообразование становится нестабильным; выше 8 бар выигрыша в качестве пены уже нет, а нагрузка на фитинги и трубку растёт.

Чем пеногенератор отличается от обычного распылителя-триггера?

Распылитель-триггер механически дробит жидкость на капли под давлением самой жидкости — воздух не участвует. Пеногенератор использует эжекцию: воздух под давлением создаёт разрежение и сам смешивается с раствором, поэтому получается именно пена (пузырьки воздуха в плёнке раствора), а не мелкий туман капель.

Можно ли использовать вакуумный эжектор ZH напрямую в пеногенераторе?

Нет, пену он не выдаст: исполнение B в формате SMC — со встроенным глушителем (сверьте по паспорту), выхлоп не вывести на форсунку, а сопло 0,7 мм намного меньше расчётной горловины. Для проверки разрежения и подсоса на чистой воде он подойдёт, физика та же самая. Серия рассчитана на сухие вакуумные линии: для работы с щелочным раствором нужен готовый пеногенератор от компрессора или самодельный корпус из стойкого к химии материала.

Какой шампунь нужен для пеногенератора?

Специальный автошампунь с пенообразующими поверхностно-активными веществами (в описании обычно указано «для пенокомплекта» или «снежная пена»). Обычное моющее средство без нужного ПАВ не даст устойчивой пены даже при идеально настроенной пневматике — это причина №5 из раздела выше.

Почему пена в жаркую погоду оседает быстрее?

С ростом температуры падает вязкость раствора, жидкость быстрее стекает из плёнок между пузырьками и испаряется — плёнки истончаются и рвутся. Инженерно это не лечится настройкой воздуха — только концентрацией раствора или работой в тени.

Кто автор этого расчёта?

Статья написана командой CORNETA.KZ. Расчёт расхода воздуха выполнен по уравнению расхода сжимаемого газа через суживающееся сопло, подъём жидкости — по давлению столба жидкости; оба расчёта пересчитаны программно перед публикацией.
