Утечки сжатого воздуха: как найти, рассчитать потери в тенге и устранить навсегда

Компрессор работает — а воздуха не хватает. Знакомо? По международным оценкам (в частности, CAGI и Минэнерго США), 20–30% сжатого воздуха на типичном предприятии уходит через негерметичные фитинги, изношенные уплотнения и микротрещины в трубках. При тарифе 42 ₸/кВт·ч каждый кубометр потерянного воздуха стоит 7 ₸. Кажется мало — пока не посчитаешь за год.

Обновлено: 20.09.2026. Числа и формулы пересчитаны.

В этой статье: экономика потерь в тенге, шесть мест утечек с решениями, три метода поиска (от бесплатного до профессионального), пошаговый алгоритм устранения и программа профилактики.

1. Экономика потерь: сколько стоит одна утечка в тенге

1 м³ сжатого воздуха при давлении 6 бар обходится примерно в 7 ₸ (при тарифе 42 ₸/кВт·ч; это около 0,17 кВт·ч на 1 м³ — оценка для всей системы с запасом, у современных винтовых компрессоров удельный расход обычно ниже, и суммы ниже пропорционально). Расход через отверстие в таблице — для острой кромки при 6 бар (коэффициент расхода порядка 0,6); он растёт пропорционально площади отверстия, то есть квадрату диаметра. Рассчитаем потери по размерам утечки:

Размер утечки	Потеря воздуха	м³ в год	Потери в год (₸)	Что это значит
0,5 мм	10 л/мин	5 256 м³	36 600 ₸	Один неплотный стык
1,0 мм	40 л/мин	21 024 м³	146 400 ₸	Одна слышимая утечка
5% стыков цеха (500 соединений)	25 утечек × 10 л/мин	~131 400 м³	914 400 ₸	Пять процентов стыков цеха негерметичны

Разбивка по времени (1 утечка ∅0,5 мм)

Период	Расход воздуха	Стоимость потерь
В минуту	10 литров	—
В час	0,6 м³	4 ₸
В сутки	14,4 м³	100 ₸
В месяц	432 м³	3 006 ₸
В год	5 256 м³	36 600 ₸

⚠ Утечка 1 мм при 6 бар «сжигает» около 146 400 ₸/год. Если на заводе 20–50 таких утечек, потери составляют примерно 2 940 000–7 320 000 ₸/год (20 × 24 400 = 488 000; 50 × 24 400 = 1 220 000). Число утечек на конкретном заводе даёт только обследование.

👉 Качественные фитинги — первый шаг к герметичности →

2. ТОП-6 мест, где утечки возникают чаще всего

Узел	Причина утечки	Как обнаружить	Способ устранения
Цанговый фитинг	Трубка не вставлена до упора или вставлена под углом	Мыльный раствор на стыке	Передёрнуть трубку или заменить фитинг
Пневматическая трубка PU	Микротрещины при перегибе, старение	Мыльный раствор по длине	Отрезать повреждённый участок, вставить заново
БРС (быстроразъём)	Износ шариков и уплотнений	Мыло или ультразвук	Замена уплотнителя или всего БРС
Уплотнения цилиндра	Износ манжеты поршня	Прислушаться к глушителю при неподвижном цилиндре	Ремкомплект цилиндра
Резьбовые соединения (порты)	Недостаточная герметизация	Мыло на резьбовых портах	Анаэробный герметик вместо ФУМ-ленты
Распределитель	Износ золотника, грязь	Мыло на корпусе и портах	Промывка, замена уплотнений

✓ Правило №1: чаще всего утечки — в соединениях «фитинг + трубка» и на резьбах (единой достоверной статистики по долям нет — смотрите свой журнал аудита). Это самая дешёвая проблема для устранения: новый цанговый фитинг (например, PC08-02 — 300 ₸), переустановка трубки — 2 минуты.

3. Культура реза: главная причина утечек на фитингах

Большинство жалоб на «бракованные» фитинги — результат двух ошибок монтажа: неправильного подбора полиуретановой трубки или её нарезки «на глаз» обычным ножом.

Как работает цанговый фитинг

Цанговый фитинг удерживает трубку зубцами стопорного кольца, а за герметичность отвечает резиновое уплотнение (O-ring), обхватывающее трубку по внешнему диаметру. Главный враг — овал: использование пассатижей или ножа деформирует трубку, делая её овальной. Даже лучший фитинг не обожмёт такую форму герметично.

Почему угол 90° — закон

Если срез сделан под углом (80° вместо 90°), внутри фитинга происходят три процесса:

• ⚠ Неравномерный прижим: O-ring прилегает неплотно. С одной стороны кольцо пережато, с другой — едва касается поверхности.
• ⚠ Неполная посадка: край трубки упирается в дно только одной точкой, создавая клиновидный зазор. Визуально — трубка вставлена, но герметичности нет.
• ⚠ Эффект турбулентности: воздух, проходя через зазор, создаёт микрозавихрения, которые со временем «разбивают» посадочное место.

Ловушка монтажника: утечка не сразу

При монтаже новое мягкое уплотнение «амортизирует» кривизну — система кажется герметичной. Через 2 недели вибрации, скачки давления и температуры заставляют трубку сместиться → O-ring теряет контакт → начинается утечка. Поэтому на новых линиях обязателен повторный аудит через 2–4 недели.

✓ Проверка «на коленке»: возьмите два отрезка трубки, приложите торцами и покрутите. Просвет или люфт = бракованный рез. Такое соединение не будет герметичным. Профессиональный труборез (ориентир 1 800–9 000 ₸ — не наш товар) даёт перпендикулярный срез надёжнее, чем нож.

👉 Трубки PU и PA для надёжного монтажа →

4. Три метода поиска утечек

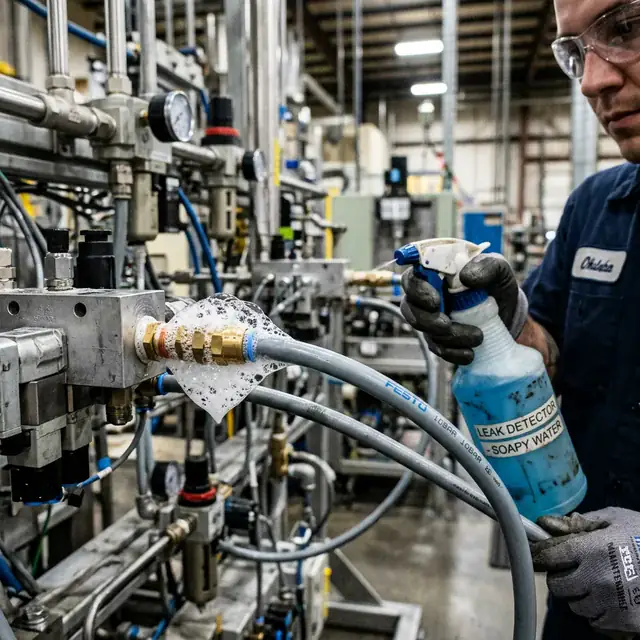

Метод 1: Тишина (нулевые затраты)

Зайдите в цех при остановленном производстве. Заполните систему воздухом (6 бар). Слушайте. Свист, шипение — источник утечки. Метод работает для утечек ≥1 мм. Плюсы: бесплатно. Минусы: нельзя найти мелкие утечки, нужна тишина.

Метод 2: Мыльный раствор (самый доступный)

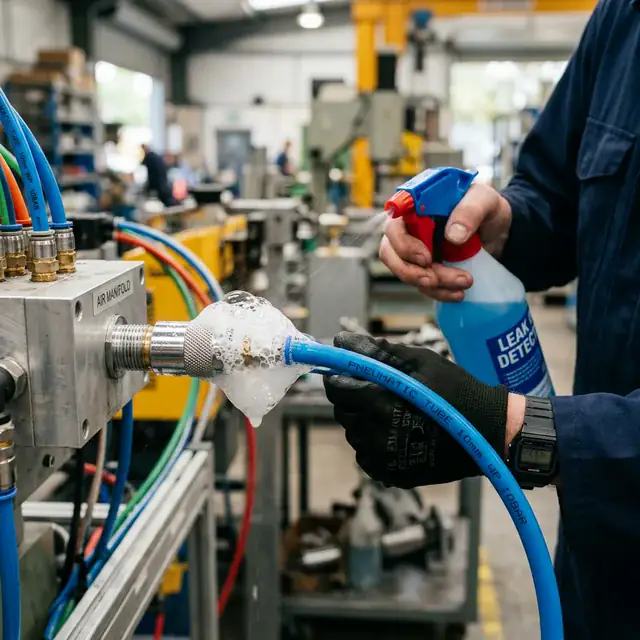

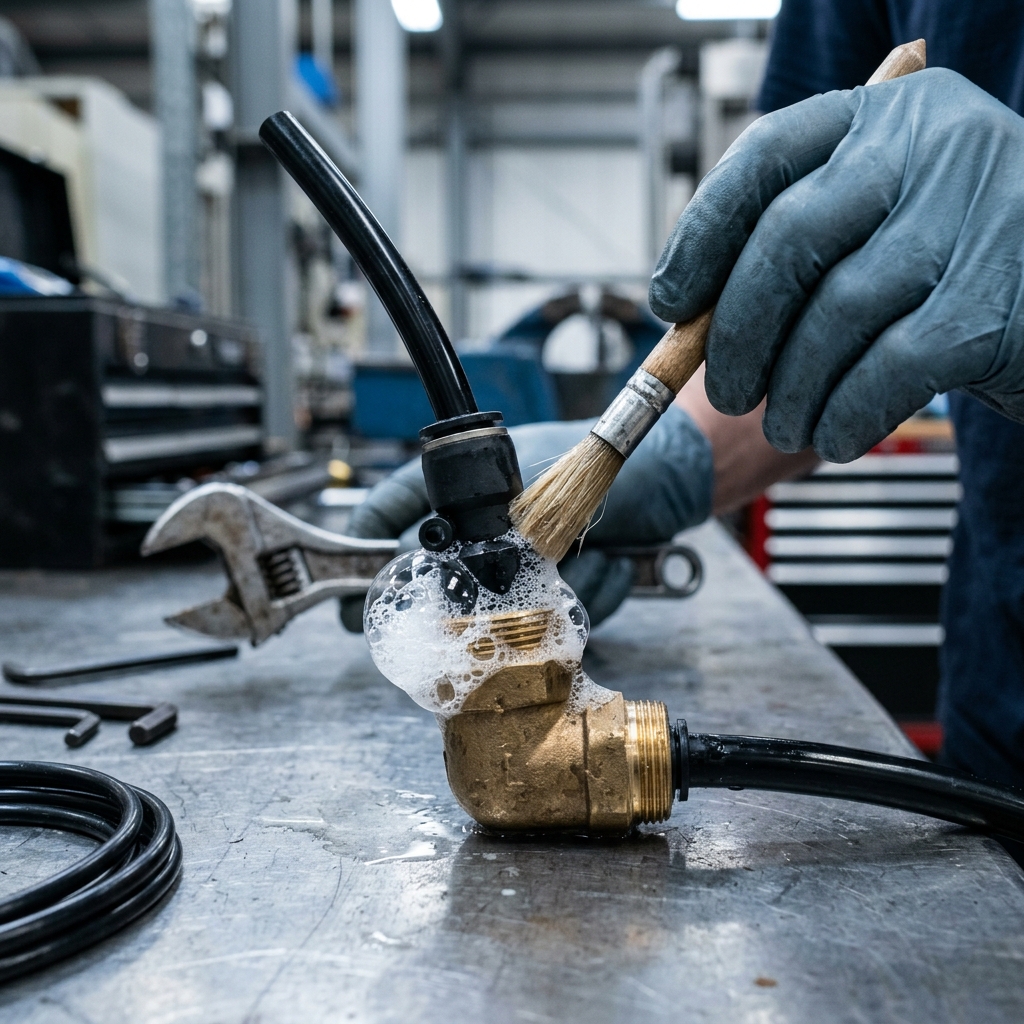

Распылитель с мыльным раствором на каждый стык, фитинг, порт. Пузырьки = утечка. Метод находит даже малые утечки, но только на тех соединениях, до которых можно дотянуться. Стоимость: 1 200–3 000 ₸ (спрей, ориентир). Время: 1–2 часа на линию из 50 соединений (ориентир). Это основной ручной метод проверки соединений после ремонта.

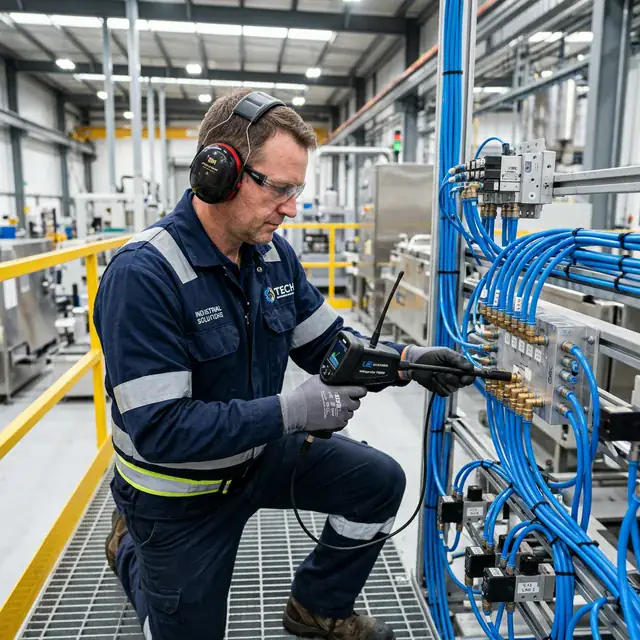

Метод 3: Ультразвуковой детектор (профессиональный)

Прибор улавливает ультразвуковые колебания от турбулентного потока воздуха через щель. Работает в шумном цехе, находит малые утечки (порядка десятых долей миллиметра) на расстоянии нескольких метров, у профессиональных приборов — до 10–15 м (зависит от модели, давления и шума). Стоимость прибора: 180 000–900 000 ₸ (ориентир). Окупаемость — 6–18 месяцев для предприятия, подходящего по критериям в разделе 9 (для небольшого цеха хватает мыла).

⚠ Рекомендация: начните с мыла. Если утечки находите регулярно (более 5 в месяц) — инвестируйте в ультразвуковой детектор.

5. Алгоритм устранения утечки: пошагово

1. Обнаружьте: мыльный раствор → пузырьки → отметьте маркером.
2. Выключите подачу воздуха на участке (или на всей линии, если нет секционных кранов).
3. Сбросьте давление: откройте выхлоп или дождитесь 0 бар на манометре.
4. Устраните причину:
   • Фитинг: передёрните трубку (вытяните, обрежьте труборезом, вставьте заново).
   • Резьба: разберите. На конической резьбе (R, NPT) между металлическими деталями — анаэробный герметик (Loctite 577) или аккуратно намотанная лента (2–3 витка, первый виток свободен). На цилиндрической резьбе G (ISO 228) уплотняет шайба или кольцо, а не резьба — замените уплотнение. Анаэробный герметик на пластиковых деталях не применяют — он может вызвать растрескивание.
   • Трубка: замените повреждённый участок.
   • Цилиндр: замените ремкомплект (или весь цилиндр).
5. Восстановите давление и проверьте мылом повторно.

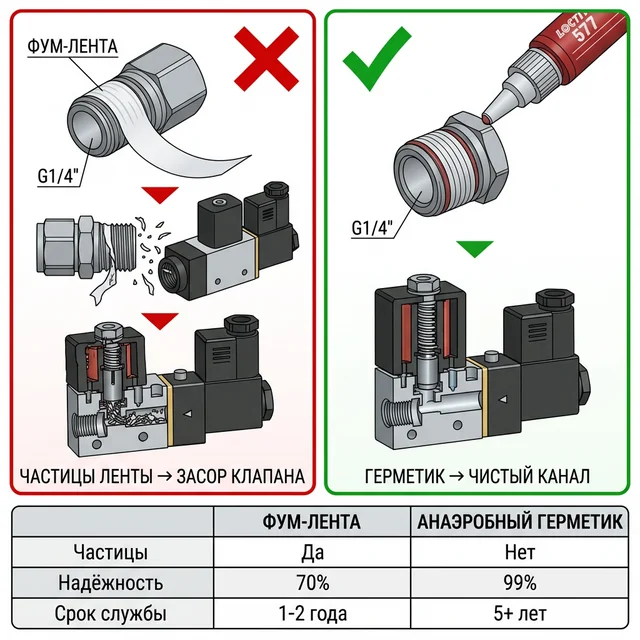

⚠ ФУМ-лента vs анаэробный герметик: у ленты есть риск — обрывки попадают в клапаны и могут заклинить пилотные каналы; при неаккуратной намотке лента также даёт утечку. Анаэробный герметик (например, Loctite 577) не даёт частиц, но подходит только для металлических конических резьб. Для цилиндрической резьбы G лента и герметик не нужны — замените шайбу или кольцо.

6. Профилактика утечек: программа из 4 шагов

Шаг	Действие	Периодичность	Эффект
1	Аудит мыльным раствором	1 раз в квартал	Находит доступные утечки до того, как они вырастут
2	Аккуратная герметизация резьб: анаэробный герметик на металлических конических, замена шайб на цилиндрических G	При каждом монтаже	Меньше утечек на резьбе и частиц в клапанах
3	Обучение монтажников	1 раз в год	Правильная вставка трубок в фитинги
4	Установка ФРЛ с автоматическим сливом	Один раз	Меньше конденсата в сети (осушение — отдельным осушителем)

✓ ROI программы (оценка на условном примере): внедрение (герметик + мыло + обучение) — 60 000–180 000 ₸, экономия в первый год при десятках устранённых утечек по 0,5–1 мм — порядка 600 000–3 000 000 ₸ (одна утечка 0,5 мм — 36 600 ₸/год, 1 мм — 146 400 ₸/год). Окупаемость — от одного до нескольких месяцев; точный срок зависит от числа найденных утечек.

👉 ФРЛ с автоматическим сливом конденсата →

7. Частые вопросы об утечках сжатого воздуха

Сколько стоит 1 м³ сжатого воздуха?

При тарифе 42 ₸/кВт·ч и давлении 6 бар — около 7 ₸. Это включает электроэнергию компрессора, но не ТО и амортизацию.

Как понять, что в системе есть утечки?

Главные признаки: компрессор часто включается в простое, давление падает быстрее обычного, слышно шипение при остановленном производстве.

Можно ли использовать ФУМ-ленту для пневматических резьб?

Нежелательно. Частицы ленты попадают в клапаны и заклинивают пилотные каналы. Используйте анаэробный герметик (Loctite 577).

Как часто нужно проводить аудит утечек?

Минимум раз в квартал. При интенсивном использовании (3 смены, вибрация) — ежемесячно.

Почему воздух выходит из глушителя при неподвижном цилиндре?

Чаще всего это износ манжеты поршня цилиндра: воздух проходит мимо поршня и выходит через глушитель противоположной камеры. Возможна и другая причина — износ золотника или уплотнений распределителя. Решение: проверить, что именно течёт, затем ремкомплект или замена узла.

Может ли утечка привести к остановке производства?

Да. При множественных утечках компрессор не успевает компенсировать потери, давление падает ниже рабочего, цилиндры не развивают нужное усилие — линия останавливается.

Скрытые утечки: невидимый враг производства

Не все утечки слышны. Микроутечки ∅0,3–0,35 мм (около 4–5 л/мин каждая; при 0,1 мм — меньше 0,5 л/мин) на резьбовых соединениях почти не слышны, но суммарно могут превышать потери от одной крупной дыры. На заводе с 500 пневмосоединениями при 3% негерметичных стыков (15 штук по 5 л/мин) суммарная потеря составляет 75 л/мин — это ≈750 ₸/сутки или ≈274 200 ₸/год. Единственный способ обнаружения — систематический обход с мыльным раствором или ультразвуковым детектором.

Влияние утечек на работу оборудования

Утечки = потеря давления = падение производительности. Если компрессор не успевает компенсировать потери, давление в магистрали может просесть, например, с 6,0 до 5,1 бар (в этом примере — на 15%). Расчётное усилие пневмоцилиндра ∅50 мм при 5,1 бар: около 1000 Н вместо 1178 Н при 6 бар (минус 15%, без учёта трения). На прессовых операциях это означает недожим, брак продукции. На автоматических линиях — срабатывание датчиков давления и остановку линии. Восстановление давления: компрессор работает с повышенной нагрузкой, увеличивается износ, сокращается интервал ТО.

Журнал аудита утечек

Ведите журнал аудита: дата → место → размер → способ устранения → дата повторной проверки. Электронная таблица или даже блокнот — лучше, чем отсутствие контроля. За год журнал покажет «проблемные зоны» завода: узлы, где утечки появляются снова и снова (плохие фитинги, изношенные цилиндры, некачественный монтаж конкретного участка). Это позволяет перейти от реактивного ремонта к превентивному — заменить проблемный узел целиком.

✓ Бенчмарк: ориентир для хорошо обслуживаемой системы — утечки порядка 5–10% от общего расхода воздуха; 20–30% — типично для необслуживаемых систем и даёт большой потенциал экономии. Жёсткой нормы в ISO 11011 нет: стандарт описывает порядок энергетического обследования систем сжатого воздуха.

Калькуляция потерь для вашего цеха

Формула: годовые потери = количество утечек × средний расход (л/мин) × 60 × 24 × 365 ÷ 1000 × 7 ₸. Утечка свистит круглосуточно, поэтому в расчёте — непрерывный режим, а не часы работы оборудования. Для типичного цеха с 20 утечками по 10 л/мин: 20 × 10 × 60 × 24 × 365 ÷ 1000 × 1,16 = 731 634 ₸/год. Значительную часть этой суммы можно вернуть системной работой с герметичностью; доля зависит от того, сколько утечек удастся устранить.

👉 Рассчитайте расход воздуха для вашей системы в онлайн-калькуляторе →

Итог: программа борьбы с утечками за 4 шага

• ✓ Шаг 1: Аудит мыльным раствором — найти все утечки
• ✓ Шаг 2: Устранить — передёрнуть трубки, заменить фитинги, нанести герметик
• ✓ Шаг 3: Предотвратить — обучить монтажников, стандартизировать инструмент
• ✓ Шаг 4: Контролировать — повторять аудит каждые 3 месяца

👉 Надёжные фитинги цанговый в каталоге →

Компоненты corneta.kz для устранения утечек

Компонент	Роль	Ссылка
Фитинги цанговый	Замена негерметичных соединений	Каталог →
Трубки PU/PA	Замена потрескавшихся магистралей	Каталог →
Блоки ФРЛ	Фильтрация и слив конденсата = меньше коррозии (осушение — отдельным осушителем)	Каталог →
Ремкомплекты цилиндров	Замена изношенных уплотнений	Каталог →
Распределители	Замена клапанов с изношенными золотниками	Каталог →

🛠 Инструменты инженера

Инструмент	Для чего	Ссылка
📊 Калькулятор расхода воздуха	Рассчитать потребление системы и потенциальные потери	Открыть →
⚙️ Калькулятор усилия цилиндра	Подобрать цилиндр по нужному усилию	Открыть →
🔧 Подбор фитинга	Выбрать фитинг по типу соединения и диаметру	Открыть →
🎮 Тренажёр «Пневматик»	Проверить знания по пневмоавтоматике (8 сценариев)	Играть →

Часто задаваемые вопросы

Обновлено: 20.09.2026.

Подойдёт ли WAALPC как совместимый аналог моему импортному пневмоприбору?

Да. Пришлите список артикулов Festo, SMC или AirTAC — инженер подберёт совместимый WAALPC по установочным размерам, портам и характеристикам и вернёт таблицу с ценами. Отправить список →

Читайте также

• Культура реза: как правильно резать трубку для герметичного соединения
• Культура монтажа пневматического оборудования
• Дросселирование пневмоцилиндра: почему воздух как пружина
• Пневмораспределитель 5/2: схема подключения
• Блок подготовки воздуха ФРЛ: устройство, выбор, монтаж
• Клапан плавного пуска (плавного пуска)
• Расчёт усилия пневмоцилиндра: формула, таблица, алгоритм
• Сравнительные таблицы стандартов резьб
• G, R, PT или NPT? Стандарты резьб

👉 Также читайте: Пневматические трубки PU, PA, PE: почему правильный выбор материала предотвращает утечки

---

🛠️ Полезные инструменты

Попробуйте наши бесплатные онлайн-инструменты для расчёта и проектирования пневматических систем:

• 📐 Конструктор пневмосхем онлайн — drag-and-drop редактор с 35 компонентами ISO 1219-1, симуляция потоков и автоспецификация
• 🧮 Калькулятор усилия пневмоцилиндра
• 💨 Калькулятор расхода воздуха
• 🔩 Подбор фитингов и переходников
• 🏭 Пневмоостров: принцип работы и выбор

8. Чек-лист аудита утечек — 12 точек проверки

Распечатайте этот чек-лист и пройдите по цеху с обычным мыльным раствором (вода + средство для посуды 1:10). Время аудита зависит от числа соединений. Одна устранённая утечка 0,5–1 мм экономит около 36 000–144 000 ₸/год (при 7 ₸/м³ и круглосуточной работе).

#	Точка проверки	Что искать	Тип ремонта	Стоимость
1	Цанговый фитинги на цилиндрах	Пузыри у цанги, шипящий звук	Заменить фитинг целиком	PC08-02 — 300 ₸
2	Резьбовые штуцеры на распределителях	Влажные следы вокруг резьбы	Пересобрать: на конической резьбе — герметик или лента, на цилиндрической G — заменить шайбу	—
3	Места сгиба пневмотрубок	Трещины старения, изломы	Отрезать поврежденный участок	PU 6×4 — 120 ₸ за метр
4	Трубка не того размера	Дюймовая трубка в метрическом фитинге (и наоборот): наружный диаметр не совпадает	Заменить трубку на нужный наружный диаметр	—
5	Выхлопные глушители	Забитые маслом, давление «стреляет»	Заменить глушитель PSLB/PST	от 120 ₸ до 300 ₸
6	Уплотнения цилиндров (шток)	Капли масла, шум при работе	Ремкомплект или новый цилиндр	DSBC Ø63: ремкомплект — 2 340 ₸, цилиндр — 32 640 ₸
7	Манометры и индикаторы	Капельки конденсата на корпусе	Заменить; на конической резьбе — герметик или лента	1 200–4 800 ₸ (ориентир, не наш товар)
8	Соединения FRL-блока	Конденсат на стыках, ржавчина	Полный демонтаж + установка БПВ AW	AW2000-02 — 6 360 ₸
9	Магистраль на потолке	Капли на полу под трубой	Замена участка трубы 1/2″	1 800–4 800 ₸/м (ориентир, не наш товар)
10	Запорные краны	Утечка через шток крана	Замена крана серии HV	HV-02 — 7 500 ₸
11	Соленоидные клапаны 2W	Утечка в закрытом положении (изношен)	Заменить клапан 2W серии	2W160-10 — от 13 920 ₸
12	Места возле автоматического дренажа	Постоянное шипение, не закрывается	Прочистка или замена дренажного клапана	4 800–9 000 ₸ (ориентир, не наш товар)

Совет: начинайте аудит в обеденный перерыв или после смены — когда цех тише и шипение утечек слышно лучше. Производственный шум днём маскирует слышимые утечки.

📥 Запросить PDF-версию чек-листа — отправим на email готовый к печати документ с местами для отметок.

9. Когда нужен ультразвуковой детектор, а когда хватит ручного метода

Ультразвуковой детектор утечек стоит порядка 180 000–900 000 ₸ (ориентир). Это инструмент для регулярных обследований; небольшому предприятию покупка часто не окупается.

Когда ультразвук обоснован

Параметр	Минимум для ROI
Площадь цеха	≥ 500 м²
Число цилиндров	≥ 50 шт
Размер компрессора	≥ 22 кВт
Стоимость электричества на компрессор	≥ 3 000 000 ₸/год
Высота потолков	> 4 м (магистраль на потолке)

Если хотя бы 3 из 5 пунктов — окупаемость детектора 6-18 месяцев. Если меньше — берите аутсорс-аудит у специализированной компании (стоимость визита уточняйте — ориентир 27 000–72 000 ₸).

Когда хватит мыльного раствора

Обычный мыльный раствор + время часто достаточно, когда:

• Цех меньше 500 м²
• Магистраль на уровне 2-3 м (легко достать)
• Меньше 30 цилиндров
• Стационарные точки, не вращающиеся узлы

Рецепт мыльного раствора: 100 мл средства для посуды («Fairy» — лучше всех — даёт устойчивую пену) + 1 л воды + 50 мл глицерина (продаётся в аптеке за 120–360 ₸). Глицерин делает пузыри устойчивыми — будут стоять 10-30 секунд вместо 2-3. Распыляйте из обычного бытового пульверизатора. Для доступных соединений раствор находит утечки не хуже ультразвука, а цена раствора — порядка 120 ₸ на год работы; но обойти высокую магистраль он не позволит.

💡 Лайфхак: если используете глицериновый раствор зимой в неотапливаемом цехе — добавьте 100 мл спирта, чтобы раствор не замерзал на холодных трубках; после проверки смывайте раствор с пластиковых фитингов и трубок.

👉 Готовое решение: наш онлайн калькулятор стоимости утечек поможет принять решение, нужен ли вам ультразвук или достаточно бутылки мыльного раствора.

---

Оборудование WAALPC — в каталоге.

📦 Подходящие товары

❓ Частые вопросы

Сколько денег теряет завод на утечках воздуха?

Утечка около 3 мм при 6 бар — примерно 360 л/мин ≈ 520 м³ в сутки ≈ 3 600 ₸ в сутки (при 7 ₸/м³, тариф 42 ₸/кВт·ч) ≈ 1 320 000 ₸/год. Пять–десять таких утечек — порядка 1,1–13 млн ₸/год; более мелкие утечки считайте по таблице в разделе 1.

Как найти утечку без специального оборудования?

Метод 1: мыльный раствор на стыки и фитинги (видно пузыри). Метод 2: на слух при остановленном производстве (свист). Метод 3: компрессор работает под нагрузкой дольше обычного (доля утечек ≈ T / (T + t) при выключенных потребителях). Для серьёзной диагностики — ультразвуковой детектор (ориентир от 180 000 ₸).

Какие 6 мест где чаще всего утечки?

1) Цанговый фитинги (изношенная цанга, трубка вышла из зажима). 2) Резьбовые соединения (плохая обмотка ФУМ). 3) Шланги (трещины от старения). 4) Уплотнения цилиндров. 5) Выхлопные глушители. 6) Узлы FRL — конденсат разъел резьбу.

Окупаются ли инвестиции в устранение утечек?

Обычно да, и быстро. Замена 10 негерметичных фитингов стоит несколько сотен рублей (PC08-02 — 300 ₸ за штуку), а устраняет утечки порядка 30 000–120 000 ₸/мес (10 утечек по 0,5–1 мм: 36 600–146 400 ₸/год каждая) — то есть окупается за считанные дни.

Какие фитинги наименее склонны к утечкам?

Меньше утечек даёт правильный монтаж: перпендикулярный срез трубки ровным трубрезом, трубка вставлена до упора, наружный диаметр трубки соответствует фитингу. Материал цанги и уплотнения (NBR или другой) и допустимое число переподключений смотрите в документации на конкретную серию — универсальных значений нет.

📐 Для корректного расчёта расхода используйте приведённый расход воздуха — расход, приведённый к стандартным условиям (по ISO 6358 — база ANR, 20 °C и 100 кПа; по DIN 1343 — 0 °C и 1,013 бар).

Подробнее: Акт обследования утечек: PDF-шаблон + протокол проверки.

Замена изношенной арматуры по результатам аудита утечек

После аудита утечек обычно нужна замена части фитингов, резьбовых соединений и участков трубки. Для этого есть серии WAALPC PC / PL (цанговые фитинги), PU / PA / PE (трубки). Совпадение присоединительных размеров с вашей арматурой проверяйте по документации конкретной модели; по акту обследования и спецификации вернём варианты с оговорками и ценами.

→ Подбор аналога по списку утечек

Связанные разделы каталога

• Герметичные фитинги в каталоге
• Пневмотрубки PU/PA
