Инженеру пневмоавтоматики ежедневно приходится считать усилие на штоке, расход воздуха в нл/мин, скорость поршня, потери давления в магистрали, объём ресивера и подбирать клапан по Cv. Делать это в Excel-таблицах долго, держать в голове формулы — рискованно. На /tools/ corneta.kz собраны инженерные онлайн-инструменты, которые покрывают полный цикл проектирования и обслуживания пневмосистемы: от первичного расчёта цилиндра до составления сметы на испытательный стенд.

Вступление полностью

В этом обзоре инженеры CORNETA.KZ разбирают каждый инструмент: какую задачу решает, какие данные на входе, какой результат на выходе и когда его применять в рабочем процессе. Инструменты работают в браузере; используемые формулы, единицы, допущения и применимые стандарты проверяют в конкретном калькуляторе. ISO 15552 задаёт присоединительные размеры цилиндров, а не общую формулу их расчёта.

Содержание статьи (11 разделов)

1. Какие 3 калькулятора применяются чаще всего?
2. Группа 1. Какие калькуляторы считают нагрузку — усилие, скорость, расход?
3. Группа 2. Какие калькуляторы подбирают оборудование — клапан, трубка, фитинги, смазка?
4. Группа 3. Какие есть конфигураторы — схема, стенд, ресивер, объём?
5. Группа 4. Какие калькуляторы считают экономику — энергосбережение и окупаемость?
6. Группа 5. Какие есть служебные — конвертер и поиск аналогов?
7. Какой инструмент для какой задачи и когда применять?
8. Как совмещать инструменты в типовых задачах?
9. Какие типичные ошибки бывают при работе с калькуляторами?
10. Какие материалы пригодятся ещё?
11. Какие вопросы чаще всего задают про калькуляторы?

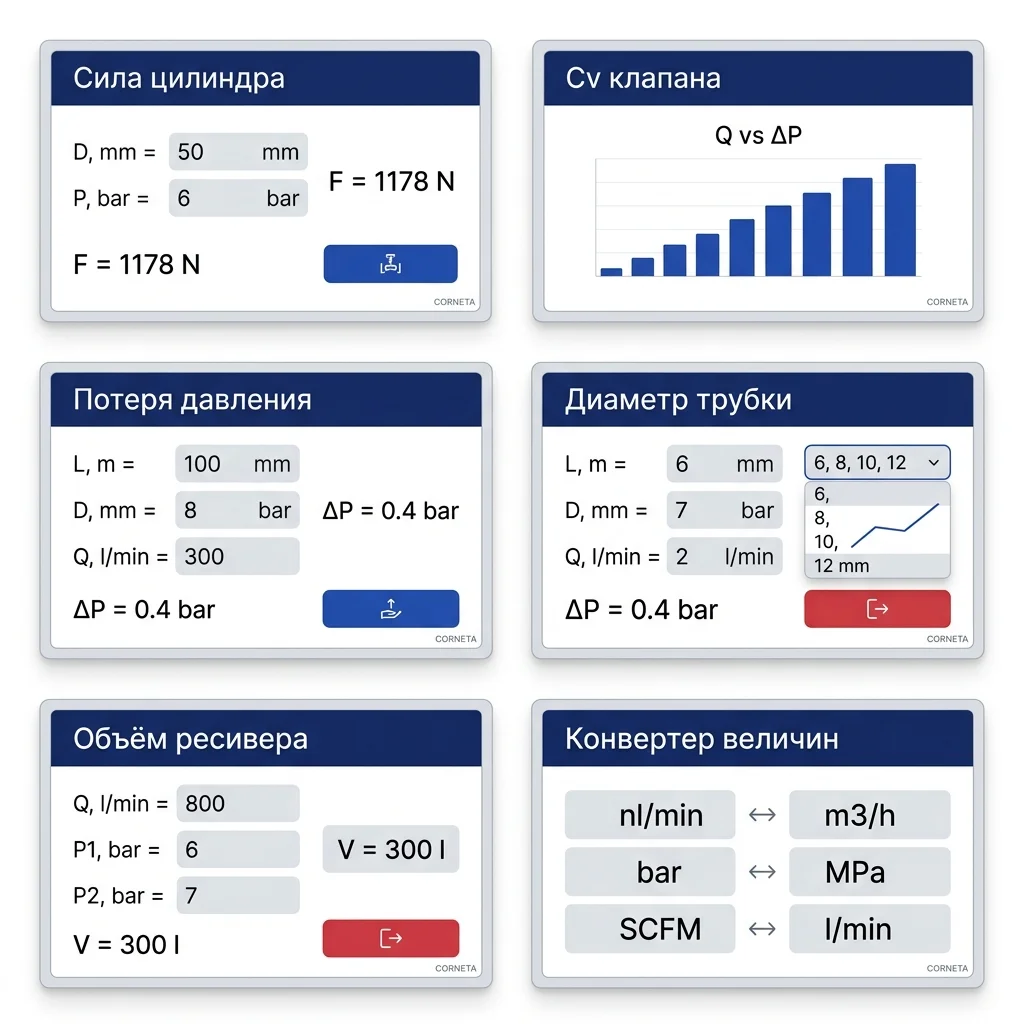

Какие 3 калькулятора применяются чаще всего?

Чаще всего начинают с трёх инструментов: (1) расчёт усилия пневмоцилиндра — открывают перед каждым новым подбором цилиндра, (2) калькулятор расхода воздуха — нужен для подбора компрессора и проверки нагрузки магистрали, (3) подбор аналогов — для поиска аналога WAALPC импортного артикула с проверкой документации конкретных исполнений.

Инструменты делятся на 5 функциональных групп: расчётные (усилие, скорость, расход, потери), подбор оборудования (клапан, трубка, фитинги, смазка), конфигураторы (схема, стенд, ресивер, БПВ), экономика (затраты на воздух и энергосбережение), служебные (конвертер единиц, подбор аналогов). Группировка соответствует этапам проектирования: сначала считаем нагрузку, потом подбираем компоненты, потом собираем схему, потом оцениваем экономику. Если идти по этому порядку — получается предварительная расчётная оценка; для проекта и паспорта нужны проверенные исходные данные, чертежи и документация оборудования. Для интерактивных задач (например, постоянного пересчёта при подборе серии цилиндров) удобнее открыть несколько калькуляторов в соседних вкладках браузера.

Группа 1. Какие калькуляторы считают нагрузку — усилие, скорость, расход?

Эти четыре калькулятора используют на этапе технического задания, когда заказчик называет груз 25 кг, ход 200 мм и желаемое время цикла 0,4 секунды. Сначала уточняют, относится ли 0,4 секунды к одному ходу или ко всему циклу: полный цикл включает выдвижение, возврат и паузы. Для двух одинаковых ходов по 200 мм без пауз цикл 0,4 с требует по 0,2 с на ход, то есть средней скорости 1000 мм/с; это целевой расчёт, а не подтверждение динамики и демпфирования.

Расчёт усилия пневмоцилиндра подбирает диаметр по массе, ориентации, режиму движения и давлению; дополнительно задают ход, трение для горизонтального движения и внешнее усилие. В текущей модели коэффициент загрузки равен 0,5 для статики и перемещения, 0,3 для быстрого цикла; это расчётное допущение, а не измеренный КПД. Диаметр поршня не вводят, диаметр штока берётся из справочной таблицы. Показанные толкающее и втягивающее усилия теоретические: без трения цилиндра, противодавления и динамики. Ход используется при подборе ссылок на исполнения; устойчивость штока и энергия торможения здесь не проверяются. Вывод наибольшего диаметра ряда сам по себе не подтверждает достаточности усилия — сравните его с расчётной нагрузкой и паспортом. Отдельный пример: Ø50 со штоком Ø20 при 0,6 МПа (6 бар) даёт около 1178 Н на выдвижении и 990 Н на втягивании.

Скорость цилиндра: вводят диаметр, ход, давление, рабочую подачу воздуха в л/мин и сопротивляющуюся нагрузку на штоке в Н. Скорость и время одного хода — результаты, время на входе не задают. При положительной подаче используется v = Q/A с пересчётом л/мин в мм³/с и площадью A в мм²; при подаче 0 — упрощённая эмпирическая оценка по диапазону диаметра и нагрузке, которая не заменяет расчёт клапана и магистрали. Если нагрузка не меньше теоретического pA, текущая модель прекращает расчёт и сообщает, что усилия не хватает. Полный цикл включает оба хода и паузы; показатель циклов в форме предполагает одинаковое время прямого и обратного хода без пауз. Кинетическая энергия, демпфирование, Cv и потери в трассе этим полем нагрузки не рассчитываются.

Расход воздуха оценивает средний расход по объёмам обоих ходов и числу полных циклов. В исходной давленческой формуле опорное давление — 1,013 бар абсолютное; рабочая и опорная температуры предполагаются одинаковыми. Это выбранная расчётная база, а не универсальное определение нормального литра: DIN 1343 использует 0 °C и 1,01325 бар, а ANR по ISO 8778 — 20 °C и 100 кПа. Для Ø50×200 со штоком Ø20 при 6 бар и 30 полных циклах в минуту получается около 150 л/мин, приведённых к выбранной базе, в том числе около 82 л/мин на выдвижение; мёртвые объёмы и утечки не учтены. В предварительной оценке можно принять запас, например 25 %, но производительность компрессора дополнительно проверяют по утечкам, режиму потребления и условиям его паспорта. Обозначение и опорные условия расхода в форме и паспорте оборудования нужно согласовать; подробнее — л/мин и нл/мин.

Потери давления считают просадку в магистрали по формуле Дарси-Вейсбаха с поправкой на местные сопротивления. Вводите длину трубки, внутренний диаметр, расход и шероховатость стенок — на выходе перепад в бар. Для линии PU 12×8 длиной 30 м потери рассчитывают при заданных входном давлении, расходе и местных сопротивлениях; увеличение расхода повышает потери. Если расчёт даёт потери 0,8 бар при выбранном допуске 0,3 бар, условие не выполнено: проверьте расход, длину, проходы арматуры и диаметр. Само число 0,8 бар без заданного допуска недостаточность диаметра не доказывает. Этот калькулятор спасает от типичной ошибки «новый компрессор не помог», описанной в материале диагностика медленно работающей пневмосистемы.

Группа 2. Какие калькуляторы подбирают оборудование — клапан, трубка, фитинги, смазка?

Когда нагрузка известна, нужно подобрать компоненты под расчётные параметры. Пять калькуляторов этой группы помогают не ошибиться с типоразмером.

Расчёт Cv клапана даёт предварительную оценку для подбора клапана; диаметр, ход и время хода позволяют оценить расход, но не задают допустимого перепада на клапане. Для DSBC Ø50 при 500 мм/с рабочий расход на выдвижении около 58,9 л/мин. При 6 бар это около 408 л/мин, приведённых к 1,013 бар абсолютного давления при равных температурах; это мгновенный расход во время хода, не средний расход полного цикла. Утечки не учтены. Для выбора клапана отдельно определяют допустимый перепад по условиям задачи и сравнивают газовый расход по характеристике производителя; этих исходных данных недостаточно для вердикта о 4V210 или 4V310.

Подбор клапана — расширенная версия: вы вводите требования, а калькулятор показывает варианты из каталога WAALPC; цены и характеристики проверяют по выбранным полным артикулам. Учитывается тип клапана (5/2, 5/3, 3/2), напряжение катушки (24V DC, 220V AC), способ управления (ручной, пневматический, электромагнитный), исполнение (моностабильный/бистабильный).

Подбор диаметра трубки учитывает расход воздуха, длину магистрали и допустимую просадку (обычно 0,3 бар). На выходе рекомендованный внутренний диаметр и тип трубки: PU для воздуха, PA для маслосистем, PTFE для агрессивных сред. Цвета PU указаны корректно — чёрная, красная или прозрачная.

Подбор фитингов — переводит тип соединения (метрика/дюйм, цанговое/резьбовое) в каталожный артикул. Для цилиндра DSBC-50 с портом G1/4 и магистрали PU 12 подходит угловой цанговый фитинг PL12-02 (12 мм трубка × G1/4 резьба).

Подбор смазки рекомендует тип масла по температурному диапазону, типу цилиндра и среде применения. Для цеха 0…+40 °C масло выбирают по допуску изготовителя оборудования и паспорту масла; класс ISO VG 32 сам по себе не подтверждает температурную пригодность. Для холодильных камер масло подбирают по допустимой температуре, вязкости при рабочей температуре и совместимости с оборудованием; класс ISO VG 22 сам по себе не подтверждает работу при −40 °C.

Группа 3. Какие есть конфигураторы — схема, стенд, ресивер, объём?

Конфигураторы помогают подготовить учебную схему и предварительную спецификацию. Рабочий проект требует проверки расчётов, документации и требований конкретной машины.

Конструктор пневмосхем позволяет размещать компоненты на холсте и соединять их линиями. Поддерживает экспорт в PNG и PDF. Состав библиотеки, обозначения портов и функции проверяют в текущей версии инструмента.

Конфигуратор испытательного стенда — узкоспециализированный инструмент для разработчиков испытательной оснастки. Вводите параметры тестируемого изделия (рабочее давление, расход, циклы), и на выходе — спецификация стенда: насос, ресивер, манометр, клапан-регулятор, датчики. Помогает подготовить предварительную спецификацию для коммерческого предложения.

Объём ресивера рассчитывает минимально необходимый объём ресивера по производительности компрессора и пиковому расходу. Формула учитывает допустимый перепад давления между включениями и частоту срабатывания компрессора. Для подачи 800 нл/мин и пиков расхода 1500 нл/мин дополнительно задают длительность пика и допустимое падение давления; без них объём ресивера определить нельзя.

Подбор оборудования — хаб со ссылками на специализированные инструменты. Откройте соответствующий калькулятор и проверьте результат по условиям задачи и документации изделия.

Группа 4. Какие калькуляторы считают экономику — энергосбережение и окупаемость?

Эти калькуляторы нужны не инженеру, а главному энергетику и финансовому директору, когда обсуждается модернизация пневмосистемы.

Экономия энергии считает потенциал снижения затрат на сжатый воздух. Вводите производительность компрессора, тариф на электроэнергию, текущий уровень утечек и часы работы в год — на выходе годовая экономия в тенге при устранении утечек, установке регуляторов давления по зонам и переходе на инверторный компрессор. Условный пример: если из общей подачи 800 приведённых л/мин на утечки приходится 20 %, это 160 л/мин при той же опорной базе. Денежную экономию отдельно оценивают по режиму компрессора, его энергопотреблению, времени работы и тарифу. Подробнее тема разобрана в материале экономия сжатого воздуха.

Калькулятор экономии энергии оценивает затраты и потенциал экономии на сжатом воздухе. Расчёт окупаемости осушителя по точке росы и стоимости простоя в этой форме не предусмотрен; виды осушителей и выбор оборудования описаны в отдельной статье.

Группа 5. Какие есть служебные — конвертер и поиск аналогов?

Конвертер единиц помогает переводить давление (бар, МПа, атм, psi, кПа), температуру и длину. При переводе расхода между л/мин, м³/ч и CFM должны совпадать условия, к которым относится объём. Рабочий расход и расход, приведённый к опорным условиям, требуют отдельного пересчёта по давлению и температуре; одного выбора единицы нл/мин для этого недостаточно. Исходную и итоговую базу сверяют с паспортом.

Подбор аналогов — флагман для отдела закупок. Вводите импортный артикул (DSBC-32-100-PPVA-N3, например), и инструмент показывает варианты WAALPC из базы соответствий. Размеры, функции и рабочие условия сверяют по документации конкретной пары; цену, наличие и срок проверяют по выбранному полному артикулу.

Какой инструмент для какой задачи и когда применять?

Инструмент	Задача	Когда применять
Усилие цилиндра	Подбор диаметра по нагрузке и оценка усилий в Н	Подбор серии цилиндра под груз
Скорость цилиндра	Время хода и средняя скорость	Проверка цикла под ТЗ
Расход воздуха	Средний приведённый расход по частоте полных циклов	Подбор компрессора и оценка магистрали
Потери давления	Просадка давления в магистрали	Проектирование длинных линий 10+ м
Cv клапана	Предварительная оценка и проверка по характеристике клапана	Подбор размера клапана
Подбор клапана	Артикулы клапанов 5/2, 5/3, 3/2	Выбор по типу и катушке
Диаметр трубки	Внутренний диаметр и тип трубки	Проектирование магистрали
Подбор фитингов	Артикул цангового фитинга	Спецификация на закупку
Подбор смазки	Тип масла по температуре	ТО и заправка лубрикатора
Конструктор схем	Пневмосхема с проверкой обозначений ISO 1219-1	Учебная схема и предварительная документация
Конфигуратор стенда	Спецификация испытательного стенда	Коммерческое предложение
Объём ресивера	Минимальный объём в литрах	Компенсация пиков нагрузки
Общий подбор	Переход к специализированным инструментам	Новички и быстрая оценка
Экономия энергии	Годовая экономия в тенге	Обоснование модернизации
Конвертер единиц	Перевод давления, расхода, температуры	Чтение импортных каталогов
Подбор аналогов	Аналог импортного артикула	Закупки и импортозамещение

Как совмещать инструменты в типовых задачах?

Калькуляторы редко используют по одному — обычно идут в связке. Три типовых сценария:

Подбор цилиндра для новой задачи. Последовательность: усилие → скорость → расход воздуха → Cv клапана → диаметр трубки → фитинги. Результаты каждого этапа сверяют с исходными условиями и документацией.

Аудит работающей линии. Последовательность: потери давления → фактический расход → экономия энергии. На выходе — отчёт для главного механика с расчётом окупаемости модернизации.

Импортозамещение. Последовательность: подбор аналогов → проверка нагрузки и рекомендуемого диаметра через усилие, затем оценка хода через скорость по выбранному диаметру, давлению у цилиндра, рабочей подаче и сопротивляющейся нагрузке в Н → конвертер для проверки документации в дюймах и psi.

Какие типичные ошибки бывают при работе с калькуляторами?

• Путать рабочий и приведённый расход. Рабочие л/мин относятся к давлению и температуре в линии. Для приведения нужны явно выбранные опорные давление и температура; нл по DIN 1343 и ANR имеют разные базы. В принятом выше изотермическом примере при 6 бар 400 рабочих л/мин соответствуют примерно 2769 л/мин, приведённым к 1,013 бар, а не 400 приведённым л/мин. Разница около 6,92 раза относится к объёмному расходу; мощность компрессора по одному этому коэффициенту не определяется. Разница л/мин и нл/мин.
• Путать идеальную силу с результатом подбора. При 6 бар Ø32 теоретически даёт около 483 Н: относительно веса 30 кг (294,3 Н) запас около 64 %, относительно 45 кг (441,45 Н) — около 9,3 %. Эти проценты не заменяют проверку режима, потерь и динамики. В текущем force для вертикального подъёма при статике и коэффициенте загрузки 0,5 модель требует 588,6 Н для 30 кг и выбирает Ø40; для 45 кг — 882,9 Н и Ø50. Для горизонтального движения учитываются трение и внешние силы, поэтому эти диаметры нельзя переносить на любую задачу.
• Не учитывать потери в магистрали отдельно. В force и speed нет поля длины трассы: задавайте давление и рабочую подачу у цилиндра. Потери давления при движении снижают доступные усилие и расход; их проверяют отдельным расчётом. Для линии 30 м с трубкой PU 8×6 изменение времени хода зависит от фактического расхода, арматуры и режима — без этих данных двукратное удлинение цикла не вычисляется.
• Считать единичный цилиндр без учёта общего расхода. Если средний расход каждого из 30 цилиндров составляет 50 нл/мин, суммарный средний расход — 1500 нл/мин, и постоянной подачи 1000 нл/мин недостаточно. Мгновенный пик при одновременном движении считают по времени хода; возможность покрыть краткий пик проверяют по ресиверу и допустимому падению давления.
• Подбирать клапан только по присоединительному размеру. Резьба G1/4 — это просто посадочная резьба, она не определяет пропускную способность. Cv клапана зависит от внутреннего сечения и зависит от конкретной модели. Cv для клапана с резьбой G1/4 берут из паспорта конкретной модели; по одной резьбе его не определяют.
• Не проверять результат подбора аналога физически. Поиск показывает вариант по артикулу; монтажные размеры, тип крепления, функции и рабочие условия сверяют по документации конкретной пары. Особенно для цилиндров ISO 15552 с заказными типами крепления (MS1, MP4, MF2).
• Использовать конвертер по памяти, без перепроверки. 1 бар = 14,5 psi (правильно), но 1 атм = 14,7 psi (другое значение). Разница около 1,3 %; для расчётной документации используйте точные коэффициенты и явно указывайте единицу давления.

Что означает единица Нм³/ч в паспорте расхода — что такое Нм³/ч.

Чем отличаются Kv и Cv — разница Kv и Cv.

Для примеров расчёта в калькуляторах берут позиции каталога: цилиндр DSBC, от 17 820 ₸; дроссель с обратным клапаном AS, от 1 080 ₸; глушитель PSL, от 180 ₸.
