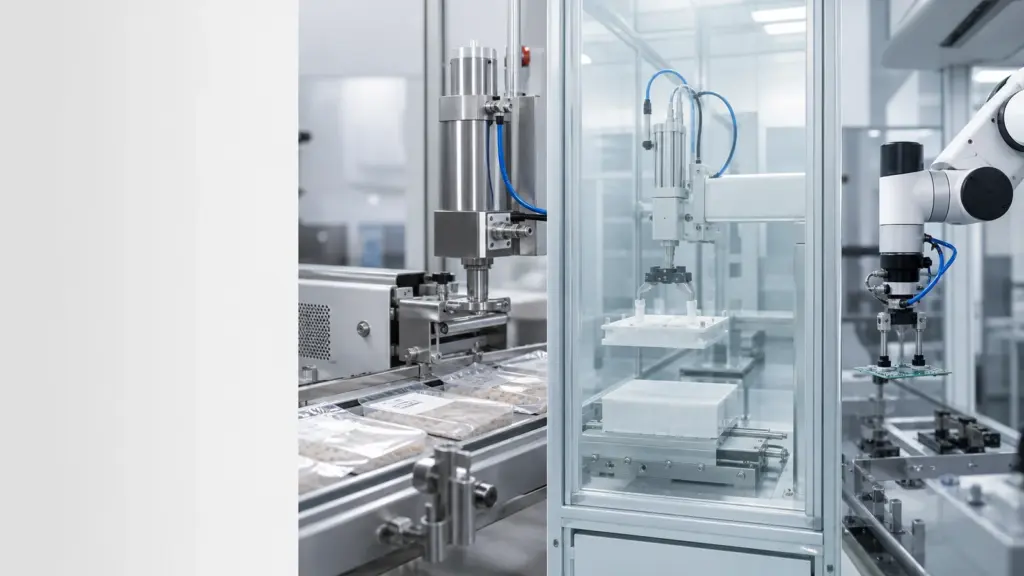

Пневматика для пищёвки, медицины и роботов — особенности применения

Пневматика в специальных отраслях имеет жёсткие требования к чистоте воздуха, материалам и сертификации. Разберём три ниши: пищевая и медицинская промышленность плюс роботизированные системы.

Какая пневматика нужна в пищевой промышленности?

Главное требование — безопасность контакта с продуктом

Воздух или масло, попавшие в продукт, могут вызвать загрязнение и отзыв партии. Поэтому стандарты пищевой пневматики строже общепромышленных.

Требования к воздуху

• Класс качества по ISO 8573-1 — задают для конкретной зоны и продукта; рекомендации поставщиков не являются единым отраслевым минимумом.
• Безмасляный компрессор — оптимально. Альтернатива: масляный + коалесцентный фильтр 0.01 мкм + угольный фильтр
• Осушка — до заданной точки росы под давлением; тип осушителя выбирают по требованиям процесса и температуре линии.
• Микробиологический контроль — методы и периодичность определяют по оценке рисков и процедурам производства.

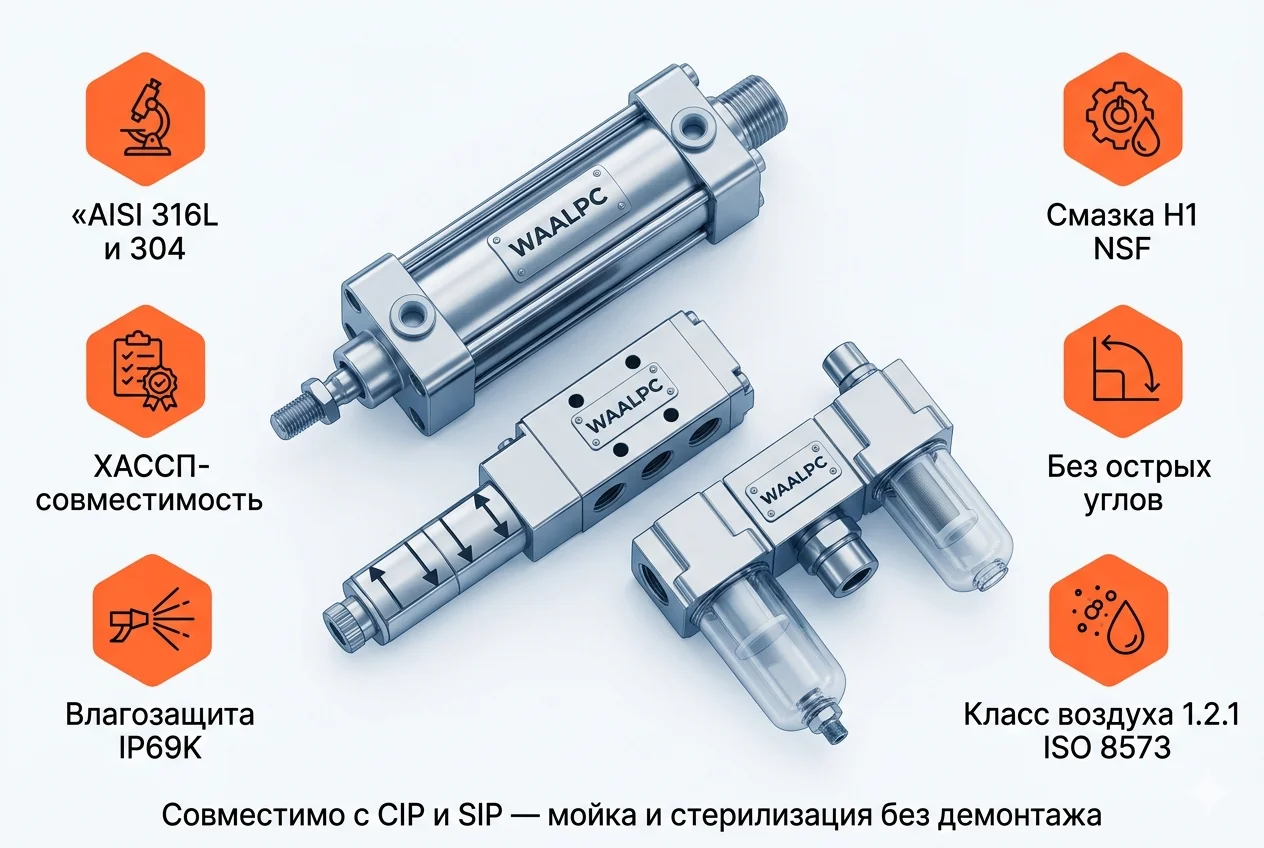

Требования к материалам оборудования

• Корпус клапанов — материал и покрытие выбирают по условиям мойки и зоне контакта; пищевое применение подтверждают документацией конкретного исполнения. Универсального запрета латуни для всей пищевой пневматики нет.
• Уплотнения — EPDM (для воды, молочной продукции) или FKM Viton (для растворителей и масел). Обычный NBR без подтверждённого пищевого допуска не применяют; существуют пищевые смеси NBR
• Цилиндры — исполнение для нужной зоны, с подтверждёнными материалами, уплотнениями, смазкой и стойкостью к мойке.
• Трубопроводы — нержавейка или пищевой ПУ (особые серии трубок)

Типовые задачи в пищёвке

• Розлив жидкостей (молоко, соки, вода) — клапаны 2W нержавейка + EPDM, цилиндры дозаторы
• Фасовка сыпучих (сахар, мука, специи) — пневматические шиберы и дозаторы
• Упаковка в коробки, плёнку, пакеты — захваты, прижимы, нагревательные плашки
• Маркировка и нанесение этикеток — пневмоцилиндры подачи

Подробнее: Пневматика для упаковочных линий.

Какая пневматика нужна в медицине и фармацевтике?

Самые жёсткие требования

Требования различаются для медицинского воздуха для дыхания, воздуха для хирургического инструмента и технологического воздуха фармацевтического производства. Для каждого назначения отдельно задают качество, контроль и непрерывность подачи.

• Класс качества: задают по назначению и применимым требованиям; ISO 8573-1 описывает частицы, воду и общее масло.
• Точка росы: по требованиям выбранного медицинского или технологического процесса.
• Масло: допустимое содержание и систему очистки задают проектом; безмасляная конструкция сама не подтверждает качество воздуха.
• Микробиология: метод и периодичность контроля — по процедурам конкретного процесса.
• Применимые документы: ISO 7396-1 относится к медицинским газопроводным системам в своей области; фармацевтический технологический воздух оценивают по требованиям процесса и GMP.

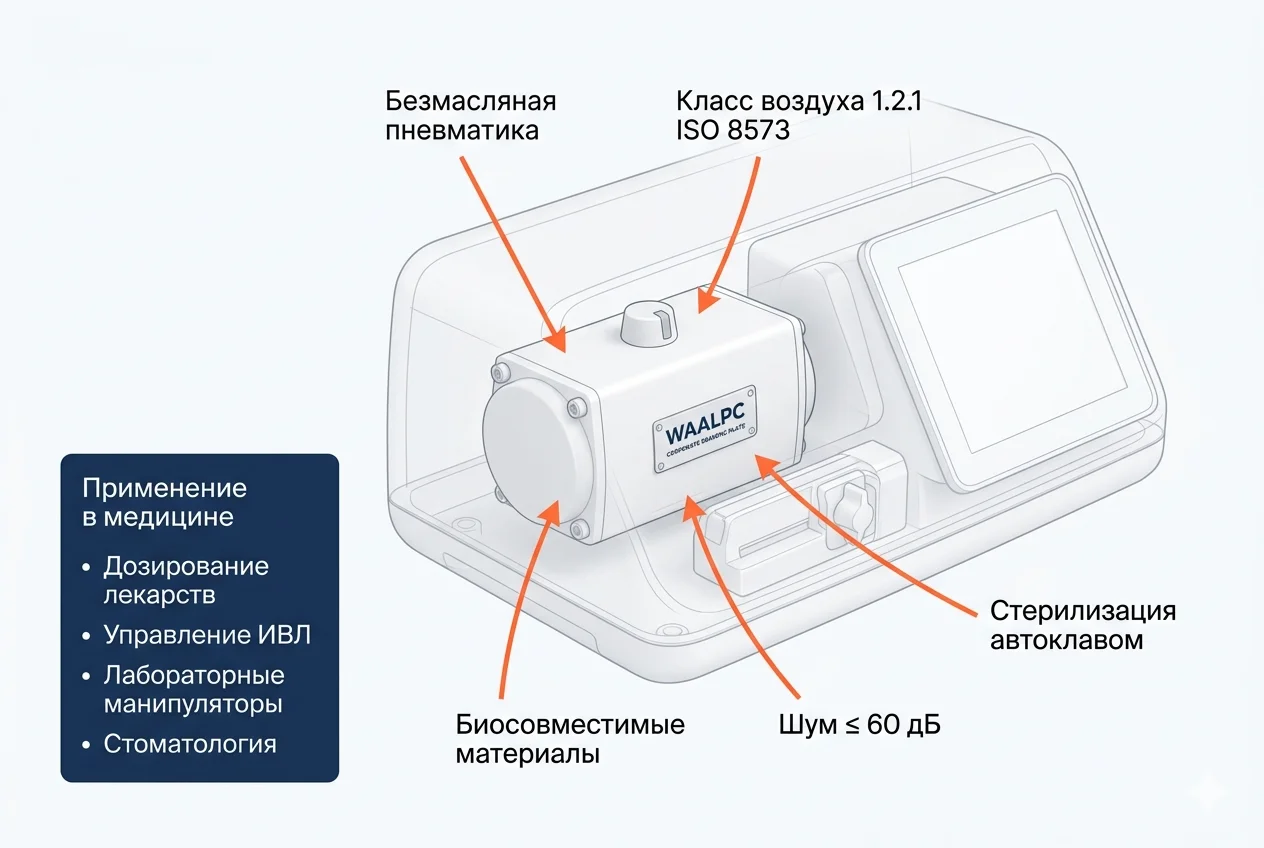

Особенности медицинских систем

• Резервирование — количество и производительность источников, переключение, контроль и аварийный запас определяют по проекту системы и применимым требованиям.
• Раздельные линии — медицинский воздух (для дыхания), технический (для оборудования). Никаких пересечений
• Фильтры для стерильного процесса — подбирают и валидируют по назначению; обозначение 0,2 мкм само по себе не доказывает стерильность.
• Постоянный мониторинг точки росы и качества воздуха

Типовые применения

• Стоматологические дрели на пневмодвигателе
• Аппараты ИВЛ (искусственная вентиляция лёгких) — пневматические клапаны
• Пневматические шприцы для точного дозирования
• Робототехника в лабораториях — автоматическая обработка проб
• Фармацевтическое производство — пневматические транспортёры таблеток, фасовка

Какая пневматика нужна в роботизированных системах?

Главный плюс — простота интеграции с роботами

Возможность подключения пневматики у роботов ABB, KUKA, Universal Robots и Fanuc зависит от модели и комплектации; воздух может подводиться отдельной внешней линией. Захват, поворот, прижим — типовые «руки» робота на пневматике.

Типы пневматических исполнителей на роботах

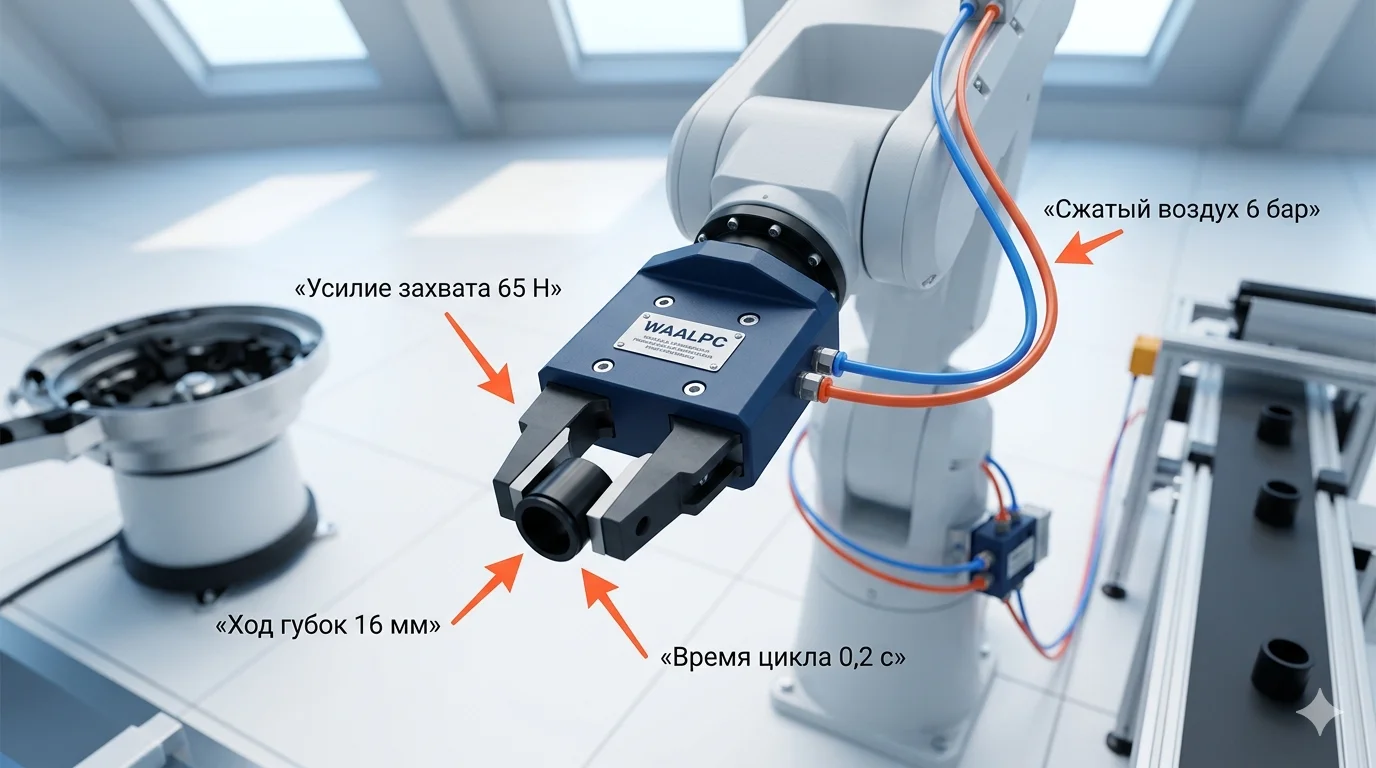

• Пневматический захват (gripper) — двупалый или трёхпалый. Захватывает деталь губками. Усилие и время движения — по паспорту модели, давлению и длине пальцев
• Вакуумный захват — на эжекторе. Для плоских и гладких поверхностей (стекло, металл, картон). Подробнее: пневматический эжектор
• Поворотный пневмоцилиндр — поворачивает захват на 90°, 180°, 270°. Повторяемость и угол — по паспорту выбранного исполнения
• Линейный цилиндр — для подъёма/опускания деталей в станочной оснастке

Интеграция с роботом

На запястье робота устанавливается миниатюрный пневмораспределитель 4V110 или 4V210. Он переключает воздух между захватом и системой выхлопа по сигналу с контроллера.

Типовые задачи роботов с пневматикой

• Перенос и укладка (pick & place) — перенос деталей между конвейерами и станциями обработки. Самая частая задача в электронике, упаковке, фарме
• Палетизация — укладка коробок на паллет в нужном порядке
• Сборка — захват компонентов, позиционирование на основу, фиксация для сварки/склейки
• Сортировка — отбор бракованных деталей с конвейера
• Загрузка станков ЧПУ — заготовка → патрон → обработка → готовая деталь на выход

Как устроено сопло Вентури — принцип работы сопла Вентури.

Что из каталога пригодится в этих отраслях?

Исполнение для зоны контакта с продуктом и допуски уточняют по конкретной позиции; ниже — общие компоненты обвязки.

• 4V210-08-DC24V — 7 200 ₸, распределитель 5/2 для захвата на запястье робота, в наличии, склад.
• DSNU-16-50-P-A — 8 580 ₸, мини-цилиндр с нержавеющей гильзой; допуска к прямому контакту с продуктом нет, в наличии, склад.
• AR2000-02 — 5 400 ₸, регулятор давления, в наличии, склад.
• AW2000-02 — 8 000 ₸, фильтр-регулятор, в наличии, склад.
• PM402B-A-D — 95 400 ₸, многоступенчатый вакуумный эжектор для вакуумного захвата, поставка 3–5 недель.

Подобрать по теме

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSNU-16-125, DSNU-20-30, DSNU-16-50, DSNU-25-125.

Какие вопросы чаще всего задают про пневматику для пищевой, медицины и роботов?

Можно ли использовать обычный пневмоцилиндр для пищевки?

Нет. Стандартные цилиндры WAALPC DSBC (алюминиевый профиль) и DSNU (гильза и шток из нержавеющей стали AISI 304) не имеют допуска к прямому контакту с продуктом: уплотнения NBR и смазка в карточках как пищевые не заявлены. Для зоны контакта нужны исполнения с подтверждёнными пищевыми материалами (включая конкретную смесь уплотнений и пищевую смазку).

Какой компрессор для медицинского применения?

Компрессор, очистку и резервирование выбирают по назначению воздуха и применимым требованиям проекта. Нельзя переносить одну конфигурацию на дыхательный, инструментальный и фармацевтический воздух; требуемое качество подтверждают контролем.

Сколько стоит пневматика для робота?

Цена зависит от типа захвата: вакуумный с эжектором, поворотный и другие — цены позиций в карточках каталога.

Какие сертификаты нужны для пищевой пневматики?

Документы выбирают по материалу, назначению и рынку. ТР ТС 005/2011 регулирует упаковку и укупорочные средства. В ЕС рамочные требования к материалам контакта с пищей устанавливает Regulation (EC) 1935/2004, а EU 10/2011 относится к пластмассовым материалам в своей области действия. Для США проверяют применимые требования FDA и документацию конкретного материала.

Какие роботы лучше совместимы с пневматикой?

Наличие пневматических выходов зависит от модели и комплектации; иногда нужен внешний подвод воздуха. Коботы (Universal Robots, FANUC CR) — самые удобные за счёт быстрой переналадки. Для тяжёлых задач — ABB, KUKA, Fanuc M-серии.
