DSBG (двухштоковый ISO 15552) — подбор совместимого аналога WAALPC

Серия Festo DSBG — это профильный пневмоцилиндр двустороннего действия по монтажному стандарту ISO 15552. От базового профильного DSBC её отличают две вещи: встроенные стяжные шпильки в профильном корпусе (повышенная жёсткость и устойчивость к нагрузкам) и расширенный ряд диаметров — до Ø320 мм, тогда как DSBC заканчивается на Ø125. По присоединительным размерам DSBG полностью соответствует ISO 15552 и совместима с профильными цилиндрами других производителей. В этой статье разберём, чем DSBG отличается от DSBC, когда его выбирают, и как подобрать совместимый аналог WAALPC без потери монтажной геометрии.

Если вы пришли с запросом «festo dsbg», «dsbg купить» или «профильный цилиндр большого диаметра» — материал даёт полную картину: техника, отличия от DSBC, подбор по таблице соответствия и пример экономии.

Чем DSBG отличается от DSBC?

Обе серии — профильные цилиндры ISO 15552 с одним штоком, выходящим из передней крышки. Разница в конструкции корпуса и диапазоне диаметров:

• Встроенные стяжные шпильки. У DSBC крышки удерживаются на профиле без сквозных шпилек; у DSBG в профильный корпус интегрированы стяжные шпильки, которые стягивают крышки. Это даёт большую жёсткость и стойкость к осевым и боковым нагрузкам — то есть гибрид: лёгкий профильный корпус + прочность шпильчатой схемы.
• Диаметры до Ø320. DSBC ограничен Ø32–125. DSBG продолжает ряд вверх: Ø160, 200, 250, 320 мм — для задач с большим усилием, где DSBC уже не хватает.
• Тот же монтаж ISO 15552. Лапы, фланцы, цапфы, резьба штока и портов — по стандарту, как у DSBC. Аналог и подбор идут по той же логике.

Шток у DSBG обычный, односторонний. Если в задаче нужен сквозной (двусторонний) шток — у Festo это отдельная опция исполнения с суффиксом -K3 в коде (доступна и для DSBC, и для DSBG), а не отдельная серия. Подробнее о двусторонней схеме — в конце статьи.

Когда выбирают DSBG, а когда хватает DSBC

• DSBG нужен, когда требуется диаметр больше Ø125 (большое усилие), повышенная жёсткость при боковых нагрузках или работа в тяжёлом режиме (прессы, крупные манипуляторы, металлообработка). Если диаметра до 125 хватает — обычно закрывает базовый DSBC.
• DSBC достаточно, когда диаметр в пределах Ø32–125 и нагрузки типовые — это самая массовая профильная серия, и стоит она дешевле.

Что даёт монтаж по ISO 15552 при подборе аналога?

ISO 15552 — международный стандарт, определяющий присоединительные и крепёжные размеры профильных пневмоцилиндров диапазона Ø32–320 мм. Стандарт фиксирует:

Ø поршня	Резьба штока	Резьба порта	Крепёж по ISO
32 мм	M10×1,25	G1/8	LB / FA / FB / CA / CB
40 мм	M12×1,25	G1/4	LB / FA / FB / CA / CB
50 мм	M16×1,5	G1/4	LB / FA / FB / CA / CB
63 мм	M16×1,5	G3/8	LB / FA / FB / CA / CB
80 мм	M20×1,5	G3/8	LB / FA / FB / CA / CB
100 мм	M20×1,5	G1/2	LB / FA / FB / CA / CB
125 мм	M27×2	G1/2	LB / FA / FB / CA / CB

Ряд резьб приведён для основных диаметров Ø32–125; крупные диаметры DSBG (Ø160–320) идут с увеличенными резьбами штока и портов по тому же стандарту.

• Шаг и резьбу штока для каждого диаметра.
• Размеры под крепёжные кронштейны (лапы LB, фланцы FA/FB, цапфы CA/CB, шарнирные опоры CR).
• Положение и резьбу пневмоприсоединений в крышках.
• Глубину Т-пазов профильного корпуса под датчики.

Что это значит для подбора аналога: крепёж Festo DSBG и профильного WAALPC SC совпадает по большинству диаметров — они совместимы по монтажу, хотя сама серия SC не аттестована по ISO 15552 (это фирменный формат AirTAC). То же место установки, тот же кронштейн, те же винты, те же датчики в те же пазы. Разница только в табличке производителя и цене.

Принципиально важно: заявлять стопроцентную идентичность изделию под чужим товарным знаком юридически некорректно, а называть саму серию SC «соответствующей ISO 15552» — фактическая ошибка: это фирменный формат AirTAC, в стандарт не входящий. Корректная формулировка — совместимый по монтажу аналог. Именно в таком статусе мы и подбираем аналога.

Какие технические параметры у серии DSBG?

Для контекста — что предлагает Festo в линейке DSBG:

Параметр	Диапазон
Диаметр поршня	Ø32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320 мм
Ход	25–500 мм (типовой), больше — по запросу
Рабочее давление	до 0,8 МПа по каталогу завода
Демпфирование	PPSA — самонастраивающееся (штатно); PPVA — регулируемое и P — эластичное (опции)
Магнитный поршень	опция (-N3)
Присоединение	G1/8, G1/4, G3/8, G1/2 и крупнее — по диаметру
Конструкция	профильный корпус со встроенными стяжными шпильками

Главное отличие DSBG от DSBC, ради которого серию и выбирают, — это встроенные шпильки (жёсткость) и крупные диаметры Ø160–320, недоступные в DSBC.

Какой совместимый аналог DSBG есть у WAALPC?

WAALPC производит профильные пневмоцилиндры стандартной серии SC с конструктивом, близким к ISO 15552 (бывший ISO 6431 / VDMA 24562), — со стяжными шпильками, как у DSBG. Сама серия SC — фирменный формат AirTAC и по стандарту не аттестована, но по присоединительным и крепёжным размерам в большинстве диаметров совпадает с DSBG, что обеспечивает совместимость с его монтажными элементами.

Конструктивные особенности WAALPC SC

• Корпус — профильный со стяжными шпильками, с Т-пазами под датчики.
• Поршень — магнитный (для считывания позиции герконами или датчиками Холла; индуктивные датчики на магнит поршня не реагируют).
• Уплотнения — NBR (стандарт) или FKM (высокотемпературное исполнение, по запросу).
• Демпфирование — регулируемое пневматическое с двух сторон.
• Рабочее давление — до 0,9 МПа по листу серии WAALPC (0,8 МПа по Selection Manual): при сети 6 бар запас есть, при 8 бар цилиндр работает у верхней границы.

Таблица соответствия Festo DSBG → WAALPC SC

Festo DSBG	Ø, мм	WAALPC	Монтаж (по факту)	Совместимость
DSBG-32-…-PPSA-N3	32	SC-32-…	как у DSBG	Полная по монтажу
DSBG-50-…-PPSA-N3	50	SC-50-…	как у DSBG	Полная по монтажу
DSBG-63-…-PPSA-N3	63	SC-63-…	как у DSBG	Полная по монтажу
DSBG-80-…-PPSA-N3	80	SC-80-…	как у DSBG	Полная по монтажу
DSBG-100-…-PPSA-N3	100	SC-100-…	как у DSBG	Полная по монтажу
DSBG-125-…-PPSA-N3	125	SC-125-…	как у DSBG	Полная по монтажу
DSBG-160-…-PPSA-N3	160	SC-160-…	как у DSBG	Полная по монтажу
DSBG-200-…-PPSA-N3	200	SC-200-…	как у DSBG	Полная по монтажу
DSBG-250-…-PPSA-N3	250	SC-250-…	как у DSBG	Полная по монтажу
DSBG-320-…-PPSA-N3	320	—	как у DSBG	У WAALPC нет Ø320, остаётся Festo

Важно: SC — фирменный формат AirTAC, официально не аттестован по ISO 15552. Крепёж совпадает с DSBG по большинству диаметров, но на Ø50 известно расхождение: резьба крепёжных отверстий M6 вместо M8, шаг стяжек 47 мм вместо 46,5 мм — сверяйте по факту перед монтажом, не по названию серии.

В таблице вместо «…» — длина хода в мм. Диаметры Ø160–250 — стандартный ряд WAALPC SC, срок уточняем отдельно (крупные исполнения). Ø320 у WAALPC SC не выпускается вовсе — для этого типоразмера остаётся оригинальный Festo DSBG-320 либо другое решение под задачу.

Что даёт крупный диаметр DSBG в расчёте усилия?

Усилие считается по формуле F = P × A, где P — давление, A — площадь поршня. Именно ради усилия и берут крупные диаметры DSBG. Пример при 6 бар (0,6 МПа):

• Ø125: F = 0,6 × π/4 × 125² = 7 363 Н (≈ 750 кгс) — потолок DSBC.
• Ø200: F = 0,6 × π/4 × 200² = 18 850 Н (≈ 1,9 тс) — уже только DSBG.
• Ø320: F = 0,6 × π/4 × 320² = 48 250 Н (≈ 4,9 тс).

Точное усилие под свой диаметр и давление — в калькуляторе усилия пневмоцилиндра. При большом ходе проверьте шток на продольную устойчивость по Эйлеру.

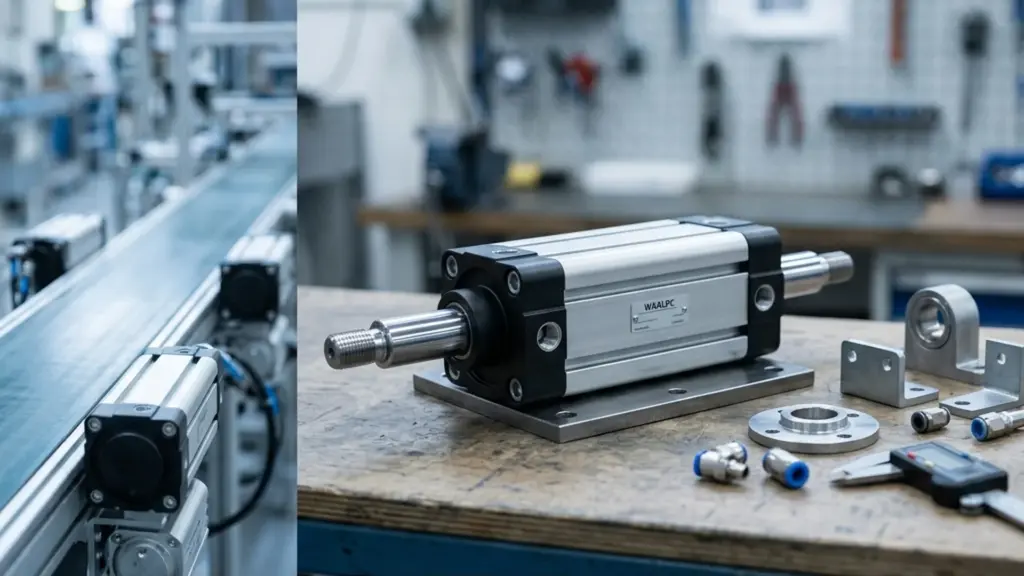

Что делать, если нужен сквозной (двусторонний) шток?

Иногда задача требует именно сквозного штока — он выходит из обеих крышек. Это нужно для симметричного усилия в обе стороны, защиты от проворота или выноса флажка датчика за рабочую зону. У Festo это опция исполнения с суффиксом -K3 (для DSBC и DSBG), а не отдельная серия. WAALPC выполняет двусторонний шток — срок в карточке на профильных цилиндрах SC. Важно учесть: при сквозном штоке эффективная площадь поршня одинакова с обеих сторон (усилие толкания и втягивания равны), а общая длина цилиндра больше на вынос тыльного штока.

Чем подбор по ISO лучше «универсального аналога»?

На рынке встречаются предложения «универсальных аналогов» без привязки к стандарту. Это всегда риск:

• Несовпадение шага под датчики. Если Т-паз профиля не по ISO 15552 — датчики Festo и других ISO-производителей в него не сядут.
• Несовпадение резьбы штока. На Ø50 ISO задаёт M16×1,5. Если поставщик использует M14 или M16×2,0 — придётся менять все наконечники, вилки, муфты.
• Несовпадение крепёжных кронштейнов. Лапы LB, фланцы FA, цапфы CA по ISO имеют фиксированную геометрию.

Подбор по ISO 15552 снимает все три риска. Установка проходит без переделки опор, без замены датчиков, без переточки крепежа.

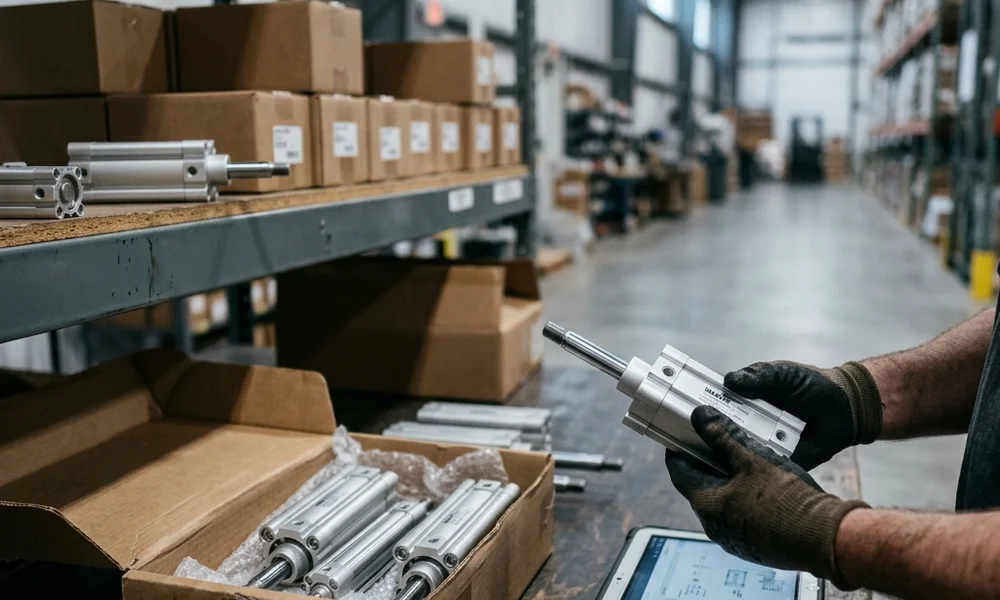

Какие сроки поставки и наличие у аналога DSBG?

Базовые типоразмеры WAALPC SC (Ø32–100, ход 50–250 мм) — срок в карточке. Нестандартные ходы, крупные диаметры (Ø125–250), исполнения с FKM-уплотнениями и сквозным штоком — срок в карточке с производства; отдельно доступен ремкомплект SC для планового обслуживания. Для Ø320 (только у Festo DSBG) аналога WAALPC SC нет — по этому типоразмеру предлагаем оригинал или альтернативное решение под задачу.

Перед оформлением счёта мы подтверждаем фактическое наличие конкретного артикула с ходом — это занимает несколько часов и исключает ситуацию, когда клиент получает «не то, что заказывал».

Из каких трёх шагов состоит подбор аналога?

Шаг 1. Список артикулов. Вы присылаете перечень Festo DSBG, под который нужен совместимый аналог. Формат — Excel, PDF, фото, скан спецификации, текст письма. Если артикулы не полные — мы дочитываем по контексту проекта (диаметр, ход, тип демпфирования).

Шаг 2. Таблица соответствия. Возвращаем матрицу подбора: ваш Festo → артикул WAALPC SC → совместимость по ISO → срок поставки → цена. На каждую позицию — обоснование совместимости (по каким параметрам ISO 15552 совпадение). Стандартный срок — 1 рабочий день, для списков от 50 позиций — до 3 рабочих дней.

Шаг 3. Счёт. Если по подбору вопросов нет — выставляем счёт от ИП Ибрагимова Эльвира Данияловна (Плательщик НДС с 18.05.2026), отгружаем согласно подтверждённому сроку.

Как выглядит пример КП на 76 позиций?

В июне 2026 по списку заказчика из 76 позиций импортной пневматики мы подготовили КП: 63 позиции закрыты совместимыми аналогами WAALPC на сумму около 5 млн ₸ (по КП июня 2026).

13 позиций — специальные исполнения, по которым аналог мы не предлагали.

Как отправить список на подбор?

Описание процесса и форма приёма списков — на странице /podbor-zameny-importnoy-pnevmatiki/. Можно также отправить список на почту, указанную в контактах сайта — формат файла не важен, мы работаем с Excel, PDF, фотографиями и текстом.

В сопроводительном письме желательно указать:

• Тип задачи (срочная аналог вышедшего из строя, плановое импортозамещение, проектируем новый узел).
• Желаемый срок отгрузки (это влияет на выбор между типовыми позициями и специсполнениями).
• Особые требования (взрывозащита, температура, нестандартные демпферы, сквозной шток).

После получения списка мы возвращаем таблицу подбора в течение 1 рабочего дня и согласовываем спорные позиции по телефону или почте до выставления счёта.

Какие материалы по другим сериям пригодятся?

• DSBC (профильный ISO 15552 до Ø125) — базовая профильная серия, которая служит совместимым аналогом для большинства Festo при импортозамещении.
• DSNU (мини ISO 6432) — круглые цилиндры Ø8–25 мм для задач малого усилия и компактных узлов.
• ADN (компактные ISO 21287) — короткие квадратные цилиндры для прижимных и подачных операций с ограниченным ходом.

Если в вашем проекте смешаны разные серии — присылайте полный список одним файлом, мы разнесём по таблицам и предложим единое решение.

Какие серии WAALPC по реестру покрывают диаметры Festo DSBG — DSBG, SI и SAI?

В реестре сайта есть одноимённая серия WAALPC DSBG: диаметры 32, 40, 50, 63, 80, 100, 125, 160, 200, 250 и 320 мм, 700 шт., цена от 19 620 ₸. Для кода Festo DSBG-32-100-PPV-A в факт-чеке подтверждён наш DSBG-32-100-PPV-A. Цена сильно зависит от диаметра и хода.

При больших диаметрах усилие быстро растёт. Пример при давлении 0,6 МПа на прямом ходе: у Ø160 мм — около 12 кН, у Ø320 мм — около 48 кН. Поэтому для диаметров от 160 мм проверьте прочность крепления и раму под такую нагрузку.

Кроме прямой серии, для профильного корпуса ISO 15552 есть SI (диаметры 32–200 мм, 739 шт.) и SAI (32–125 мм, 281 шт.). Выбирайте по диаметру, ходу, креплению и демпфированию. Пришлите полный артикул Festo DSBG — мы назовём совместимый аналог после сверки.

Какие вопросы чаще всего задают про DSBG и аналог WAALPC SC?

SC действительно соответствует ISO 15552?

Нет. SC — фирменный формат AirTAC, официально по ISO 15552 не аттестован. Но по присоединительным и крепёжным размерам на большинстве диаметров он совпадает с DSBG — это совместимый по монтажу аналог, не сертифицированная копия стандарта.

Сколько стоит начальный типоразмер SC-32-25?

По текущему прайсу — от 6 300 ₸, цена растёт с ходом и диаметром. Точную цену и срок на нужный артикул подтверждаем при оформлении счёта.

Есть ли у WAALPC аналог для DSBG-320?

Нет. Ряд WAALPC SC заканчивается на Ø250 — для Ø320 у нас остаётся оригинальный Festo DSBG-320 либо альтернативное решение под задачу.

На Ø50 крепёж SC и DSBG совпадает полностью?

Нет, известно расхождение: резьба крепёжных отверстий M6 вместо M8, шаг стяжек 47 мм вместо 46,5 мм. На этом диаметре проверяйте крепёж по факту перед монтажом, а не по названию серии.
