Festo пневмоцилиндры — подбор актуального аналога за 1 рабочий день

С 2022 года официальные поставки Festo в Россию остановлены. Заводы, у которых в проектной документации зашиты артикулы DSBC, DSNU, ADN и ESBF, остались без сервисных каналов: оригинальный пневмоцилиндр Festo купить сейчас можно только через серый параллельный импорт с ценой ×2–3 к довоенной и сроками 8–14 недель. Это не решение для линии, которая должна работать в следующую смену.

CORNETA.TECH — инженерный консалтинг по подбору аналога импортной пневматики. Мы не торгуем «коробками»: мы получаем от клиента список артикулов Festo с монтажными требованиями, в течение одного рабочего дня собираем таблицу совместимых аналогов с обоснованием по ISO и сообщаем срок поставки. Эта страница — про то, как устроен процесс, какие серии Festo мы закрываем, и сколько это стоит на примере КП из 76 позиций.

Почему ремонт через оригинал больше не работает?

Стандартный путь «найти festo цилиндр цена в наличии» сегодня выглядит так:

• Поиск через 5–8 трейдеров параллельного импорта, котировки в течение 3–10 дней.
• Цена выше довоенной в 2–3 раза (валюта + логистика через третьи страны + маржа посредника).
• Срок поставки 6–14 недель — без гарантии, что груз не застрянет на таможне.
• Гарантия производителя в Казахстане не действует, рекламации некуда направлять.
• Сервисные комплекты (уплотнения, поршень, шток) поставляются с теми же сроками.

Для опытного производства, где простой линии стоит сотни тысяч рублей в сутки, такая схема приемлема только для уникальных позиций, у которых нет аналога. Для серийных пневмоцилиндров — а это 90% парка Festo на российских заводах — есть рабочее решение.

Почему ISO работает как универсальный «переводчик» при подборе?

Большинство пневмоцилиндров Festo разработаны под международные монтажные стандарты ISO. Это означает, что присоединительные и габаритные размеры — фланцы, проушины, цапфы, расстояние между крепёжными отверстиями, диаметр и длина штока с резьбой — заданы не «фирменным» чертежом Festo, а единым стандартом, который соблюдают все добросовестные производители мира.

Ключевые стандарты, по которым мы подбираем совместимый аналог:

• ISO 15552 — профильные пневмоцилиндры с магнитным поршнем Ø 32–125 мм (Festo DSBC, DNC). Стандартизованы все монтажные размеры — пневмоцилиндр другого производителя встаёт на штатные крепления без переделки кронштейнов.
• ISO 6432 — мини-пневмоцилиндры круглого сечения Ø 8–25 мм (Festo DSNU, ESNU). Стандартизованы резьба на штоке, посадочные размеры, межосевые расстояния.
• ISO 21287 — компактные пневмоцилиндры Ø 20–100 мм (Festo ADN, AEN). Малая строительная длина при стандартизованном креплении.
• ISO 15552 также покрывает серию DSBG (профильный со встроенными стяжными шпильками, диаметры до Ø320).
• Для бесштоковых направляющих и линейных приводов (Festo DGC, DGE) формальный ISO отсутствует, но аналог с оговорками подбирается по ходу, нагрузке и типу направляющей.

Когда монтаж выполнен по ISO, аналог пневмоцилиндра Festo — это операция «открутить-прикрутить». Электрика (датчики положения T-паз или круглый паз) и пневматика (резьба G1/8, G1/4, G3/8) сохраняются. Это не маркетинговое утверждение — это инженерная норма, прописанная в стандарте.

Что можно сделать за 1 рабочий день?

Подбор аналога устроен как трёхшаговый процесс. SLA — 1 рабочий день для списка до 50 позиций, до 3 рабочих дней для крупных списков и нестандартных конфигураций.

Шаг 1. Приём списка

Клиент присылает любую форму: Excel из закупочной системы, скан спецификации, фото шильдиков с оборудования, выгрузку из 1С, PDF из проектной документации. Для каждой позиции нам нужны:

• Артикул Festo (например, DSBC-50-200-PPVA-N3).
• Количество.
• Желательно — функция в машине (зажим, выталкиватель, поворот, и т.п.) — это помогает выбрать оптимальный класс точности и материал штока.

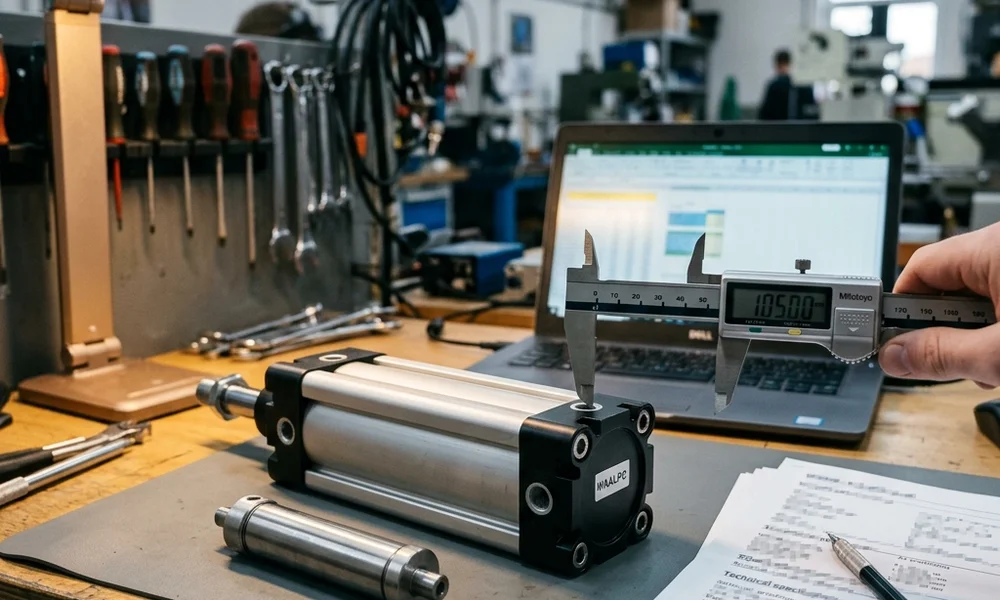

Если артикулов нет, а есть только чертёж или фото — справимся: расшифровать монтажный размер по геометрии для опытного инженера несложно.

Шаг 2. Подбор совместимых аналогов и оценка

В течение одного рабочего дня мы возвращаем таблицу из 5 столбцов:

Festo	Совместимый аналог	Соответствие ISO	Срок	Цена за шт

Аналоги подбираются из ассортимента WAALPC (основной партнёр) и при необходимости из SMC, AirTAC, Norgren — с указанием источника. По каждой позиции указывается, какие параметры совпадают полностью (ISO-монтаж, ход, диаметр, резьба портов), а какие отличаются (например, материал уплотнений NBR vs FKM, рабочий диапазон температур, исполнение с тормозом). Никаких «закроем глаза на разницу» — все компромиссы фиксируются явно.

Срок указывается в формате:

• Срок указан в карточке товара. — позиция собирается под клиента или производится партией.

Шаг 3. Договор, отгрузка, документы

После согласования цен оформляем счёт от ИП Ибрагимова Эльвира Данияловна (Плательщик НДС с 18.05.2026). Работаем по безналу, с НДС нет — спецрежим. Срок — в карточке, доставка по Казахстану транспортными компаниями. Полный пакет закрывающих документов: накладная и ЭСФ, договор поставки, спецификация.

Как выглядит пример КП на 76 позиций Festo?

В июне 2026 по списку заказчика из 76 позиций импортной пневматики мы подготовили КП: 63 позиции закрыты совместимыми аналогами WAALPC на сумму около 5 млн ₸ (по КП июня 2026).

Подробнее — на странице /podbor-zameny-importnoy-pnevmatiki/.

Какие серии Festo мы закрываем аналогом?

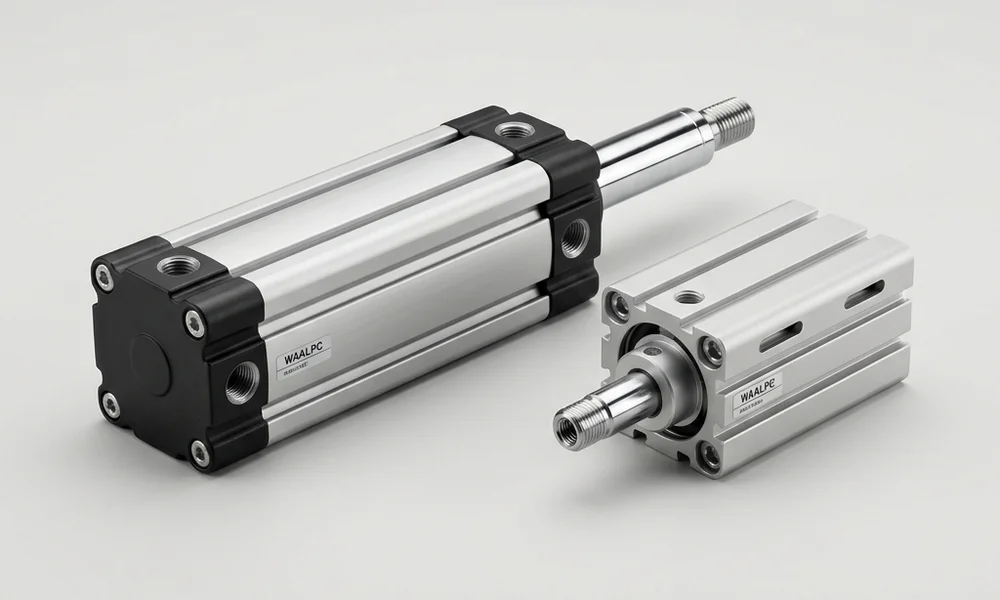

DSBC — профильные с магнитным поршнем (ISO 15552)

Самая массовая серия Festo на российском рынке. Ø 32, 40, 50, 63, 80, 100, 125 мм, ход 25–500 мм (стандарт) и до 2000 мм (на заказ). Профильный корпус с T-пазами под датчики, амортизация PPV (регулируемая) или PPS (саморегулируемая).

Закрываем совместимыми аналогами WAALPC серии SC (профильный корпус, магнитный поршень; крепёж близок к ISO 15552, но сама серия не аттестована — на Ø50 резьба M6 вместо M8) и при необходимости — SMC MB (шпильчатый формата SMC, резьба штока не по ISO 15552) и AirTAC SAI (ISO 15552). Монтажные размеры сверяйте по факту — встают на штатные кронштейны Festo.

Подробная страница серии: /zamena-festo-dsbc/.

DSNU / ESNU — мини круглые (ISO 6432)

Ø 8, 10, 12, 16, 20, 25 мм, ход 10–500 мм. Круглое сечение корпуса, шток с резьбой M, амортизация на больших ходах. Применяются в малой автоматизации, упаковке, сборочных машинах.

Совместимый аналог — WAALPC серии MA / MAL (ISO 6432, круглый корпус), AirTAC MA, SMC CJ2. Монтажные размеры и резьба на штоке стандартизованы — совместимый аналог встаёт без переделки.

ADN / AEN — компактные (ISO 21287)

Ø 20, 25, 32, 40, 50, 63, 80, 100 мм, ход 10–80 мм (стандарт). Малая строительная длина — критично, когда нет места для классического профильного. Двухсторонний шток (AEN) — для применений с симметричной нагрузкой.

Закрываем компактным форматом WAALPC SDA/ACQ (повторяет формат SMC CQ2), а также SMC CQ2 и AirTAC ACQ. Festo ADN — по ISO 21287; CQ2/ACQ — близкий фирменный формат, посадку под конкретный ADN сверяем по артикулу.

ESBF — электромеханические со стандартом ISO 15552

Электроцилиндры в форм-факторе ISO 15552 — серво/шаговый привод с механической передачей. Это уже не пневматика, и здесь мы честны: точных аналогов «один-в-один» по электронике нет. Если задача — заменить пневматикой (нагрузка и точность позволяют), подбираем DSBC. Если нужен именно электропривод — подбираем аналог из решений TPA, AirTAC EXC, но это отдельный разговор с участием технолога заказчика.

DGC / DGE — линейные приводы

Это два разных принципа, которые часто путают. DGC — бесштоковый пневмоцилиндр (магнитная или механическая связь поршня с кареткой, встроенная направляющая). DGE — линейная ось с зубчатым ремнём (электромеханический привод), а не пневматика. ISO для них нет — подбираем аналог с оговорками по ходу (до 5000 мм), нагрузке на каретку и типу направляющей (шариковая, скольжения, рельсовая). Аналог бесштокового DGC — WAALPC RMH/RMS (бесштоковые с магнитной связью) или AirTAC RMT.

DSBF — нержавеющие; фиксация штока — опция, не серия

DSBF — нержавеющая сталь AISI 304/316 (пищёвка, фармацевтика, мойка), подбираем совместимые аналоги WAALPC и SMC соответствующих исполнений. Отдельно у Festo есть опция фиксации штока в конечном положении (защита от падения при потере давления, для вертикальных применений) — это опция исполнения DSBC, а не отдельная серия. DSBG (упомянут выше) — это профильный цилиндр со встроенными стяжными шпильками и диаметрами до Ø320 мм, к тормозу отношения не имеет.

Что важно проверить до отправки списка?

Чтобы сэкономить день переписки, при формировании списка укажите по каждой позиции:

1. Полный артикул Festo — включая хвост (типы амортизации, материал уплотнений, наличие сенсорной полосы, типа крепления). Артикул DSBC-50-200-PPVA-N3 и DSBC-50-200-PPSA-N3 — это два разных пневмоцилиндра.
2. Рабочую среду — стандартный воздух / запылённая / агрессивная (тогда нужны FKM-уплотнения) / пищевое производство (нержавейка).
3. Рабочий диапазон температур — диапазон — по карточке серии.
4. Тип крепления — задний фланец (MF1), передний фланец (MF2), цапфы (MT4), проушина (MP). Это уточняет, какие дополнительные кронштейны нужны (если нужны).
5. Датчики положения — какой тип (геркон, PNP, NPN), какой кабель, какое количество. Часто экономия в основной позиции «съедается» неправильным подбором датчиков.

Что не получится сделать за 1 день?

Чтобы быть честными — есть ограничения, при которых SLA «1 рабочий день» не действует:

• Списки 50+ позиций — до 3 рабочих дней (нужно вручную проверить каждый аналог).
• Нестандартные исполнения — пневмоцилиндры с тензодатчиками силы, со встроенными энкодерами, с особой геометрией штока, с фланцами под заказную плиту. Здесь требуется уточнение у производителя — от 3 до 7 рабочих дней.
• Заводская конфигурация под проект — если в спецификации обязателен ход 437 мм (а не стандартный 400 мм), это сборка — срок в карточке, срок 4–6 недель.
• Сервисные комплекты на сами Festo — мы поставляем совместимый аналог, а не оригинальные уплотнения. Если задача отремонтировать существующий пневмоцилиндр Festo, это не наш профиль.

Сколько стоит аналог — ориентир по DSBC?

Несколько ориентировочных цен по самой массовой серии DSBC (розница, без скидок):

Festo	Совместимый аналог	Цена аналога	Эконом. к Festo
DSBC-32-100-PPVA-N3	WAALPC SC-32-100	от 24 780 ₸	≈ ×7,7
DSBC-40-160-PPVA-N3	WAALPC DSBC-40-160-PPV-A (ближайший ход)	от 31 980 ₸	≈ ×8,5
DSBC-50-250-PPVA-N3	WAALPC DSBC-50-250-PPV-A	от 51 540 ₸	≈ ×8,0
DSBC-63-200-PPVA-N3	WAALPC DSBC-63-200-PPV-A	от 51 060 ₸	≈ ×8,3
DSBC-80-200-PPVA-N3	WAALPC DSBC-80-200-PPV-A	от 73 740 ₸	≈ ×8,9
DSBC-100-160-PPVA-N3	WAALPC SC-100-150 (ближайший ход)	от 25 020 ₸	≈ ×12,2

Цены на конкретный артикул всегда уточняем в счёте — зависит от текущих остатков, объёма заказа и комплектации (датчики, кронштейны).

Какая гарантия и техподдержка есть на аналог?

Гарантия — 12 месяцев (срок заявлен производителем; условия — в разделе «Возврат и обмен»). На время гарантийного срока производитель обеспечивает замену вышедших из строя изделий при заводском браке. Сервисные комплекты (уплотнения, поршневая группа) — цена 15–25% от стоимости пневмоцилиндра.

Технический специалист на связи в рабочие дни 9:00–18:00 — поможет уточнить артикул по фото шильдика, разобрать спорные случаи замены, подобрать датчик или крепление.

Сколько позиций и какие диаметры у серий WAALPC, к которым подбирают цилиндры Festo?

Сводка по реестру сайта. Серия DSBC — диаметры 32–125 мм, 1060 шт., цена от 17 820 ₸. DSBG — 32–320 мм, 700 шт., цена от 19 620 ₸. DSNU — 10–32 мм, 736 шт., цена от 6 660 ₸. ADN (компактные по ISO 21287) — 12–125 мм при ходе 5–50 мм, 177 шт., цена от 8 460 ₸.

Диаметр и ход — главные параметры, по ним подбор начинается. Затем сверяют демпфирование (упругое или регулируемое), наличие магнита на поршне и крепление. Для круглых цилиндров ISO 6432 стандарт покрывает диаметры до 25 мм, для профильных ISO 15552 — от 32 до 320 мм.

Серия Festo DGC (линейные приводы) с нашими сериями в таблицу не входит: пары с ними не подтверждены. Пришлите список артикулов Festo — по каждой позиции вы получите ответ с сериями и сверкой по полному коду.

Как отправить список на подбор?

Тремя способами:

1. На почту с темой «Подбор аналога Festo» — приложите Excel/PDF/фото.
2. Через форму подбора на сайте — там же можно прикрепить файл.
3. По телефону +7 707 540-71-38 · info@corneta.kz (WhatsApp на всех номерах) — инженер сразу запишет позиции и согласует формат отправки списка.

В ответ получите таблицу аналогов с указанием срока и ценой. Ответ — в течение 1 рабочего дня для стандартных списков, до 3 рабочих дней для крупных и нестандартных.

CORNETA.TECH не торгует «по списку». Мы делаем инженерный разбор: какие позиции закроются совместимым аналогом без переделок, какие потребуют допоснастки, какие лучше оставить на оригинал. Это позиция консалтинговая, не дилерская — и именно поэтому экономия на крупном заказе оказывается не 10–15%, а в 2–2,5 раза.

ИП Ибрагимова Эльвира Данияловна, Плательщик НДС с 18.05.2026. Москва.
