Пневмоцилиндр двустороннего действия vs одностороннего: как выбрать

Краткий ответ: ниже рассматриваются односторонние цилиндры с пружиной: воздух работает в одной полости, направление пневматического хода и действия пружины зависит от исполнения; цилиндр двустороннего действия получает воздух в обе полости и развивает усилие в обоих направлениях. Одностороннего выбирают для простых зажимов и фиксаторов, двустороннего — когда нужно усилие на прямом и обратном ходе; ниже — сравнение и правила выбора; общий порядок — как подобрать пневмоцилиндр по усилию, ходу и присоединению.

Подобрать и купить пневмоцилиндры в каталоге →

Подобрать товар или аналог по коду: введите артикул в подбор аналога или пришлите список кодов на подбор замены импортной пневматики.

Первый вопрос при выборе пневмоцилиндра: одностороннего или двустороннего действия? Ответ определяет схему управления, расход воздуха и надёжность системы.

Купить пневмоцилиндр недорого: MA (мини-цилиндр) — от 5 640 ₸; MAL — от 5 520 ₸; SDA (тонкий) — от 3 840 ₸; CQ2 (компактный) — от 4 500 ₸; пневмоцилиндр MBL (мини-цилиндр с алюминиевой гильзой, Ø20–63) — от 7 980 ₸; все серии — в каталоге пневмоцилиндров.

Где купить недорогой пневмоцилиндр и какие серии с ценой?

Если нужно сразу посмотреть варианты, вот пять серий каталога с актуальной ценой «от» — тип действия, ход и диаметр выбирают на странице серии:

• Тонкий пневмоцилиндр SDA — от 3 840 ₸
• Компактный пневмоцилиндр CQ2 — от 4 500 ₸
• Мини-цилиндр MAL — от 5 520 ₸
• Мини-цилиндр MA — от 5 640 ₸
• Компактный одноштоковый цилиндр CDQ2B — от 5 820 ₸

Все серии и фильтр по диаметру и ходу — в каталоге пневмоцилиндров.

Параметр	Одностороннего с пружиной (СА)	Двустороннего (ДА)
Распределитель	3/2	5/2
Рабочих трубок	1	2
Расход воздуха	✅ Примерно вдвое меньше	Полный
Усилие возврата	Пружина или воздух — по направлению действия конкретного исполнения; допустимое усилие проверяют по паспорту	✅ Давлением воздуха
Безопасность (fail-safe)	Пружина ведёт шток в заданное положение	Требует доп. решений
Макс. ход	Короткий (по каталогу серии)	✅ Любой ход ряда серии
Стоимость системы	Ниже: проще схема и распределитель 3/2	Выше

В этой статье: подробное сравнение двух типов, формулы усилий, таблица применений, пошаговый алгоритм выбора, стандарты ISO и 5 частых вопросов.

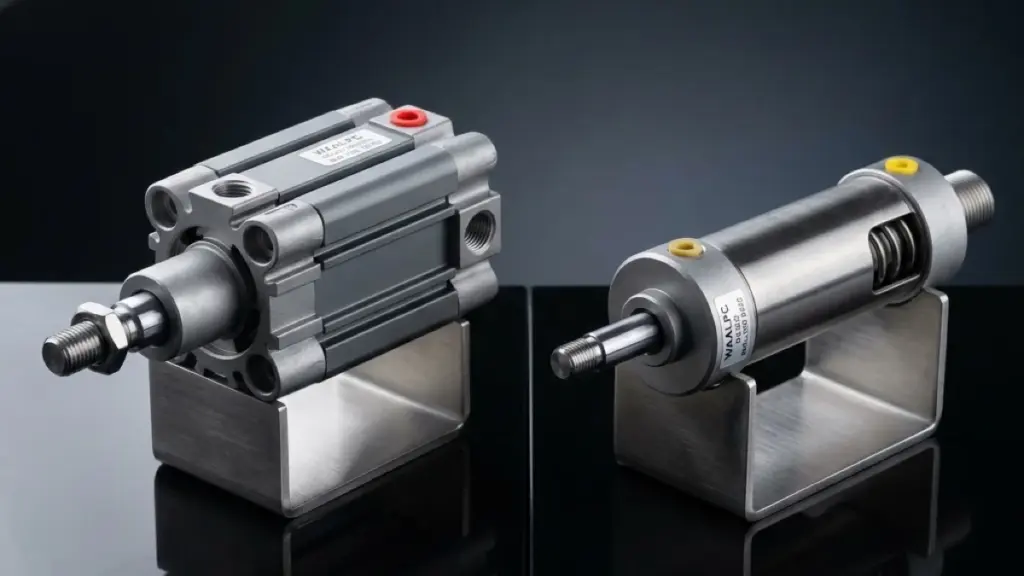

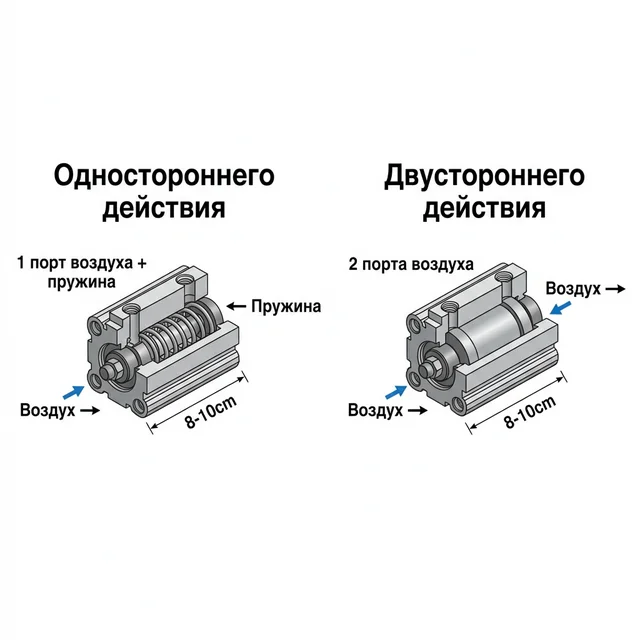

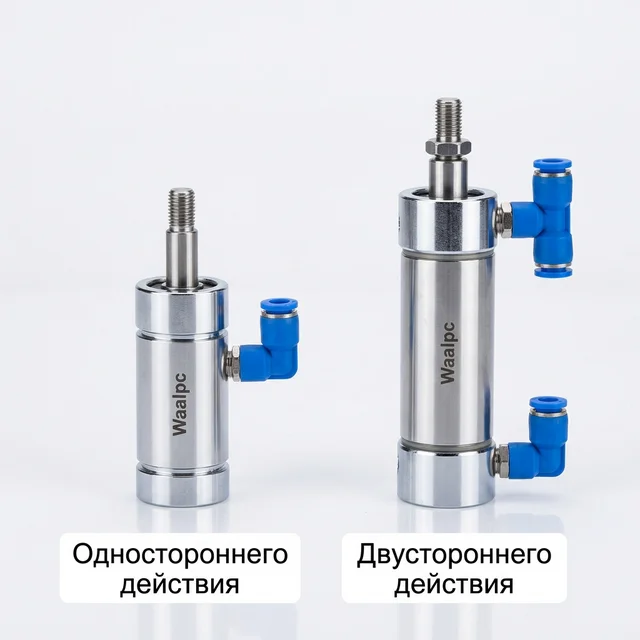

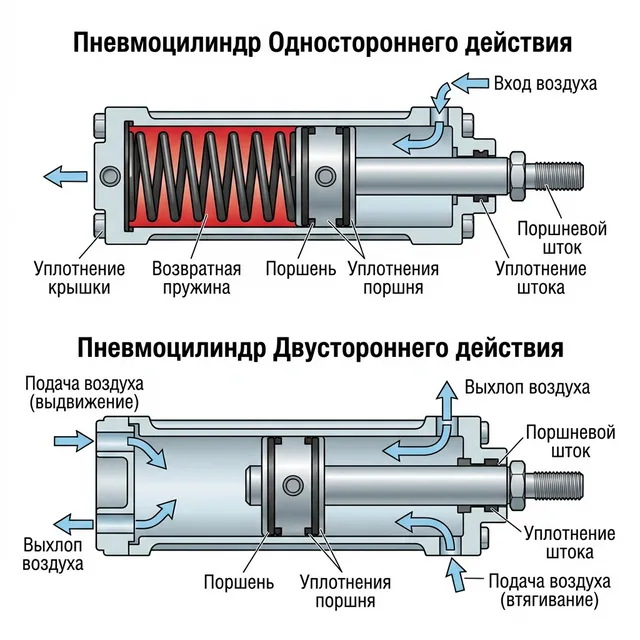

1. Что такое цилиндр одностороннего действия?

Принцип

В рассматриваемом исполнении с пружинным втягиванием воздух выдвигает шток, а встроенная пружина возвращает его. Существуют и односторонние исполнения с пружинным выдвижением: воздух выполняет втягивание. Направление хода проверяют по коду и паспорту исполнения. Один рабочий порт, один распределитель 3/2, одна трубка. Полость с пружиной сообщается с атмосферой через дыхательное отверстие — его нельзя заглушать; в пыльной среде на него ставят фильтр или выводят в чистую зону. Для цилиндра двустороннего действия используйте распределитель 5/2.

Плюсы

• ✓ Одна линия воздуха — простая схема, меньше фитингов.
• ✓ Нужен только распределитель 3/2 (дешевле, чем 5/2), например электромагнитный 3V210-08-DC24V с катушкой 24 В DC.
• ✓ При потере давления пружина ведёт шток в заданное положение. Безопасным оно будет, только если так решено оценкой рисков (см. раздел «Безопасность» ниже).
• ✓ Расход воздуха примерно вдвое меньше, чем у двустороннего (тот тратит воздух и на обратный ход).

Минусы

• ⚠ Пружина отнимает часть усилия — фактическое усилие ниже расчётного; доля зависит от диаметра и жёсткости пружины.
• ⚠ Ограничен ход: длинная пружина делает цилиндр длинным, поэтому ход обычно короткий — допустимый смотрите в каталоге серии.
• ⚠ Пружина изнашивается и со временем теряет жёсткость — учитывайте при частых циклах.
• ⚠ В рассматриваемом исполнении втягивание выполняет пружина; допустимую нагрузку на этот ход проверяют по её характеристике.

Усилие рассматриваемого цилиндра с пружинным втягиванием

F_реал = P × (π/4 × d²) − F_{пружина} − F_трения

Допущения: давление 6 бар, ∅32 мм, усилие пружины 30 Н (условное значение — у каждой серии своё, смотрите каталог), трение уплотнений не учтено:

F = 0,6 × (3,14/4 × 32²) − 30 = 0,6 × 804 − 30 = 482 − 30 = 452 Н

Потеря на пружину — 6%. Для ∅16 мм при той же пружине: 0,6 × 201 − 30 ≈ 91 Н, потеря уже около 25%. Трение уплотнений отнимает ещё порядка 10% (ориентир) — итоговое усилие ниже.

👉 Подробный расчёт усилия →

2. Что такое цилиндр двустороннего действия?

Принцип

Воздух подаётся в обе полости поочерёдно. Два порта, распределитель 5/2 (или 4/2), например 4V210-08-DC24V, две трубки.

Плюсы

• ✓ Полное пневматическое усилие в обе стороны.
• ✓ Любой ход в пределах ряда серии (например, для DSBG по карточке — до 2000 мм).
• ✓ Точное управление скоростью дросселями в обоих направлениях, например дросселями с обратным клапаном SL06-01A (серия SL).
• ✓ Нет пружины — нет её износа и потерь усилия.

Минусы

• ⚠ Две линии воздуха — удвоенное количество фитингов, трубок, соединений.
• ⚠ Расход воздуха примерно ×1,9: обе полости заполняются, но штоковая — на объём штока меньше.
• ⚠ Распределитель 5/2 дороже 3/2.
• ⚠ При потере давления положение штока не определено: под нагрузкой или весом он может сдвинуться. Пружинный возврат 5/2 определяет положение золотника; возврат цилиндра требует подачи воздуха и достаточного усилия. Удержание замком или зажимным узлом проверяют по документации исполнения и всей схеме (см. раздел «Безопасность»).

Усилие двустороннего цилиндра

Прямой ход: F = P × (π/4 × d²) — теоретическое усилие без трения; на практике на 10% меньше (ориентир)

Обратный ход: F = P × (π/4 × (d² − d_шток²))

листайте таблицу вбок →

∅ поршня	∅ штока	F прямой (6 бар)	F обратный (6 бар)	Потеря обратного
32	12	483 Н	415 Н	14%
50	20	1178 Н	989 Н	16%
63	20	1870 Н	1681 Н	10%
100	25	4712 Н	4418 Н	6%

⚠ Важно: если нагрузка приложена на обратном ходе (втягивание) — считайте по усилию обратного хода. Подробнее в статье «Расчёт усилия пневмоцилиндра».

3. Как выглядит сводная таблица сравнения?

Сводное сравнение по распределителю, числу трубок, расходу воздуха, усилию возврата, положению при пропаже воздуха, ходу и стоимости системы — в таблице в начале статьи.

4. Какие стандарты ISO применяются?

листайте таблицу вбок →

Стандарт	Тип	Диаметры	Оба типа?
ISO 15552	Стандартные	32–320 мм	Преимущественно двуст.
ISO 6432	Мини-цилиндры	8–25 мм	Оба
ISO 21287	Компактные	20–100 мм	Преимущественно двуст.

✓ Обозначения. Исполнение одностороннего действия у каждого производителя обозначается по-своему (в расшифровке артикула серии) — ищите его в каталоге серии. В каталоге corneta.kz цилиндры ISO 15552 (DSBC, DSBG) и ISO 6432 (DSNU) — двустороннего действия; одностороннее исполнение с возвратной пружиной указано как опция в карточке серии SDA — наличие и обозначение уточняйте по запросу. Кроме профильных, по ISO 15552 есть цилиндры DNC (например, DNC-32-50-PPV-A), по ISO 6432 (до Ø25 мм) — круглые MAL с алюминиевым корпусом; исполнение — по карточке серии.

👉 Цилиндры ISO 15552 в каталоге →

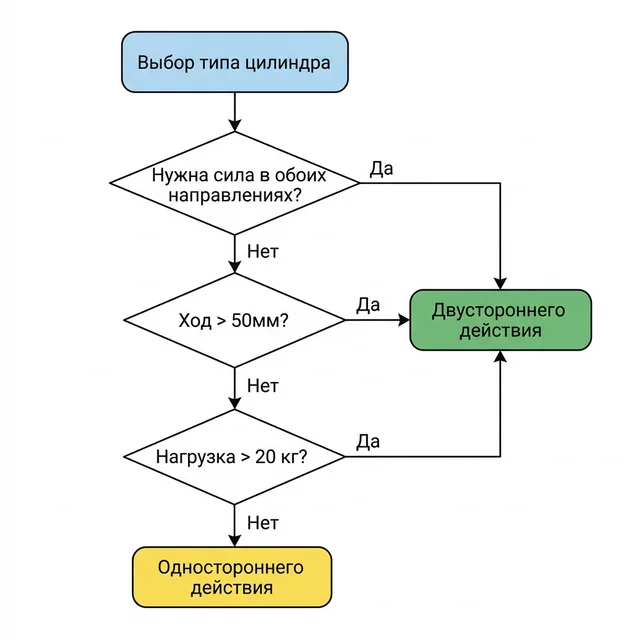

5. Как выбрать — одностороннего или двустороннего действия?

1. Нагрузка на втягивании? Для пневматического усилия на этом ходе выбирают двустороннее исполнение либо одностороннее с пружинным выдвижением; допустимые усилия проверяют по паспорту.
2. Ход длиннее допустимого для одностороннего исполнения серии (обычно десятки мм)? Если да → двустороннего. Пружина на длинном ходе — нестабильна.
3. Нужно заданное положение при пропаже воздуха? Сначала решите, какое положение безопасно — для зажима детали, например, безопасно удержание, а не освобождение. Пружина одностороннего цилиндра ведёт шток только в одно, заранее выбранное положение.
4. Расход воздуха критичен? Одностороннего тратит примерно вдвое меньше.
5. Всё остальное → двустороннего (универсальнее, стандартный выбор в каталоге).

Что будет при пропаже воздуха и напряжения?

Сжимаемый воздух сам по себе не гарантирует удержание груза. При пропаже подачи связь полостей с атмосферой или их запирание зависит от распределителя, обратных клапанов и всей схемы. Безопасное состояние определяют по фактической нагрузке и оценке рисков.

• Пропал воздух. Одностороннего с пружиной: шток идёт в положение пружины, если ей хватает усилия против нагрузки. Двустороннего: положение определяют нагрузка и вес, шток может сдвинуться. Пилотный замок (в каталоге серия PCV) и цилиндр с зажимным узлом (в каталоге DSBC-C) рассматривают по документации конкретного исполнения. Удержание при обрыве шланга зависит от того, какая линия повреждена, где установлен замок, снято ли управляющее давление и есть ли утечки; допустимую нагрузку и функцию зажимного узла проверяют отдельно.
• Пропало напряжение. У электромагнитного 5/2 с одной катушкой пружина возвращает золотник, а дальнейший ход цилиндра зависит от подачи воздуха, давления, нагрузки и схемы. Бистабильный 5/2 сохраняет положение золотника после снятия сигнала; это не гарантирует положение штока. Закрытый центр 5/3 перекрывает рабочие порты, но сжимаемость воздуха и утечки исключают безусловную гарантию удержания груза.
• Воздух вернулся. После пропажи давления шток может резко двинуться в сторону, куда подано питание. Плавный пуск после блока ФРЛ, кнопки управления вне зоны хода, ограждение зоны — обязательны.
• Работа под грузом или рядом с зоной хода. Держит только механика: упор, штифт, подставка. Пневматике и давлению в линии не доверять; перед обслуживанием сбросить давление и запереть подачу.

6. Где применяют такие цилиндры?

Задача	Тип	Причина
Зажим детали в станке	Одностороннего с пружиной на зажим (воздух разжимает) или двустороннего с зажимным узлом	При потере воздуха деталь должна оставаться зажатой: освобождённая деталь во время обработки опасна. Направление пружины выбирают по оценке рисков
Фиксатор / стопор	Одностороннего	Короткий ход, простая конструкция
Подача детали конвейером	Двустороннего	Усилие в обе стороны, длинный ход
Прессование	Двустороннего	Максимальное усилие
Сортировка / отсечка	Двустороннего	Быстрые такты, дросселирование
Аварийная задвижка	Привод с пружиной, рассчитанной на закрытие	При потере воздуха пружина закрывает задвижку. Пружина обычного цилиндра слабая (десятки Н) — для арматуры её усилие считают отдельно

7. Какие вопросы чаще всего задают?

Когда выбрать цилиндр одностороннего действия?

Когда усилие нужно только в одну сторону, ход короткий, а схема должна быть простой — например, прижим или фиксатор. Направление пружины выбирают так, чтобы при пропаже воздуха положение штока было безопасным для вашего процесса.

Можно ли управлять цилиндром двустороннего действия распределителем 3/2?

Технически да: одна полость получает давление, вторая должна свободно сообщаться с атмосферой. Обратный ход тогда происходит только под нагрузкой или весом, управляемого возврата нет. Для управляемого хода в обе стороны нужен 5/2.

Как рассчитать усилие с учётом пружины?

F реальное = F давления − F пружины − F трения. Усилие пружины указано в каталоге серии; в примере статьи взято условное 30 Н. Подробный расчёт — в калькуляторе усилия.

Как сделать, чтобы шток не сдвинулся при пропаже воздуха или напряжения?

Положение золотника и положение штока проверяют отдельно. Пружина моностабильного 5/2 возвращает золотник; ход цилиндра зависит от подачи воздуха, давления, нагрузки и схемы. Пилотный замок не гарантирует удержание при любом обрыве шланга: проверяют повреждённую линию, место установки, управляющее давление и утечки. Зажимной узел выбирают по допустимой нагрузке и предусмотренной функции; само название не подтверждает удержание без давления. Перед работой под грузом исключают движение предусмотренным механическим средством, блокируют подачу и проверяют отсутствие остаточного давления; меры защиты определяют оценкой рисков.

Влияет ли диаметр штока на выбор типа цилиндра?

Да. У цилиндра двустороннего действия усилие при втягивании меньше, чем при выдвижении, на площадь штока: при 6 бар для Ø50 с штоком 20 — 989 Н против 1178 Н. Для одинакового усилия в обе стороны используют цилиндры с двусторонним штоком.

Можно ли использовать цилиндр двустороннего действия с одной трубкой?

Нет, если нужен ход в обе стороны: обе полости должны быть подключены, одна к рабочему давлению, другая к выхлопу. Запертая вторая полость работает как воздушная пружина — поршень пойдёт лишь до равновесия давлений. Исключение — дифференциальная схема: обе полости под давлением для более быстрого выдвижения, усилие при этом падает до давления на площадь штока.

8. Какие специальные модификации цилиндров бывают?

Помимо стандартных одностороннего и двустороннего действия, существуют специальные конструкции:

Таблица специальных типов

листайте таблицу вбок →

Тип	Принцип	Применение	ISO стандарт
Тандем (двухпоршневой)	Два поршня в одном корпусе → удвоенное усилие	Когда нужно больше усилия без увеличения диаметра	Нет стандарта
Многопозиционный	Два цилиндра в серии → 3 или 4 позиции	Сортировка, многоуровневая подача	Нет стандарта
Бесштоковый	Каретка движется по направляющей без выступающего штока	Длинные хода (1000+ мм), ограниченное пространство	нет единого стандарта
Поворотный	Пневмопривод вращает вал на заданный угол (90° или 180°)	Поворотные столы, заслонки	Различные
С направляющими (слайдер)	Шток + 2 направляющие → нет вращения	Точная подача деталей, маркировка	Нет стандарта

⚠ Бесштоковые цилиндры: длинный ход при компактной конструкции (предельный ход — по каталогу производителя). Скорость регулируют дросселями на выхлопе, в том числе на распределителе; у моделей с магнитной связью слишком резкий разгон срывает связь каретки с поршнем.

Как выбрать между стандартным и специальным

Условие	Стандартный (ISO 15552/6432)	Специальный
Ход до 500 мм	✓	Не нужен
Ход 500–5000 мм	Возможно (длинный шток)	Бесштоковый ✓
Нет места для штока	Невозможно	Бесштоковый ✓
Нужен поворот, не линейное движение	Невозможно	Поворотный ✓
Нужно больше усилия без увеличения ∅	Увеличить давление	Тандем ✓

✓ Совет: большинство задач решается стандартными цилиндрами двустороннего действия. Специальные — только когда стандартный физически не помещается или не обеспечивает нужную кинематику.

👉 Компактные цилиндры ISO 21287 →

Магнитный поршень для датчиков положения

Многие современные цилиндры (как одностороннего, так и двустороннего действия) выпускаются с магнитным поршнем — встроенным кольцевым магнитом на поршне; у всех наших цилиндров магнит встроен. Магнит необходим для работы бесконтактных датчиков положения, которые устанавливаются в T-паз или C-паз на корпусе цилиндра. Без магнитного поршня определение положения штока возможно только механическими концевиками — это дороже, сложнее в монтаже и менее надёжно. При заказе цилиндра всегда уточняйте наличие магнитного поршня — в каталогах обозначается как «with magnet», «MP», или «-M». Стоимость магнитного поршня и датчика смотрите в карточках каталога; механический концевик с кронштейном обычно дороже и сложнее в настройке.

Демпфирование в конце хода

При быстром перемещении цилиндра двустороннего действия поршень на полном ходу ударяется о крышку — жёсткий удар, вибрация, преждевременный износ уплотнений. Решение: пневматическое демпфирование — встроенный механизм, который замедляет поршень на последних миллиметрах хода (длина зоны — по каталогу серии). Обозначается в каталоге как «PPV» или «с регулируемым демпфированием», на схеме — отдельным символом демпфера на поршне (ISO 1219-1). Демпфирования по каталогу достаточно, пока энергия движущейся массы не превышает допустимую работу демпфера серии; при больших массах и скоростях нужен внешний упор или замедление дросселями. Без демпфирования ударная нагрузка сокращает ресурс цилиндра. Регулируется винтом на торцевой крышке — закручивайте до устранения стука, но не перетягивайте (цилиндр перестанет доходить до конца хода).

Что в итоге?

• ✓ Одностороннего — зажимы, стопоры, заданное положение пружины, короткий ход, экономия воздуха
• ✓ Двустороннего — перемещение, прессы, конвейеры, автоматизация, большинство задач
• ✓ Формулы: одностороннего F = P×A − F_{пружины}; двустороннего: выдвижение P×A, втягивание P×(A − A_штока)
• ✓ Правило: если не уверены — двустороннего (стандартный выбор), но положение при пропаже воздуха и напряжения продумайте в любом случае

👉 Подобрать цилиндр в каталоге →
