Подключение пневмоцилиндра: схема монтажа и типичные ошибки

Вопрос подключения цилиндра	Ответ
Нужен ли лубрикатор	цилиндру с заводской смазкой (в том числе DSBC WAALPC) обычно нет: на входе ставят фильтр-регулятор
Когда оставить	если смазку требует документация цилиндра или линия уже работает на смазанном воздухе — подачу масла не прекращают
Какое масло	минеральное ISO VG 32 (турбинное), не моторное
Схема	двусторонний цилиндр — распределитель 5/2: питание P, рабочие A и B, выхлопы R и S; скорость настраивают дросселем

Кратко: лубрикатор современному пневмоцилиндру с заводской смазкой (в том числе DSBC WAALPC) обычно не нужен — на входе ставят фильтр-регулятор. Лубрикатор оставляют, только если смазку требует документация цилиндра или линия уже работает на смазанном воздухе: заводская смазка из уплотнений к этому времени вымыта, и подачу масла не прекращают. Масло для лубрикатора — минеральное ISO VG 32 (турбинное), не моторное.

Подобрать и купить пневмоцилиндры в каталоге →

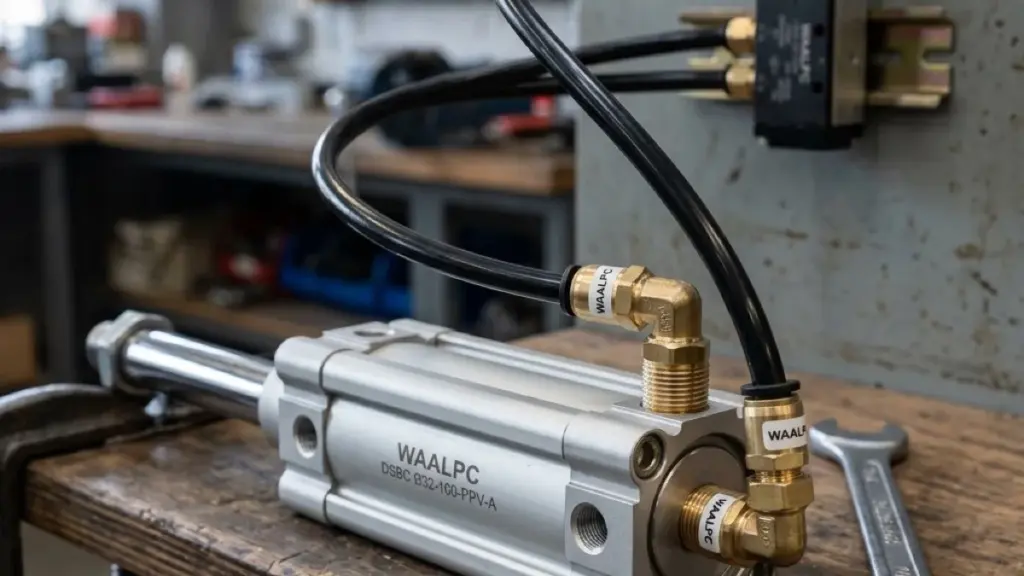

Правильный монтаж пневмоцилиндра — это не формальность. Неверно подобранный фитинг или перепутанные порты распределителя оборачиваются утечками воздуха, вялым ходом штока и остановкой производственной линии. В этой статье разберём схему подключения двустороннего цилиндра к распределителю 5/2, правильный выбор трубок и фитингов, регулировку скорости дросселем — и покажем таблицу типичных ошибок, которые обходятся дороже всего.

Если вы ещё не рассчитали нужное усилие цилиндра — сначала воспользуйтесь калькулятором расчёта усилия. Подключать имеет смысл уже правильно выбранный цилиндр.

Содержание статьи (10 разделов)

1. Что понадобится — какие компоненты схемы?
2. Какая базовая схема подключения двустороннего цилиндра?
3. Как выбрать фитинги и трубки?
4. Как подключить к распределителю 5/2 — какая пошаговая инструкция?
5. Как регулировать скорость — дроссель на выхлопе или на входе?
6. Как смонтировать ФРЛ — какие давление и точка установки?
7. Какие типичные ошибки бывают при подключении пневмоцилиндра?
8. Как выполнить проверку после подключения?
9. Какие вопросы чаще всего задают про подключение пневмоцилиндра?
10. Как подключить совместимый аналог по ISO 15552?

Что понадобится — какие компоненты схемы?

Перед монтажом убедитесь, что в наличии есть все элементы пневматической цепи. Пропущенный дроссель или отсутствие ФРЛ — гарантированные проблемы на стадии пуска.

• Пневмоцилиндр двусторонний — например, серия DSBC (ISO 15552) от WAALPC. Диаметр поршня 32–125 мм, рабочее давление до 0,8 МПа по каталогу завода. Выбирайте по расчёту усилия, не «на глаз». Каталог: пневмоцилиндры.
• Распределитель 5/2 — серия 4V (WAALPC, например 4V210) или аналог. Два рабочих выхода (A и B), питание (P), два выхлопа (R/S). Управление электромагнитным соленоидом, 24 В DC или 220 В AC. Подробнее о маркировке портов и принципе работы распределителя 5/2. Каталог: распределители.
• Блок подготовки воздуха ФРЛ — фильтр + регулятор + лубрикатор, серия AF/AR/AC от WAALPC. Устанавливается на входе линии. Рабочий диапазон регулятора — по карточке серии (у AFR выход 0,05–0,85 МПа). Каталог: подготовка воздуха.
• Дроссели с обратным клапаном — по одному на каждую рабочую линию (A и B). Ставятся на портах цилиндра (или в разрыв линий A и B). На выхлопные порты распределителя R/S обратный клапан не нужен — там воздух идёт только наружу, поэтому туда ставят глушитель-дроссель.
• Цанговые фитинги — прямые, угловые (90°) и тройниковые под трубку PU или PA. Резьба G1/8″, G1/4″, G3/8″ — в зависимости от порта. Подробнее о резьбовых стандартах: сравнение резьб G/R/NPT.
• Полиуретановые (PU) или полиамидные (PA) трубки — диаметр подбирается по цилиндру и требуемому расходу (см. таблицу ниже). Стандартные наружные диаметры: 4, 6, 8, 10, 12 мм.
• Герметик для резьбовых соединений — анаэробный герметик (Loctite 577 / аналог) для конической резьбы R (предпочтителен); ленту ФУМ мотать без захода на первые 1–2 витка — иначе её обрывки попадают в клапаны. Не используйте паклю в пневматике — волокна попадают в клапаны.

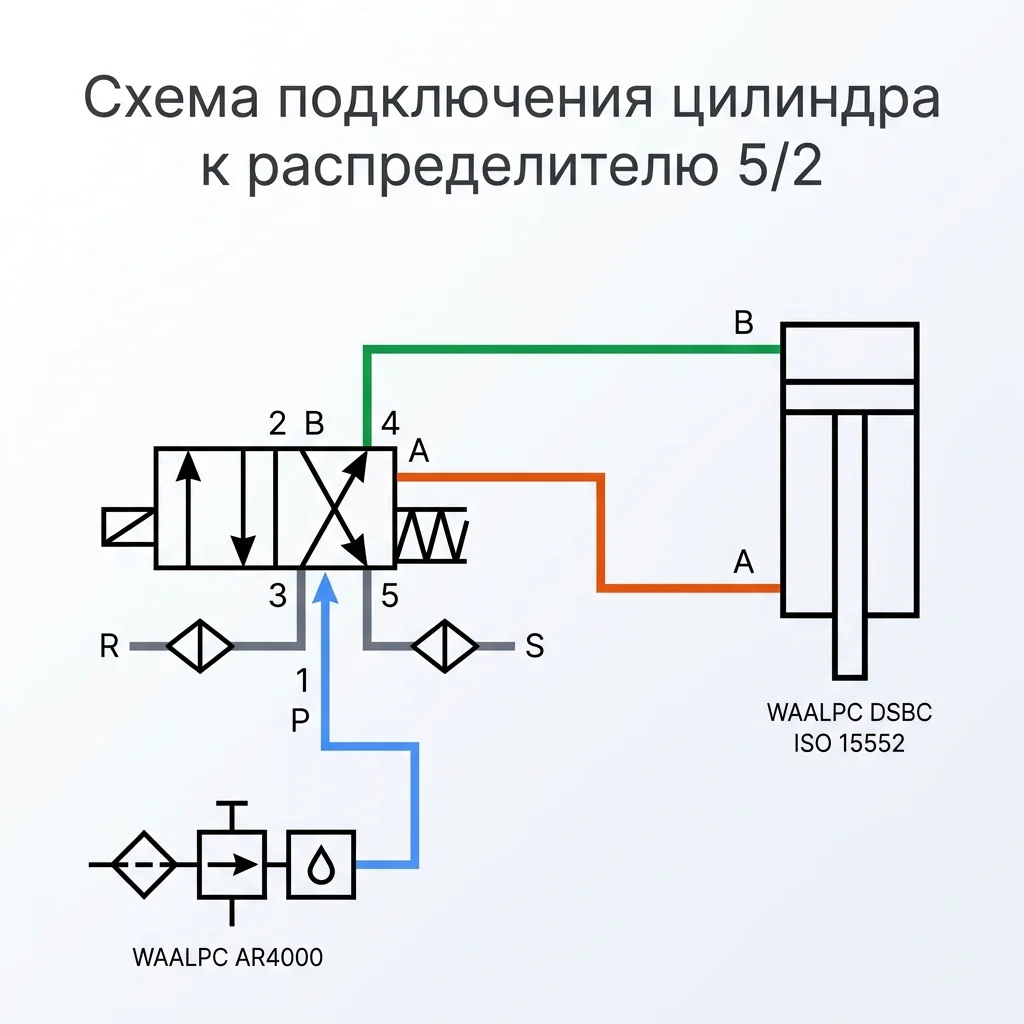

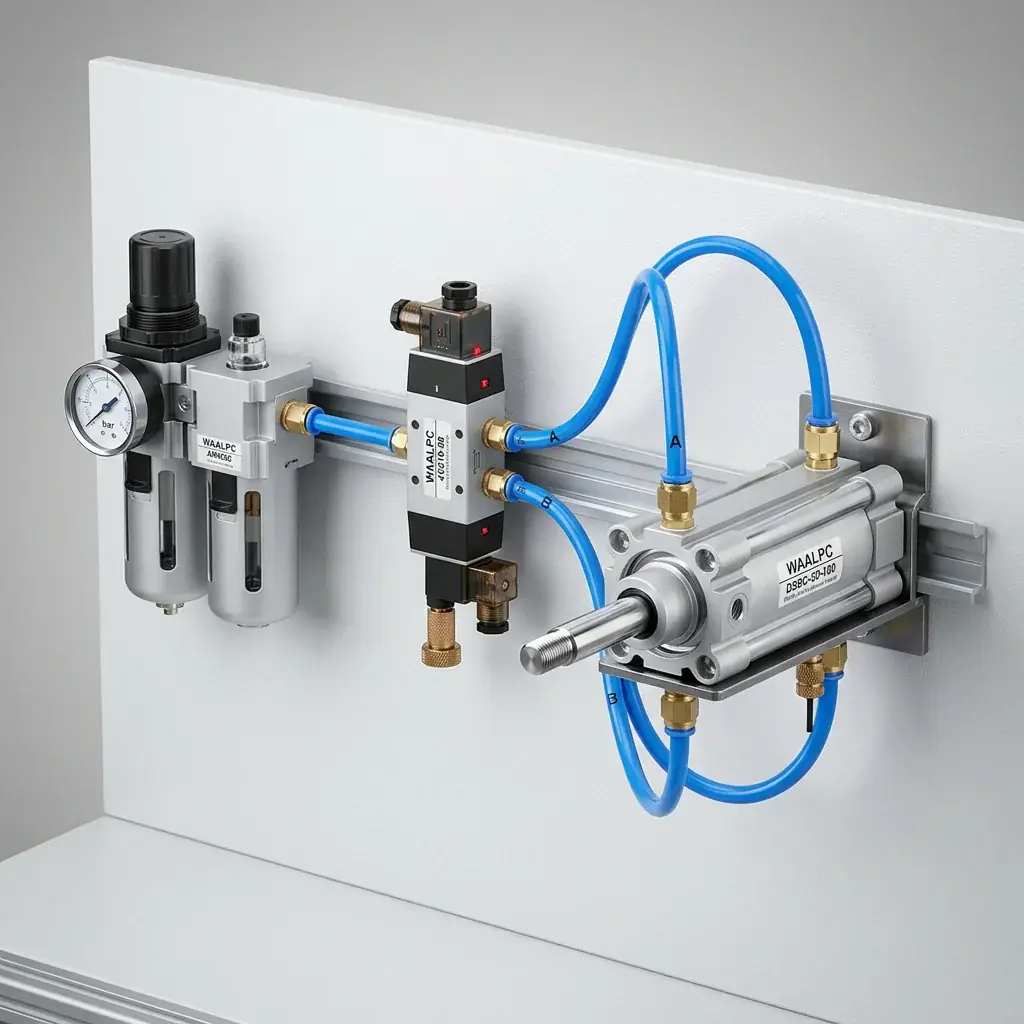

Какая базовая схема подключения двустороннего цилиндра?

Двусторонний цилиндр управляется давлением с обеих сторон поршня. Распределитель 5/2 попеременно подаёт воздух то в поршневую, то в штоковую полость. Обе полости при этом имеют управляемый выхлоп — именно за это отвечают дроссели.

Схема в словесном описании: компрессор → блок ФРЛ (давление настраивается на 5–6 бар) → порт P распределителя 5/2 → в зависимости от положения золотника — порт A или B → через дроссель → соответственно поршневая или штоковая полость цилиндра. Выхлоп из противоположной полости идёт обратно через дроссель → порт B или A → порт R или S распределителя → в атмосферу.

Назначение портов распределителя 5/2

листайте таблицу вбок →

Порт	Маркировка (буквенная)	Маркировка (числовая, ISO 11727)	Назначение
P	P	1	Питание — подача сжатого воздуха от ФРЛ
A	A	4	Рабочий выход №1 → поршневая полость цилиндра
B	B	2	Рабочий выход №2 → штоковая полость цилиндра
R	R	5	Выхлоп порта A (глушитель или дроссель-выхлоп)
S	S	3	Выхлоп порта B (глушитель или дроссель-выхлоп)

⚠️ Важно: числовая маркировка (1/2/3/4/5) и буквенная (P/A/B/R/S) — две разные стандартные системы. На корпусе распределителя обычно указана одна из них. Уточните перед монтажом, чтобы не перепутать выхлоп с рабочим выходом.

Как выбрать фитинги и трубки?

Диаметр трубки определяет расход воздуха и, следовательно, скорость поршня. Занижение диаметра — самая частая причина медленного хода цилиндра, даже при правильном давлении.

листайте таблицу вбок →

Диаметр цилиндра, мм	Рекомендуемая трубка OD, мм	Резьба порта цилиндра	Резьба порта распределителя	Макс. расход при 6 бар, Нл/мин
20–25	PU 4 или PA 4	G1/8″	G1/8″	до 60
32–40	PU 6 или PA 6	G1/8″ (Ø32), G1/4″ (Ø40)	G1/8″ или G1/4″	60–150
50–63	PU 8 или PA 8	G1/4″ (Ø50), G3/8″ (Ø63)	G1/4″	150–350
80–100	PU 10 или PA 10	G3/8″ (Ø80), G1/2″ (Ø100)	G3/8″ или G1/2″	350–700
125–160	PU 12 или PA 12	G1/2″ (Ø125), G3/4″ (Ø160)	G1/2″	700–1500

Для расчёта точного расхода и подбора трубки воспользуйтесь калькулятором скорости цилиндра. Введите диаметр, ход и желаемое время цикла — получите минимальный проходной диаметр трубки.

PU vs PA: полиуретановая трубка (PU) — гибче, дешевле, хороша для статичных линий с небольшими перегибами. Полиамидная (PA) — жёстче, устойчива к истиранию и повышенным температурам (трубка PA11 WAALPC — до +120 °C; PU WAALPC — до +40 °C), рекомендуется при прокладке рядом с нагретыми поверхностями или в жёстких кабелеукладчиках.

Как подключить к распределителю 5/2 — какая пошаговая инструкция?

Приведённый порядок действий снижает риск ошибок и позволяет проверить каждый шаг до подачи давления.

1. Установите распределитель на DIN-рейку или монтажную плиту. Убедитесь, что распределитель обесточен, давление в системе сброшено до нуля. Зафиксируйте корпус; при использовании монтажной плиты убедитесь, что уплотнения плиты на месте.
2. Подключите питание P (порт 1) к выходу ФРЛ. Вкрутите прямой цанговый фитинг нужного диаметра в порт P. Коническую резьбу R уплотните анаэробным герметиком, фитинг с резьбой G — уплотнительным кольцом. Вставьте трубку до упора — характерный щелчок подтверждает фиксацию. ✓ Потяните трубку назад с усилием ~20 Н — она не должна выйти.
3. Установите глушители или дроссели на выхлопные порты R и S (порты 5 и 3). Если скорость регулируется на выхлопе распределителя — вкрутите глушители-дроссели (обратный клапан здесь не нужен: через R и S воздух идёт только в атмосферу). Если дроссели установлены непосредственно на портах цилиндра — на выхлопы распределителя ставятся обычные глушители.
4. Подключите рабочие линии A и B (порты 4 и 2) к цилиндру. Порт A → поршневая полость (задняя крышка), порт B → штоковая полость (передняя крышка). Промаркируйте трубки перед укладкой: перепутанные линии A/B дают обратный ход при включении — распространённая ошибка при первом пуске.
5. Проверьте длину трубок. Трубка не должна быть натянута при крайних положениях цилиндра (если цилиндр движется). Оставьте слабину 50–100 мм. Радиус изгиба — не меньше минимального по листу трубки (у PA11 WAALPC — 5× внешний диаметр), с запасом — 8–10× внешний диаметр, иначе трубка перегибается и перекрывает сечение.
6. Подключите питание электромагнита. Полярность для соленоидов 24 В DC: «+» — на сигнальный провод, «−» — на общий. Перед включением убедитесь, что напряжение питания соответствует маркировке катушки (24 В DC или 220 В AC). ⚠️ Перепутанное напряжение выжигает катушку за секунды.

Как регулировать скорость — дроссель на выхлопе или на входе?

Существуют две принципиально разные схемы дросселирования — дроссель на выхлопе и дроссель на входе. Выбор между ними влияет на плавность хода и поведение цилиндра под нагрузкой.

Параметр	Дроссель на выхлопе	Дроссель на входе
Принцип	Ограничивает выход воздуха из полости	Ограничивает подачу воздуха в полость
Поведение под нагрузкой	Плавный ход, устойчивость к толчкам нагрузки	Возможен рывок при старте («прыжок»)
Рекомендуется	Большинство применений, особенно вертикальный монтаж	Только лёгкие нагрузки, горизонтальный монтаж
Точка установки	На выхлопных портах R/S распределителя или на портах цилиндра	На рабочих линиях A/B у цилиндра
Настройка	Закрыть полностью, открывать на 1/4 оборота до нужной скорости	То же, но реакция нелинейна

✓ Рекомендация CORNETA.KZ: для большинства промышленных применений ставьте дроссель с обратным клапаном на выхлопе. Обратный клапан дросселя пропускает воздух в обратном направлении (при рабочем ходе без ограничения), а ограничивает только выхлоп. Рабочая полость получает полное давление, а подпор в выхлопной полости держит скорость ровной даже при толчках нагрузки. Торможение в конце хода — задача демпфирования цилиндра или амортизаторов, а не дросселя.

Подробнее о методах регулировки: дросселирование пневмоцилиндра.

Как смонтировать ФРЛ — какие давление и точка установки?

Блок подготовки воздуха (фильтр-регулятор-лубрикатор) — обязательный элемент любой пневматической схемы. Без него цилиндр работает на неосушённом и неотфильтрованном воздухе, и грязь с конденсатом изнашивает уплотнения и золотник распределителя.

• Точка установки: непосредственно перед распределителем или группой распределителей, которые питают цилиндр. Если в системе несколько рабочих зон с разным давлением — перед каждой зоной свой регулятор.
• Настройка давления: для большинства стандартных цилиндров рабочее давление 4–6 бар. Поднимайте давление выше 6 бар только если расчёт усилия требует этого — избыточное давление ускоряет износ уплотнений и увеличивает потребление воздуха.
• Фильтрующий элемент: для большинства применений достаточно 25–40 мкм (у фильтров и фильтров-регуляторов WAALPC без суффикса — 25 мкм, исполнение X — 40 мкм, W — 5 мкм). При наличии масла или воды в магистрали после фильтра ставят ступени тонкой очистки — фильтр AFM и микрофильтр-маслоотделитель AFD.
• Лубрикатор (маслораспылитель): требуется только для цилиндров, у которых в документации указана смазка. Большинство современных цилиндров серии DSBC имеют долгосрочную заводскую смазку и работают в режиме «без обслуживания» — без подачи масла. ⚠️ Не подавайте масло в цилиндр, которому оно не нужно — избыток масла разрушает резиновые уплотнения.
• Манометр: устанавливайте после регулятора. Рабочее давление должно быть стабильным при ходе цилиндра — просадка более 0,5 бар во время рабочего хода указывает на недостаточный проходной диаметр трубки или фитинга.

Какие типичные ошибки бывают при подключении пневмоцилиндра?

Ошибка	Симптом	Решение
Перепутаны порты A и B на распределителе	Цилиндр движется в обратную сторону при включении сигнала	Поменять местами трубки на портах A и B; промаркировать до укладки
Занижен диаметр трубки	Медленный ход, просадка давления >0,5 бар на ходу	Заменить трубку на следующий типоразмер; пересчитать по калькулятору
Пакля или ФУМ-лента, зашедшая на первые витки резьбы	Волокна в клапане, заклинивание золотника распределителя	Анаэробный герметик на резьбе R (предпочтителен; ФУМ — без захода на первые 1–2 витка), кольцо на G; паклю — никогда
Дроссель полностью закрыт	Цилиндр не движется при поданном давлении	Открыть дроссель на 2–3 полных оборота, затем регулировать
ФРЛ установлен после распределителя	Грязный воздух попадает в распределитель и цилиндр; износ уплотнений	Перенести ФРЛ на вход линии, перед распределителем
Трубка PU с малым радиусом изгиба	Периодические остановки; нестабильная скорость	Выпрямить трассу или заменить на угловой фитинг 90°; радиус не меньше паспортного, с запасом 8× OD
Несоответствие резьбовых стандартов (G vs NPT)	Утечка в резьбовом соединении даже после затяжки	Проверить маркировку на корпусе; G и NPT — несовместимые профили. Сравнение резьб
Лубрикатор подаёт масло в цилиндр без смазки	Масло вымывает заводскую смазку — дальше цилиндр работает только на масле, а неподходящее масло (моторное, синтетическое) вызывает набухание уплотнений	Убрать лубрикатор или проверить документацию на цилиндр (смазка не требуется — лубрикатор не нужен)

Как выполнить проверку после подключения?

После завершения монтажа и до начала штатной работы выполните следующие 5 проверок:

1. Утечки под давлением. Подайте давление 2–3 бар (не полное рабочее). Нанесите мыльный раствор или воспользуйтесь ультразвуковым детектором на все резьбовые и цанговые соединения. Пузырьки или шипение = утечка. Сбросьте давление до нуля перед устранением.
2. Направление движения штока. Кратковременно включите соленоид. Шток должен двигаться в ожидаемом направлении. Если нет — проверьте подключение линий A/B.
3. Регулировка скоростей прямого и обратного хода. Выставьте дроссели поочерёдно: сначала прямой ход, затем обратный. Запишите количество оборотов от закрытого положения для воспроизводимости настройки.
4. Проверка крайних положений. Выполните 5–10 полных циклов с рабочим давлением. Убедитесь, что цилиндр уверенно доходит до обоих крайних положений без ударов и вибрации концевых крышек. При ударах — уменьшите скорость дросселем или рассмотрите установку амортизаторов.
5. Контроль давления на ходу. Проверьте по манометру ФРЛ: просадка давления во время рабочего хода не должна превышать 0,5 бар. Большая просадка — признак недостаточного сечения трубки или перегруженного компрессора.

---

Какие вопросы чаще всего задают про подключение пневмоцилиндра?

Можно ли использовать один распределитель 5/2 для двух цилиндров?

Можно, если цилиндры одинаковы, одинаково нагружены и ходят синхронно: их полости подключают параллельно через тройники, а распределитель подбирают по суммарному расходу. Для независимых ходов ставят по распределителю 5/2 на каждый цилиндр.

Какое давление нужно для пневмоцилиндра?

Стандартное рабочее давление для большинства промышленных пневмоцилиндров — 4–6 бар. Давление страгивания зависит от диаметра и нагрузки; для DSBC WAALPC максимальное давление — до 0,8 МПа по каталогу завода. Для расчёта необходимого давления под конкретную нагрузку используйте калькулятор усилия.

Что лучше: PU или PA трубка для пневматики?

Для большинства применений предпочтительна PU (полиуретан) — она гибче, легче монтируется, дешевле. PA (полиамид) выбирают при повышенных температурах (выше +40 °C — предела PU WAALPC), механическом истирании (рядом с движущимися частями), или при прокладке в жёстких кабелеукладчиках. Оба материала работают при давлении до 10 бар для трубок OD ≥ 6 мм.

Почему пневмоцилиндр движется медленно при правильном давлении?

Самые частые причины: (1) дроссель зажат — откройте на 2–3 оборота; (2) диаметр трубки занижен — пересчитайте по расходу; (3) ФРЛ с засорённым фильтрующим элементом — замените фильтр; (4) утечка в одном из соединений — проверьте мыльным раствором. Реже: недостаточная производительность компрессора (просадка давления >1 бар на ходу).

Как подключить пневмоцилиндр без распределителя — напрямую к магистрали?

Односторонний цилиндр (с пружинным возвратом) можно подключить напрямую через один управляющий клапан 3/2. Двусторонний цилиндр без распределителя 5/2 подключить к двум независимым клапанам 3/2 технически возможно, но это нестандартное решение с рисками рассинхронизации. В промышленных применениях используйте распределитель 5/2 — это стандарт.

Нужен ли лубрикатор в блоке ФРЛ для современных цилиндров?

Для большинства современных цилиндров (в том числе серии DSBC от WAALPC) — нет. Они имеют долгосрочную заводскую смазку и работают без дополнительного масла. Лубрикатор необходим только если производитель явно указывает на обязательную смазку. Если подать масло, оно вымоет заводскую смазку, и отключать лубрикатор потом нельзя; масло — только ISO VG 32 минеральное (турбинное), не моторное.
