Датчики положения пневмоцилиндра: геркон vs Холла, PNP/NPN, настройка

Кратко: схема подключения геркона и электронного датчика. Двухпроводной датчик (геркон CMS) включают последовательно с нагрузкой, трёхпроводной — по цветам: коричневый «+», синий «−», чёрный — выход; нагрузка стоит у PNP между чёрным проводом и «−», у NPN — между «+» и чёрным. Подробная схема и проверка — в разделах ниже.

Каталог: датчики положения пневмоцилиндра — 145 позиций, от 570 ₸.

Подобрать товар или аналог по коду: введите артикул в подбор аналога или пришлите список кодов на подбор замены импортной пневматики.

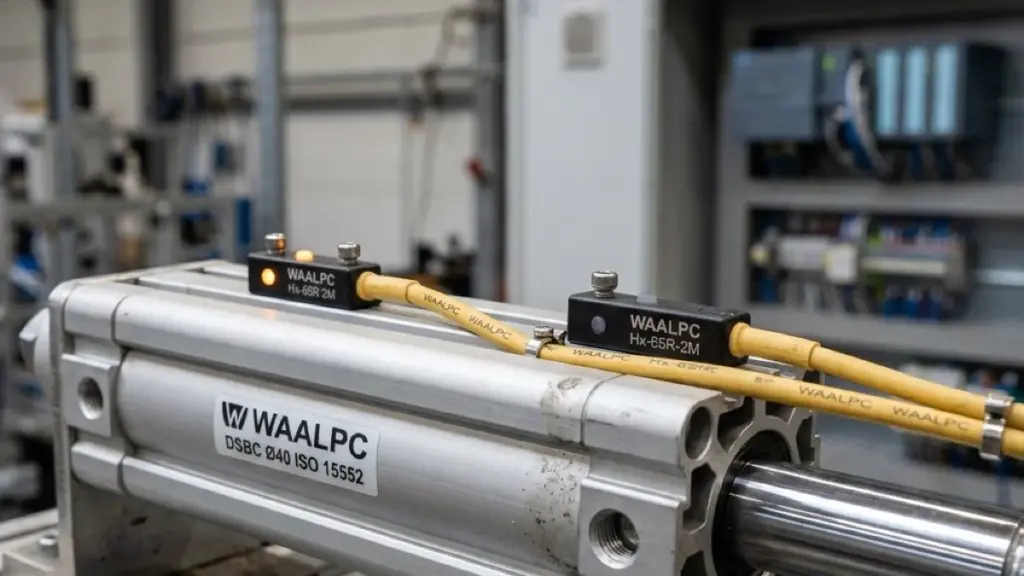

Датчик положения пневмоцилиндра — элемент, который сообщает ПЛК, что шток достиг конечной точки. Без датчика автоматика «не знает», завершён ли ход — это значит задержки по таймеру, холостые такты и столкновения механизмов.

В этой статье: герконовые vs датчики Холла, PNP/NPN логика, схемы подключения, правила монтажа и 5 типичных ошибок наладки.

Зачем нужен датчик положения?

Без датчиков положения автоматическая линия работает «вслепую». Вот три критические ситуации:

• Столкновение механизмов: следующий цилиндр начинает ход до того, как предыдущий завершил свой. Без датчика ПЛК ждёт таймер — но таймер не учитывает нагрузку и давление.
• Снижение темпа: таймеры ставятся «с запасом» — каждый цикл теряет 0,2–0,5 сек. При 60 тактах/мин это 12–30 сек в минуту потерянного времени.
• Нет диагностики: если цилиндр не дошёл до точки — датчик не сработал — ПЛК выдаёт ошибку. Без датчиков проблема обнаруживается только по браку на выходе.

⚠ Темп: переход с таймерных задержек на датчики положения убирает запас времени в каждом такте — выигрыш считают по своему циклу (пример выше). При проектировании важно учитывать расчёт расхода воздуха — частота тактов, определяемая датчиками, напрямую влияет на потребление.

👉 Цилиндры с магнитным поршнем в каталоге →

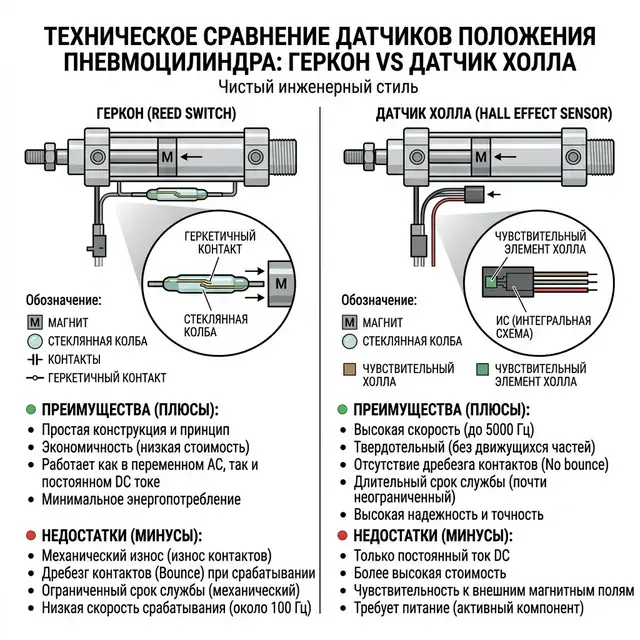

Герконовый датчик или датчик Холла — какой выбрать?

Принцип работы

✓ Правило выбора: если частота тактов > 1 Гц или станок вибрирует — лучше электронный (Холла): у геркона ограничен ресурс контакта и возможен дребезг. Для зажимов и фиксаторов со скоростью 0,2–0,5 Гц — герконовый достаточен.

PNP или NPN — какая логика подключения?

Тип выхода датчика определяет, как он подключается к ПЛК. Ошибка = датчик «молчит» или выдаёт инвертированный сигнал.

Сравнение PNP и NPN

⚠ Частая ошибка: купили NPN-датчик для Siemens S7. Вход ждёт «+», а NPN замыкает выход на «−» — ПЛК датчик не видит. Решение: заменить на PNP; подтягивающий резистор к +24 В оживит вход, но сигнал станет инверсным — его переворачивают в программе ПЛК.

✓ Совет: если не уверены — берите PNP для Siemens/Beckhoff, NPN для Omron/Mitsubishi. Есть и датчики с двухтактным выходом (push-pull), которые работают с обоими типами входов, — тип выхода сверяйте по паспорту.

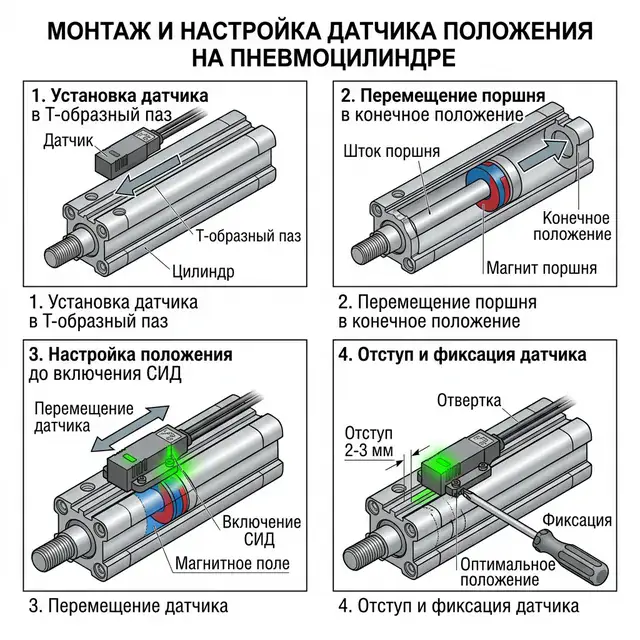

Как монтировать датчик на цилиндр?

Пошаговая инструкция

1. Проверьте тип паза на цилиндре: T-паз, C-паз (ширина и профиль — по производителю цилиндра) или круглый корпус без паза (датчик на хомуте).
2. Подберите датчик с соответствующим креплением (Т-образный паз, C-образный паз, хомут, крепление на шпильку).
3. Вставьте датчик в паз, не затягивая фиксирующий винт.
4. Переместите шток вручную (или подайте воздух с малым давлением 1–2 бар; скорость хода удобно ограничить дросселем с обратным клапаном, например SL06-01A под трубку Ø6 мм).
5. Найдите точку срабатывания: LED на датчике загорается, когда магнит поршня проходит мимо.
6. Зафиксируйте винтом в этой позиции. Момент — по паспорту датчика: у малых датчиков в паз это доли ньютон-метра, перетяжка ломает корпус.
7. Проверьте работу: несколько полных циклов — LED должен стабильно включаться в обеих конечных точках.

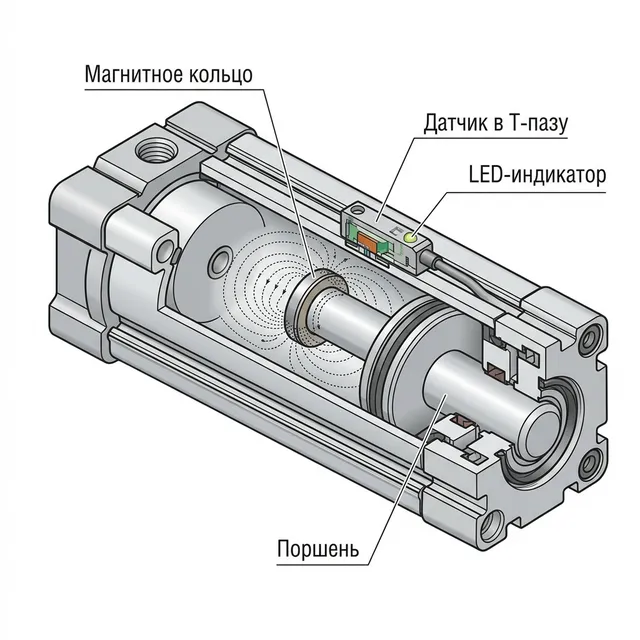

⚠ Если датчик не срабатывает: проверьте, есть ли магнит в поршне. Не все цилиндры других производителей поставляются с магнитным поршнем — у них это опция; у цилиндров WAALPC магнит встроен всегда. Признак магнита — в коде цилиндра: у Festo буква «A» в конце (DSNU-…-PPV-A; так же устроен наш код DSBC-50-100-PPV-A), у SMC — «CD» в начале серии (CDQ2, CDM2). Подробнее о типах цилиндров и опциях — в статье Пневмоцилиндр двустороннего vs одностороннего действия.

Типы пазов и совместимость

👉 Профильные цилиндры с Т-пазом →

Какие пять типичных ошибок бывают при установке датчиков?

Каталог: датчики положения пневмоцилиндра — 145 позиций, от 570 ₸.

Какие вопросы чаще всего задают о датчиках положения?

Как подключить датчик к ПЛК — пример для Siemens S7-1200?

Рассмотрим стандартную схему подключения PNP-датчика к дискретному входу Siemens S7-1200 (модуль SM 1221):

Схема подключения (3-проводный PNP)

⚠ Экран кабеля: если кабель экранированный — подключите экран к PE (защитному заземлению) только на стороне ПЛК. Не подключайте экран с обоих концов — это создаёт «земляную петлю» и наводки.

Программирование в TIA Portal

В программе ПЛК создайте два логических условия: «Шток выдвинут» (Input %I0.0 = TRUE) и «Шток втянут» (Input %I0.1 = TRUE). Переключение распределителя — только при подтверждении нужного датчика:

• Network 1: IF %I0.0 (шток выдвинут) AND start_signal → включить Output %Q0.0 (следующий цилиндр; на выходе, например, катушка 24 В DC распределителя 4V210-08-DC24V)
• Network 2: IF NOT %I0.0 AND NOT %I0.1 → ошибка «Шток в промежуточном положении» → STOP

✓ Совет: всегда программируйте таймер-контроль: если после подачи команды датчик не сработал за 3–5 сек — генерируйте аварию. Это типичный приём для предотвращения зависших механизмов. Как отобразить датчики на пневмосхеме — читайте в руководстве по обозначениям ISO 1219. Сама схема подключения — провода коричневый/синий/чёрный, полярность, типовые ошибки монтажа для PNP и NPN — разобрана отдельно, с примерами для любого ПЛК: Подключение датчика NPN/PNP — схема и цвета проводов.

Как сравниваются датчики по стоимости владения?

✓ Вывод: IO-Link оправдан на ответственных участках, где важна предиктивная диагностика; для остальных задач выбор между герконом и датчиком Холла определяют частота циклов и требования паспорта.

👉 Цилиндры ISO 15552 с T-пазом для датчиков →

Совместимость датчиков и распределителей

При проектировании пневмосистемы важно учитывать, что датчик положения и распределитель подключены к одному и тому же ПЛК. Переключение распределителя происходит только по сигналу датчика — это базовый принцип секвенциального управления. Без подтверждения от датчика следующий такт не запустится, что предотвращает столкновение деталей и повреждение инструмента.

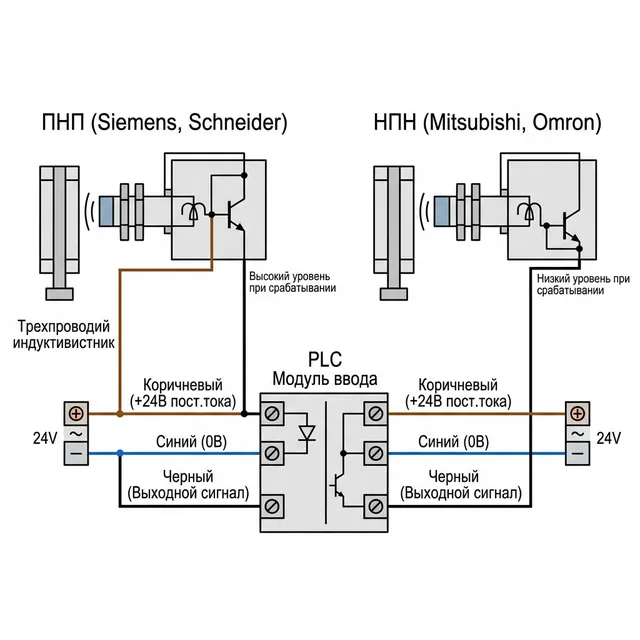

Как подключить трёхпроводный датчик 24 В — какая схема подключения?

Цвета проводов по каталогу AirTAC: коричневый — «+», синий — «−», чёрный — выход (есть только у трёхпроводных датчиков). Схема зависит от типа выхода:

К какому входу контроллера подключать. PNP-датчик выдаёт на чёрный провод «+», поэтому его ставят на входы ПЛК с общим минусом: общий провод входной группы (у Siemens S7-1200 — клемма 1M) соединяют с 0 В блока питания. NPN-датчик замыкает чёрный провод на «−», и ему нужны входы с общим плюсом: общий провод группы — на +24 В. Перепутанный тип не ломает датчик, но вход не видит сигнал — светодиод на датчике горит, а в программе ноль.

Датчик с разъёмом M8 или M12. Номера контактов по IEC 60947-5-2: 1 — коричневый (+), 3 — синий (−), 4 — чёрный (выход); у четырёхпроводных датчиков 2 — белый, второй выход (обычно инверсный, нормально замкнутый). Цвета у кабеля-удлинителя совпадают с цветами провода датчика.

Два датчика можно включать последовательно (логика «И») или параллельно (логика «ИЛИ»); при последовательном включении индикаторы горят, только когда сработали оба датчика. Питание: геркон CMS работает от 5–240 В AC/DC, электронные DMS — от 10–28 В DC (двухпроводные) или 5–30 В DC (трёхпроводные). Для сети 220 В AC подходит только геркон CMS. Тип выхода — PNP или NPN — выбирают по входу контроллера: разбор — в статьях NPN и PNP датчик и подключение датчика NPN и PNP.

Как настроить и проверить геркон и электронный датчик?

1. Установите датчик в паз или на крепление так, чтобы он находился напротив магнита поршня: крепления по сериям цилиндров — в статье крепление датчика положения.
2. Подключите датчик по схеме выше: цвета проводов и полярность питания должны совпасть.
3. Переместите шток так, чтобы магнит поршня оказался под датчиком: у датчика загорается светодиод, а контроллер получает сигнал.
4. Для двухпроводного электронного датчика проверьте нагрузку: на нём падает до 3,5 В, поэтому при питании 24 В на нагрузку остаётся около 20,5 В, а ток нагрузки должен быть не меньше 2,5 мА, иначе датчик может не работать.

Геркон CMS не имеет защиты от обратной полярности и перенапряжения, поэтому индуктивную нагрузку (катушку, реле) через него без защиты подключать не следует. Характеристики (каталог AirTAC): у геркона CMS ток нагрузки до 100 мА, защита корпуса IP64; у DMS двухпроводного — IP64 (исполнение W — IP68), частота переключения до 1000 Гц.

Совместимы ли датчики с цилиндрами Festo, SMC, WAALPC?

Производители используют разные пазы и фирменные крепления — но датчик подбирается под любую систему. Главное — знать тип паза или метод крепления.

✓ Правило совместимости: датчик подбирают по трём признакам — тип паза (или хомут), род срабатывания (геркон или электронный) и выход (PNP/NPN, число проводов). Совпадение одного признака из трёх не делает датчик подходящим.

👉 Цилиндры WAALPC с магнитным поршнем — каталог →

Что в итоге?

• ✓ Геркон — для медленных тактов (<1 Гц), без вибрации, бюджет
• ✓ Холла — для быстрых тактов, вибрации, ответственных узлов
• ✓ PNP — Европа (Siemens, Beckhoff); NPN — Азия (Omron, Mitsubishi)
• ✓ 2 датчика на каждый цилиндр — для контроля обоих концов хода
• ✓ Магнит обязателен — проверяйте признак магнита в коде цилиндра (Festo «-A», SMC «CD…»)

👉 Цилиндры с магнитным поршнем в каталоге →
