Быстроразъёмное соединение в пневматике: виды, серии, как выбрать

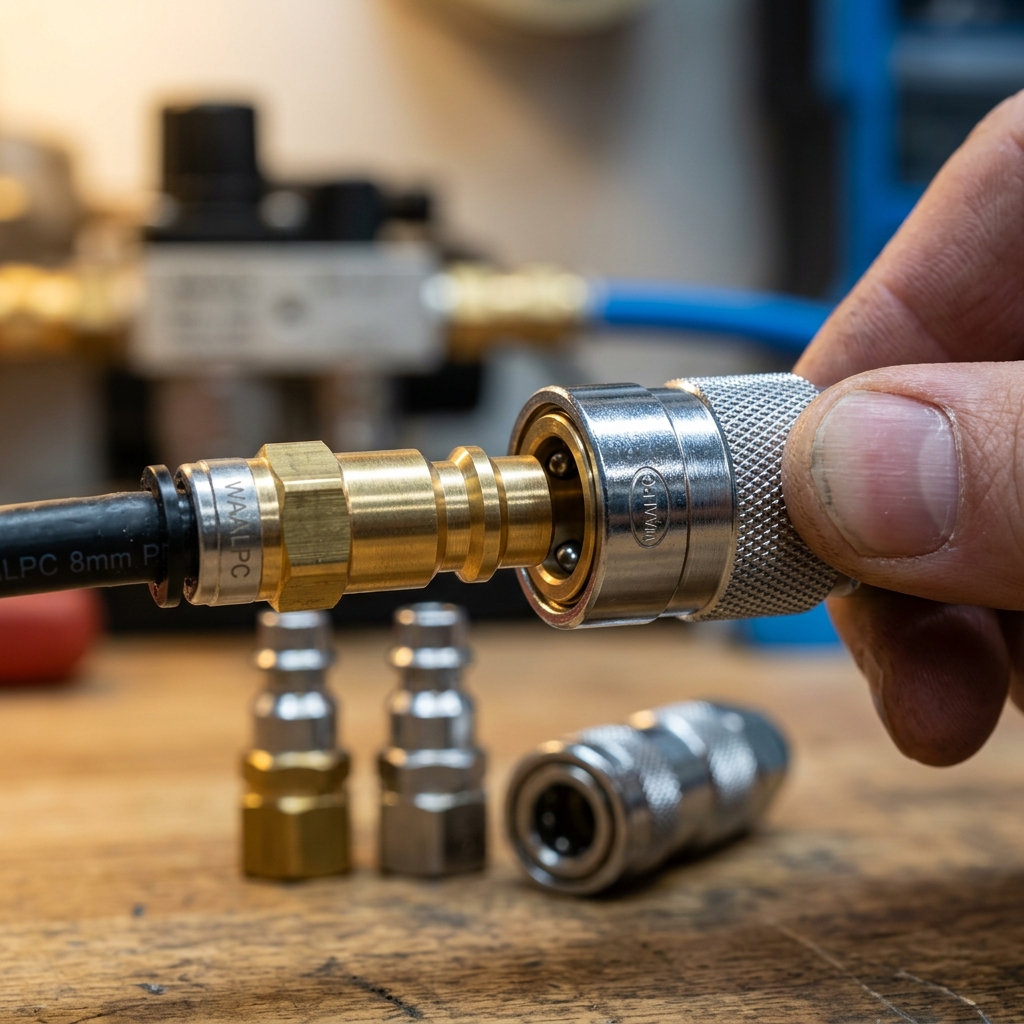

Быстроразъёмное соединение (БРС, англ. quick coupling) — пара ниппель + муфта, позволяющая быстро подключать/отключать инструмент без инструмента и без потерь воздуха. Используется на компрессорах, пневмоинструменте, шлангах. Разберём 4 несовместимые системы и как не попасть на закупке.

Подобрать и купить быстроразъёмные соединения в каталоге →

Какие 4 несовместимых стандарта БРС бывают?

Главная боль закупщиков: ниппели и муфты разных стандартов не соединяются друг с другом. На рынке Казахстана встречаются 4 системы:

листайте таблицу вбок →

В РФ стандарт де-факто — Европейский (NW 7.2, Eurostandard). Это отдельный профиль, он не совместим с американским Industrial (ISO 6150-B): NW 7.2 (Euro) ≠ ISO 6150-B (Industrial). Быстросъёмы WAALPC серий SF, SM, SH, SP и штекеры PF, PM, PH, PP выпускаются в японском формате (буква J в артикуле, типоразмеры 20, 30, 40); совместимость с европейским NW 7.2 и другими профилями сверяйте по листу завода. При покупке американского/японского инструмента (например, гайковёрта DeWalt) — заранее купите переходник с Industrial на Euro.

Как устроено и как работает быстроразъёмное соединение?

• Муфта (с гнездом) — с автоматическим клапаном внутри. При отключении ниппеля клапан закрывается, воздух не выходит.
• Ниппель (со штырём) — простой конус/цилиндр. Когда вставлен в муфту, открывает её клапан → воздух идёт через сборку.
• Кольцо защёлки — на муфте, удерживает ниппель. При оттяжке кольца назад — ниппель освобождается.

Подключение и отключение — одним движением. Без потерь воздуха (или с минимальной утечкой при выходе ниппеля).

Какие материалы корпуса бывают?

• Анодированный алюминий — розетки WAALPC J-SF и SM.
• Никелированная латунь — штекеры WAALPC J-PM и J-PP.
• Сталь с покрытием — распространённое исполнение у других производителей, для общего цеха.
• Нержавеющая сталь 304 — для пищевки, фармы, лабораторий. Дороже стандартной.
• Полимер — мини-серии для бытовых компрессоров. Не для промышленности.

Как подобрать по производительности?

Пропускную способность конкретного соединения смотрите в паспорте: она зависит от размера, исполнения и перепада давления, а размер БРС подбирают под расход инструмента с запасом.

Как выглядит пример на артикулах WAALPC?

Пара «ниппель + муфта» серии J (японский формат), и блок SML на три разъёма от одной магистрали:

Какие типовые ошибки бывают?

• Покупка БРС другого стандарта. Заранее уточняйте у поставщика инструмента какой стандарт ниппеля.
• Использование БРС на гидравлике. Пневматические БРС рассчитаны на воздух низкого давления (наша серия J — до 1,0 МПа), а в гидросистемах бывает 100+ бар. Гидравлические БРС — другой класс.
• Подключение «через переходник». Любая лишняя резьба — точка утечки. Лучше сразу подобрать БРС нужного стандарта.
• Использование размера «впритык». Если инструмент потребляет 1500 нл/мин — берите БРС 10 мм, не 7.2 (последний будет создавать сопротивление и просадку давления).

Какие вопросы чаще всего задают про быстроразъёмные соединения?

Совместимы ли БРС от разных производителей?

Совместимы только в пределах одного стандарта (Euro / Industrial / Japanese). Перед покупкой проверяйте профиль по листу производителя: J-формат WAALPC совместим с Hi-Cupla того же типоразмера. Между стандартами — нет.

Можно ли подключать БРС под давлением?

Подключать при давлении в линии можно, если у муфты есть встроенный клапан и инструмент выключен. Перед отключением перекройте подачу и сбросьте давление в шланге: воздух из отсоединённого участка выйдет разом, шланг может хлестнуть и травмировать. Где такой риск есть, ставят защитные муфты с двухступенчатым сбросом.

Сколько служит БРС?

Срок службы зависит от режима и качества воздуха. Главный износ — уплотнительное кольцо муфты. Если ремкомплекта на модель нет, меняют муфту целиком.

Можно ли использовать БРС в зимних условиях?

Температурный диапазон модели смотрите в карточке. Для сильных морозов нужны специальные исполнения уплотнений — уточняйте у инженера.

Где брать переходник с американского Industrial на Euro?

В магазинах автоматизации бывают готовые переходники. Его можно и собрать: штекер нужного стандарта с наружной резьбой вкручивают в муфту другого стандарта с внутренней резьбой, например в J-SF20; резьбы должны совпадать.
