Резьба 1/8 в мм: G, R и NPT — диаметры, таблица и как не перепутать

Краткий ответ: Обозначение 1/8 — условный размер трубы, а не 3,175 мм. У G1/8 и R1/8 наружный диаметр 9,73 мм, шаг 0,907 мм (28 витков на дюйм), профиль 55°; G цилиндрическая, R коническая 1:16. У NPT 1/8 профиль 60°, 27 витков на дюйм, диаметр трубы 10,29 мм — с G и R она не свинчивается.

листайте таблицу вбок →

У G и R одного номинала совпадают угол профиля и шаг, но различаются цилиндрическая и коническая формы. NPT имеет другой профиль; шаг сверяют для конкретного номинала. Одного совпадения размера для подбора соединения недостаточно. Размеры 1/4, 3/8, 1/2, 3/4 и 1 — в таблицах ниже.

Резьбы G, R и NPT по типоразмерам — в одной таблице

Перейти к размеру: 1/8″ · 1/4″ · 3/8″ · 1/2″ · 3/4″ · 1″

листайте таблицу вбок →

Внутренний диаметр d1 — ориентир для отверстия под нарезание; диаметр сверла берут по таблице на метчик. G и R одного размера имеют одинаковые диаметр и шаг, NPT отличается профилем (60° вместо 55°) и шагом.

Фитинги под нужную резьбу: цанговые PC с наружной резьбой R — от 240 ₸, PC-G с наружной резьбой G — от 480 ₸, угловые PL — от 270 ₸; все серии — в каталоге фитингов. Тип резьбы порта проверяют по факту, не по памяти.

Подробнее: у G1/8 основной наружный диаметр резьбы 9,728 мм, шаг 0,907 мм (28 ниток на дюйм), профиль 55°. У R1/8 основной диаметр в калибровой плоскости также 9,728 мм; резьба коническая 1:16. У 1/8 NPT шаг 0,941 мм (27 ниток на дюйм), профиль 60° и конусность 1:16. Справочные 10,29 мм для NPT — наружный диаметр трубы D, а не диаметр резьбы в калибровой плоскости. Метрическая M10×1 — отдельная резьба и не замена ни одной из этих пар.

Размеры 1/4 и 3/4. У G1/4 и R1/4 основной диаметр 13,157 мм, шаг 1,337 мм (19 ниток на дюйм). У 1/4 NPT — 18 ниток на дюйм, шаг 1,411 мм; справочный диаметр трубы D равен 13,72 мм. У G3/4 и R3/4 основной диаметр 26,441 мм, у NPT 3/4 диаметр трубы D — 26,67 мм. На размере 3/4 число ниток одинаково (14), но профили 55° и 60° различаются: прямую замену не допускают.

NPT, G и R не подменяют друг другом. Для перехода между NPT и G/R нужен переходник с точно обозначенными сторонами. Наружная R образует штатные пары с внутренней Rc или Rp; Rp относится к ISO 7-1 и не тождественна G по ISO 228-1. Соединения G герметизируют вне резьбы по предусмотренным поверхностям и уплотнению. Сочетание R с G проверяют по документации конкретных изделий. Размеры и условия пар — в таблице ниже.

Таблицы размеров резьб в миллиметрах

Основные размеры профиля G и R приведены для справки: у R они относятся к основной (калибровой) плоскости. В таблице NPT указан отдельный размер D — наружный диаметр трубы. Эти числа не заменяют допуски и контроль резьбы калибрами; d1 не является диаметром проходного канала фитинга.

1. G / BSPP — цилиндрическая, 55° (ГОСТ 6357-81, ISO 228)

листайте таблицу вбок →

2. R, Rc / BSPT — коническая 1:16, 55° (ГОСТ 6211-81, ISO 7-1)

листайте таблицу вбок →

3. NPT — коническая 1:16, 60° (ASME B1.20.1)

листайте таблицу вбок →

На размерах 1/2 и 3/4 у NPT и G/R по 14 ниток на дюйм, но профили различаются: 60° и 55°. Диаметр трубы D из таблицы NPT нельзя использовать вместо диаметра резьбы в контрольной плоскости или сравнивать с d как одинаковый измеряемый размер.

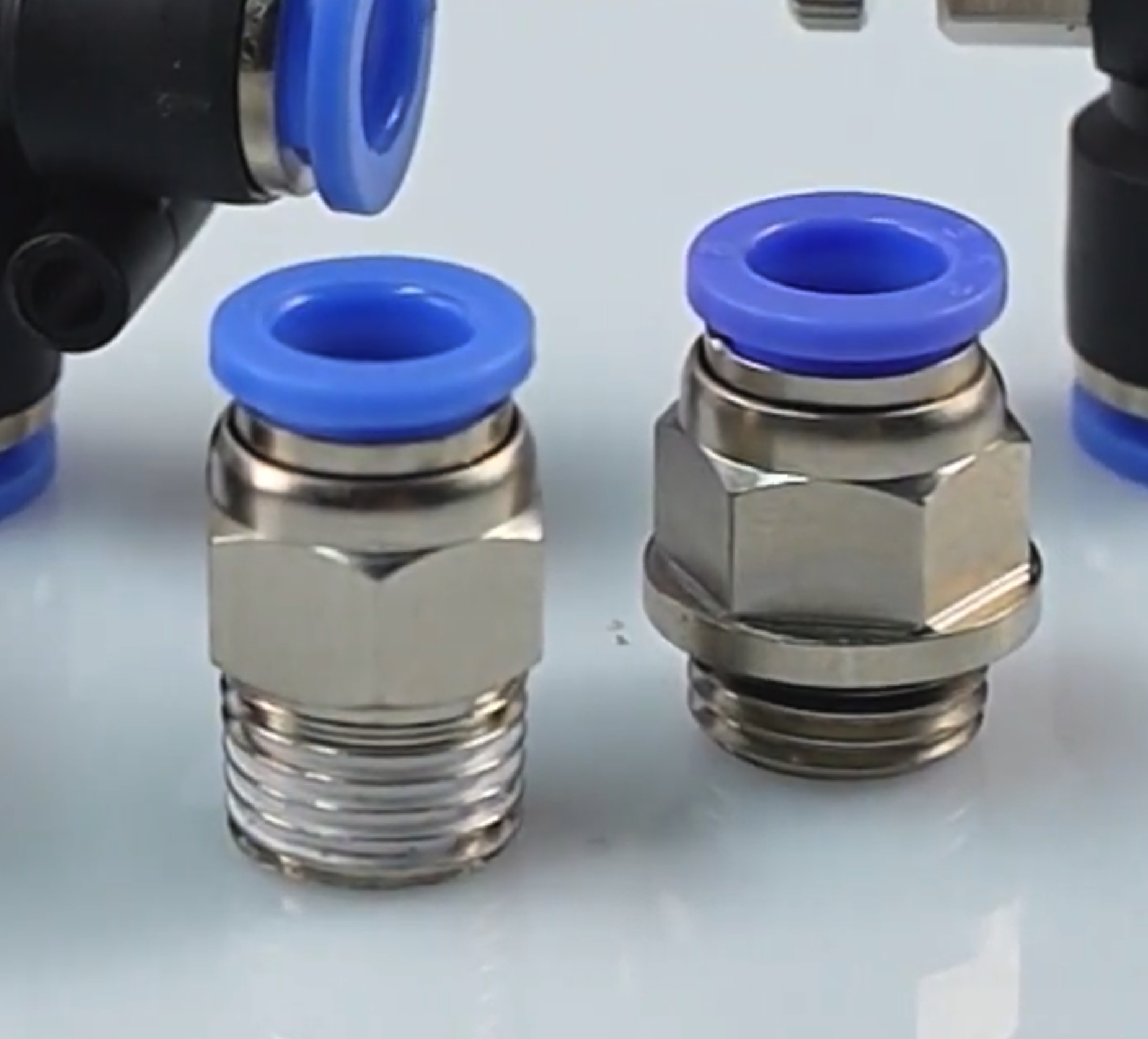

В чём разница резьбы G и R — с чего начать?

Различия резьбы G и R в пневматике — одна из тех тем, где цена ошибки измеряется не в тенге за фитинг, а в утечках воздуха и внеплановых остановках линии. Выбор неправильного стандарта или попытка «уплотнить как-нибудь» приводит к утечкам, повреждённым портам и заклиниванию золотников частицами герметика.

Как определить резьбу штангенциркулем и резьбомером

1. Определите наружную или внутреннюю форму. Наружный диаметр предварительно измеряют по вершинам, внутреннюю резьбу — по доступному внутреннему диаметру; это разные измерения. У конической резьбы положение измерения влияет на результат. Справочный D трубы NPT не является показанием штангенциркуля на резьбе.
2. Проверьте шаг и профиль. Используйте подходящий резьбомер: у G/R 1/2 шаг 1,814 мм (14 ниток на дюйм), у метрической M12×1,5 шаг 1,5 мм. Совпадение числа ниток NPT и G/R на отдельных размерах не подтверждает совместимость.
3. Проверьте цилиндрическую или коническую форму. У G и обычной M диаметр постоянен, у R, Rc и NPT конусность составляет 1:16 по диаметру: 1 мм изменения диаметра на 16 мм осевой длины. Rp — внутренняя цилиндрическая резьба ISO 7-1.
4. Уточните стандарт и уплотнение. Сверьте полное обозначение, чертёж и контрольный калибр. Различить близкие NPT и ISO 7-1 1/2 и 3/4 только штангенциркулем и лупой может быть недостаточно; изготовитель может потребовать оптическое сравнение или калибры.
5. Не используйте силовую пробную сборку. Заклинивание после нескольких витков не доказывает единственную причину: проверьте стандарт, повреждение, загрязнение и допуски. Количество оборотов штатной конической пары и момент затяжки задаёт инструкция конкретного фитинга.

Какая техническая природа у стандартов G и R?

Стандарт резьбы определяет профиль и размерную систему. Герметичность, допустимое давление, материал уплотнения и способ повторной сборки задаёт конструкция конкретного соединения.

Как выглядит полная сравнительная таблица G / R / NPT / M?

Матрица совместимости пар резьб

Строки — наружная резьба (штуцер), столбцы — внутренняя (гнездо). Читается как «наружная R1/2 в гнездо Rc1/2 — ✅ штатно». У внутренней резьбы по ISO 7-1 только две формы: Rc (коническая) и Rp (цилиндрическая), отдельной внутренней «R» нет.

листайте таблицу вбок →

Матрица описывает прямую сборку: одинаковый номинал, допуски, полное исполнение и предусмотренное уплотнение обязательны. «По документации пары» не означает, что добавление герметика разрешает любое сочетание. NPTF отдельно не оценена этой матрицей; для неё требуется документация конкретного исполнения.

Rp — внутренняя цилиндрическая резьба ISO 7-1, Rc — внутренняя коническая того же стандарта; наружная коническая обозначается R. Отдельной наружной Rp или Rc нет. G относится к ISO 228-1; одинаковый базовый профиль не делает её тождественной Rp.

Таблицы помогают предварительно определить тип резьбы; окончательный подбор выполняют по документации и контрольным средствам.

листайте таблицу вбок →

Сравнительная таблица типоразмеров (диаметры и шаг)

листайте таблицу вбок →

Главное правило: совпадение основных размеров G и R не разрешает любую сборку. Штатные пары ISO 7-1 — наружная R с внутренней Rc либо Rp. G относится к ISO 228-1; R → G и G → Rp требуют документации конкретной пары. Справочный диаметр трубы D из таблицы NPT нельзя вычитать из диаметра резьбы G/R как один и тот же контрольный размер.

Что такое резьба NPT 1/8 и чем она отличается от G1/8 и R1/8?

NPT 1/8 — американская коническая трубная резьба: профиль 60°, 27 витков на дюйм, конусность 1:16; справочный наружный диаметр трубы D — около 10,29 мм, это не диаметр резьбы в калибровой плоскости. У G1/8 (BSP, ISO 228) профиль 55°, 28 витков на дюйм и наружный диаметр 9,728 мм; R1/8 (ISO 7) — тот же профиль 55° и 28 витков, но коническая. Угол профиля и шаг у NPT и у G/R разные, поэтому NPT 1/8 нельзя ввернуть в G1/8 или R1/8 «на глаз»: резьба либо не пойдёт, либо не уплотнит. Тип резьбы проверяют по маркировке и карточке изделия.

Контрольные размеры 1/8 NPT по ASME B1.20.1: средний диаметр на торце трубы 9,233 мм, в плоскости ручного свинчивания 9,489 мм, длина ручного свинчивания 4,10 мм, эффективная длина наружной резьбы 6,7 мм. Типовой случай — датчик давления или манометр с резьбой NPT 1/8 в порту G1/8: нужен переходник между G1/8 и NPT 1/8, а не подгонка силой.

Что определяет надёжность соединений G и R при монтаже?

Общего преимущества по ресурсу или виброустойчивости стандарт G либо R не гарантирует. Проверяют совместимость порта и фитинга, состояние уплотнения, затяжку по паспорту, внешние нагрузки и условия работы.

• Для G важны предусмотренные изготовителем поверхности вне резьбы и подходящее уплотнение.
• Для R с Rc или Rp важны исправная резьба, разрешённый уплотняющий материал и порядок сборки. Отсутствие торцевого кольца не означает отсутствие износа или утечек.
• Трубку и фитинг защищают от нагрузок, вибрации и изгиба по инструкции. Рабочее давление определяют по паспорту узла.

Фитинг, распределитель и цилиндр подбирают по реальным портам каждого изделия; универсальная «оптимальная связка R» не требуется.

Соответствие Ду (DN) ↔ дюйм ↔ G / R / NPT

листайте таблицу вбок →

Это распространённое соответствие номиналов, а не измеренный проход конкретного фитинга. Ду15 (DN15) обычно соответствует номиналу 1/2 дюйма; основной наружный диаметр G1/2 равен 20,955 мм. Проходное сечение берут из чертежа изделия.

Какую резьбу выбрать в вашем случае?

Калькулятор подбора резьбы

Наружный диаметр NPT указан по трубе (ASME B1.20.1); у G и R — наружный диаметр резьбы в основной плоскости.

Чтобы не гадать и не открывать снова эту таблицу — вот четыре типовых сценария:

Как сравнивать стоимость соединений G и R?

Тип резьбы сам по себе не задаёт цену. Сравнивают конкретные изделия с одинаковым назначением, диаметром трубки, материалами, диапазоном давления и полной конструкцией соединения.

Например, у нас PC08-02 с наружной R1/4 — 370 ₸, PC-G-8-02G с наружной G1/4 — 720 ₸. Цены берутся из текущего реестра; разница этих двух исполнений не доказывает, что любой G всегда дороже R.

Для G проверяют предусмотренные поверхности и уплотнение вне резьбы. Для R/Rc/Rp и NPT используют материал и способ нанесения по инструкции: заводское покрытие, лента либо другой разрешённый вариант. Лишний материал не должен попадать внутрь линии. Обозначение резьбы не делает анаэробный герметик единственно допустимым.

Сколько стоит неправильный выбор резьбы G или R?

Условный пример стоимости утечек. Для примера принимаем стоимость 1 м³ свободного воздуха 7 ₸: тариф 42 ₸/кВт·ч и удельный расход энергии 1,16 / 7 ≈ 0,166 кВт·ч/м³. Это допущение, а не постоянная цена воздуха при 6 бар. Энергетический расход фактического компрессора берут из измерений или характеристики при его рабочем давлении.

Расходы 10 и 40 л/мин ниже приняты как исходные данные примера на одном базисе приведения свободного воздуха; они не выведены из отверстий 0,5 и 1 мм. Для расчёта через отверстие нужны форма и коэффициент расхода, давление, температура и условия приведения. Расход в данном примере приведён к 20 °C и 100 кПа абсолютного давления; этот базис следует использовать и для удельной энергии.

листайте таблицу вбок →

Условия: постоянные расходы в течение 8 760 часов (365 дней по 24 часа). V = Q × 60 × 8 760 / 1 000; стоимость = V × 1,16. До округления получаются 6 096,96; 24 387,84 и 914 544 ₸. Потери при иной длительности, удельной энергии или тарифе пересчитывают; размер утечки по слышимости не определяют.

Герметичность проверяют после сборки по инструкции изготовителя. Момент и способ уплотнения не назначают по одному размеру резьбы. Утечки устраняют в соединениях любого стандарта; переход на R сам по себе не гарантирует снижение затрат. Подробнее — как искать утечки воздуха.

Совместимость стандартов резьб в пневматике

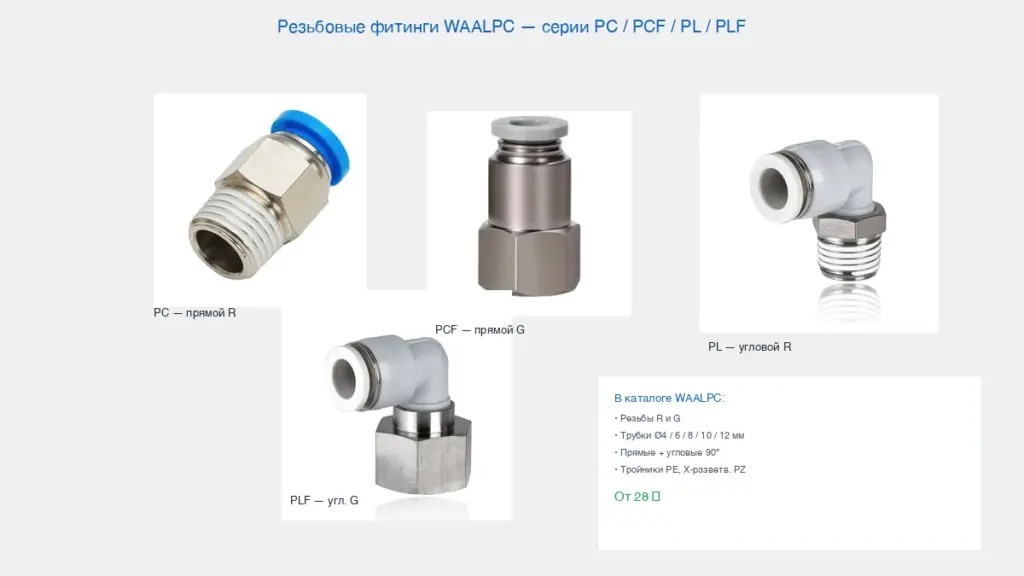

Переходники и резьбовые фитинги WAALPC

Для сравнения ниже выбраны пять конкретных цанговых фитингов WAALPC под трубку с наружным диаметром 8 мм. У PC08-02 и PL08-02 наружная R1/4, у PC-G-8-02G — наружная G1/4. У PCF08-02 и PLF08-02 внутренняя резьба G1/4. Совпадение номинала 1/4 не отменяет проверки ответного порта, уплотняющей конструкции и рабочего режима.

→ Переходники в каталоге  |  Все пневматические фитинги и штуцеры

Для перехода между NPT и G/R нужны точно заданные наружная/внутренняя стороны и номиналы. Наличие готового переходника в нашем каталоге не подтверждено этой таблицей; пришлите обозначения обоих портов для подбора: +7 707 540-71-38 или info@corneta.kz. Инженер ответит за 1 рабочий день.

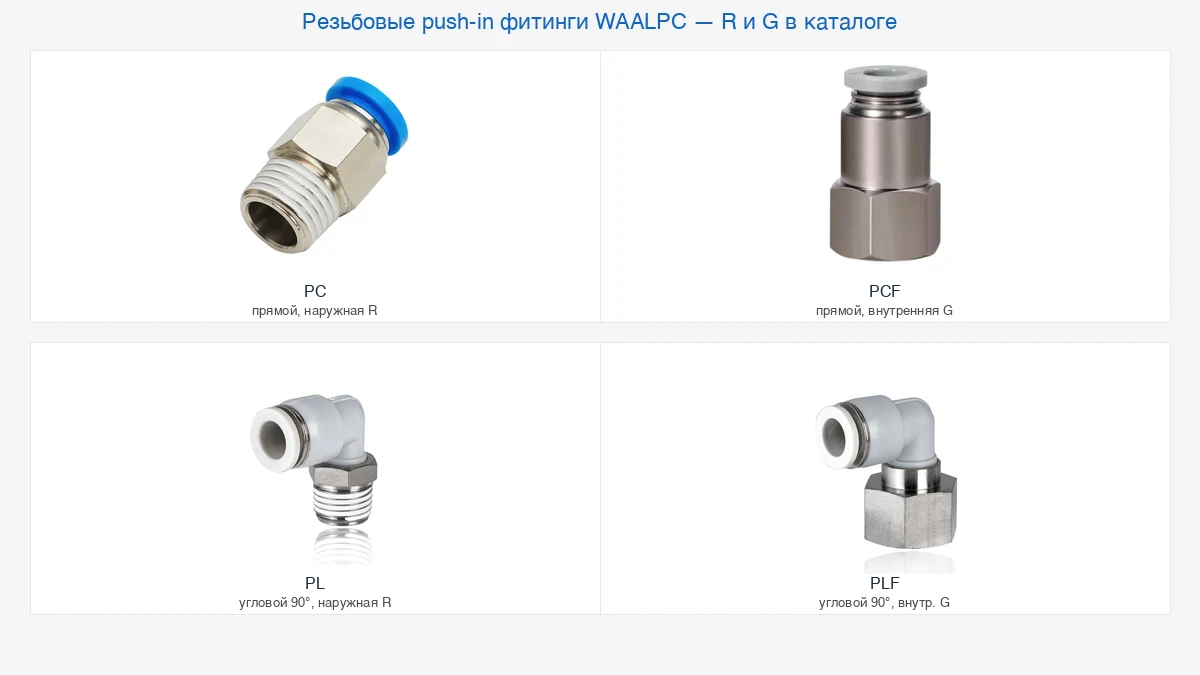

Какие серии фитингов есть в нашем каталоге?

Серии каталога с указанием резьбы:

Типы цанговых фитингов и порядок монтажа — типы фитингов и монтаж.

Итог

Чем различаются резьбы G и R и почему это деньги вашего цеха?

R — наружная коническая резьба для предусмотренной пары с Rc или Rp и разрешённым уплотнением. G герметизируют вне резьбы. Надёжность, повторную сборку и цену определяет конкретное изделие; стандарт сам по себе не гарантирует преимущество.

Правильный выбор резьбы в паре с культурой монтажа трубки и грамотной подготовкой воздуха — три кита надёжной пневмосистемы, которая не будет преподносить сюрпризов.

Какие инструменты пригодятся?

Попробуйте наши бесплатные онлайн-инструменты для расчёта и проектирования пневматических систем:

• Конструктор пневмосхем онлайн — инструмент для подготовки схемы; состав и рабочую логику проверяют для конкретного узла.
• 🧮 Калькулятор усилия пневмоцилиндра
• 💨 Калькулятор расхода воздуха
• 🔩 Подбор фитингов и переходников

Какие товары подходят?

Какие вопросы чаще всего задают?

Какие резьбовые стандарты учитывать при подборе совместимого аналога импортной арматуры?

При подборе аналога проверяют стандарт резьбы конкретного порта по полному обозначению и документации. Бренд или страна не заменяют эту проверку. Номиналы G1/4, R1/4 и NPT 1/4 сами по себе не доказывают совместимость. У G1/4 и R1/4 совпадают угол профиля и шаг, но различаются форма и требования к уплотнению. У NPT 1/4 другие угол профиля и шаг. Конкретную пару проверяют по документации обоих соединяемых изделий.

У выбранных стандартных WAALPC PC08-02/PL08-02 наружная R1/4, у PC-G-8-02G — наружная G1/4. PCF08-02/PLF08-02 имеют внутреннюю G1/4. Сравнивают полный код, резьбу, уплотняющие поверхности и рабочие условия.
Размеры и определения сверены по ISO 7-1:1994 (официальное издание SIST), области ISO 228-1:2000, справочнику Swagelok MS-13-77 и таблице HY-LOK H-310PF, стр. 38. Значения NPT L2 сохранены. Внутренняя резьба наших PCF08-02/PLF08-02 — G; чужие каталоги AirTAC/SMC не являются паспортами WAALPC. Совместимые позиции WAALPC — аналоги AirTAC.

Если на руках список арматуры со смешанными резьбами G / NPT / R — пришлите список, и инженер вернёт таблицу с указанием совместимых WAALPC аналогов и резьбовых переходников там, где нужны.
