Пневматический инструмент — подбор по расходу воздуха и применению

Пневматический инструмент — гайковёрты, шуруповёрты, шлифмашины, пневмопистолеты, молотки. Главное при выборе — соответствие расхода компрессору и правильный быстроразъём. Разберём типы, расходы и подбор.

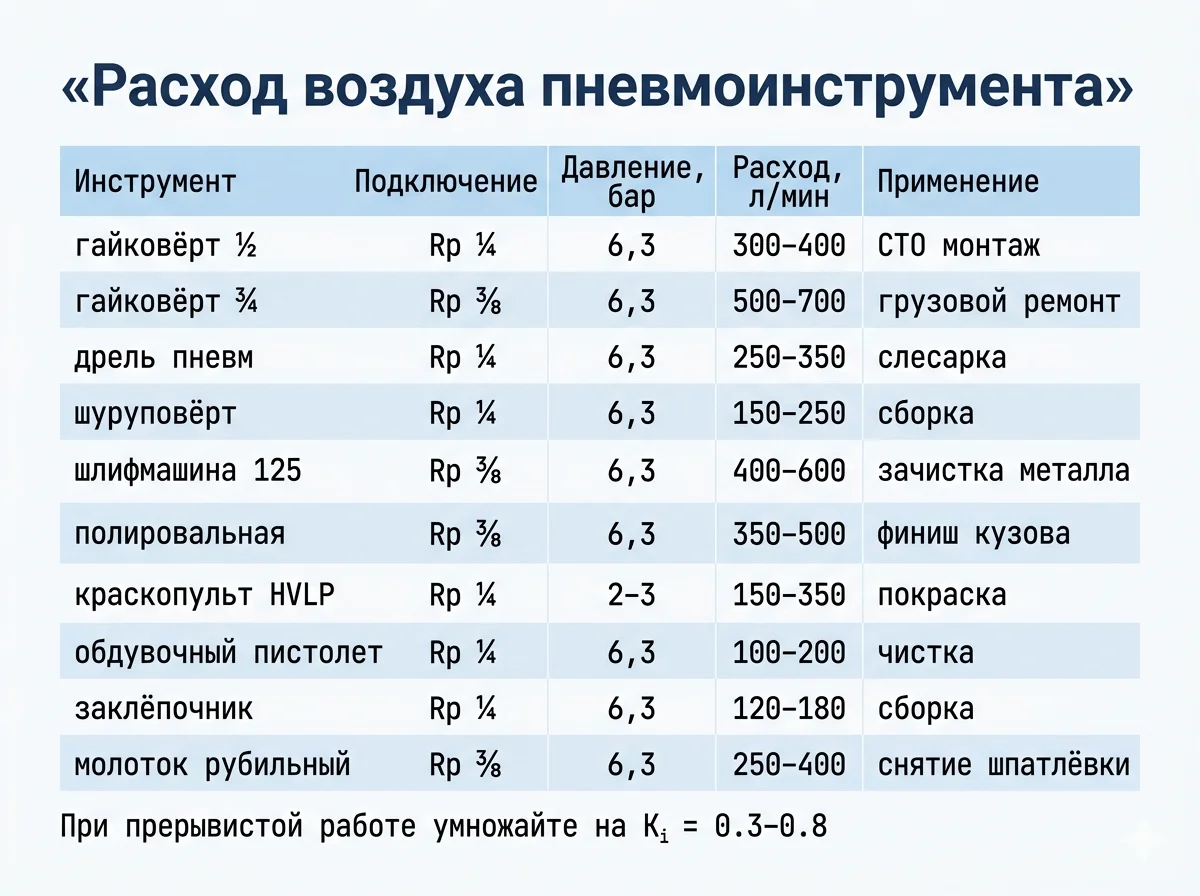

Какие основные типы пневмоинструмента бывают?

листайте таблицу вбок →

Значения в таблице — типовые ориентиры по классам инструмента, а не паспортные данные: расход и давление конкретной модели указаны в её паспорте, и подбор ведут по паспорту.

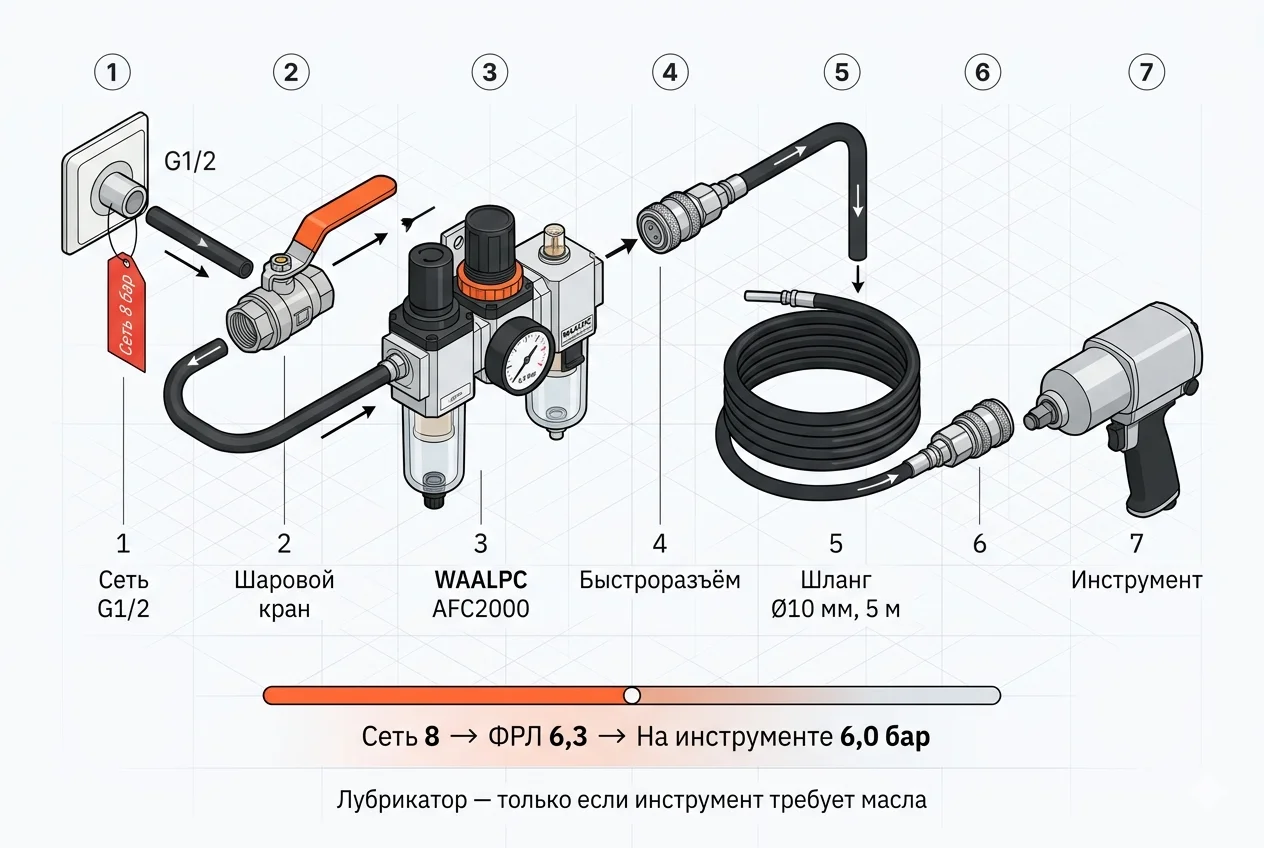

Что нужно для подключения пневмоинструмента?

1. Компрессор — производительность ≥ расход инструмента × 1.3 (с запасом)
2. Шланг подвода — диаметр 8-10 мм для среднего инструмента, 12-13 мм для тяжёлого. Длина до 10 м
3. Быстроразъёмное соединение — японский формат (Nitto-тип); с европейским ниппелем NW 7,2 не стыкуется. Подробнее про типы быстроразъёмов
4. Регулятор давления + манометр на входе линии
5. Фильтр-маслораспылитель — для инструмента с пневмодвигателем (большинство ударного и роторного)

Как выглядит пример на артикулах WAALPC?

Обвязка под пневмоинструмент — позиции из каталога WAALPC:

• Быстроразъём SF20 (японский формат) — 600 ₸
• Регулятор давления AR2000-02 — 5 400 ₸
• Фильтр-регулятор + маслораспылитель BFC2000-G14 — 11 400 ₸
• Цанговый фитинг PC08-01 (трубка Ø8) — 370 ₸, склад
• Фильтр-регулятор AW2000-02 — 8 000 ₸, для линии без маслораспылителя, склад

Это совместимый аналог обвязки для типовой линии пневмоинструмента, не сам инструмент — WAALPC инструмент не производит.

Как подобрать компрессор под инструмент?

Мощности компрессоров — ориентиры, их проверяют расчётом по суммарному расходу инструмента и режиму работы.

Какие типовые ошибки бывают?

• Слабый компрессор — гайковёрт «тухнет» при обтяжке, шлифмашина теряет обороты. Решение: ставьте локальный мини-ресивер 20-50 л у инструмента
• Узкий шланг — заметная потеря давления. Шланг 6 мм не годится для гайковёрта, нужен минимум 8 мм
• Несоответствие типа быстроразъёмов — Евро/Американский/Японский несовместимы между собой
• Воздух с маслом в краскопульте — попадает в краску, лакокраска идёт пятнами. Только безмасляный компрессор + угольный фильтр
• Низкая температура — пневмодвигатели обмерзают при работе на улице без осушителя

Для плазмореза воздух готовят отдельно — разбор: подготовка воздуха для плазмореза.

Какие вопросы чаще всего задают про подбор пневмоинструмента?

Гайковёрт пневматический vs аккумуляторный?

По моменту сопоставимы: мощные аккумуляторные ударные гайковёрты 1/2″ тоже дают порядка 1 000–2 000 Н·м; пневматический легче, не требует зарядки и работает, пока есть компрессор. Аккумуляторный мобильнее, но дороже и требует зарядки.

Сколько литров воздуха в час потребляет шуруповёрт?

Пневматический шуруповёрт — расход 150-300 нл/мин при работе. Если работает 30% времени: 150×0,3=45, 300×0,3=90 — 45-90 нл/мин среднего × 60 = 2 700-5 400 нл/час = 2.7-5.4 нм³/ч.

Можно ли подключить два инструмента к одному шлангу?

Через тройник с двумя быстроразъёмами — да, но при одновременной работе давление просядет. Лучше отдельный отвод от магистрали для каждого инструмента.

Какое давление выставить на регуляторе?

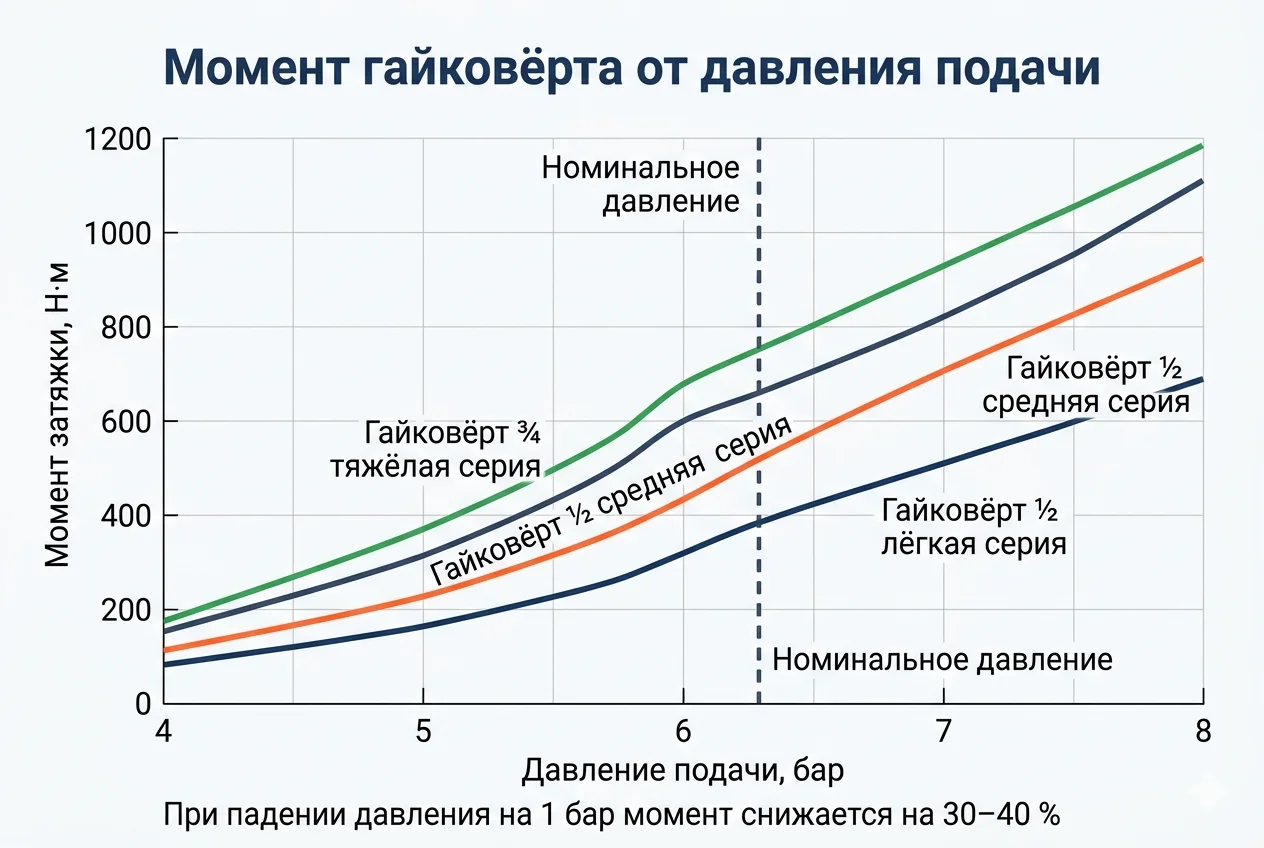

По паспорту инструмента, обычно 6-6.3 бар. Перебор давления → ускоренный износ. Недобор → потеря мощности.

Можно ли пневмоинструмент в холодном цехе?

Можно при условии: осушенный воздух (точка росы −20 °C минимум), морозостойкая смазка, прогрев инструмента перед работой. Без осушки замёрзнет конденсат в двигателе.

Сколько служит пневматический гайковёрт?

Срок службы задаёт паспорт инструмента и режим работы. Главный износ — лопасти двигателя, уплотнения, патрон; их меняют ремкомплектом.

Почему пневмоинструмент дороже бытового?

Промышленный пневмоинструмент рассчитан на постоянную работу 8 часов в день. Бытовой — на 30-60 минут в день. Разные материалы, ресурс подшипников, защита от пыли.

Как обслуживать пневмоинструмент?

Пневматический инструмент при правильном обслуживании служит много лет. Главные правила:

Ежедневное обслуживание

• Капля масла в воздуховод до начала смены. В инструмент входит 1-2 капли. Этого достаточно на смену
• Продувка перед работой — 2-3 секунды на холостых оборотах. Удаляет ночной конденсат
• Очистка корпуса от пыли и стружки

Раз в неделю

• Проверка лопастей на роторно-лопастных двигателях. Если торчат криво — заменить (комплект лопастей)
• Замена масла в маслораспылителе на входе
• Промывка фильтра 5 мкм на входе линии

Раз в полгода

• Разборка и смазка подшипников — литиевая смазка для высоких скоростей
• Замена уплотнений штока ударника (если гайковёрт)
• Проверка зазоров — патрон, цанга, шпиндель

Подобрать по теме

Какие разделы и серии подходят к теме?

Разделы каталога и страницы серий по теме статьи: Пневмоприводы.

Как обеспечить безопасность работы?

• Защитные очки — обязательно. Стружка и искры от шлифмашины разлетаются далеко
• Перчатки от вибрации — гайковёрт вибрирует; при длительной работе без защиты — риск вибрационной болезни (профзаболевание)
• Беруши — пневмоинструмент шумный; средства защиты слуха применяют по результатам оценки шума на рабочем месте
• Не направлять на людей пневмопистолет обдува (любой!). Струя сжатого воздуха под давлением может нанести тяжёлую травму, в том числе при попадании под кожу
• Отключение подачи воздуха перед сменой биты/насадки

Запрещено

• Использовать пневмоинструмент в качестве рычага (изгиб корпуса)
• Подключать к давлению выше паспортного (взрыв двигателя)
• Работать с поломанной защитой (без кожуха шлифмашины)
• Оставлять под давлением без необходимости (изнашиваются уплотнения)
