Почему «бракованные» фитинги на самом деле исправны?
«Ақаулы» фитингтер неге шын мәнінде жарамды?
Утечки воздуха в пневмосистеме — одна из самых дорогостоящих и при этом легко предотвращаемых проблем на производстве. Большинство жалоб на «бракованные» фитинги — это результат двух ошибок монтажа: неправильного подбора полиуретановой трубки под среду или её нарезки «на глаз» обычным ножом. Чтобы раз и навсегда избежать утечек, важно понять механику соединения.
Товары из статьи
- Принцип работы: Цанговый фитинг удерживает трубку зубцами стопорного кольца, а за герметичность отвечает резиновое уплотнение, обхватывающее её по внешнему диаметру.

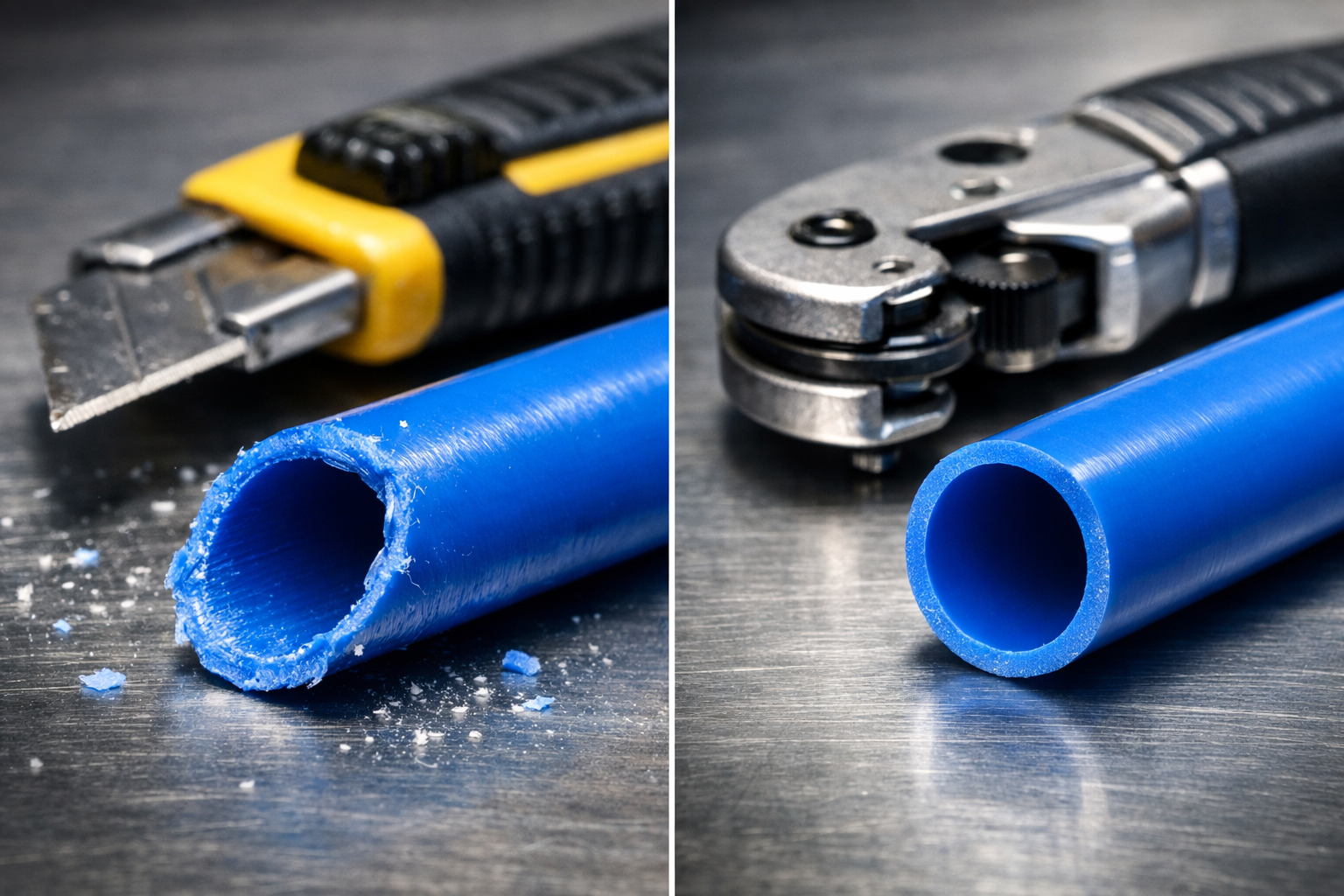

- Главный враг — овал: Использование пассатижей или ножа деформирует трубку, делая её овальной. Даже лучший фитинг не сможет плотно обжать такую форму.

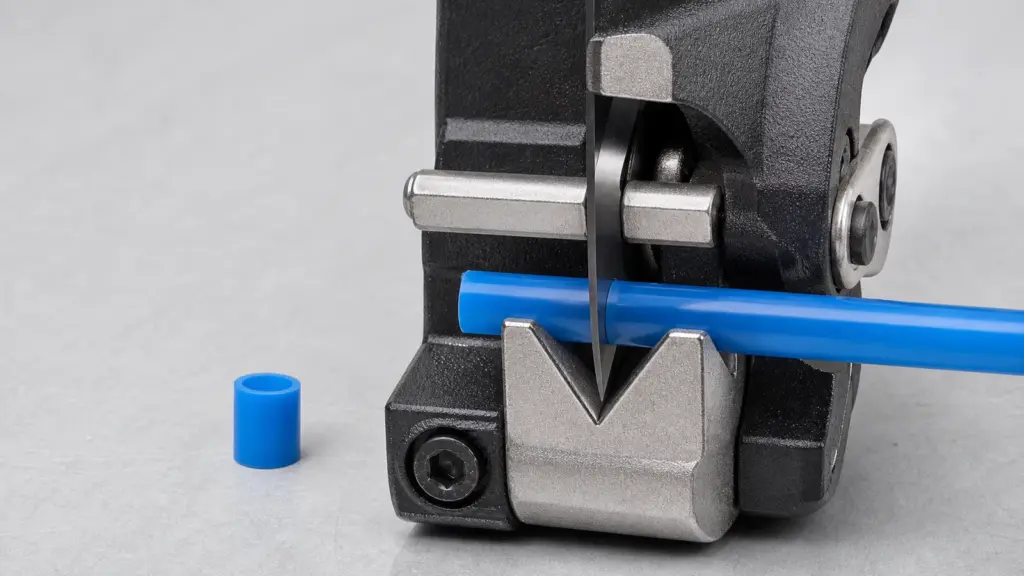

- Решение: Только специализированный труборез гарантирует сохранение формы и перпендикулярность среза.
Почему угол реза 90° — это закон?
Если срез сделан под углом (например, 80° вместо 90°), соединение становится уязвимым.

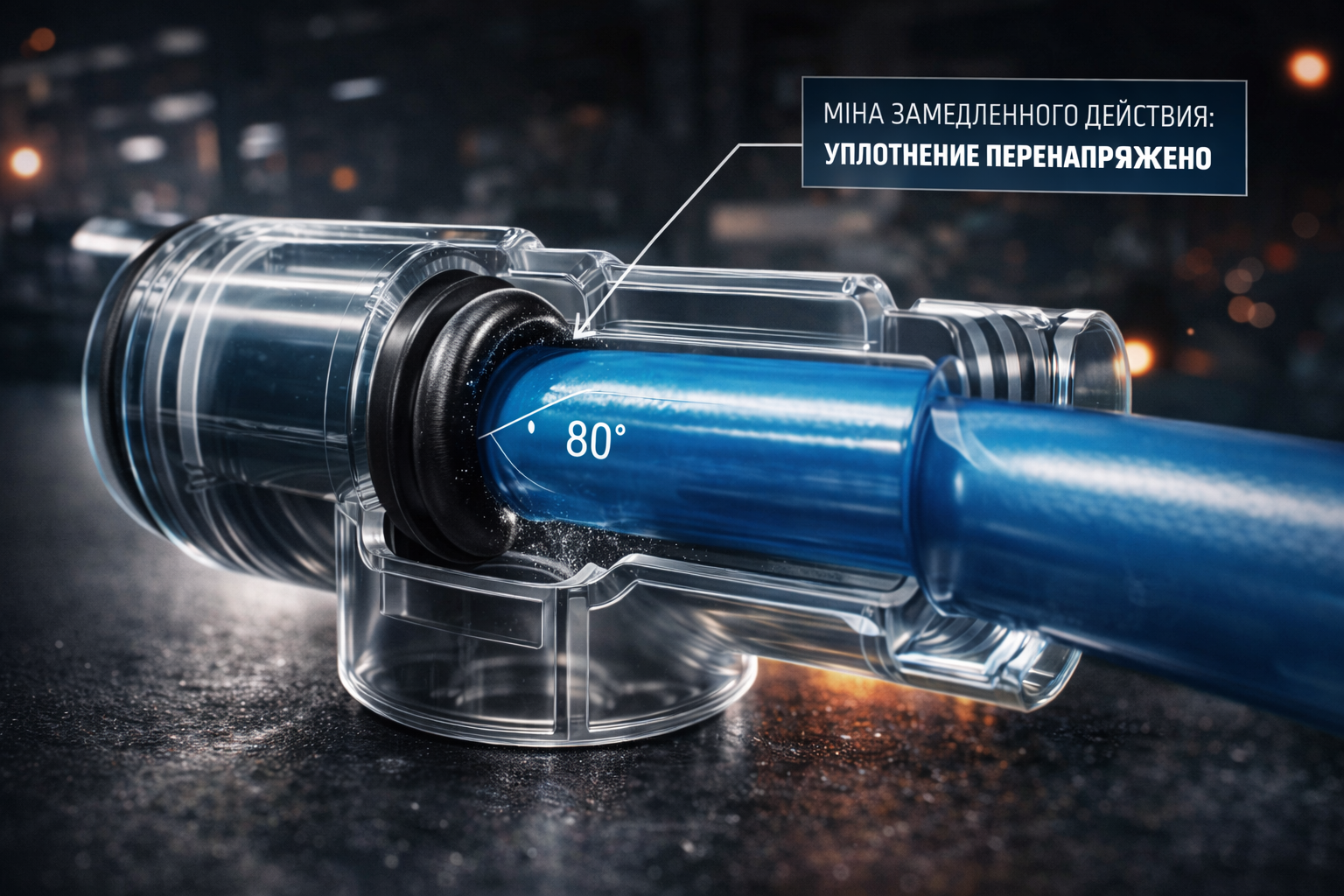

- Что происходит внутри фитинга при косом резе:
- Неравномерный прижим: Уплотнительное кольцо прилегает неплотно, и воздух под давлением находит «слабое звено». С одной стороны кольцо пережато, с другой — едва касается поверхности.
- Неполная посадка: Край трубки упирается в дно только одной точкой, создавая клиновидный зазор. Визуально кажется, что трубка вставлена, но герметичности нет.

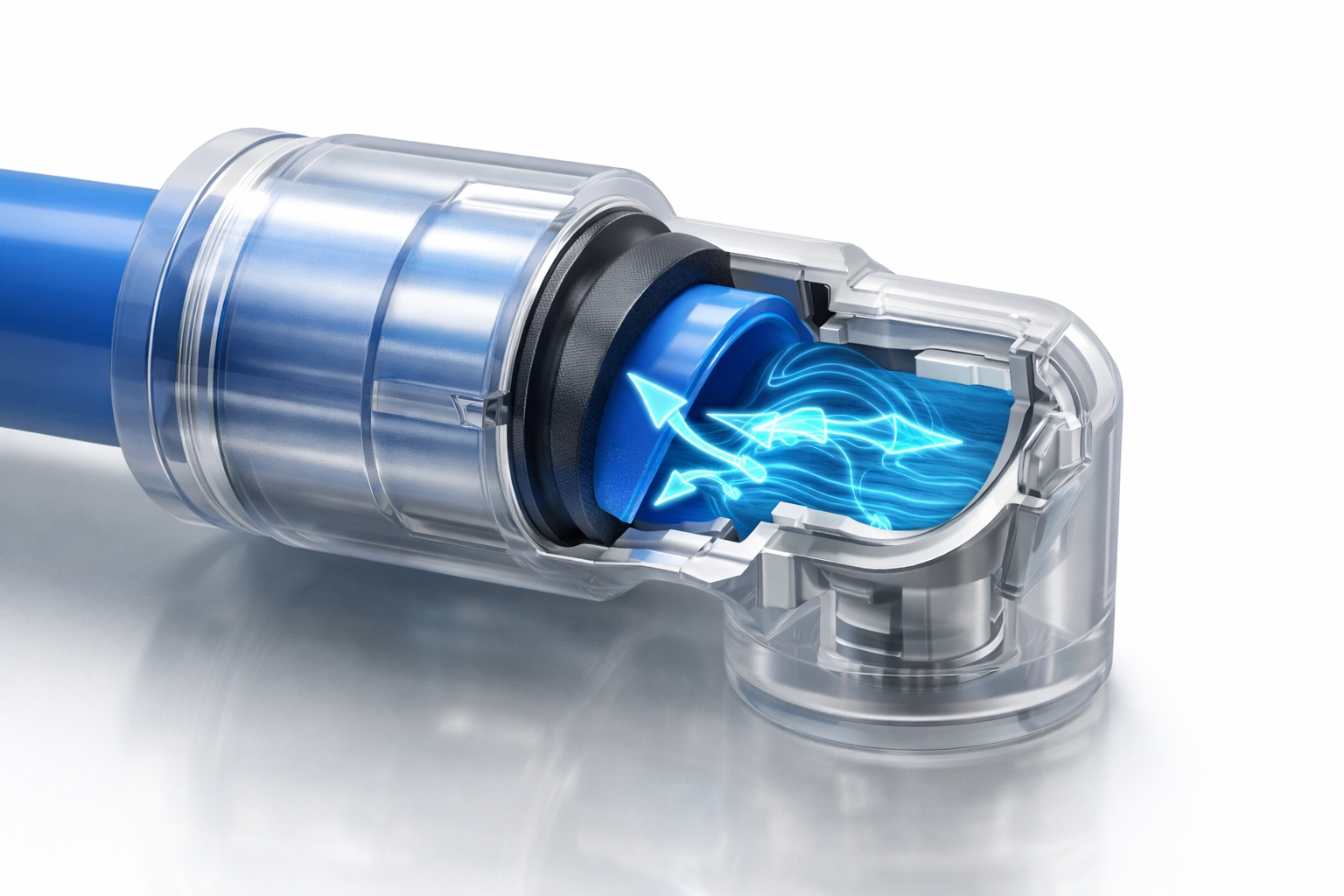

- Эффект турбулентности: Сжатый воздух, проходя через зазор, создает микро-завихрения, которые со временем «разбивают» посадочное место.
Сколько стоят утечки воздуха в пневмосистеме цеха?
Даже если вам кажется, что микрощель из-за косого реза (под 80°) — это пустяк, реальные утечки воздуха в пневмосистеме цеха обходятся в значительные суммы ежегодно. «Едва слышимое» шипение из-под фитинга — это прямой канал перекачки ваших денег в тепло и износ оборудования.
Ориентировочный расчёт для одной микроутечки (отверстие 0,5 мм; около 10 л/мин при коэффициенте расхода порядка 0,6, воздух ≈ 7 ₸ за м³) при давлении 6 бар:
листайте таблицу вбок →
| ПЕРИОД | РАСХОД ВОЗДУХА | СТОИМОСТЬ ПОТЕРЬ (РУБ) | ПОЯСНЕНИЕ |
|---|---|---|---|
| В минуту | 10 л | — | — |
| В час | 0,6 м³ | 4 ₸ | Одна утечка; при 25 утечках — 105 ₸ в час |
| В сутки | 14,4 м³ | 100 ₸ | Стоимость небольшого ТО или запчасти в день |
| В месяц | 432 м³ | 3 006 ₸ | Сопоставимо с мелкими расходниками на линию |
| ИТОГО В ГОД | 5 256 м³ | 36 600 ₸ | Это цена ошибки одного монтажника на одном стыке |
Почему это критично для цеха?
Допустим, в цехе около 500 соединений. Если из-за некачественного реза или использования канцелярского ножа «травит» хотя бы 5% стыков (25 штук), экономика меняется драматически:
- Суммарные потери в год: около 914 400 ₸.
- Реальный ущерб: Это деньги за электроэнергию, которые вы просто «выдуваете» в воздух ежегодно из-за отсутствия культуры монтажа.
- Нагрузка на оборудование: 25 таких утечек уносят около 15 м³ воздуха в час — для компрессора это примерно 2,5 кВт электрической мощности (при расходе энергии около 0,17 кВт·ч на 1 м³).
⚙️ Инженерный вывод: Покупка профессионального трубореза за 6 000 ₸ окупается примерно за месяц, если предотвращает хотя бы одну микроутечку, а при 25 утечках — за сутки.
Почему утечка воздуха не всегда видна сразу?
Коварство утечек воздуха в пневмосистеме после косого реза в том, что они могут проявиться не сразу.
- При монтаже: Новое мягкое уплотнение «амортизирует» кривизну, и система кажется герметичной.
- Через 2 недели: Вибрации в цеху, скачки давления и температуры заставляют трубку сместиться.
- Итог: Трубка «выскальзывает» из-под части уплотнения, и начинается утечка.

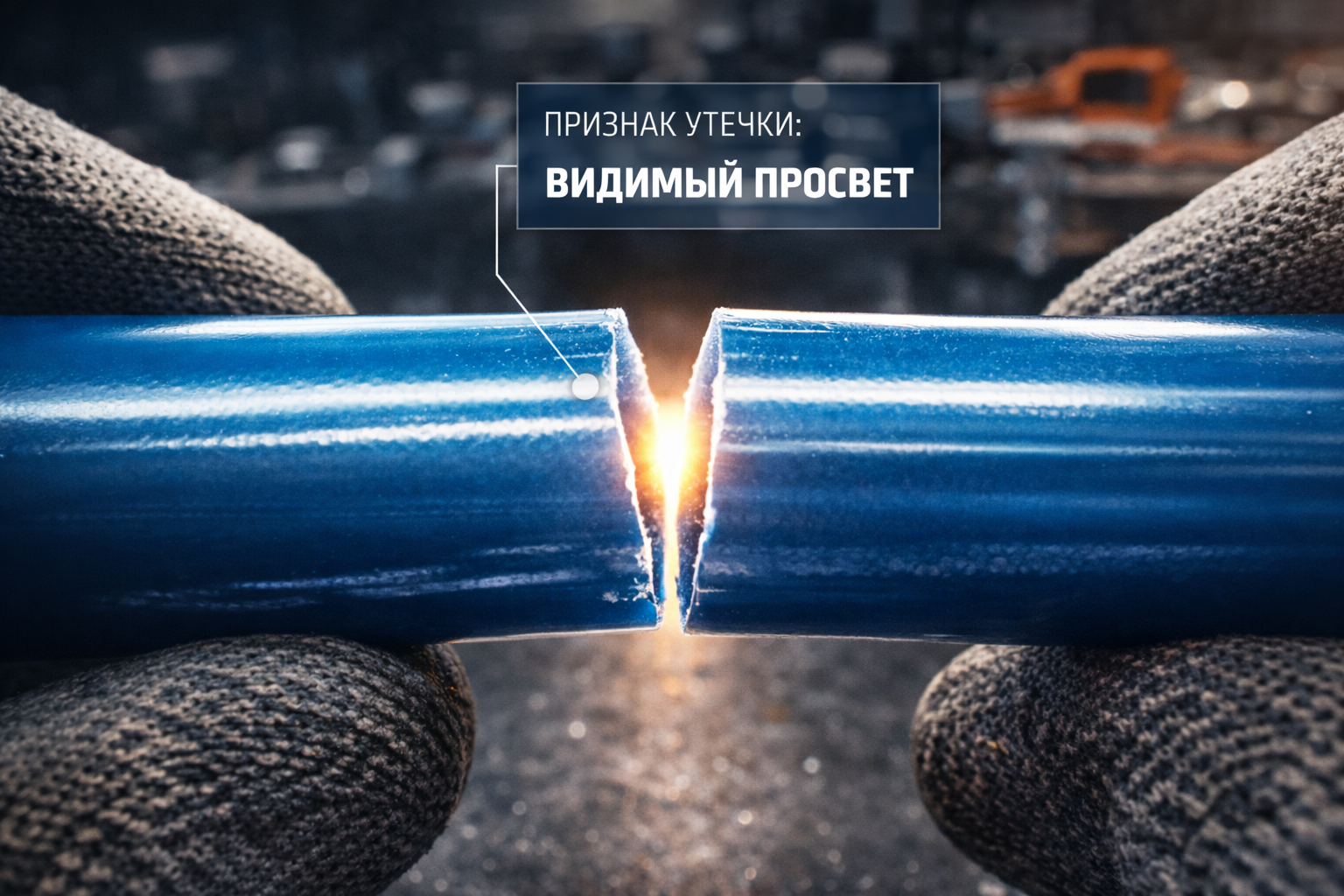

Как проверить утечку «на коленке»?
Проверить качество реза можно без специальных приборов:
- Возьмите два отрезка трубки.
- Приложите их друг к другу торцами и покрутите.
- Диагноз: Просвет между трубками или их люфт при вращении — верный признак бракованного реза. Такое соединение не будет герметичным, так как трубка не сможет равномерно обжаться уплотнительным кольцом.
Итог
Рекомендуемые инструменты для резки пневмотрубок
листайте таблицу вбок →
| Материал трубки | Инструмент | Угол реза | Калибровка |
|---|---|---|---|
| PU (полиуретан) | Специализированный труборез | 90° | Не нужна |
| PA11 (нейлон) | Специализированный труборез | 90° | Рекомендуется |
| PE (полиэтилен) | Острый нож / труборез | 90° | Обязательна |
| ПТФЭ (тефлон) | Специальный резак | 90° | Обязательна |
Почему культура реза — это не перфекционизм, а деньги?
Утечки воздуха в пневмосистеме редко возникают из-за плохого оборудования. В подавляющем большинстве случаев причина — неправильный монтаж трубки, который можно было предотвратить за 30 секунд с труборезом в руках. Перпендикулярный срез, круглое сечение трубки и правильный подбор диаметра — три простых правила, которые избавят вас от необъяснимых потерь давления, внеплановых остановок линии и расходов на диагностику. А правильная подготовка воздуха продлит срок службы всей системы.
Профессиональный труборез стоит от 300 до 9 000 ₸. Одна предотвращённая утечка окупает его за несколько дней. Это лучшая инвестиция в пневмоавтоматику, которую вы можете сделать сегодня.
Культура реза — это первый шаг к устранению утечек воздуха в пневмосистеме ещё до их возникновения.
Проверьте знания в тренажёре
Пройдите интерактивные сценарии и проверьте, как вы усвоили материал:
▶ Сценарий 1: «Первый день на заводе» — Проверка герметичности мыльным раствором
▶ Сценарий 2: «Авария на линии» — Аудит утечек, план профилактики
Тренажёр бесплатный · 3 уровня сложности · Результаты сохраняются
💨 Онлайн-калькулятор: Рассчитайте точный расход воздуха и подберите оптимальный компрессор для вашей пневмосистемы — Калькулятор расхода воздуха.
👉 Также читайте: Пневматические трубки PU, PA, PE: какой материал выбрать и как правильно резать
Какие инструменты пригодятся?
Попробуйте наши бесплатные онлайн-инструменты для расчёта и проектирования пневматических систем:
- 📐 Конструктор пневмосхем онлайн — редактор с перетаскиванием элементов с 35 компонентами ISO 1219-1, симуляция потоков и автоспецификация
- 🧮 Калькулятор усилия пневмоцилиндра
- 💨 Калькулятор расхода воздуха
- 🔩 Подбор фитингов и переходников
Какие вопросы чаще всего задают по резке и монтажу пневмотрубок?
Как правильно резать пневматические трубки для герметичного соединения?
Используйте только специальный труборез для пластиковых трубок — он даёт перпендикулярный срез без деформации. Обычные ножницы оставляют косой срез, нож — сминает конец. После реза: торец должен быть идеально перпендикулярным, без заусенцев, без трещин, диаметр должен сохранять круглую форму. Именно качество среза — одна из главных причин утечек через цанговые фитинги.
Что такое культура монтажа в пневматике и почему она важна?
Культура монтажа — это соблюдение всех технических требований при сборке: правильный срез трубок, нужная глубина вставки в фитинг, правильный момент затяжки резьб, защита от загрязнения. Нарушение любого пункта создаёт утечки, поломки оборудования или аварии. Качественный монтаж окупается: системы без утечек работают годами без обслуживания.
Можно ли повторно использовать цанговые фитинги?
Теоретически да, но практически — нежелательно. Зубчатое кольцо фиксации постепенно теряет упругость, а уплотнительное кольцо изнашивается. После 3–5 переподключений герметичность может снизиться. Если трубка вынималась из-за утечки — фитинг лучше заменить. Стоимость фитинга (от 240 ₸) несоразмерно мала по сравнению с последствиями утечки.
Как вытащить трубку из цангового фитинга не повредив её?
Полностью сбросьте давление в системе. Нажмите и удерживайте освобождающее кольцо (синее или серое кольцо на фитинге) по направлению к фитингу, одновременно тяните трубку прямо — без перекосов. Не крутите трубку при вытаскивании. Если трубка не идёт — сильнее надавите на кольцо, возможно оно не полностью утоплено.
Как герметично состыковать два пневматических шланга разного диаметра?
Используйте редукционный переходник: фитинг с разными диаметрами с обеих сторон. Например, 10мм–6мм или 8мм–4мм. Выпускают прямые, угловые и тройниковые переходники. Производители: серии QSR (Festo), серии KQ2R (SMC), серии PGJ (AirTAC). Никогда не растягивайте трубку на фитинг большего диаметра — это гарантированная утечка.
