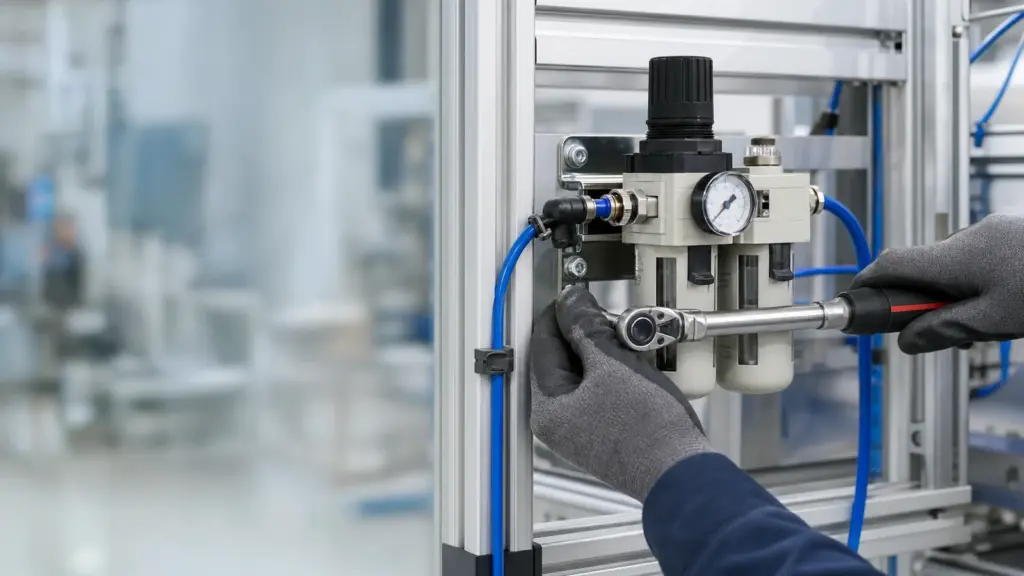

Почему монтаж пневматического оборудования — это не «просто закрутить фитинг»?
Неправильный монтаж — частая причина отказов пневматического оборудования в первый год эксплуатации. Две главные ошибки: неправильная герметизация резьбы (лента ФУМ, зашедшая на первые витки) и неправильный момент затяжки. Каждая из них запускает цепочку разрушений, которая заканчивается заклиниванием золотника, износом цилиндра или трещиной корпуса распределителя.
Товары из статьи
Подобрать товар или аналог по коду: введите артикул в подбор аналога или пришлите список кодов на подбор замены импортной пневматики.
В этой статье — полный контрольный список для монтажника и объяснение физики каждой ошибки.

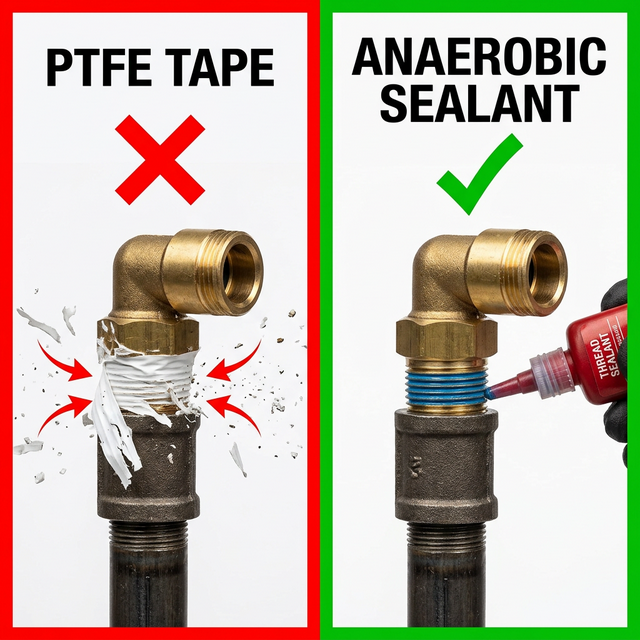

Анаэробный герметик или ФУМ-лента — что выбрать?
| Параметр | ФУМ-лента (без захода на первые 1–2 витка) | ✅ Анаэробный герметик (предпочтителен) |
|---|---|---|
| Механизм | Обмотка полимерной ленты вокруг резьбы | Жидкость, полимеризующаяся в безвоздушной среде |
| Что происходит при затяжке | Если лента зашла на первые витки, края резьбы «шинкуют» её на волокна | Герметик заполняет все зазоры равномерно |
| Загрязнение системы | Обрывки ленты, зашедшей на первые витки, попадают в воздушный поток | Полимеризованный герметик не крошится |
| Ресурс соединения | Склонна ослабевать от вибрации | Держит при вибрации |
| Разборка | Легко, но повторный монтаж — новая лента | Нагрев 250°C или спец. инструмент |
| Примеры | Бытовая сантехника, водопровод | Loctite 577, Siseal, Permatex |
Механика разрушения: чем опасна лента ФУМ, зашедшая на первые витки
Если лента зашла на первые витки, при затягивании фитинга острые края металлической резьбы буквально «шинкуют» полимерную ленту на микроскопические волокна. Эти частицы не остаются в резьбе — под давлением воздуха они отправляются в путешествие по системе:
- Заклинивание золотников: частицы ленты забивают прецизионные зазоры в пневмораспределителях.
- Абразивный износ: попадая в цилиндр, остатки ленты работают как наждачная бумага, повреждая зеркало гильзы и манжеты.
- Отказ датчиков: мелкий мусор блокирует работу чувствительных дросселей и пневмодатчиков.
⚠️ ВАЖНО: В пневматике предпочтителен анаэробный герметик; ленту ФУМ, если её применяют, мотают только на коническую R и без захода на первые 1–2 витка — иначе её обрывки попадают в распределители и клапаны. Фитинги с О-кольцом (G) ленты не требуют. Например, у цангового фитинга PC06-01 под трубку Ø6 мм наружная коническая резьба R1/8 — именно такую герметизируют.
Какие правила герметизации по типу резьбы?
листайте таблицу вбок →
| Тип резьбы | Метод герметизации | Средство | Правило затяжки |
|---|---|---|---|
| G (BSPP) — цилиндрическая | О-кольцо (штатное на фитинге) | Ничего дополнительного | До упора О-кольца, не перетягивать |
| R (BSPT) — коническая | Анаэробный герметик | Loctite 577, Siseal | От руки + 1,5 оборота ключом |
| M (метрика) | О-кольцо или герметик | Зависит от конструкции | Согласно спецификации |
Подробнее о совместимости резьб и правилах подбора читайте в статьях Таблица размеров трубных резьб и Различия резьбы G и R.

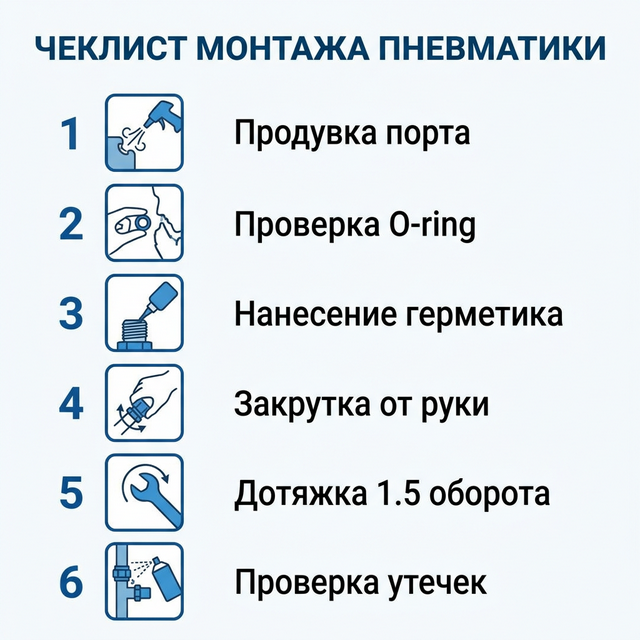

Какой контрольный список монтажа из 6 шагов?
| Шаг | Действие | Зачем |
|---|---|---|
| 1 | Продуйте порт сжатым воздухом | Удалить металлическую стружку после нарезки |
| 2 | Проверьте О-кольцо (для G-резьбы) | Без кольца — гарантированная утечка |
| 3 | Нанесите герметик (для R-резьбы) | 2–3 капли на первые 3 витка резьбы |
| 4 | Вкрутите от руки до упора | Убедиться, что попали в витки и не повредили резьбу |
| 5 | Доверните ключом на 1,5 оборота | Обеспечить корректную затяжку без перетяга |
| 6 | Проверьте утечки (мыльный раствор или детектор) | Финальный контроль — не должно быть пузырей |
Какие моменты затяжки по размерам?
| Резьба R (коническая) | Момент затяжки, Н·м |
|---|---|
| R1/8 | 7–9 |
| R1/4 | 12–14 |
| R3/8 | 22–24 |
| R1/2 | 28–30 |
Ориентир — таблица моментов SMC для конической резьбы R. Цилиндрическую G с уплотнительным кольцом затягивают до прилегания кольца, по листу изделия; в алюминиевые корпуса — тоже по листу изделия: перетяг даёт трещину корпуса. Это касается и портов блоков подготовки воздуха, например фильтра-регулятора AW2000-02.

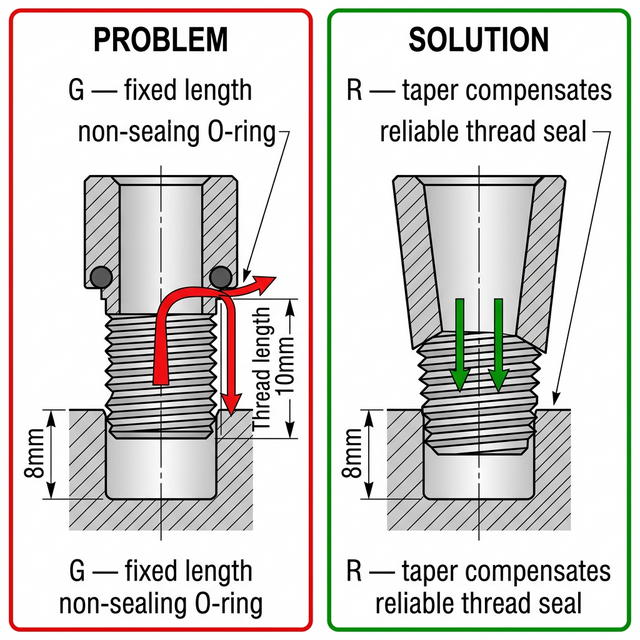

Почему глубина порта 10 мм — критическая отметка?
Проблема: У фитингов G фиксированная длина резьбы (например, 10 мм). Если порт неглубокий (8 мм), О-кольцо не прижмéтся — монтажник, пытаясь устранить течь, просто сорвéт резьбу или раздавит уплотнение.
Решение: Коническая резьба R «прощает» разницу в глубине — она останавливается там, где смыкаются витки.
⚠️ Осторожно с M5/M6: Слишком длинная резьба может упереться в золотник клапана и вывести его из строя.
Какие особые случаи бывают у пневмоцилиндров?
Для пневмоцилиндров подбирайте фитинг под резьбу порта (порты цилиндров — цилиндрическая G: фитинг с уплотнительным кольцом) и соблюдайте момент затяжки: это снижает люфт соединений и защищает порты крышек от вибрационного износа; так поступают и с портами стандартного цилиндра DSBC-32-50-PPV-A. Плавный пуск обеспечивается клапаном плавного пуска — он предотвращает резкое срабатывание при включении системы.
Скорость выдвижения штока регулируется дросселями на выхлопе. Подробнее о расчéте необходимого усилия — в статье Расчёт усилия пневмоцилиндра.
🛒 Фитинги цанговый для монтажа →
Какие вопросы чаще всего задают про монтаж пневматики?
Почему в пневматике предпочтителен анаэробный герметик, а не ФУМ-лента?
Если лента зашла на первые витки, при затягивании фитинга острые края резьбы рвут её на микрочастицы. Под давлением воздуха они разносятся по системе: забивают золотники распределителей, царапают зеркало цилиндров и блокируют дроссели. Анаэробный герметик (Loctite 577) полимеризуется и не крошится. Ленту ФУМ, если её применяют, мотают без захода на первые 1–2 витка.
Сколько оборотов ключом дотягивать фитинг?
Для конической резьбы R: вкрутите от руки до упора, затем доверните ключом на 1,5 оборота. Для цилиндрической G: затягивайте до упора О-кольца, без чрезмерного усилия.
Можно ли повторно использовать фитинг с герметиком?
Да. Полимеризованный герметик удаляется нагревом до 250°C или механически. После очистки резьбы нанесите новый герметик и смонтируйте повторно.

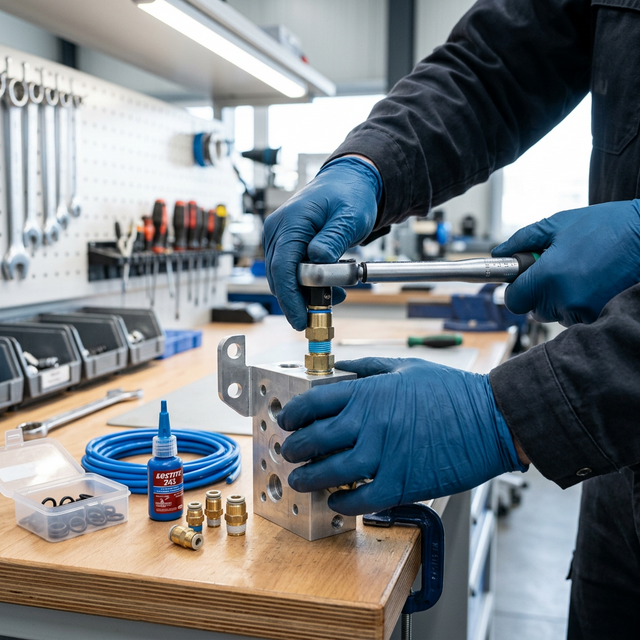

Нужен ли динамометрический ключ?
Для алюминиевых корпусов (распределители, FRL-блоки) — крайне рекомендуется. Перетяжка на 20% может привести к трещине. Для стальных корпусов допустима затяжка «по ощущению» опытным монтажником.
Как проверить герметичность после монтажа?
Нанесите мыльный раствор или специальный детектор утечек на соединение под рабочим давлением. При появлении пузырей — сбросьте давление в линии и только потом дотяните резьбу R или замените кольцо у фитинга G: подтягивать соединение под давлением нельзя. Если утечка сохраняется — демонтируйте и проверьте резьбу. Подробнее о поиске утечек — в статье Утечки воздуха в пневмосистеме.
