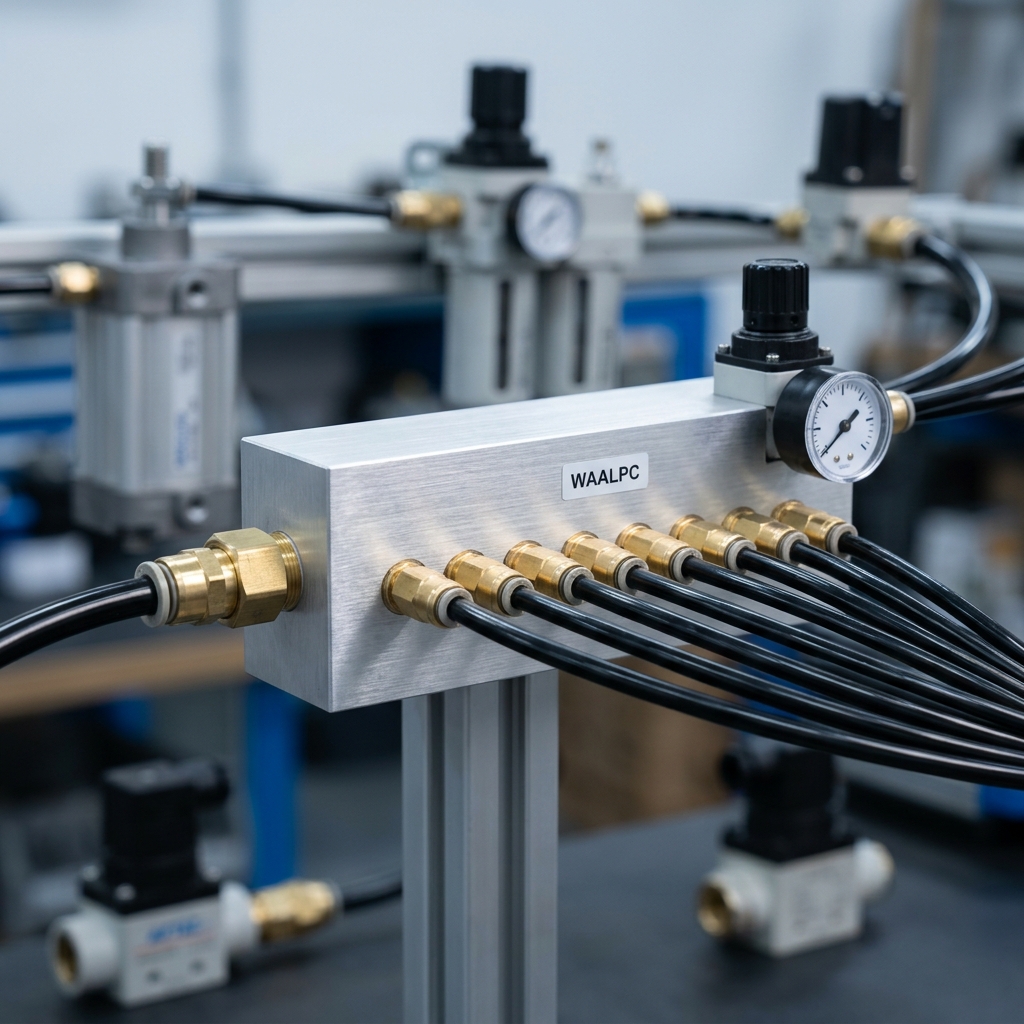

Коллектор пневматический — распределение воздуха на несколько потребителей

«Коллектор» в пневматике — общее слово для двух разных задач. Первая — разветвить трубку на несколько потребителей (инструмент, датчики, отдельные цилиндры). Вторая — собрать группу электромагнитных распределителей на одной плите с общей подачей воздуха и общим выхлопом. В этой статье — оба устройства по отдельности: что внутри, как подобрать, где какое ставить.

Какие два типа коллектора бывают и чем они отличаются?

Это два разных изделия из разных каталожных веток, и путать их в закупке значит заказать не то. Ниже — только то, что реально есть в каталоге WAALPC, с проверенными артикулами и ценами.

Что такое цанговый разветвитель PKD и PK?

WAALPC PKD и PK — пятиходовой коллектор для трубок: один резьбовой (PKD) или цанговый (PK) вход и четыре цанговых выхода в одном литом корпусе. Корпус — пластик, резьба у PKD — латунная вставка. Трубка вставляется в цангу без инструмента, отсоединяется нажатием на кольцо. Формат серии — как у AirTAC PKD; совместимость конкретного кода сверяется по полному артикулу.

• Типоразмеры по трубке: Ø4, 6, 8, 10, 12 мм — равнопроходные; есть переходные исполнения с двумя диаметрами трубки в артикуле (например PKD10-8-03, второй размер — меньший)
• Резьба входа PKD: от M5 до 1/2″ (обозначение 01 = 1/8″ … 04 = 1/2″) в зависимости от исполнения
• Рабочее давление: от −0,099 до 1,0 МПа (то есть держит и вакуумную линию, и обычную магистраль), максимально допустимое — 1,5 МПа
• Материал трубки под цангу: PU (полиуретан) и PA (полиамид)
• Цена: 900 ₸ за исполнение PKD, 420 ₸ за PK — заметно дешевле алюминиевой плиты 200M

Пример: PKD10-04 — четыре выхода под трубку Ø10 и наружная резьба входа 1/2″, 2 040 ₸. Полный перечень исполнений — в карточках PKD и PK, цены обновляются вместе с каталогом.

Как подобрать коллектор — по задаче, а не по картинке?

1. Что разводите — трубки или клапаны? Если к коллектору идут гибкие трубки на разные потребители (инструмент, цилиндры, датчики) — это PKD/PK. Если собираете группу электромагнитных распределителей в один узел — это 200M. Смешивать задачу не получится: у 200M нет цанговых выходов под трубку, у PKD нет посадочных мест под клапан.
2. Для PKD/PK — считайте по диаметру трубки, не по расходу. Берите равнопроходное исполнение под тот диаметр трубки, что уже проложен к потребителям. Переходное исполнение (например PKD12-10-04) нужно, только если к коллектору идут трубки разного диаметра — тогда меньше переходников и меньше мест течи. Отводы к потребителям ведут трубкой PU, от 90 ₸.
3. Для 200M — считайте станции по числу клапанов, с одним запасом. Если сейчас нужно поставить 6 распределителей и в обозримой перспективе может добавиться седьмой — берите плиту на 7 станций сразу: соседнюю станцию можно заглушить, а перестыковка готовой группы клапанов на новую плиту в разы дороже одной лишней станции.
4. Одновременная работа многих потребителей — не считайте коллектор бесконечным источником. И у PKD, и у 200M пропускная способность ограничена диаметром входного порта. Если несколько потребителей включаются одновременно и постоянно, а не по очереди, — ставьте перед коллектором магистраль большего диаметра. Готовых цифр по расходу для этих узлов производитель не публикует — точную пропускную способность под свой график включений уточняйте у поставщика.

Какие давление, материал и температура допустимы?

Оба узла держат обычную магистраль в 6–8 бар с запасом. Разница не в прочности, а в задаче: PKD/PK — лёгкий разветвитель трубки, 200M — силовая плита под клапаны с реальными циклическими нагрузками переключения.

Как монтировать и какие типичные ошибки бывают?

• Путают цанговый и резьбовой вход. У PKD вход резьбовой (латунь), у PK — тоже цанговый, под трубку. Если магистраль подведена трубкой, а не жёстким штуцером — нужен PK, не PKD.
• Забывают заглушить неиспользуемые выходы PKD/PK. Открытый выход травит воздух постоянно, а не только во время работы потребителя — заглушка ставится сразу при монтаже, даже если порт «пока не нужен».
• Ставят клапаны разных серий на одну плиту 200M. Плита рассчитана под распределители серии 4V200 (4V210/220/230) — у другой серии посадка и крепёж свои, распределитель не встанет или не уплотнится по прокладке. Смешивать серии на одной плите нельзя.
• Путают выходы у переходных PKD. В переходном исполнении (например PKD10-8-03) цанги рассчитаны на трубки двух диаметров — перед монтажом сверьте, какая трубка идёт в какой выход: трубка не своего диаметра в цанге не держит и травит воздух.

Где применяется коллектор?

• Разводка воздуха на несколько пневмоцилиндров или единиц инструмента в одной машине — PKD/PK
• Раздача воздуха на несколько рабочих мест в цехе от одной магистрали — PKD/PK крупного типоразмера (Ø10–12)
• Компактный монтаж группы электромагнитных клапанов на станке, сборочной или упаковочной линии — 200M
• Испытательные стенды с несколькими независимо управляемыми контурами — 200M
• Подключение датчиков и измерительных приборов малого расхода — PKD/PK, типоразмер Ø4–6

Подобрать по теме

Какие разделы и серии подходят к теме?

Разделы каталога и страницы серий по теме статьи: AirTAC 4V.

Какие вопросы чаще всего задают про коллекторы?

Чем цанговый коллектор PKD отличается от PK?

У PKD вход резьбовой (латунная резьба), у PK — тоже цанговый, под трубку с обеих сторон. Выбор зависит от того, чем подведена магистраль: жёстким резьбовым штуцером — берите PKD, трубкой — PK.

Можно ли подключать неиспользуемые выходы коллектора?

Их нужно заглушить заглушками сразу при монтаже — открытый цанговый выход травит воздух постоянно, а не только во время работы потребителя.

Можно ли поставить распределитель другой серии на плиту 200M?

Нет: плита рассчитана под распределители серии 4V200 (4V210/220/230). Распределитель другой серии либо не встанет по крепежу, либо не уплотнится по прокладке станции — смешивать серии на одной плите нельзя.

Сколько станций 200M нужно на 5 клапанов?

Плиту на 5 станций впритык, либо сразу на 6–7 с запасом под расширение — перестыковка уже смонтированной группы клапанов на новую плиту дороже одной лишней станции.
